  1. 모터 회로 분석에 의한 모 터 진 단 설 비 진 단 팀

  2. ALL-TEST IV PRO 2000 ALL-TEST Ⅲ™ ALL-TEST Ⅳ PRO™ 모터 진단 MCA (Motor Circuit Analysis) : 모터 회로 분석

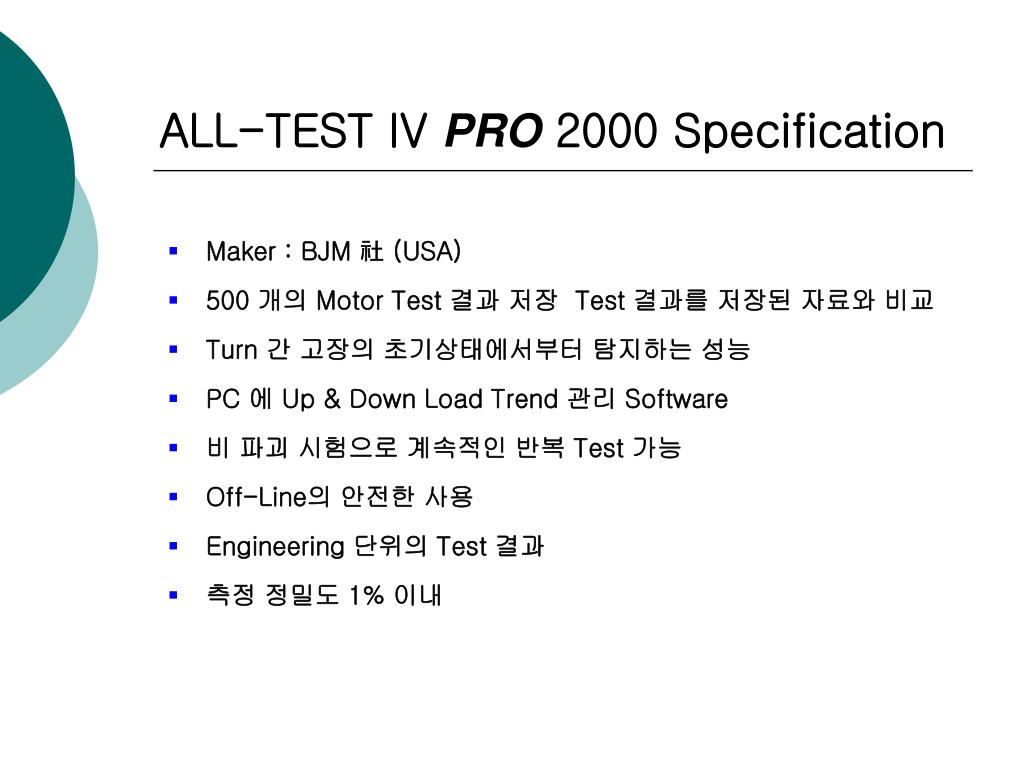

  3. ALL-TEST IV PRO 2000 Specification • Maker : BJM 社 (USA) • 500 개의 Motor Test 결과 저장 Test 결과를 저장된 자료와 비교 • Turn 간 고장의 초기상태에서부터 탐지하는 성능 • PC 에 Up & Down Load Trend 관리 Software • 비 파괴 시험으로 계속적인 반복 Test 가능 • Off-Line의 안전한 사용 • Engineering 단위의 Test 결과 • 측정 정밀도 1% 이내

  4. ALL-TEST IV PRO 2000 측정범위 • R (Resistance) : 0.001-999 Ω • Z (Impedance) : 3-1660 Ω • FI (위상 각도) : 0-90 Degrees • L (Inductance) : 1-9999 mH • C (Capacitance) : 0.1 – 200 μF • Insulation Resistance : 500V 99㏁ / 1000V 99㏁ • Hz = 100 200 400 800 Hz Standard

  5. 1. 진 단 방 법 1-1 기존 진단 1-2 MCA 진단 • 직류전류 시험 • 교류전류 시험 • 부분방전 시험 • 유전정접 시험 • PI 테스트 • Surge 테스트 • 저항/절연저항 테스트 • 권선저항 테스트 • 회로 임피던스 테스트 • 인덕턴스 테스트 • 위상각 (FI) 테스트 • I/F 테스트 • 절연저항 테스트

  6. 2. 진 단 목 적 • Trouble Shooting • Reliability • Save the Energy Cost

  7. 3. 고장 탐지 능력 3-1 고정자(Stator) 권선결함 3-2 회전자(Rotor) 권선결함 • Turn to turn Shorts • Coil to Coil Shorts • Phase to phase Shorts • Open turns and coils • Insulation Fault • Rotor Bar 편심 • Rotor Bar 파손 3-3 기타결함 • 먼지, 수분, Oil 또는 Grease에 의한 Motor 내부 오염 • Inductance 측정에 의한 Air Gap 간극 결함 • Motor Power Cable Connection 부위 결함

  8. 4. 측 정 항 목 • Resistance : 권선저항 • Impedance : 전체 회로 저항 • Inductance : 전체회로 인덕턴스 (mH) • FI (Phase Angle) : 한 회로에서 전류에 대한 전압의 비례 각 • I/F (전류 주파수 상관관계) : 주파수와 전류가 반비례하는 비율측정 • Insulation Resistance

  9. 5. 진 단 대 상 • AC HV/LV Motors • DC Motors • Generators/Alternators • Control Transformers • Transformers • Coils & Capacitors

  10. 6. 고 장 진 단 판 정 • 판정 기준

  11. 7. Rotor 진 단 • Good Condition • Casting Void that Effects Operation • Casting Void and Rotor Eccentricity

  12. 8. Impedance 와 Motor 효율 • Impedance 불균형에 따른 Motor 효율저하 Table

  13. 9. 진 단 사 례 1 • Good Winding (440V 11Kw 2P Fuji)

  14. 10. 진 단 사 례 2 • 내부 수분 침투로 Insulation 결함 (440V 7.5Kw 4P 효성)

  15. 11. 진 단 사 례 3 • Rotor & Stator 결함 (440V 22KW 권선형 Motor) • 1차 측(고정자) 권선오염 및 열화진행 • 2차 S상 측 Brush Holder 의 Spring이 절손되어 Brush의 습동부위에 불평형 전류 (정류불량→Arc 불꽃)에 의해 Flash Over가 발생 되었음

  16. 12. 진 단 사 례 3 분해 사진 • 내부 분진 다량 유입 및 권선열화 • S상 Slip Ring Arc 불꽃으로 손상

  17. 13. 진 단 사 례 4 • Coil to Coil Short (440V 150Kw 245A 6P 효성) • Motor 고정자 권선 W/S측 End부 국부 절연파괴에 의한 Short 발생 • 고정자 Coil에 다량의 Grease가 혼입됨 • 과전류에 의한 온도 상승으로 Rotor 열 변색( (청동색→황동색)

  18. 14. 진 단 사 례 4 분해 사진 • 고정자 권선 W/S측 End부 국부 절연파괴에 의한 Short • 고정자 Coil에 다량의 Grease 혼입 • 과전류에 의한 온도 상승으로 Rotor 열 변색( (청동색→황동색)

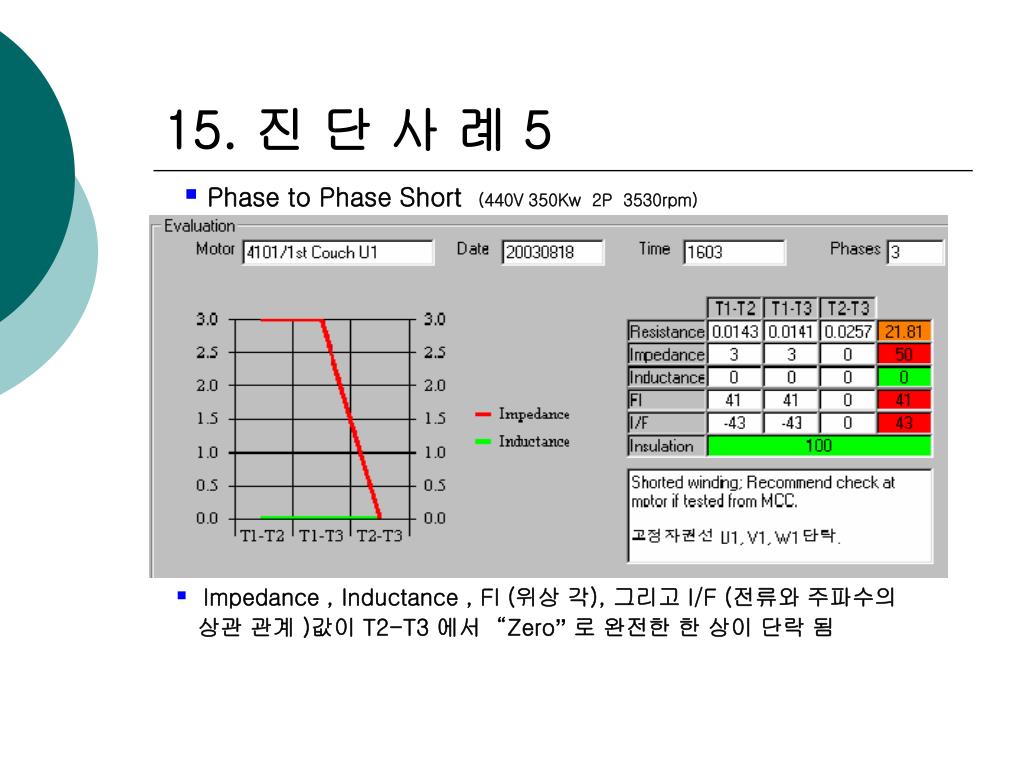

  19. 15. 진 단 사 례 5 • Phase to Phase Short (440V 350Kw 2P 3530rpm) • Impedance , Inductance , FI (위상 각), 그리고 I/F (전류와 주파수의 상관 관계 )값이 T2-T3 에서 “Zero”로 완전한 한 상이 단락 됨

  20. 16. 진 단 사 례 5 분해 사진 • Phase to Phase Short 부

  21. 17. 진 단 사 례 6 • Turn to Turn Short (440V 29.3Kw 47A 3530rpm) • 과열에 의해 고정자 권선 절연물이 흘러내림 (절연물 불량) • 회전자 권선은 Rotor 변형에 의해 Vane 2개소 마모 및 Weight 3개소 탈락

  22. 18. 진 단 사 례 6 분해 사진 • 권선 절연물이 녹아 내린 상태임 (절연물 불량) • Rotor 변형에 의해 Vane2개소 마모 Weight 3개소 탈락
