第10章系统实用程序

第10章系统实用程序

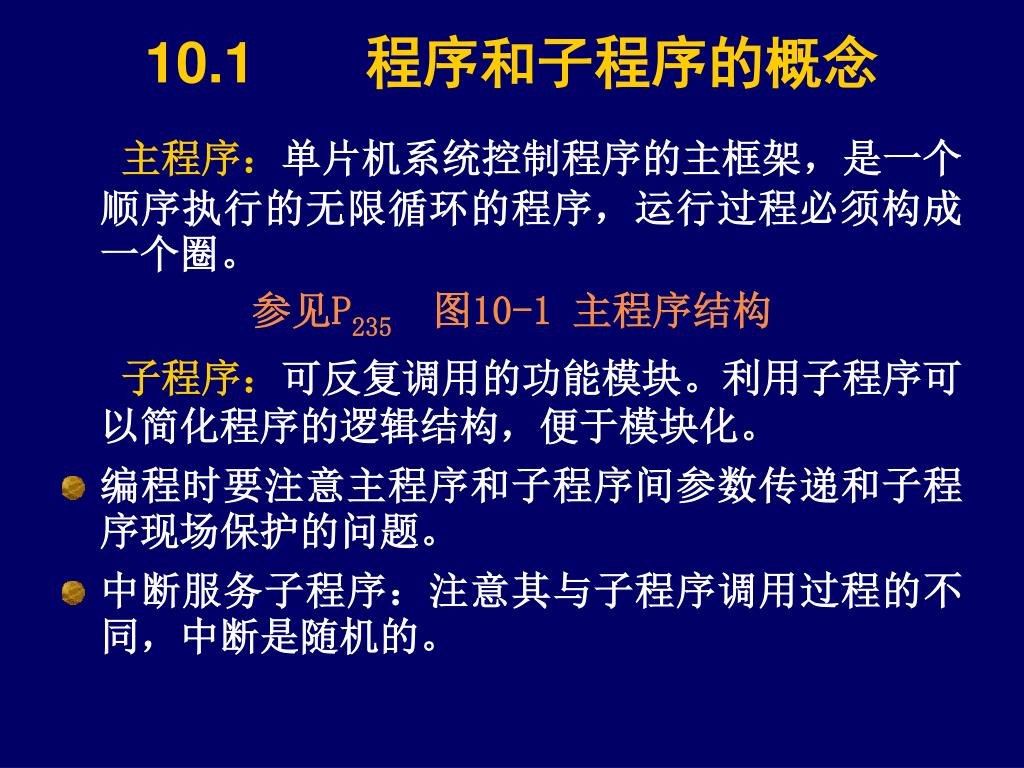

主程序：单片机系统控制程序的主框架，是一个顺序执行的无限循环的程序，运行过程必须构成一个圈。主程序：单片机系统控制程序的主框架，是一个顺序执行的无限循环的程序，运行过程必须构成一个圈。参见P235图10-1 主程序结构子程序：可反复调用的功能模块。利用子程序可以简化程序的逻辑结构，便于模块化。编程时要注意主程序和子程序间参数传递和子程序现场保护的问题。中断服务子程序：注意其与子程序调用过程的不同，中断是随机的。 10.1 程序和子程序的概念

例 10-3：航标灯控制程序 用MCS-51单片机的定时器和中断功能试制一个“航标灯”。设fosc=12MHz，具有如下功能： ①航标灯在黑夜应能定时闪闪发光，设定时间间隔为2s，即亮2s，熄灭2s，并以此为周期循环。 ②当白天到来时，航标灯应熄灭，停止定时器工作。该实例采用了：定时器与软件计数相结合产生较长定时时间的方法中断与查询相结合的方法两级中断嵌套的方法 10.2 简单控制程序

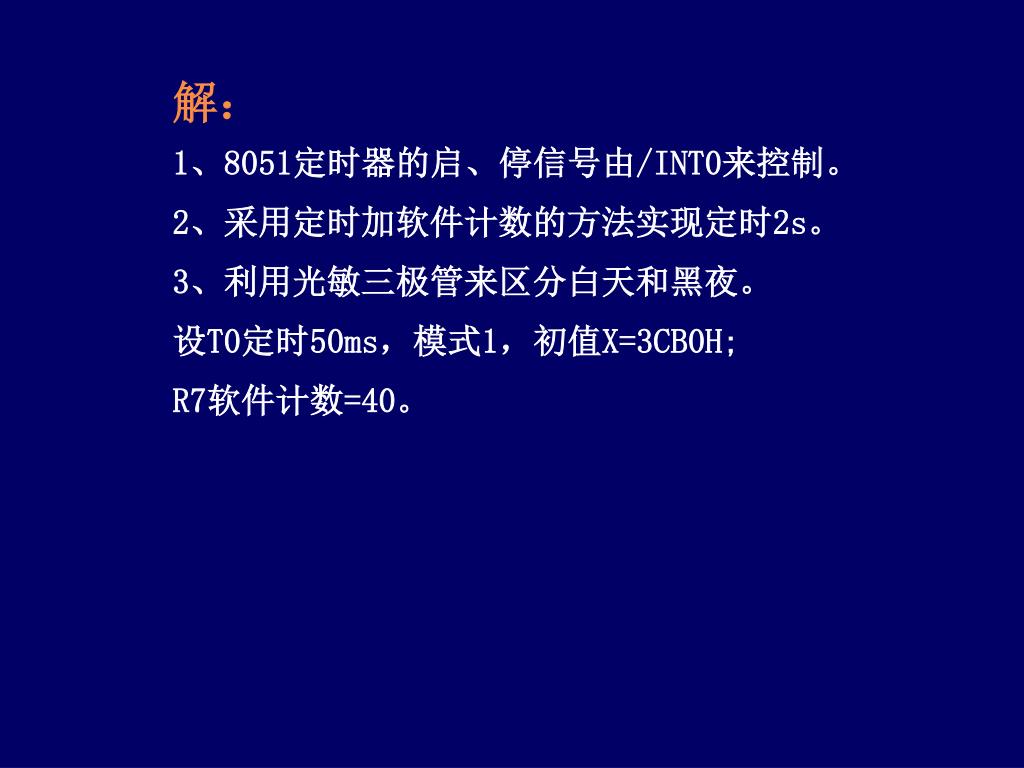

解： 1、8051定时器的启、停信号由/INT0来控制。 2、采用定时加软件计数的方法实现定时2s。 3、利用光敏三极管来区分白天和黑夜。设T0定时50ms，模式1，初值X=3CB0H; R7软件计数=40。

主程序： ORG 0000H AJMP MAIN ORG 0003H AJMP WBINT ORG 000BH AJMP T0INT ORG 0100H MIAN: MOV SP,#30H CLR P1.7;灯的初态为灭 CLR IT0 ；电平触发 CLR PX0 ；低级别 SETB EX0 SETB EA HERE: AJMP HERE INT0中断服务程序： WBINT:MOV TMOD,#01H MOV TL0,#0B0H MOV TH0,#3CH SETB PT0 ;高级别 SETB TR0 SETB ET0 MOV R7,#40H HERE1: JNB P3.2,$；为低（黑夜），等待T0中断 CLR ET0；为高禁止T0中断 CLR TR0; 关T0 CLR P1.7；熄灯 RETI T0中断服务程序： T0INT: MOV TL0,#0B0H MOV TH0,#3CH DJNZ R7,EXIT MOV R7,#40H；2s到，重赋值 CPL P1.7；控制灯闪烁 EXIT: RETI END

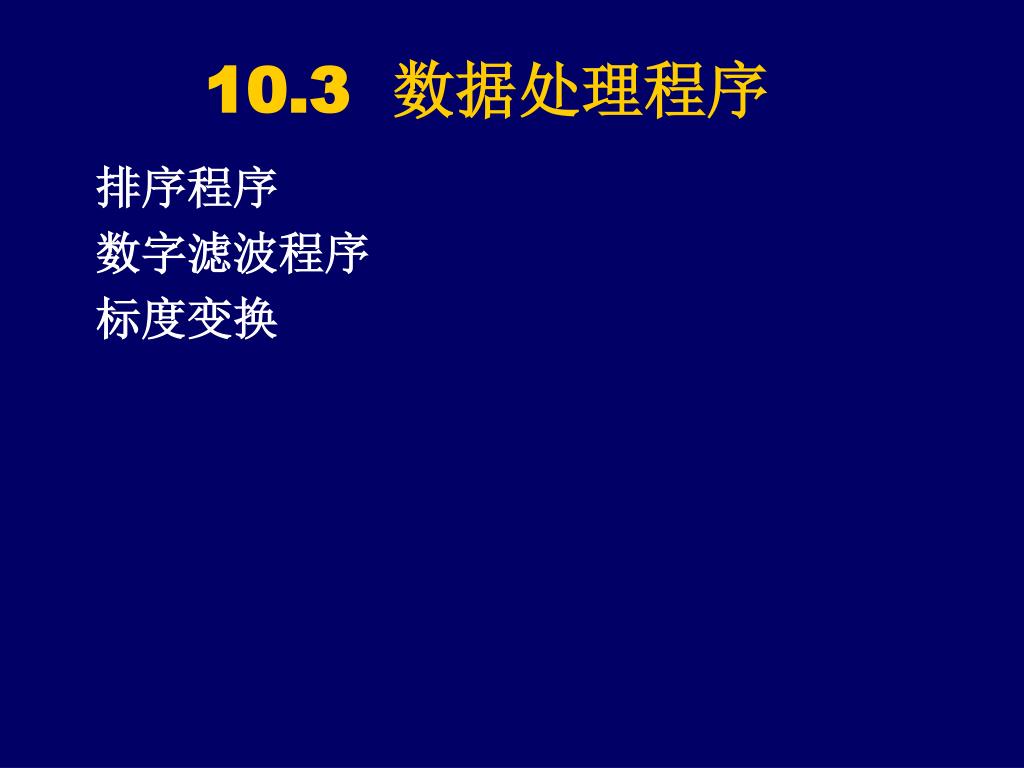

排序程序 数字滤波程序标度变换 10.3 数据处理程序

对于随机干扰,可以使用软件对采集的多个数据进行排序，将干扰数据通过排序“挤到”两边，再取中间的无干扰数据。对于随机干扰,可以使用软件对采集的多个数据进行排序，将干扰数据通过排序“挤到”两边，再取中间的无干扰数据。瞬间波峰干扰示意图采集周期
