  1. 新型组合梁连接件的 受力性能 博士生杨国涛 同济大学 桥梁工程系

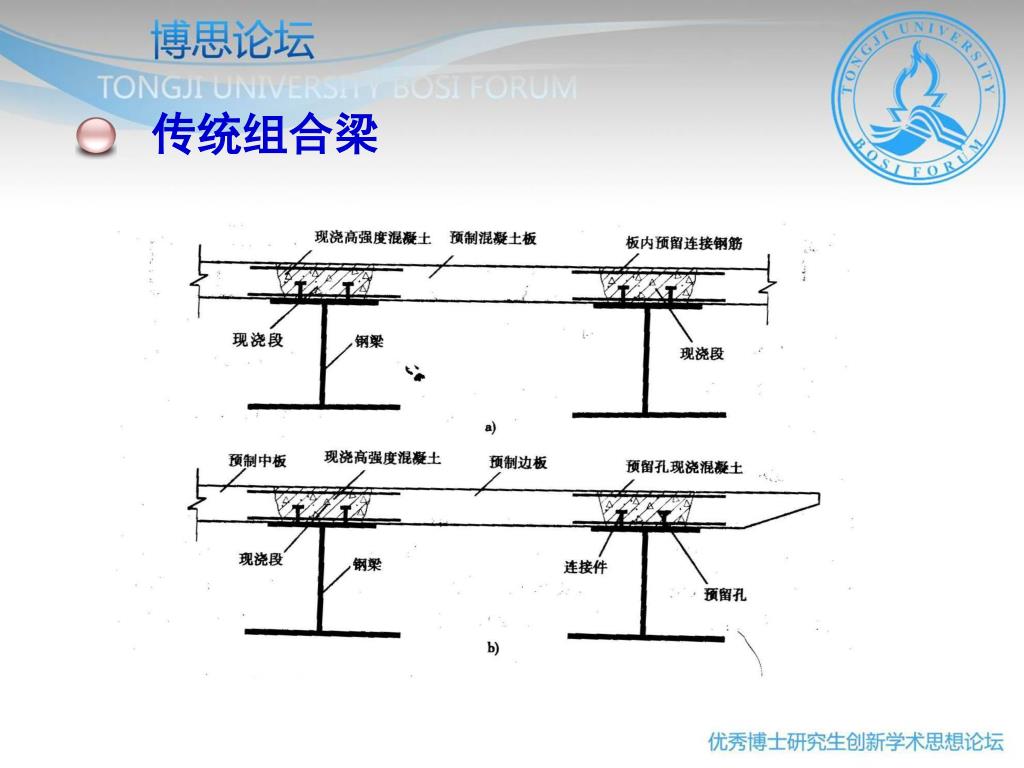

  2. 传统组合梁

  3. 传统组合梁

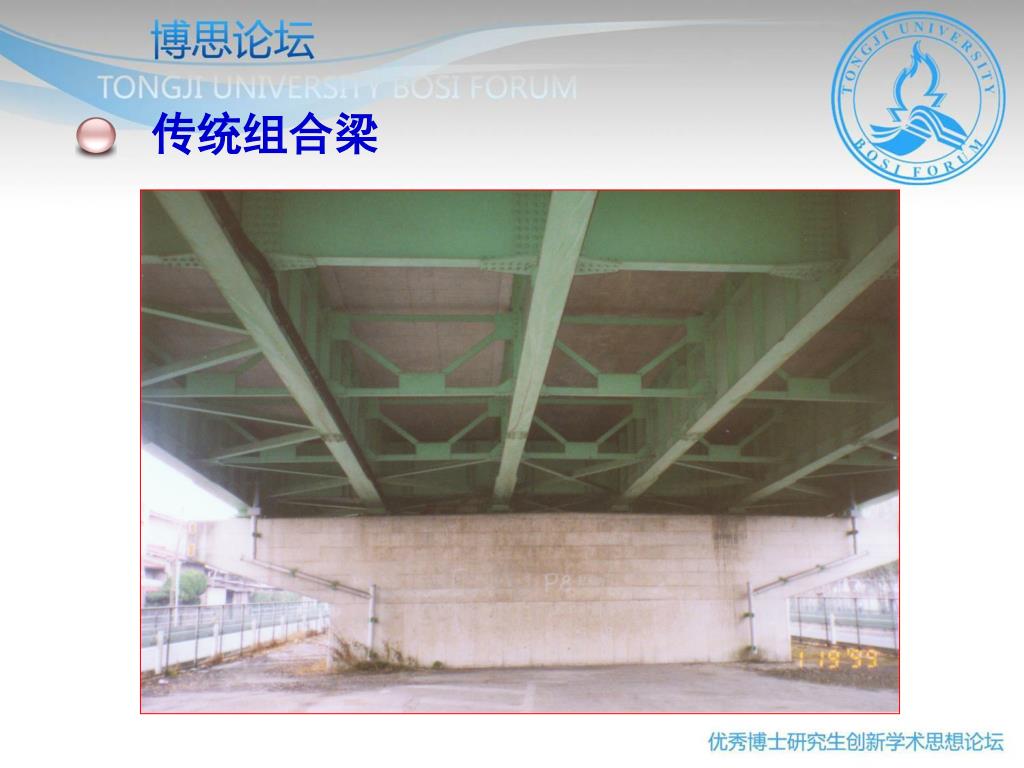

  4. 传统组合梁

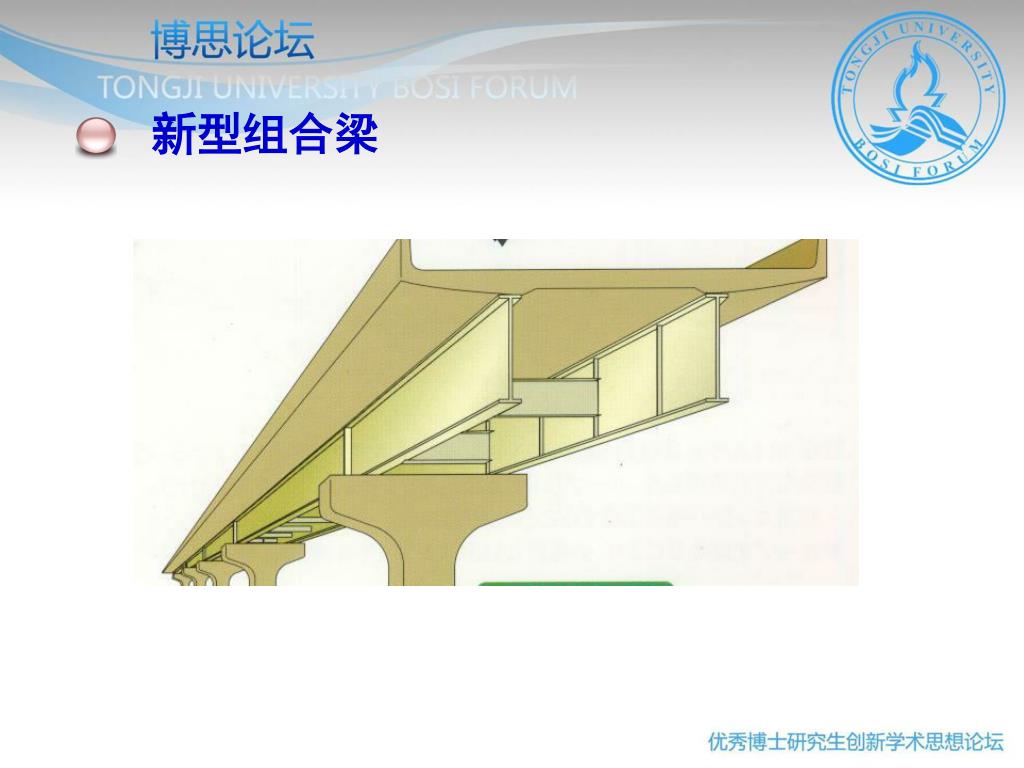

  5. 新型组合梁

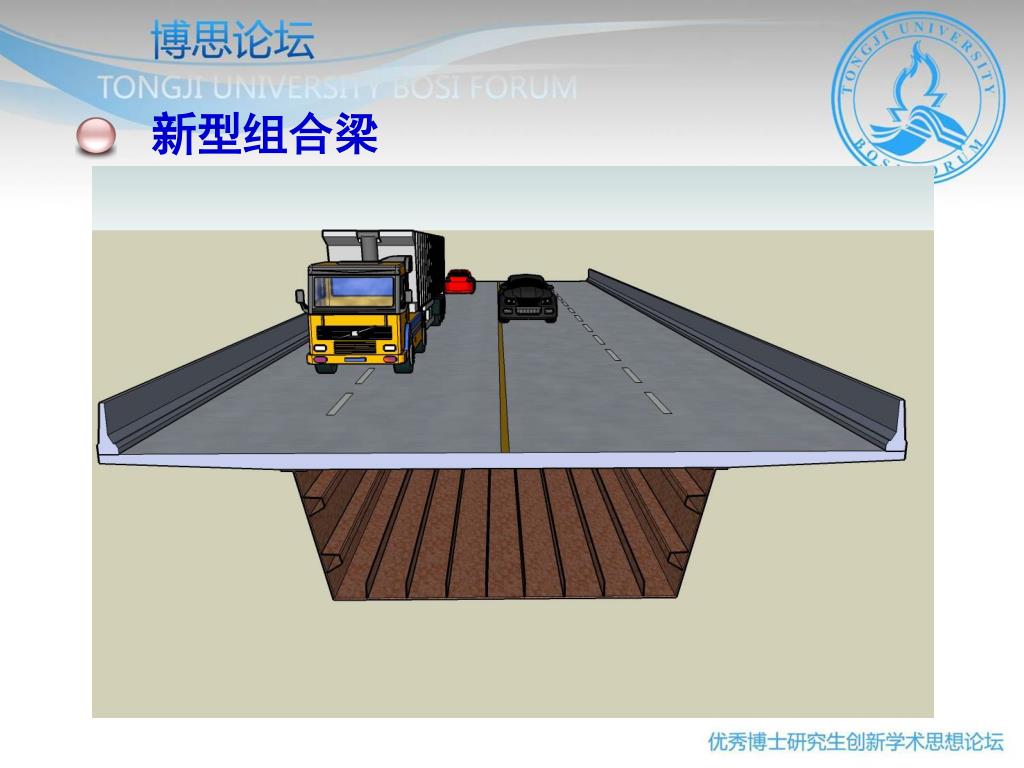

  6. 新型组合梁

  7. 新型组合梁

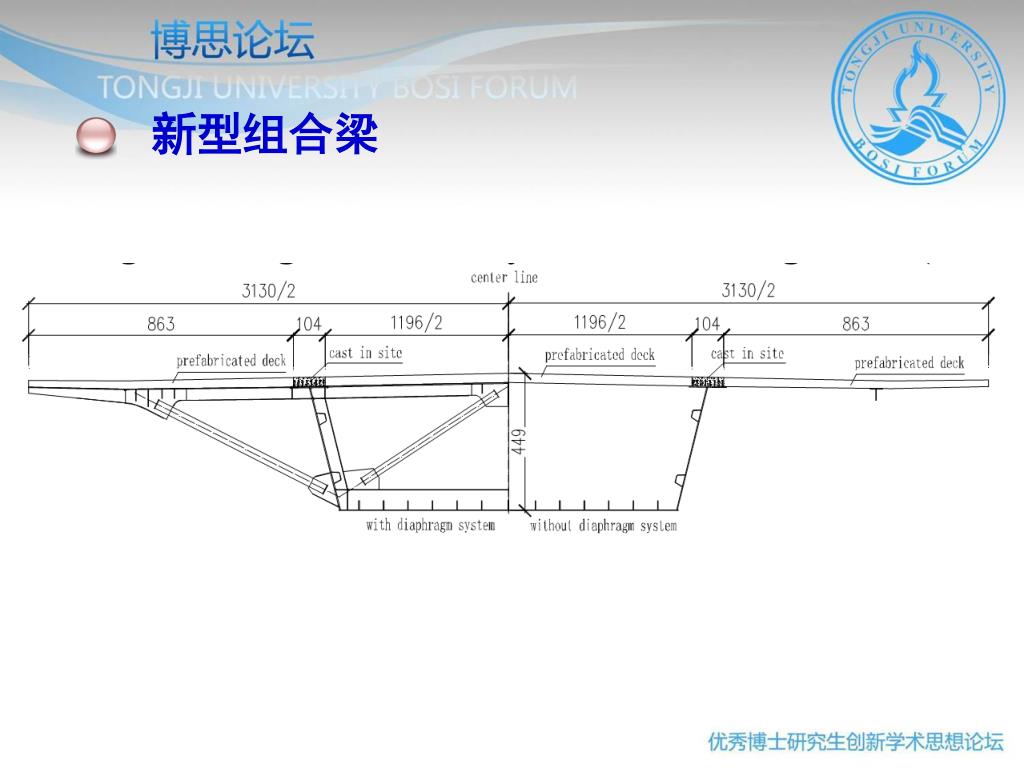

  8. 新型组合梁

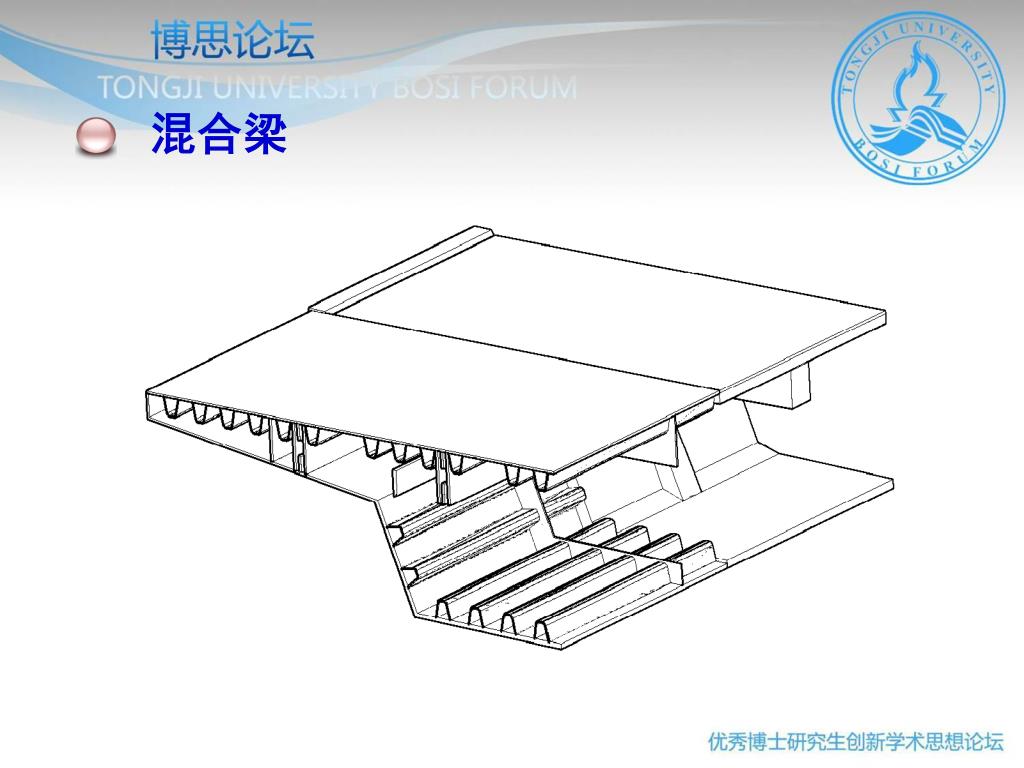

  9. 混合梁

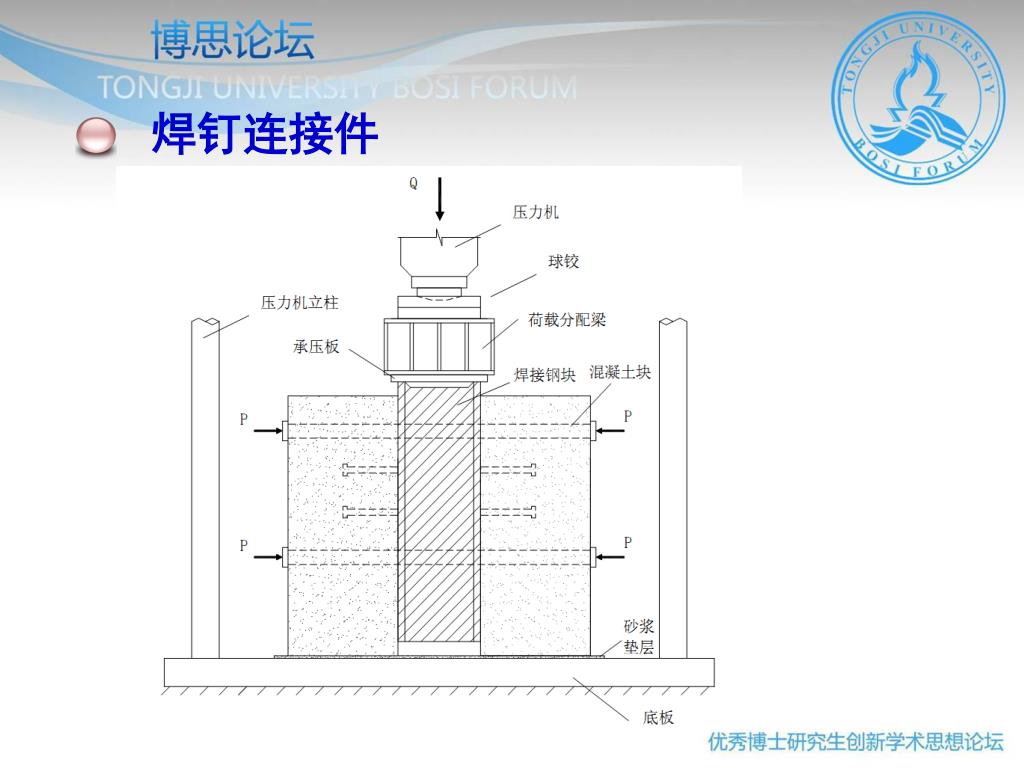

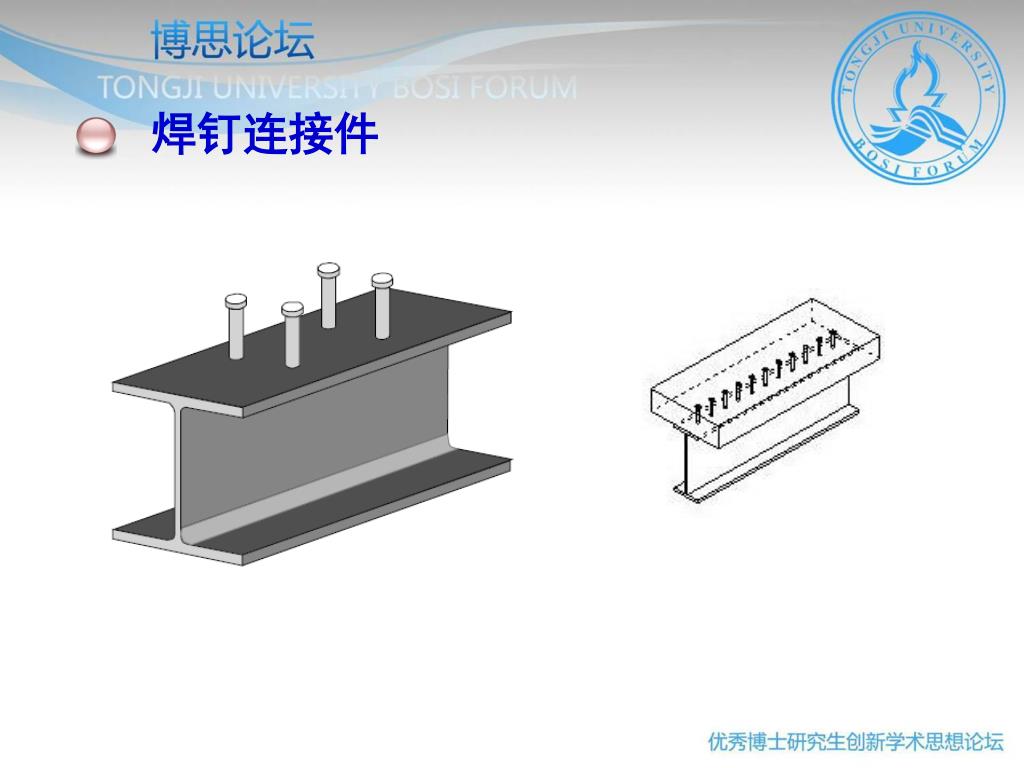

  10. 焊钉连接件

  11. 焊钉连接件

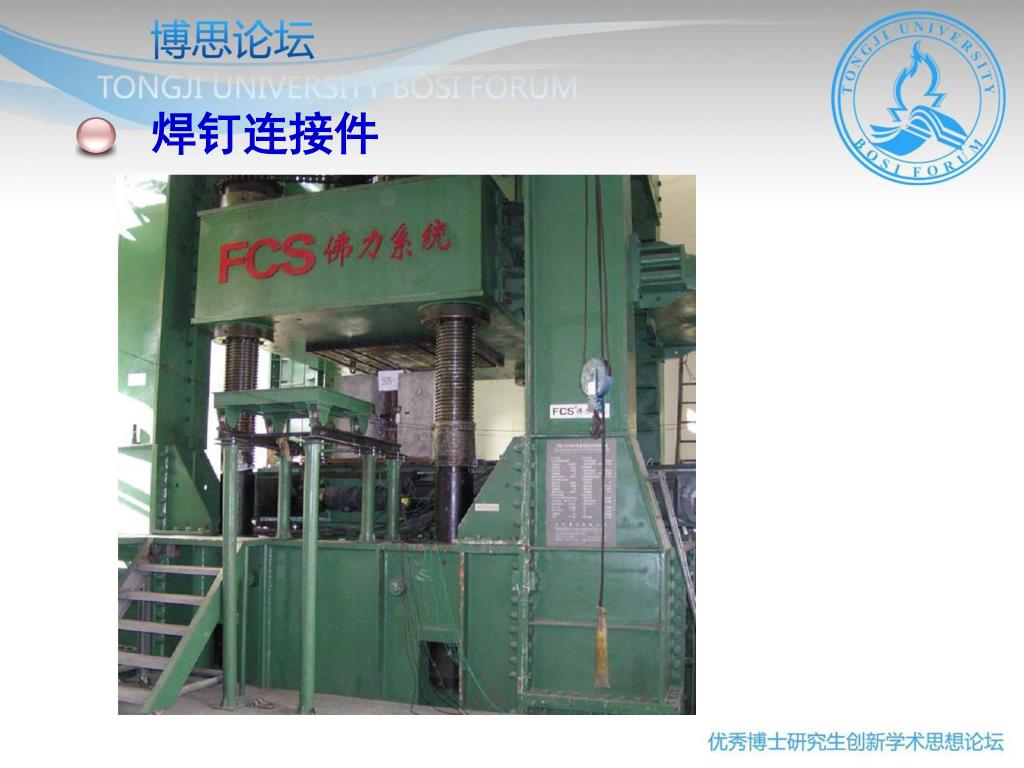

  12. 焊钉连接件

  13. 连接件

  14. PBL连接件 Perfobond connector

  15. 新型连接件1，T形开孔肋连接件

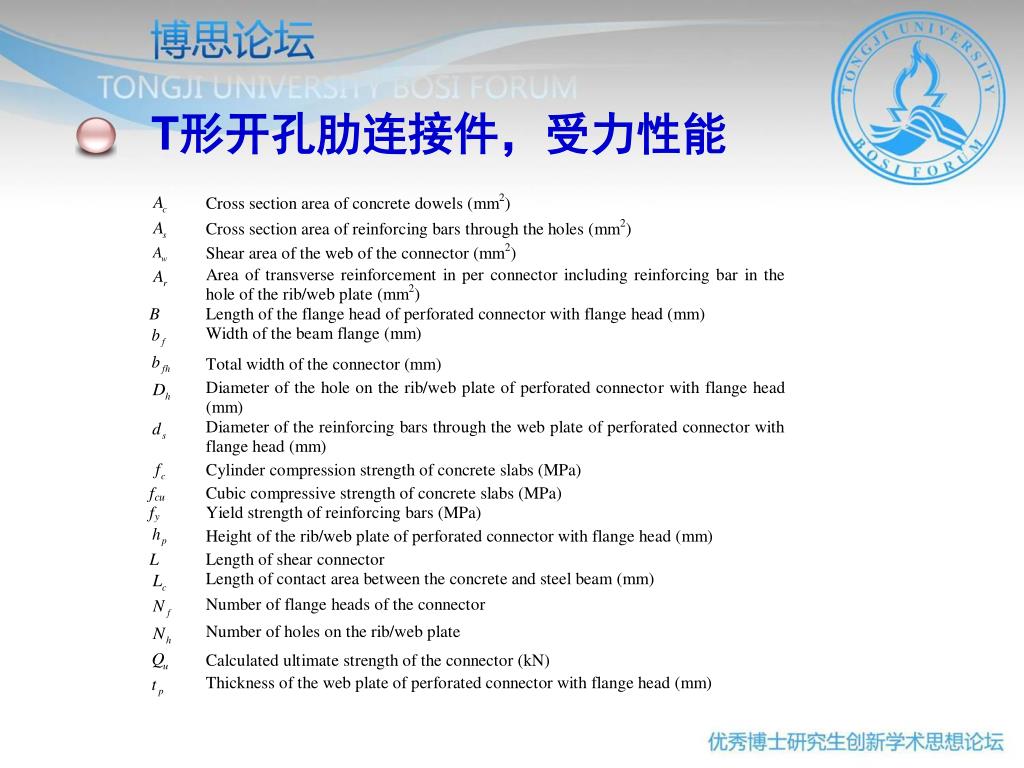

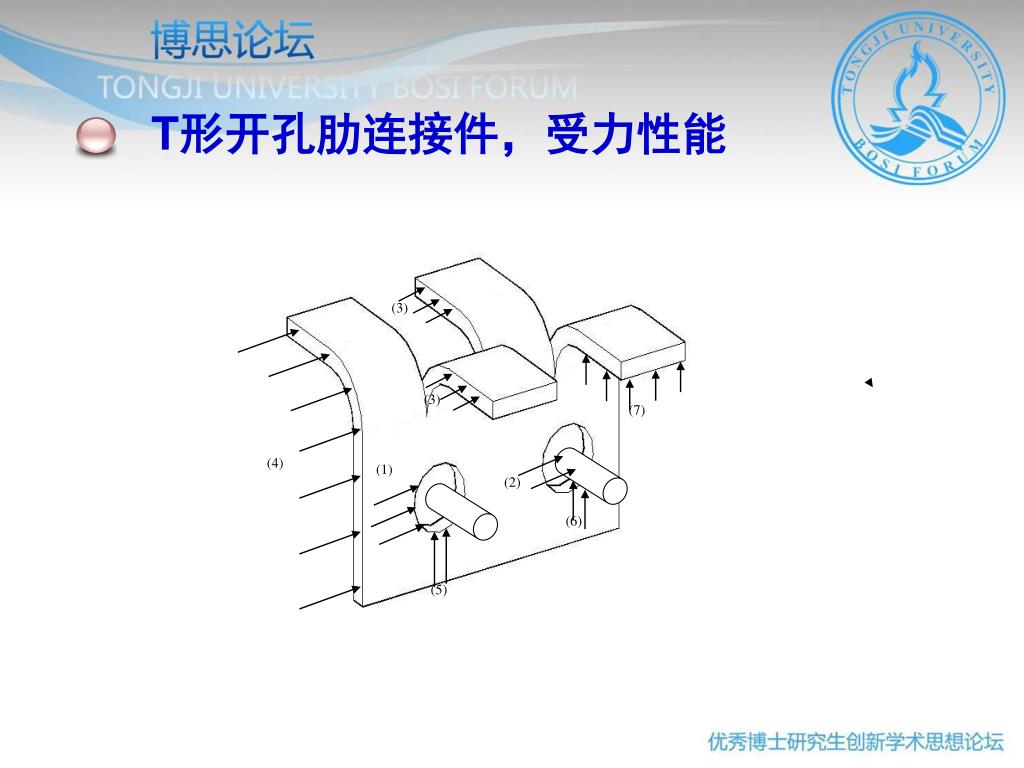

  16. (3) (3) (7) (4) (1) (2) (6) (5) T形开孔肋连接件，受力性能

  17. T形开孔肋连接件，受力性能

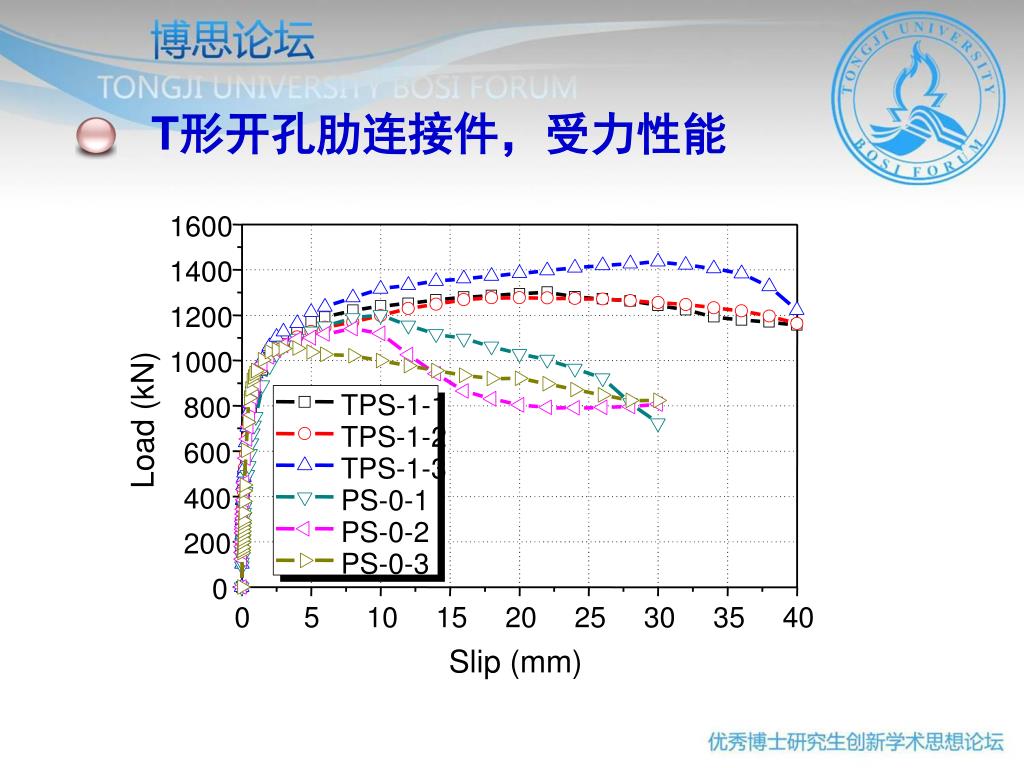

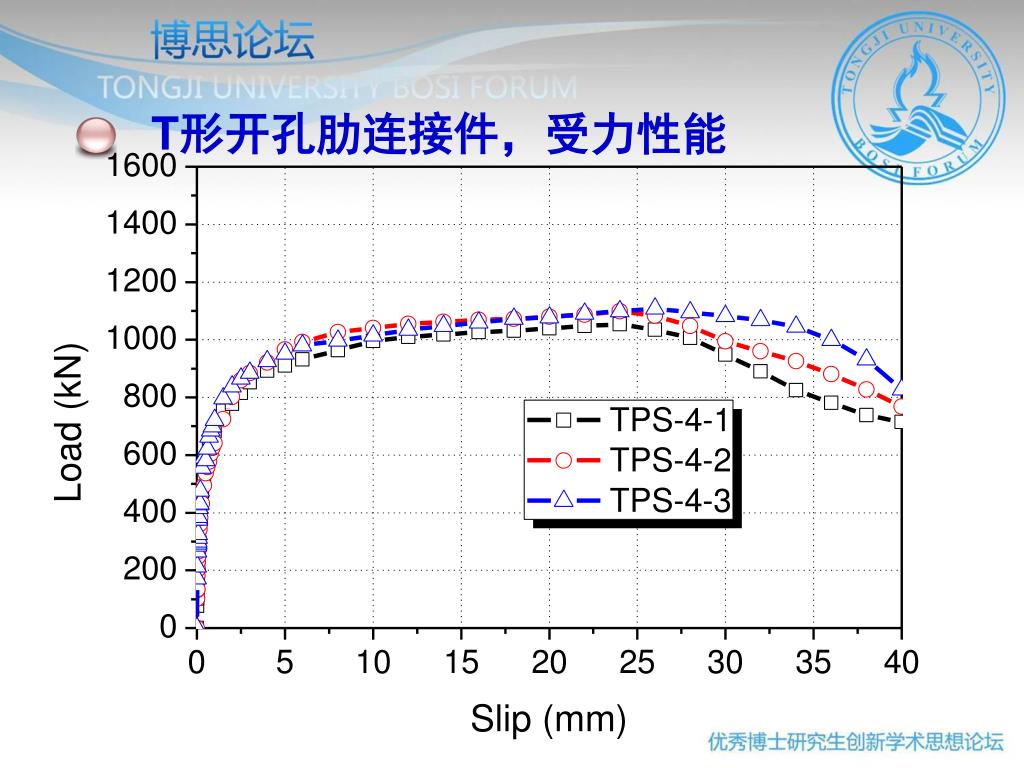

  18. 1600 1400 1200 1000 TPS-1-1 800 Load (kN) TPS-1-2 600 TPS-1-3 400 PS-0-1 PS-0-2 200 PS-0-3 0 0 5 10 15 20 25 30 35 40 Slip (mm) T形开孔肋连接件，受力性能

  19. T形开孔肋连接件，受力性能

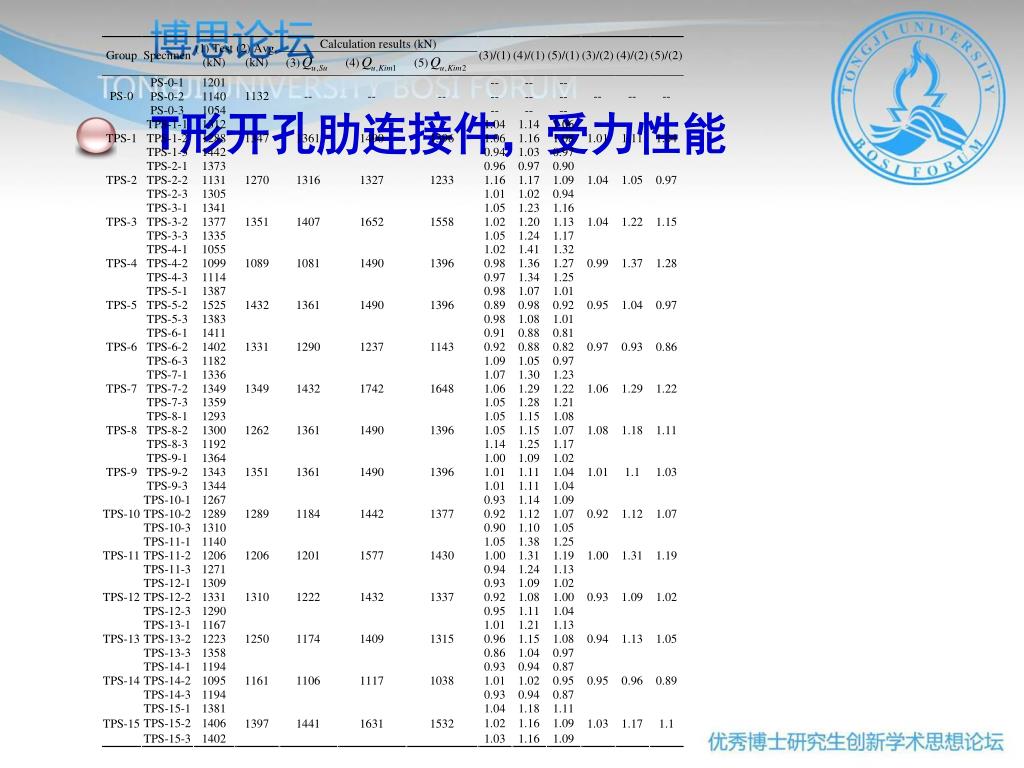

  20. T形开孔肋连接件，受力性能

  21. T形开孔肋连接件，受力性能

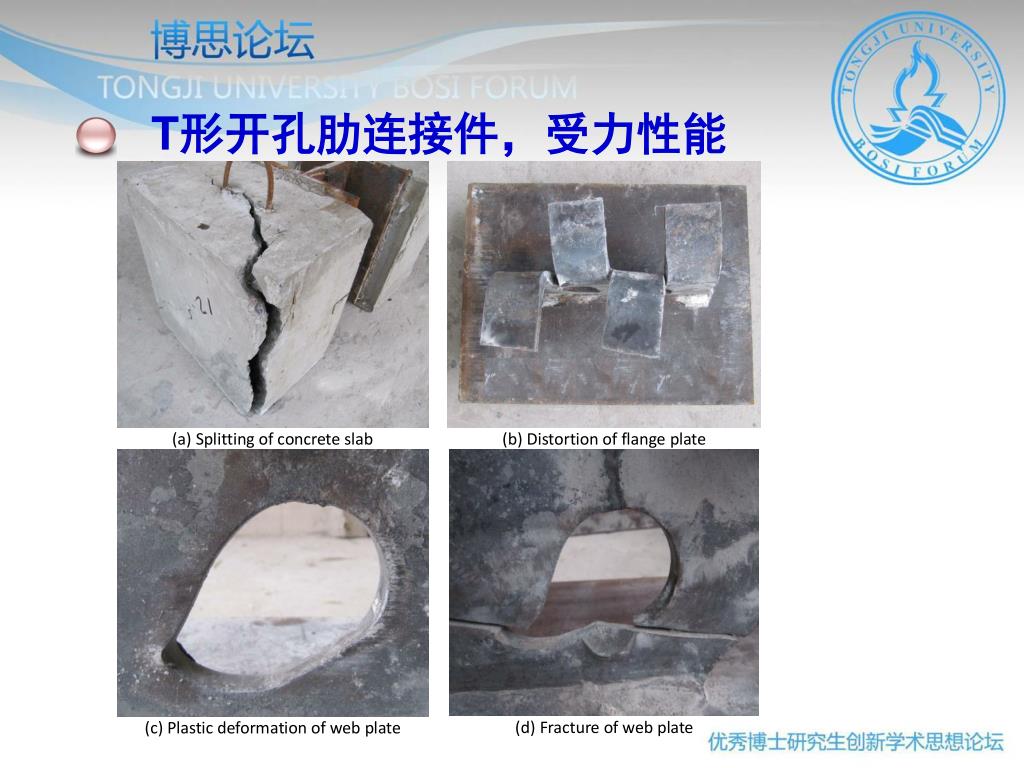

  22. T形开孔肋连接件，受力性能

  23. T形开孔肋连接件，受力性能

  24. T形开孔肋连接件，影响因素

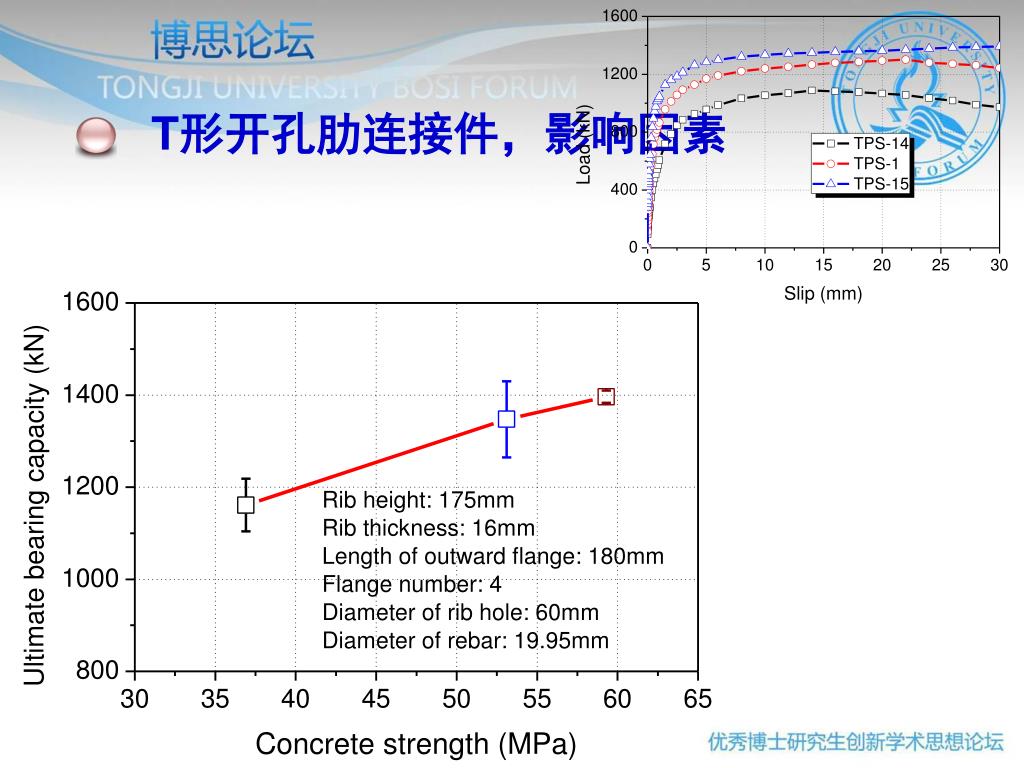

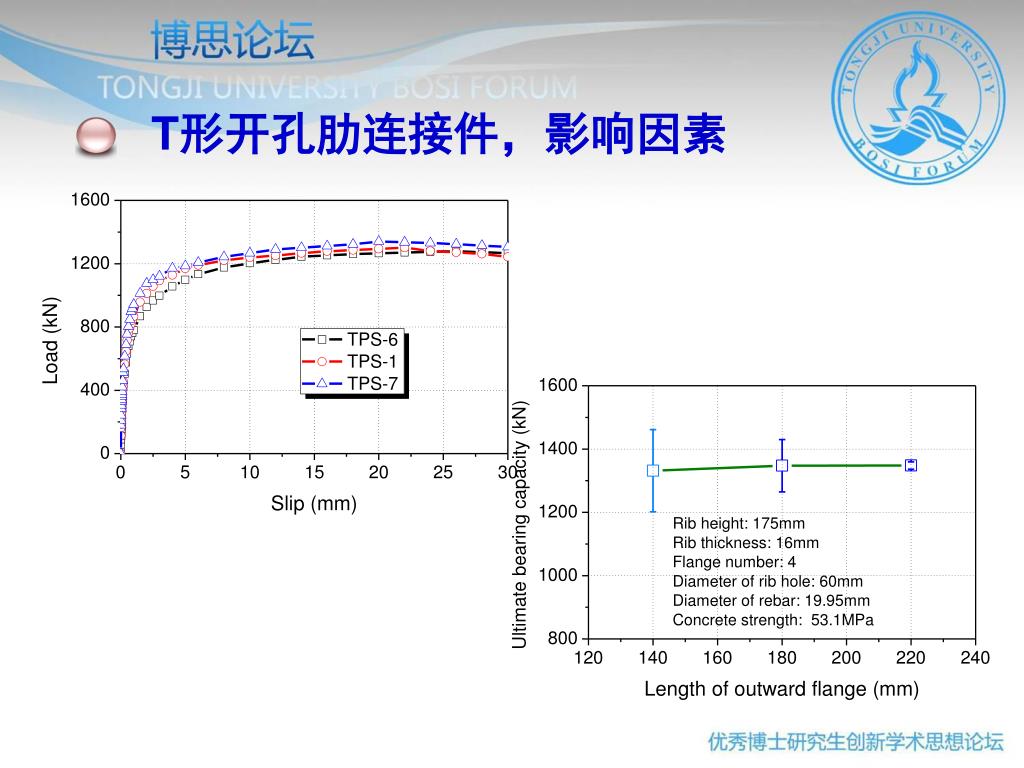

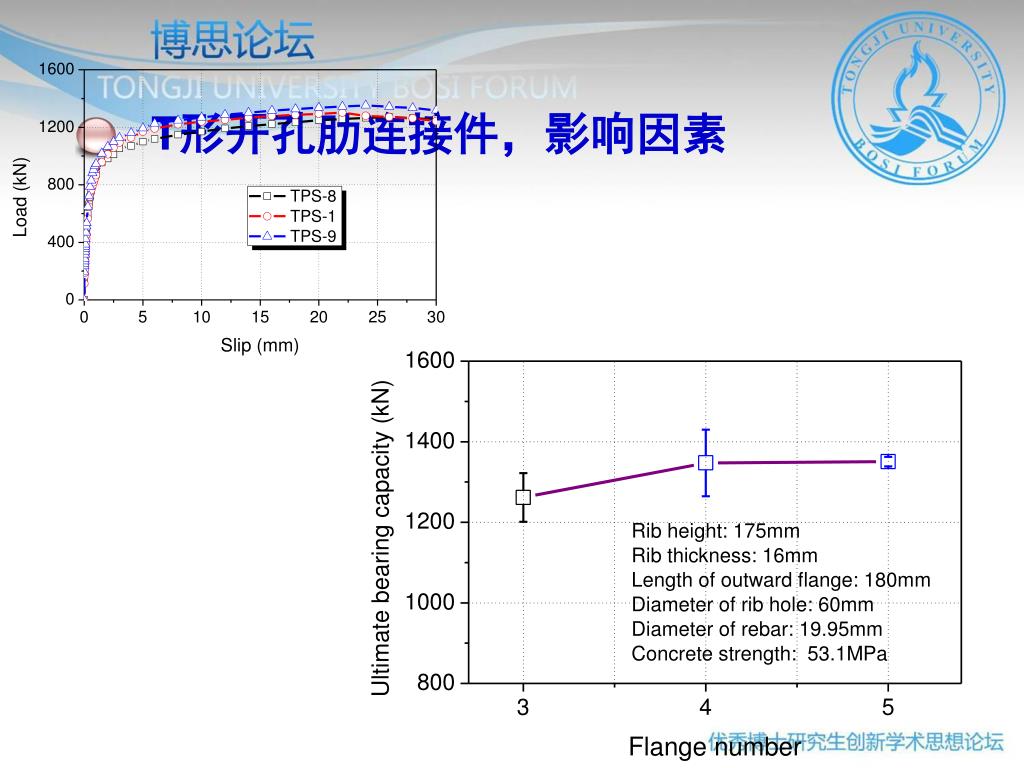

  25. T形开孔肋连接件，影响因素

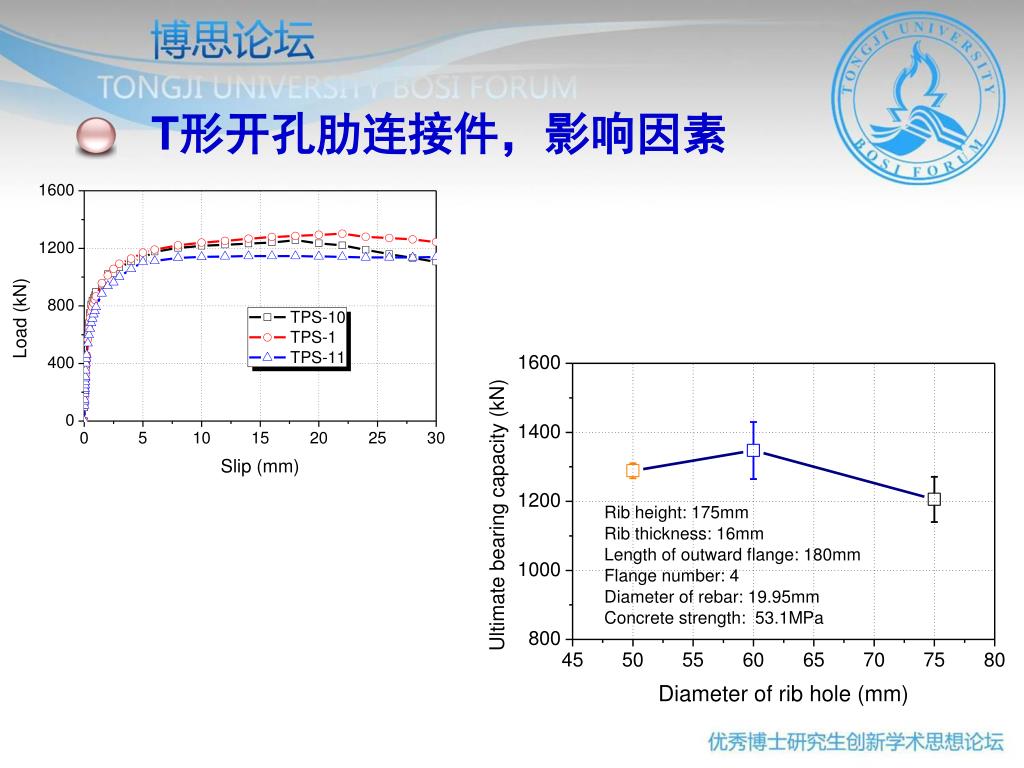

  26. T形开孔肋连接件，影响因素

  27. T形开孔肋连接件，影响因素

  28. T形开孔肋连接件，影响因素

  29. T形开孔肋连接件，影响因素

  30. T形开孔肋连接件，影响因素

  31. T形开孔肋连接件，设计方法 Hosaka, 2002 Oguejiofor, 1994

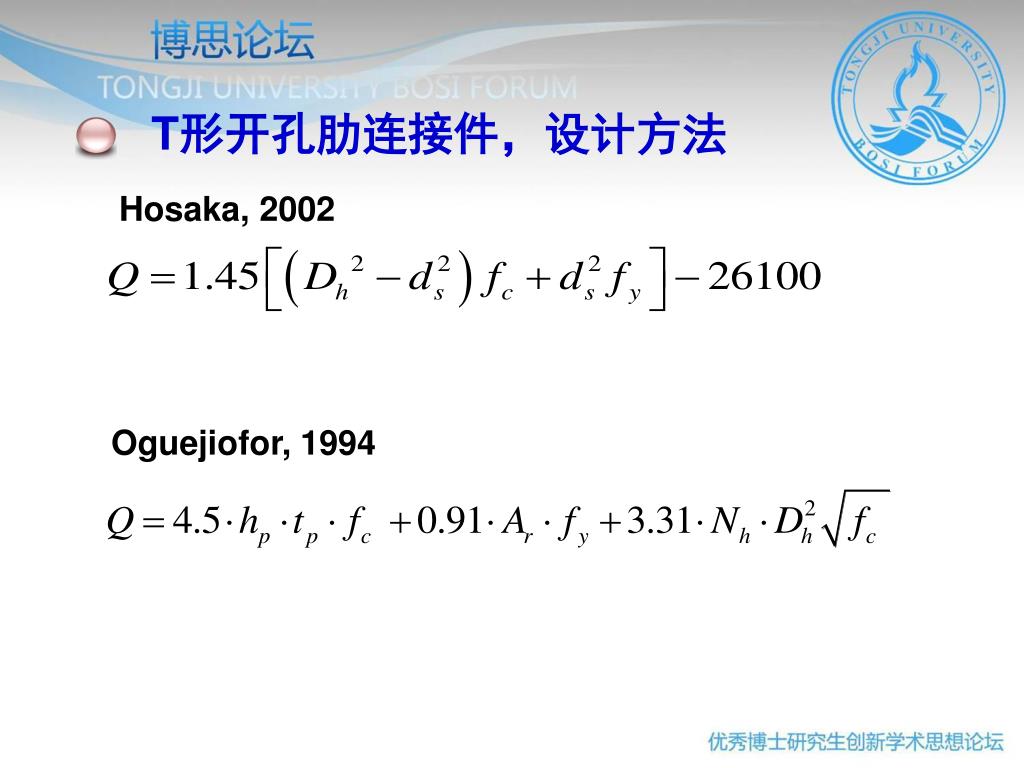

  32. T形开孔肋连接件，设计方法

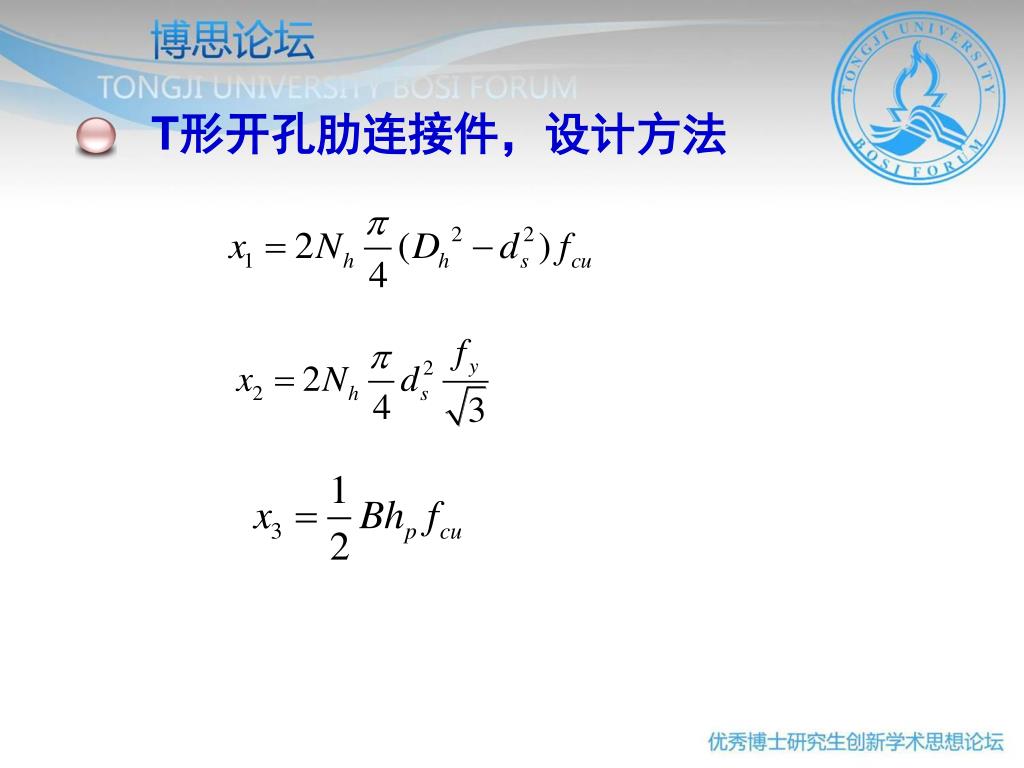

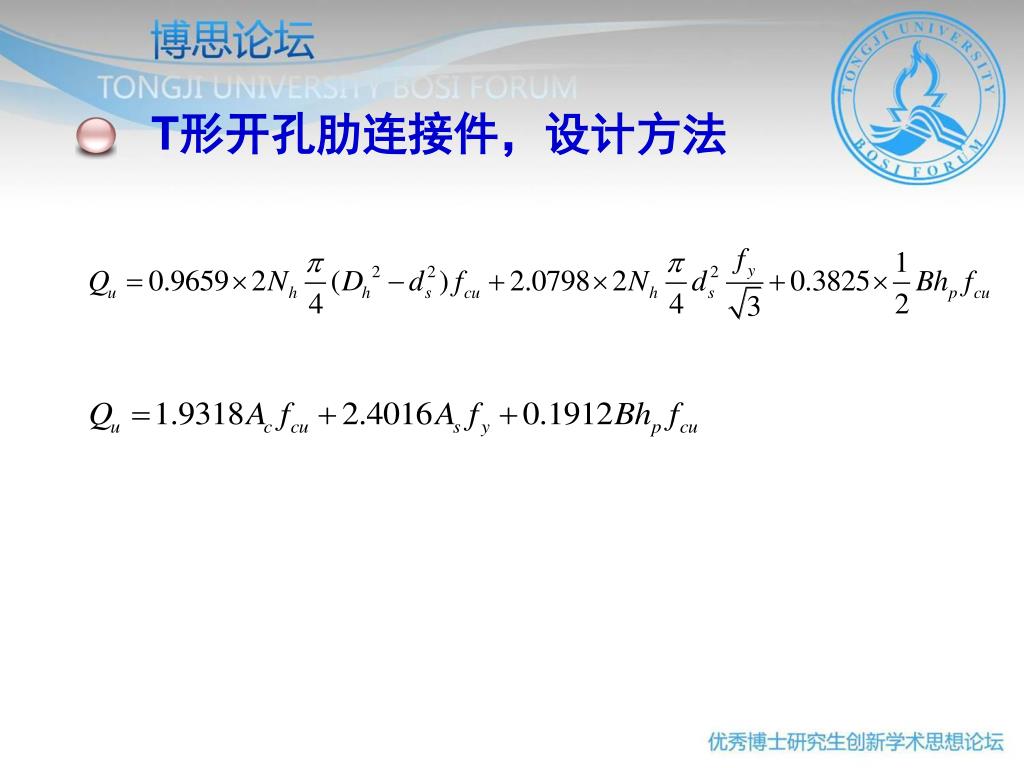

  33. T形开孔肋连接件，设计方法

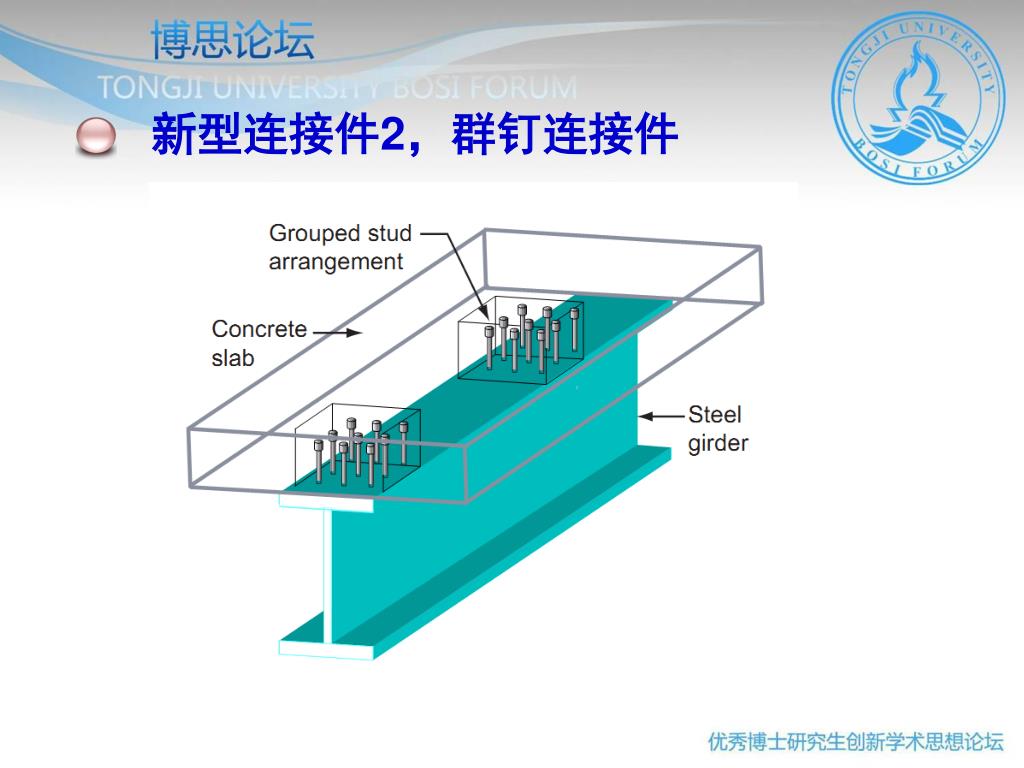

  34. 新型连接件2，群钉连接件

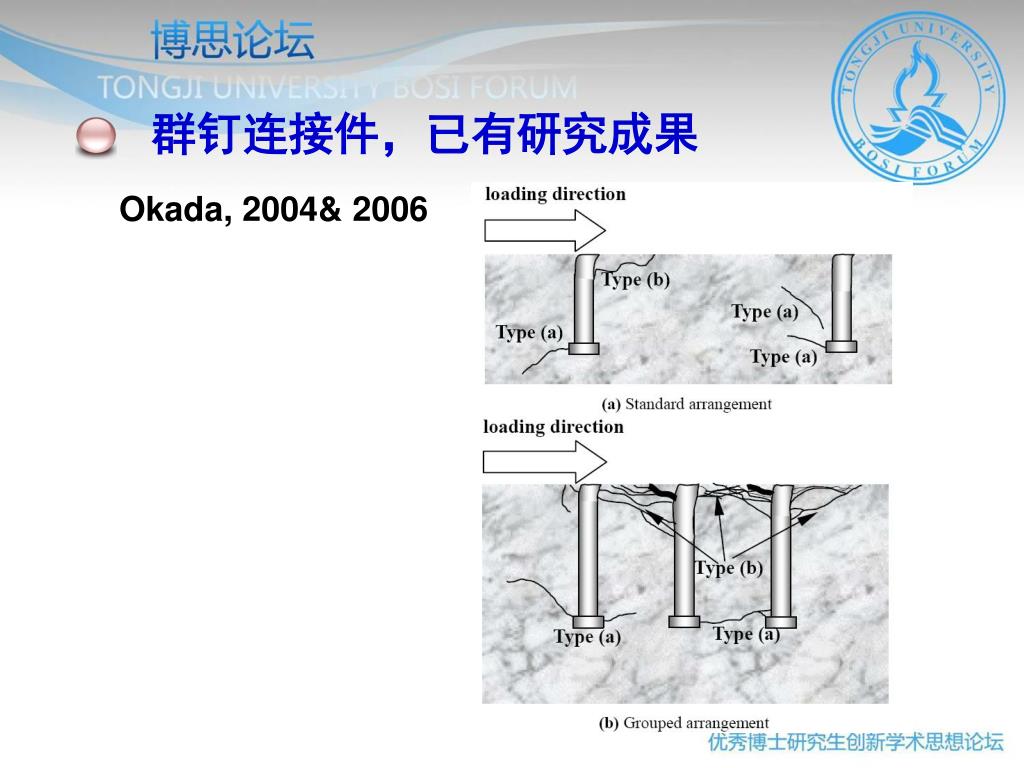

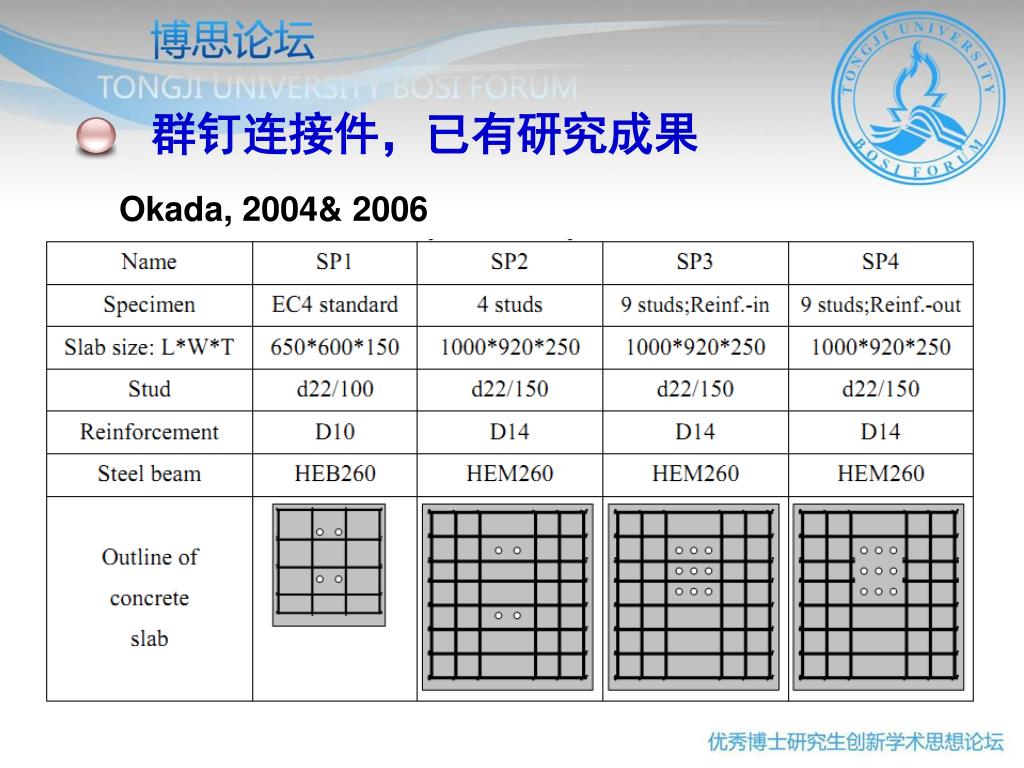

  35. 群钉连接件，已有研究成果 Okada, 2004& 2006

  36. 群钉连接件，已有研究成果 Okada, 2004& 2006

  37. 群钉连接件，已有研究成果 Okada, 2004& 2006

  38. 群钉连接件，已有研究成果 Okada, 2004& 2006

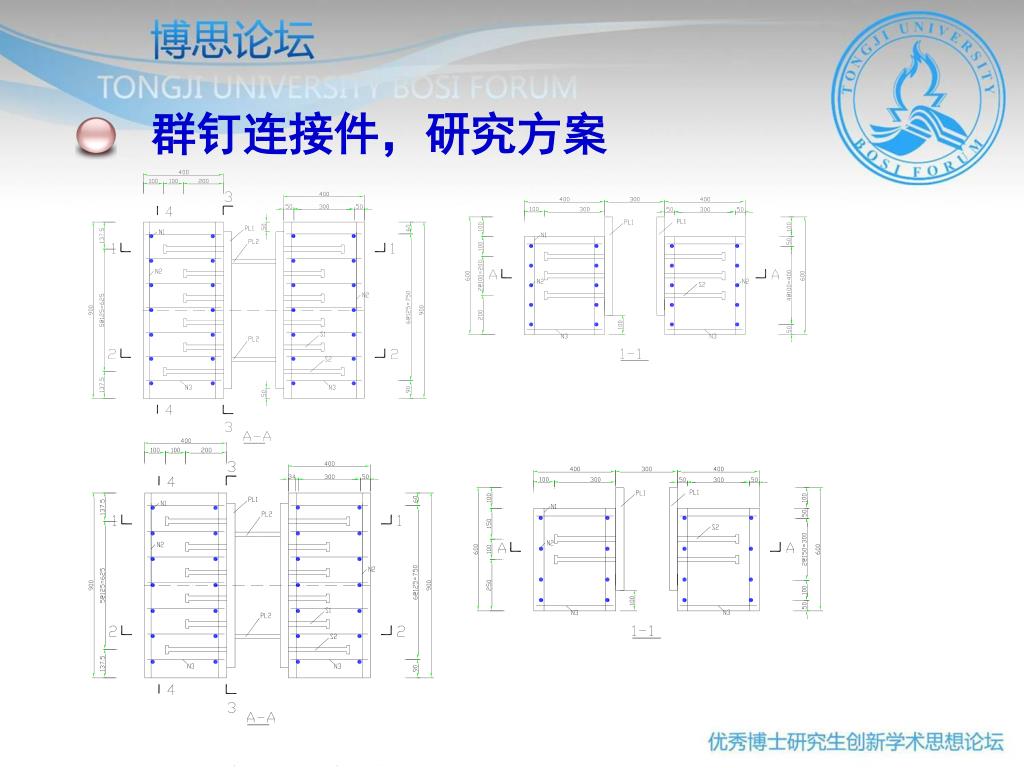

  39. 群钉连接件，研究方案

  40. 群钉连接件，研究方案

  41. 群钉连接件，研究方案

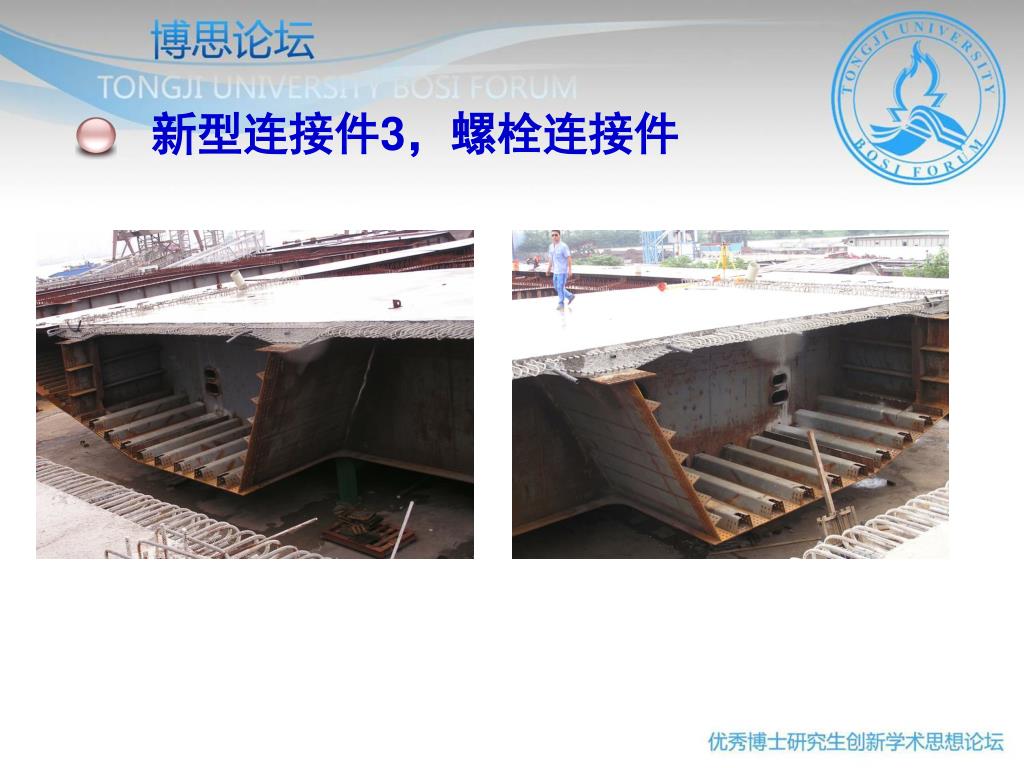

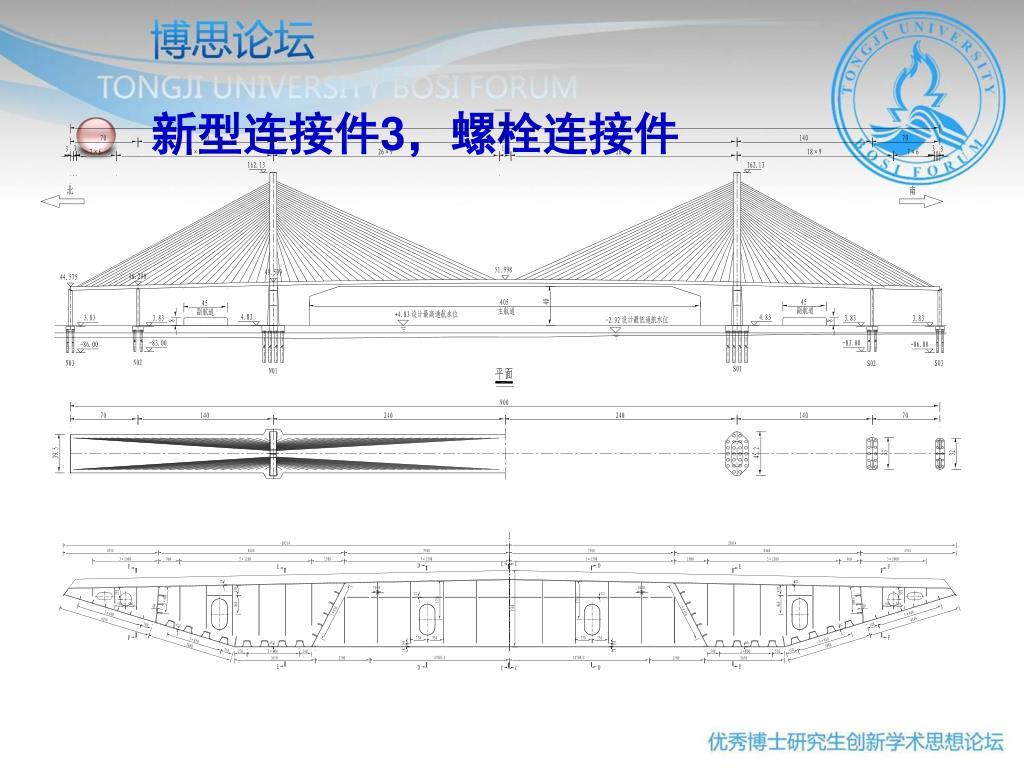

  42. 新型连接件3，螺栓连接件

  43. 新型连接件3，螺栓连接件

  44. 新型连接件3，螺栓连接件

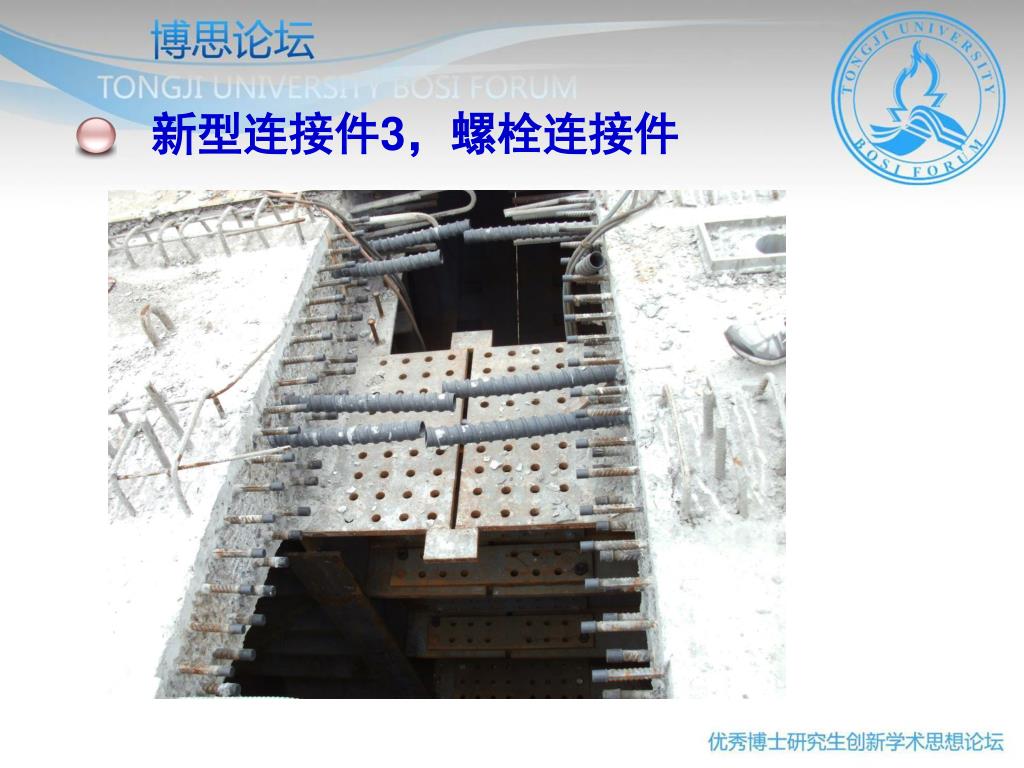

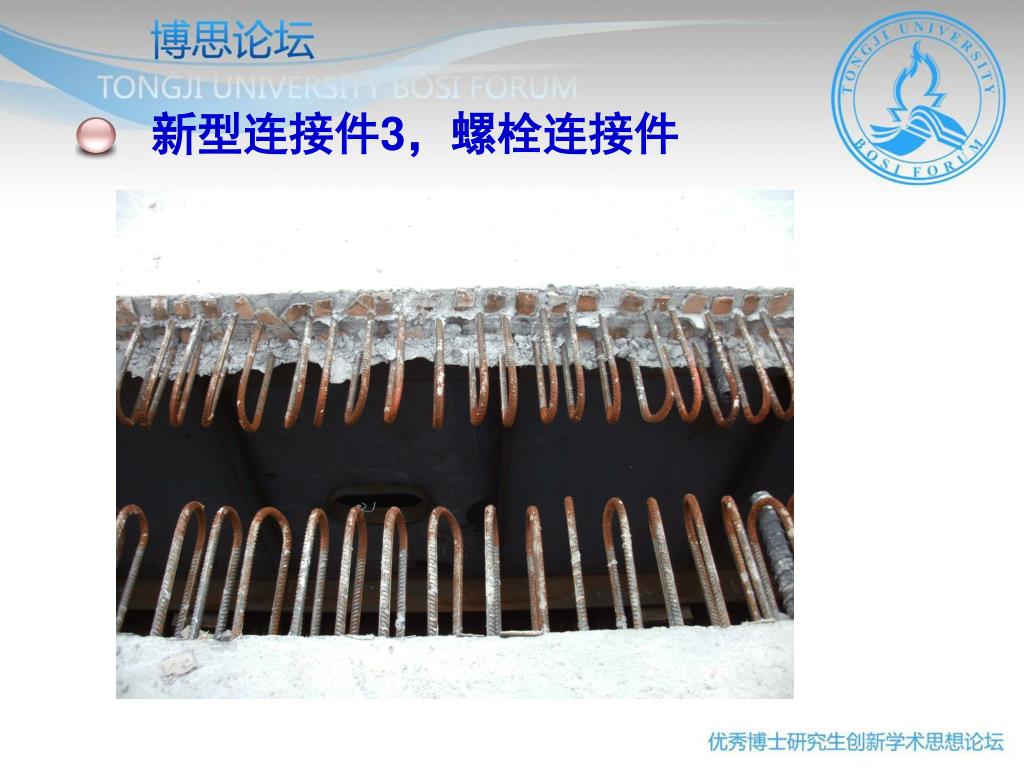

  45. 新型连接件3，螺栓连接件

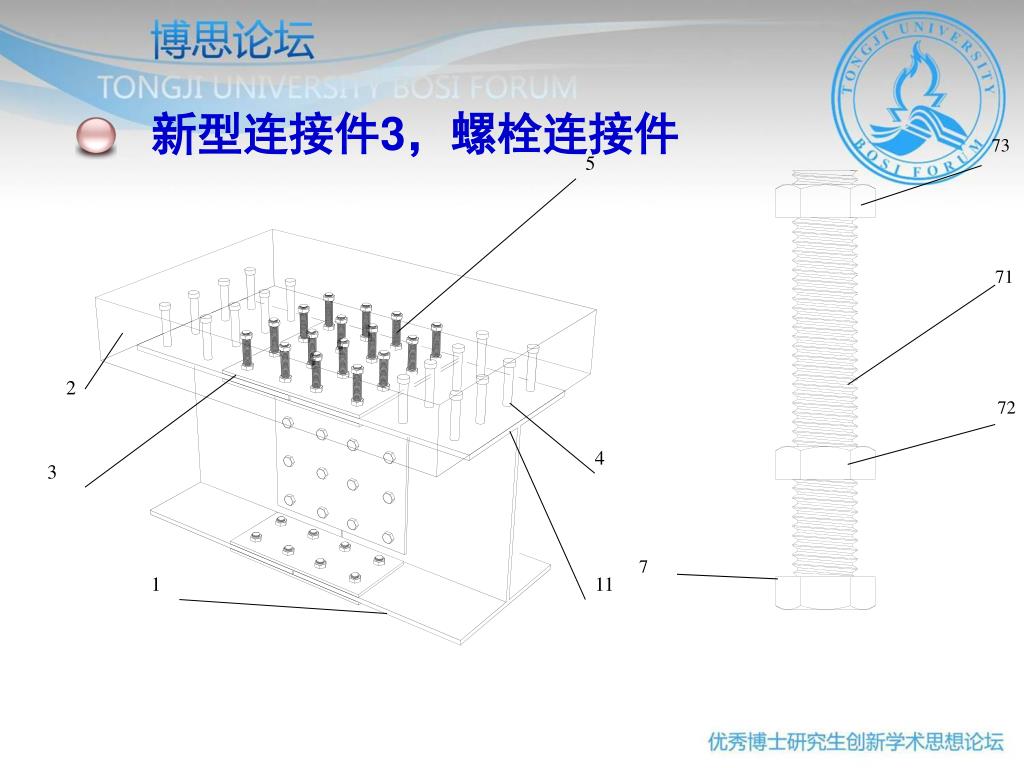

  46. 5 73 71 72 2 4 3 7 1 11 新型连接件3，螺栓连接件

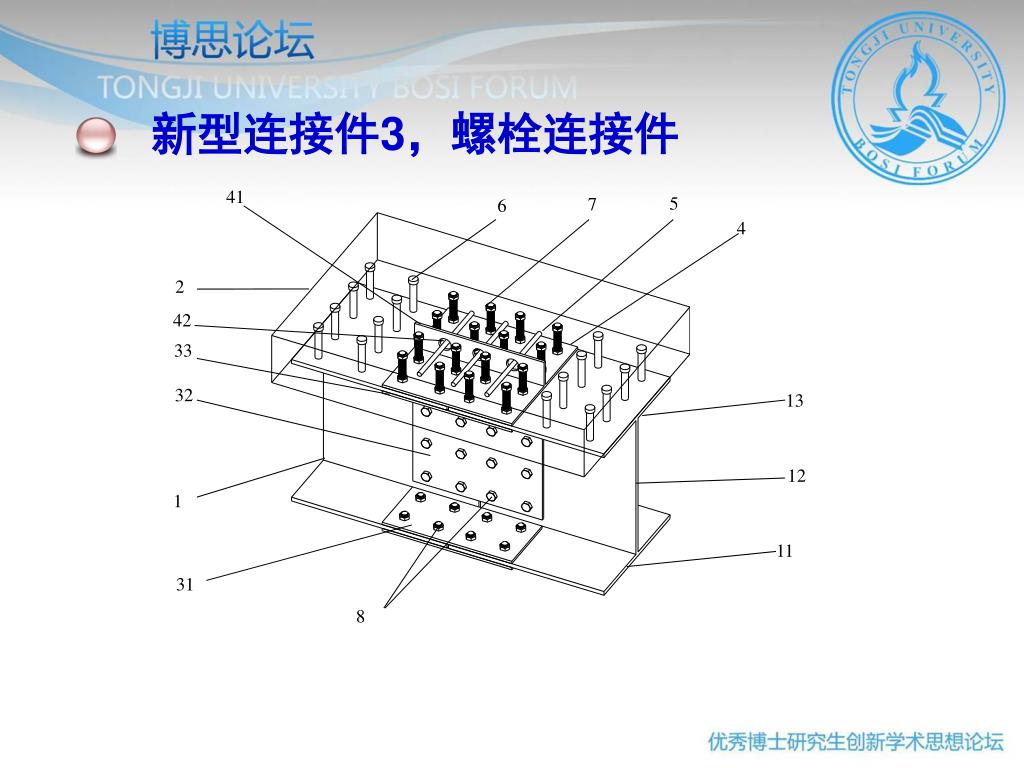

  47. 41 5 7 6 4 2 42 33 32 13 12 1 11 31 8 新型连接件3，螺栓连接件
