  1. Hálótervezés Készítette: Kosztyán Zsolt Tibor kzst@almos.vein.hu kzst@vision.vein.hu http://vision.vein.hu/~kzst/oktatas/halo/index.htm 5.

  2. Időtervezés - ütemezés • A hálós irányítási rendszerek két ismert alapváltozatát, a PERT és a CPM módszert közel egy időben dolgozták ki és publikálták. 1957-ben az USA haditengerészetének különleges tervezési hivatala megbízást kapott a POLARIS rakéták kifejlesztésével kapcsolatos sok száz tevékenység irányítására.

  3. Időtervezés - ütemezés • Az E. I. DuPont de Hemonds and Co. 1956-ban átfogó kutatást indított olyan módszer kifejlesztésére, mely lehetővé teszi számítógép felhasználását a műszaki feladatok megtervezésében és ütemezésében. Walker és Kelley , 1957-ben jutottak el egy nyíldiagramos, hálós módszert alkalmazó és később CPM néven közismertté váló rendszer kipróbálásáig. A módszert 1959-ben publikálták.

  4. A hálótervezési módszerek csoportosítása • Időtervezés jellege: sztochasztikus, determinisztikus. • Felhasználási céljuk alapján: idő-, költéség-, és erőforrás optimáló technikák. • A hálók irányultságuk alapján: tevékenységorientáltak vagy eseményorientáltak. • Megjelenési formájuk szerint: tevékenység-nyíl, tevékenység-csomópont, és esemény-csomópontú hálók.

  5. Időtervezés jellege Sztochasztikus hálótervezési módszerek: Olyan hálótervezési módszerek, melyeknél a tevékenységidőt egy valószínűségi eloszlás sűrűségfüggvénye határozza meg. (Ilyen, pl. a PERT háló.) Determinisztikus hálótervezési módszerek: Olyan hálótervezési módszerek, melyeknél a tevékenységidők jól meghatározott értékek. (Ilyen, pl. a CPM, MPM, DCPM stb. háló.)

  6. Felhasználási cél Az időoptimáló eljárásoknál cél a projekt átfutási idejét megtalálni. (Ilyen, pl. PERT, CPM, MPM stb.) A költség- és erőforrás optimálóeljárásoknál az átfutási idő meghatározása mellett, a költség, erőforrás optimálás, kiegyenlítés is fontos szempont. (Ilyen pl. CPM/COST PERT/COST, CPA stb. RAMPS, RAPP, ERALL stb.)

  7. A hálók irányultsága A tevékenységorientált hálónál a tevékenységek, míg az eseményorientált hálóknál az események hangsúlyozása kerül előtérbe.

  8. Megjelenési forma A tevékenység-nyíl hálóknál az élek reprezentálják a tevékenységeket, a csomópontok az eseményeket. A tevékenység-csomópontú hálóknál, az élek reprezentálják az eseményeket, a csomópontok a tevékenységeket. Az esemény csomópontú hálóknál is az élek reprezentálják a tevékenységeket, a csomópontok pedig az eseményeket, de itt az események hangsúlyozása lényeges. Míg a tevékenység-nyíl hálóknál az események ábrázolását el is hagyhatjuk.

  9. Időtervezés – ütemezés – fogalmak • Háló: Olyan súlyozott körmentes, irányított gráf, amelynek egy kezdő és egy végpontja van.

  10. CPM-módszerrel kapcsolatos fogalmak Az esemény: valamely folyamat, tevékenység kezdetét és befejezését jelentő pont, időt, erőforrást, költséget nem igényel. (a hálóban általában körrel ábrázoljuk). Az események lehetnek: normál, kiemelt (mérföldkő), és kapcsolódó (interface) események.

  11. Események • Normál esemény: a többséget kitevő és semmiféle megkülönböztetést nem igénylő időpont. • Kiemelt esemény: olyan esemény, amelyet a projekt előrehaladásában különösen fontosnak tartanak (általában dupla körrel jelölik). • Kapcsolódó esemény: közös intézkedési pontot jelenti a hálón belül (háló szétszedése, összerakása). Ezek az időpontok, hasonlóan a kiemelt eseményekhez előre ismertek (általában két körrel jelölik). • Kezdő (nyitó) esemény: melyet nem előz meg más esemény és csak követő eseményei vannak. • Záró (vég) esemény: amit nem követ több esemény, csak megelőző eseményei vannak.

  12. Tevékenységek Tevékenység: olyan folyamat, mely adott időben, időtartam alatt játszódik le, és erőforrást, költséget igényel. Látszattevékenység: fontos szerepe van a háló szerkezetében, és számításában is. Jellemzője, hogy általában idő, költség, és erőforrás igénye nincs. A hálók logikai összefüggéseinek kifejezésére szolgál.

  13. Kapcsolódási pontok Kapcsolódási pontok lehetnek szétválasztó, vagy egyesítő pontok. Egyesítő pont: olyan esemény, amely végpontja több megelőző tevékenységnek. Szétválasztó pont: olyan esemény, amelyet több tevékenység követ.

  14. Tevékenységek kapcsolatai – függőségek

  15. A háló végleges szerkesztésének menete • Logikai gráf elkészítése(tevékenység végleges elhelyezése) • Ezen a gráfon a tevékenységek és események elhelyezése • Tevékenységek és események közötti kapcsolódások kidolgozása.

  16. A szerkesztés iránya lehet • Progresszív (előrehaladó) • Retrográd (visszafelé haladó) • A kettő kombinációja

  17. A CPM eseményjegyzék • Az esemény számát, • Az eseményre vonatkozó számítások eredményeit, • Megelőző, követő eseményeket, • Egyéb számszerűséget, információt, intézkedésekért felelősök megjelölését.

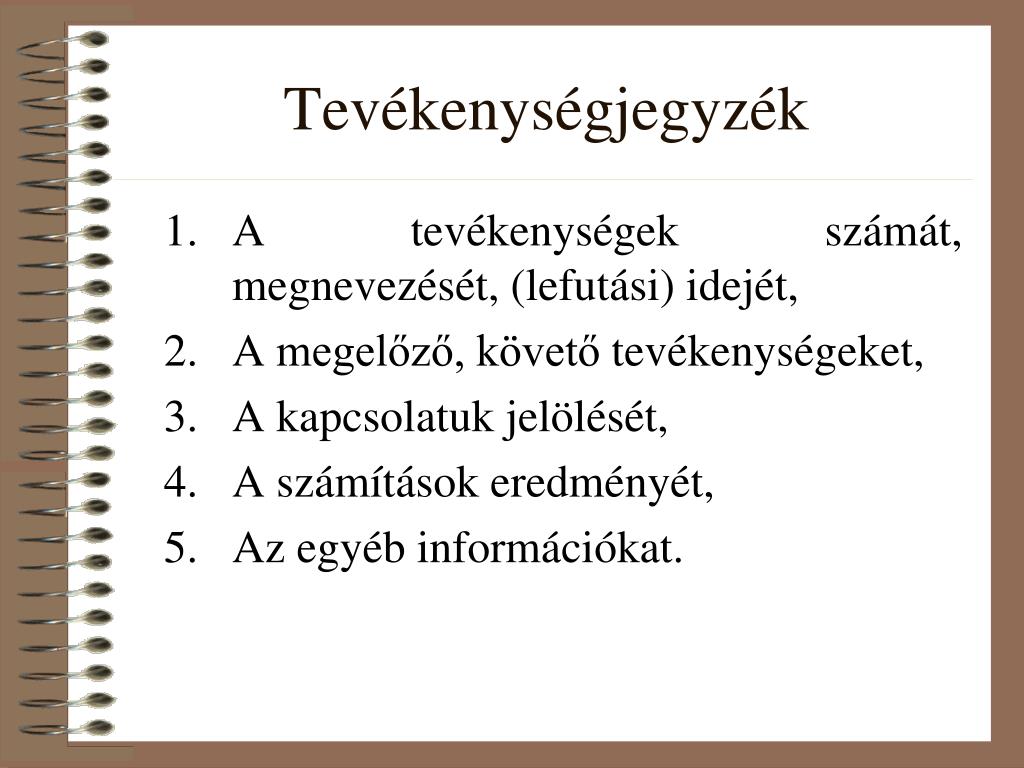

  18. Tevékenységjegyzék • A tevékenységek számát, megnevezését, (lefutási) idejét, • A megelőző, követő tevékenységeket, • A kapcsolatuk jelölését, • A számítások eredményét, • Az egyéb információkat.

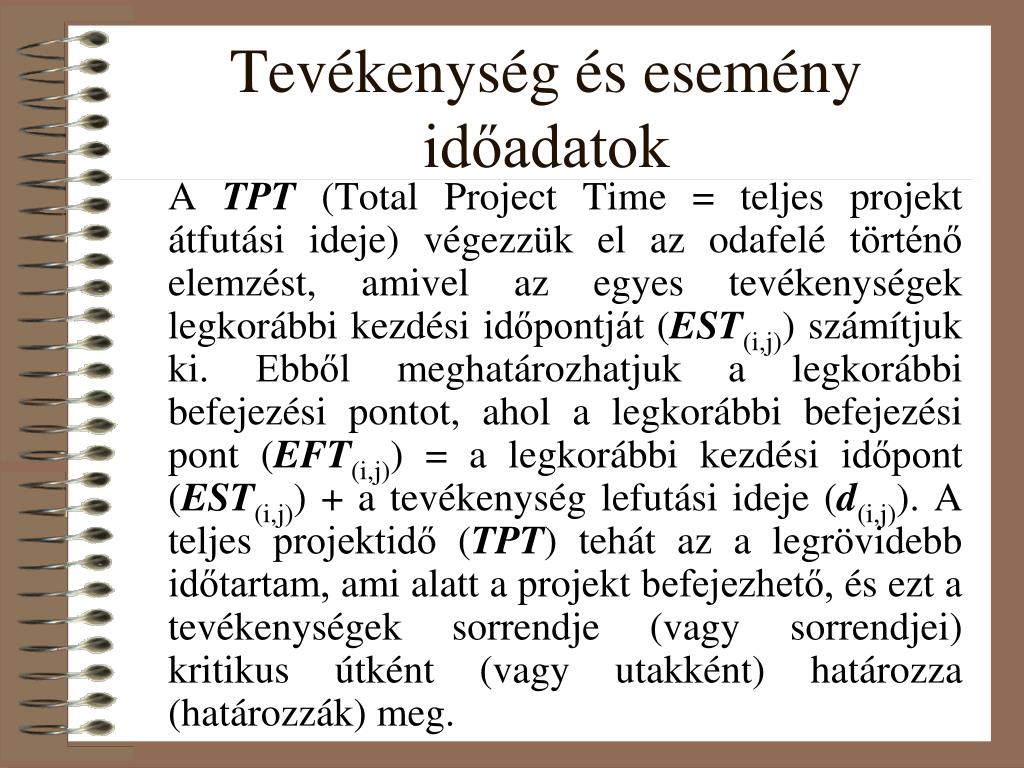

  19. Tevékenység és esemény időadatok A TPT (Total Project Time = teljes projekt átfutási ideje) végezzük el az odafelé történő elemzést, amivel az egyes tevékenységek legkorábbi kezdési időpontját (EST(i,j)) számítjuk ki. Ebből meghatározhatjuk a legkorábbi befejezési pontot, ahol a legkorábbi befejezési pont (EFT(i,j)) = a legkorábbi kezdési időpont (EST(i,j)) + a tevékenység lefutási ideje (d(i,j)). A teljes projektidő (TPT) tehát az a legrövidebb időtartam, ami alatt a projekt befejezhető, és ezt a tevékenységek sorrendje (vagy sorrendjei) kritikus útként (vagy utakként) határozza (határozzák) meg.

  20. Tevékenység és esemény időadatok A kritikus út meghatározására a retrográd számítás elvégzése után kerülhet sor, így a tevékenység legkésőbbi kezdési pontját (LST(i,j)), valamint a hozzá tártozó legkésőbbi befejezési időpontot (LFT(i,j)) határozzák meg a következőképpen: Legkésőbbi kezdési időpont(LST(i,j))= legkésőbbi befejezési időpont(LFT(i,j)) – tevékenység lefutási ideje (d(i,j)).

  21. Tevékenység és esemény időadatok Egy csomóponthoz (eseményhez) két idő tartozik. (1) a progresszív elemzésből az esemény legkorábbi bekövetkezésének időpontja (EETi), vagyis az a legkorábbi időpont, amelyre az eseményt realizálni lehet; (2) a retrográd elemzésből az esemény legkésőbbi bekövetkezésének időpontja (LETi), vagyis az a legkésőbbi időpont, amelyre az eseményt realizálni kell.

  22. A hálószerkesztés során előforduló logikai hibák • Több kezdő illetve végpont. • Kör a hálózatban. • Helytelen logikai összerendelés.

  23. A hálószerkesztés során előforduló logikai hibák

  24. 5.
