Энергосберегающие приводы насосных и компрессорных агрегатов

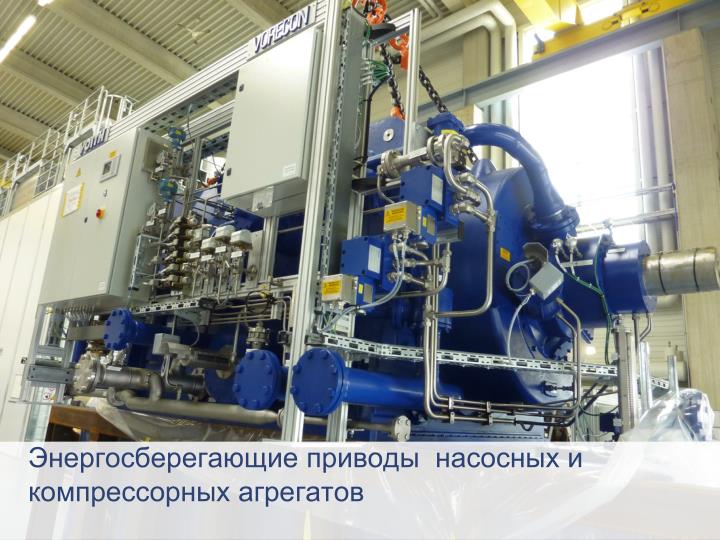

1. Энергосберегающие приводы насосных и компрессорных агрегатов Industry Applications | Martin Richter | 2012-10-15

2. Voith Turbo – одно из подразделений концерна Voith AG • Концерн Voith AG • Основан в1867 году • 42 000 сотрудников в 180 странах мира • 270 фирм • Годовой объем продукции: 5,7млрд.Евро Presentation | August 21, 2014 | 2

3. Дроссельное регулирование Регулирование частоты вращения вала насоса Байпассирование Замена рабочего колеса насоса Основные способы регулирования производительности электроприводных агрегатов Presentation | August 21, 2014 | 3

4. Приводы, регулирующие производительность • 65МВт • свыше 20.000 об/мин • ВОРЕКОН • > 300 единиц • ГМ типа S • > 18,000 единиц • ГМ типа R..K.. • > 12,000 единиц • Гидротранс- • форматоры • > 6,000 ед. Фойт Турбо - ведущий производитель гидродинамических приводов Presentation | June 24, 2013| 4

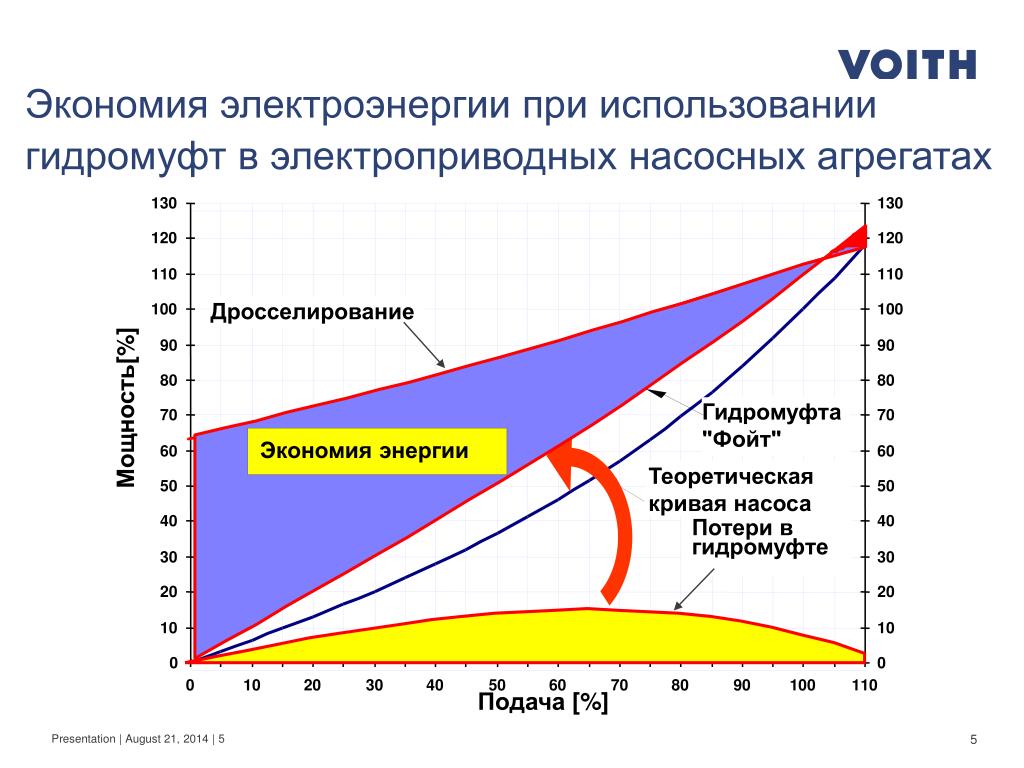

5. 130 130 120 120 110 110 Дросселирование 100 100 90 90 80 80 Мощность[%] Гидромуфта "Фойт" 70 70 Экономия энергии 60 60 Теоретическая кривая насоса 50 50 40 40 Потери в гидромуфте 30 30 20 20 10 10 0 0 0 10 20 30 40 50 60 70 80 90 100 110 Подача [%] Экономия электроэнергии при использовании гидромуфт в электроприводных насосных агрегатах Presentation | August 21, 2014 | 5

6. Пример применения регулируемых гидромуфт Применение: компрессорная станция магистрального газопровода КС-22, Россия Заказчик: ОАОГазпром • Оператор: «Волготрансгаз»,Чебоксары • Установлен: между э/двигателем и компрессором • Мощность:12.500 кВт • Скорость: 3.000 / 5.000 об/мин • Комментарии: в 2006 г. установлены 2 гидромуфты Tип гидромуфты:R 18 K 480 inv. Presentation | June 24, 2013| 6

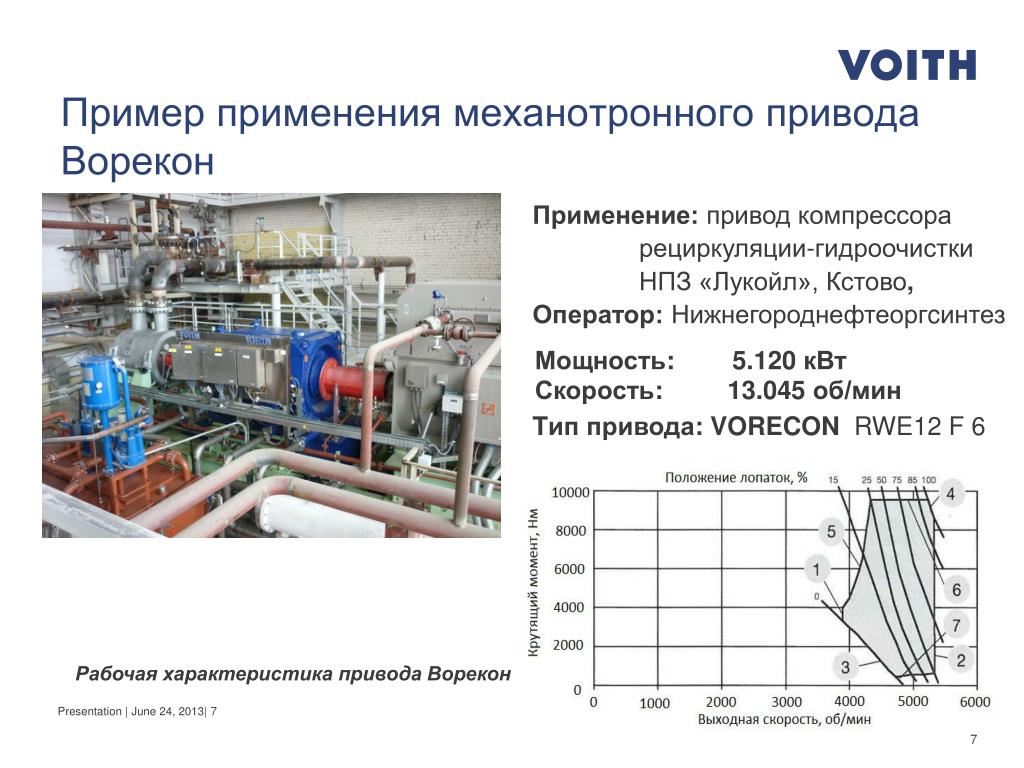

7. Пример применения механотронного приводаВорекон Применение: привод компрессора рециркуляции-гидроочистки НПЗ «Лукойл», Кстово, Оператор: Нижнегороднефтеоргcинтез Мощность:5.120 кВт Скорость:13.045 об/мин Tип привода:VORECONRWE12 F 6 • Рабочая характеристика привода Ворекон Presentation | June 24, 2013| 7

8. Комплектация гидродинамического и частотно-регулируемого приводов Маслоохладитель Гидромуфта Э/двигатель Фильтр гармоник Маслостанция Спец. э/двигатель Система кондиционирования Трансформатор Напорный бак Маслоохладитель Гидромуфта~ 25 m² ЧРП~ 130 m² Presentation | August 21, 2014 | 8

9. Сравнение гидромуфт с частотным регулированием: Гидромуфта Фойт Частотно регулируемый привод (ЧРП) Межсервисный интервал: 4 года Наработка на отказ 30 000 ч Обслуживание только сторонними организациями Быстрое физическое и моральное старение компонентов (элементной базы) Межсервисный интервал: 6 лет Наработка на отказ 154 000 ч Простота обслуживания своими силами Долгий срок службы Обеспеченность зап/частями на весь срок службы Presentation | August 21, 2014 | 9

10. Трансмагистральный нефтепровод «Восточная Сибирь – Тихий Океан (ВСТО) Первая и вторая очереди Presentation | August 21, 2014 | 10

11. Насосные станции ВСТО-1 • 5насосных станций, на каждой: • 4 насоса Sulzer, • Э/двигатели, 1.500 об/мин • Редуктор, 3.000 об/мин • Маслосистема • Частотно-регулируемый привод установлен в отдельном помещении Presentation | August 21, 2014 | 11

12. Насосные станции ВСТО - 2 • 9 насосных станций, • на каждой: • 4 насоса (НЭМ, Турбонасос), • Э/двигатели (Siemens, Элсиб) • 3.000 об/мин • Гидромуфты 715 SVL • 6.350 kW, 3.000 об/мин • Встроенная маслосистема Presentation | August 21, 2014 | 12

13. Насосные станции ВСТО -2 • НС № 40 + 41: • Насосы производства «Турбонасос» • Э/двигатели Элсиб • Гидромуфты 715 SVL • 6.350 kW, 3.000 об/мин • Встроенная маслосистема Presentation | August 21, 2014 | 13

14. Опыт использования на магистральном нефтепроводе во Франции • Насосная стнция в пригороде Парижа : • В эксплуатации находится с 1968 • Работает под открытым небом Presentation | August 21, 2014 | 14

15. Принцип разделения энергии в приводе Vorecon Presentation | August 21, 2014 | 15
