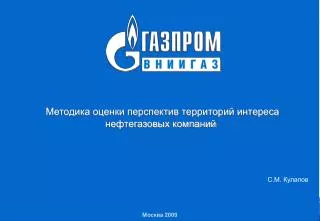

  1. Методика оценки перспектив территорий интереса нефтегазовых компаний С.М. Кулапов Москва 2009

  2. Технологическая схема комплексной методики оценки перспектив территорий интереса нефтегазовых компаний Технология реализуется на базе программного обеспечения ArcGis, ERDAS Imagine, Lessa и включает в себя ряд этапов: создание базы данных, включающей пространственно совмещенные наборы дистанционных, ландшафтных и геолого-геофизических данных, сформированной в соответствии с поставленными задачами; тематическую обработку и анализ данных, включающие визуальный анализ ДДЗ, обработку многозональных космических изображений (создание цветовых композиций, межканальные преобразования, различные виды классификаций); настройка алгоритма на геолого-геофизические особенности изучаемой территории, выделение в автоматическом режиме и обработка поисковых признаков, в том числе различные виды линеаментного анализа; комплексный анализ данных, реализующийся как путем послойного сопоставления растровых и векторных данных, так и с использованием методов многомерного статистического анализа (корреляционного, факторного и других); создание итоговых прогнозных карт в соответствии с поставленными задачами.

  3. Входные данные используемые в геоинформационных системах Геоинформационныесистемы Данные дистанционного зондирования Геология и геофизика Инфраструктура Нефть и газ Растительность Геодинамика Картографическая основа

  4. Сравнение спектральных каналов сенсоров некоторых основных оптических спутников Изменение растительности Минералообразование под воздействием просачивающихся флюидов Адсорбция углеводородов Тепловые каналы: -аварийность -неотектоника -и др.

  5. Предварительная обработка космических снимковАтмосферная коррекция Атмосферная коррекция данных Landsat/ETM+

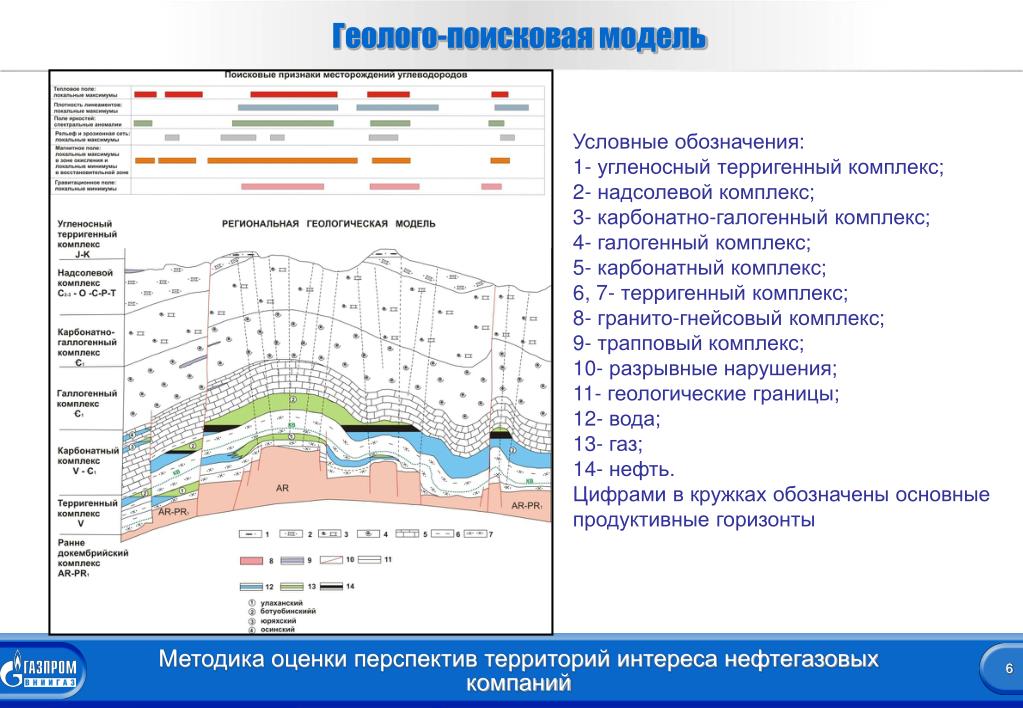

  6. Геолого-поисковая модель Условные обозначения: 1- угленосный терригенный комплекс; 2- надсолевой комплекс; 3- карбонатно-галогенный комплекс; 4- галогенный комплекс; 5- карбонатный комплекс; 6, 7- терригенный комплекс; 8- гранито-гнейсовый комплекс; 9- трапповый комплекс; 10- разрывные нарушения; 11- геологические границы; 12- вода; 13- газ; 14- нефть. Цифрами в кружках обозначены основные продуктивные горизонты

  7. Геомагнитная модель нефтегазового месторождения

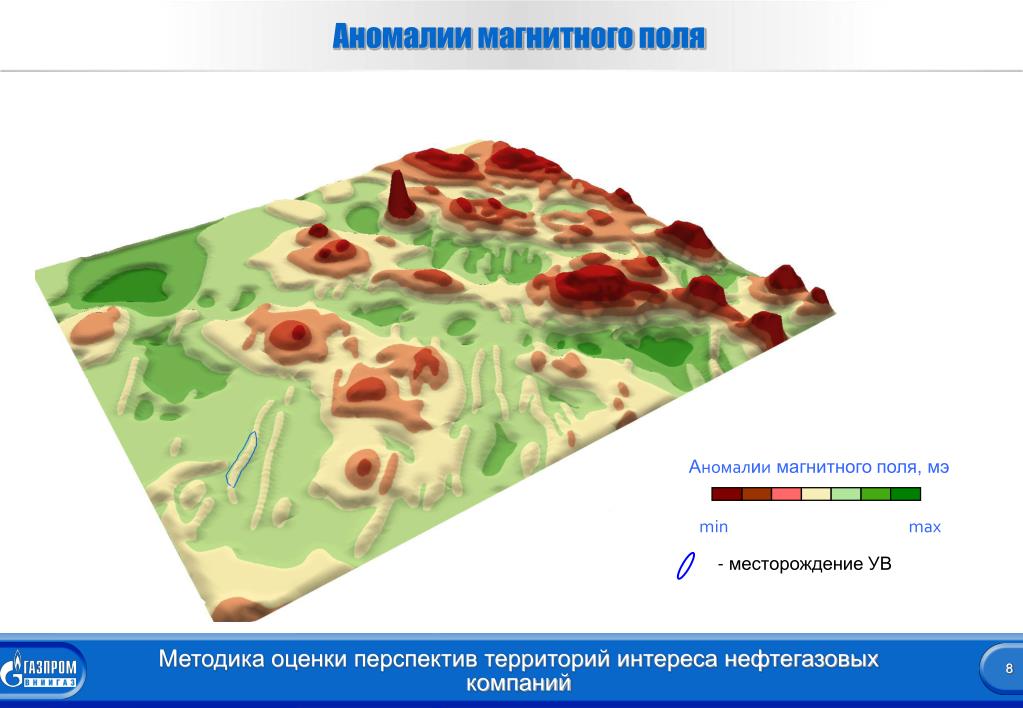

  8. - месторождение УВ Аномалии магнитного поля Аномалии магнитного поля, мэ min max

  9. Схематическая модель гравитационного поля над месторождением углеводородов Малоамплитудные локальные отрицательные аномалии в структуре гравитационного поля связанны с понижением плотности породы в коллекторе и повышенной трещиноватостью и раздробленностью над залежью

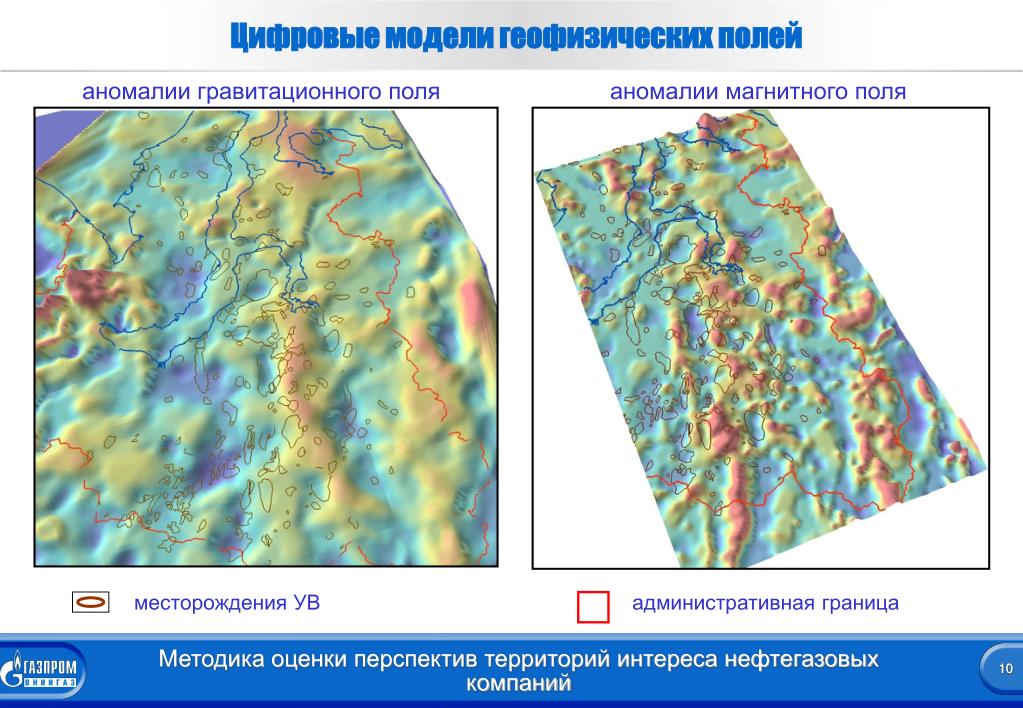

  10. Цифровые модели геофизических полей аномалии гравитационного поля аномалии магнитного поля -3,11 месторождения УВ административная граница

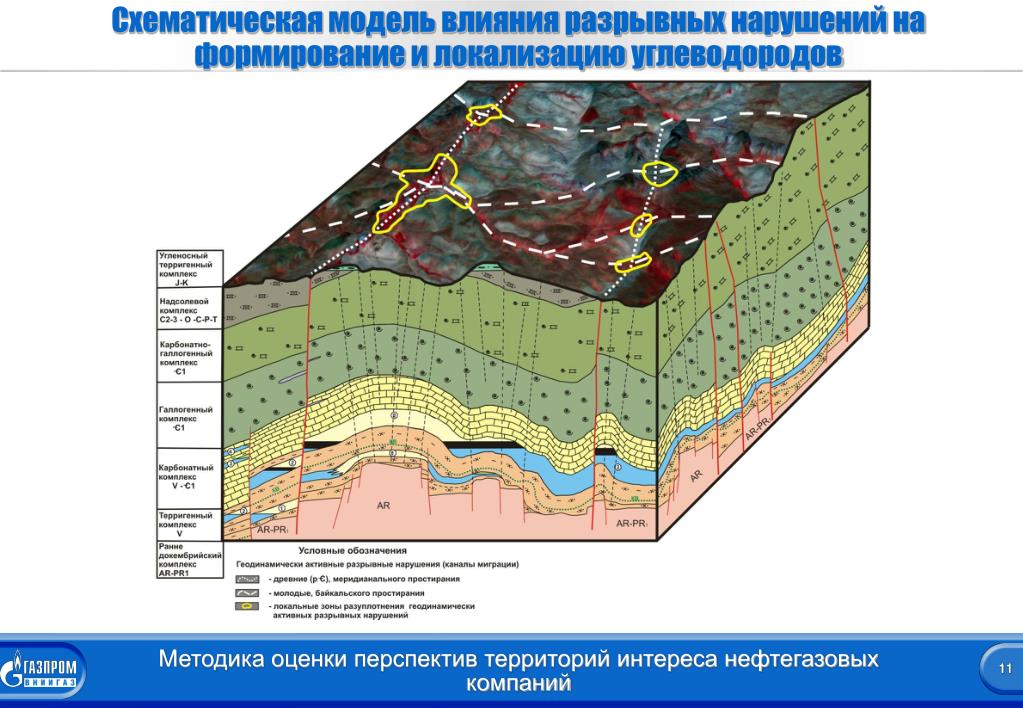

  11. Схематическая модель влияния разрывных нарушений на формирование и локализацию углеводородов

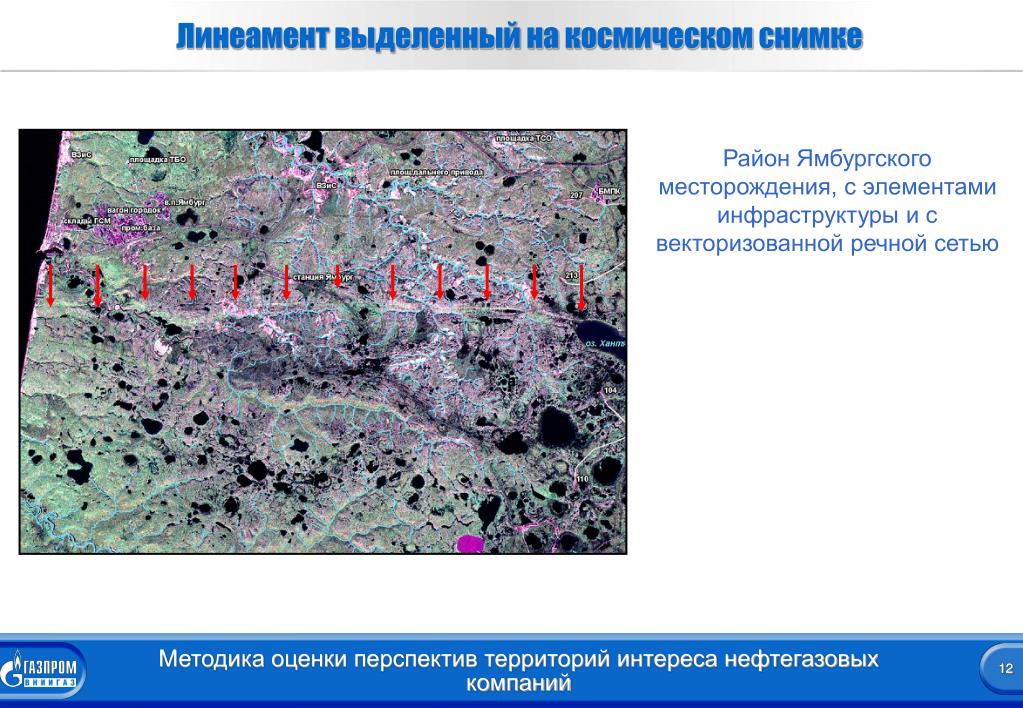

  12. Линеамент выделенный на космическом снимке Район Ямбургского месторождения, с элементами инфраструктуры и с векторизованной речной сетью а

  13. Разрывное нарушение в районе Бованенковского месторождения

  14. Неотектонические поднятия Локальные неотектонические поднятия, исходное космическое изображение (а) и результат его дешифрирования (б), полуостров Ямал Над антиклинальными ловушками образуется неотектоническое поднятие, дешифрируемое на КИ в виде кольцевой структуры

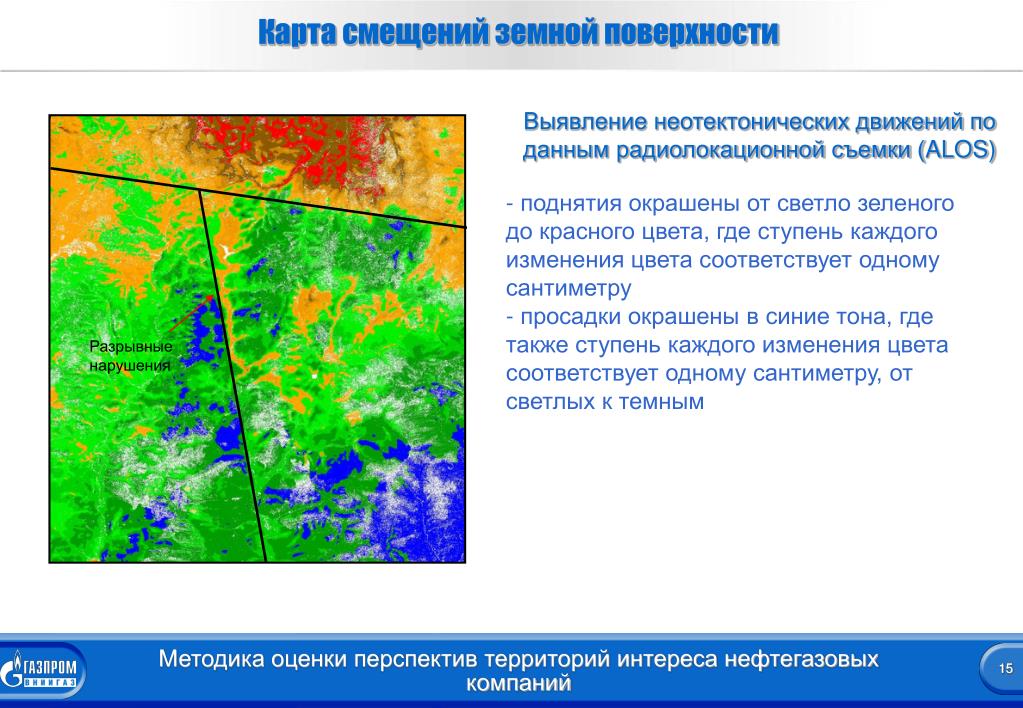

  15. Карта смещений земной поверхности Выявление неотектонических движений по данным радиолокационной съемки (ALOS) - поднятия окрашены от светло зеленого до красного цвета, где ступень каждого изменения цвета соответствует одному сантиметру - просадки окрашены в синие тона, где также ступень каждого изменения цвета соответствует одному сантиметру, от светлых к темным Разрывные нарушения

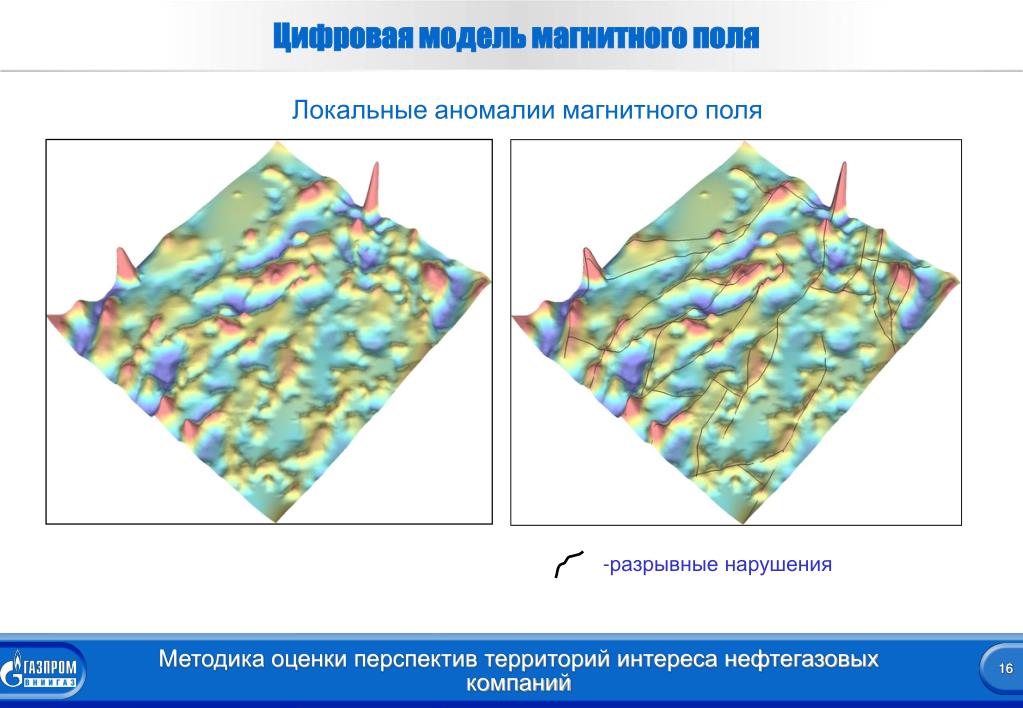

  16. Цифровая модель магнитного поля Локальные аномалии магнитного поля -разрывные нарушения

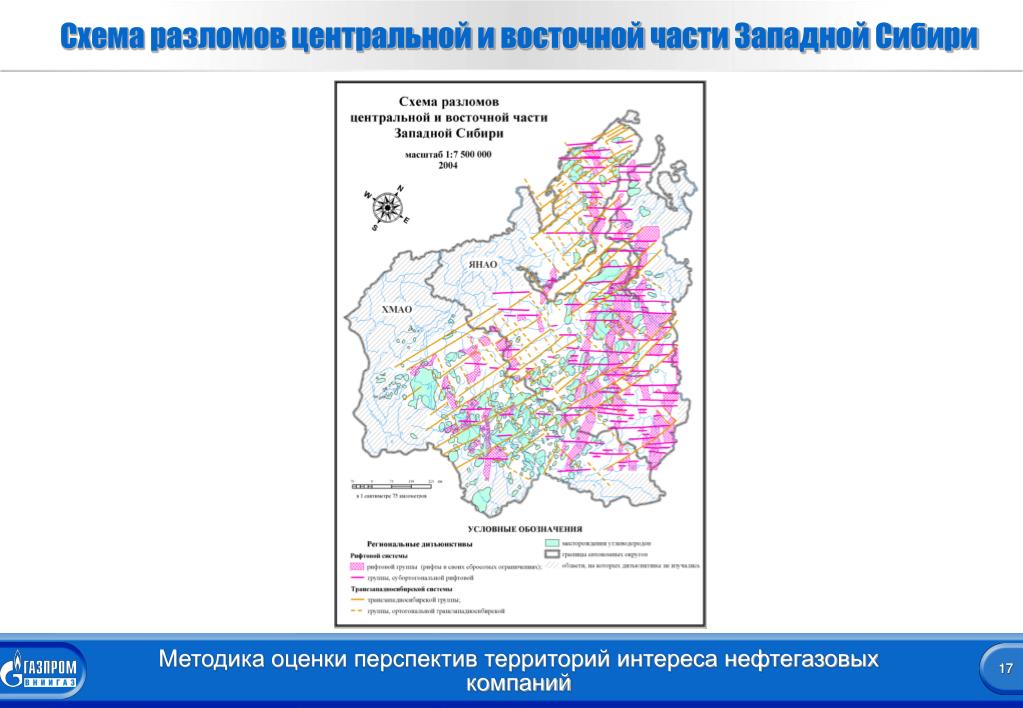

  17. Схема разломов центральной и восточной части Западной Сибири

  18. АВТОМАТИЗИРОВАННЫЙ ЛИНЕАМЕНТНЫЙ АНАЛИЗ Границы неотектонических блоков ЛИНЕАМЕНТЫ – ОСНОВА СТРУКТУРНОГО КАРКАСА Узлы пересечения линеаментов (трещин) – места повышенной флюидопроводимости 5 км Карта плотности линеаментов

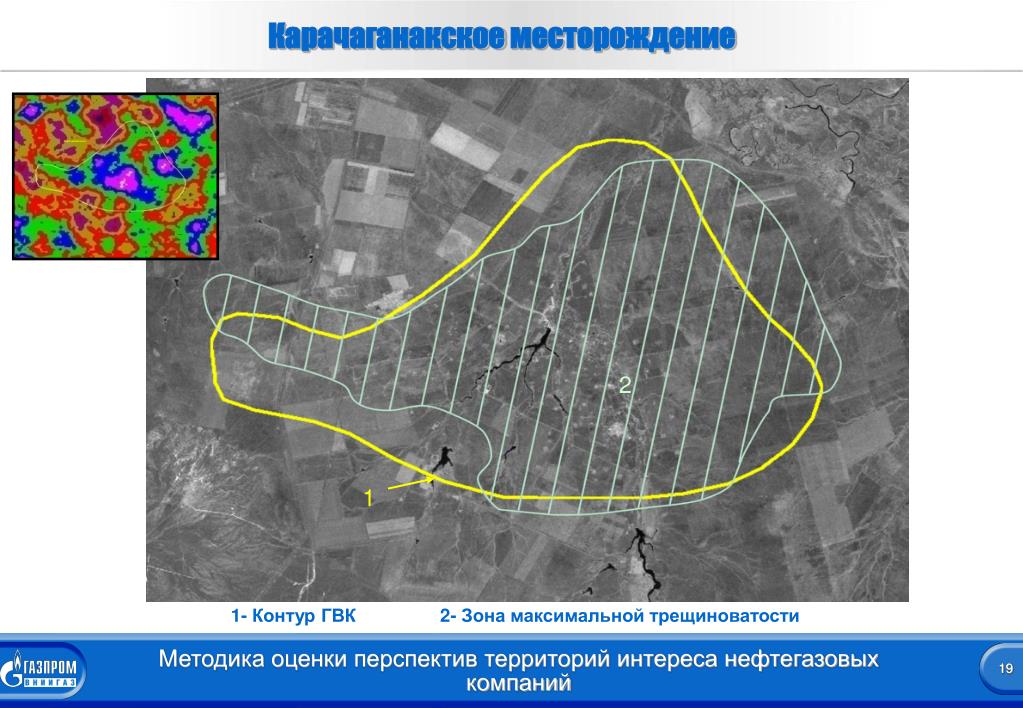

  19. Карачаганакское 2 1 Карачаганакское месторождение 1- Контур ГВК2- Зона максимальной трещиноватости

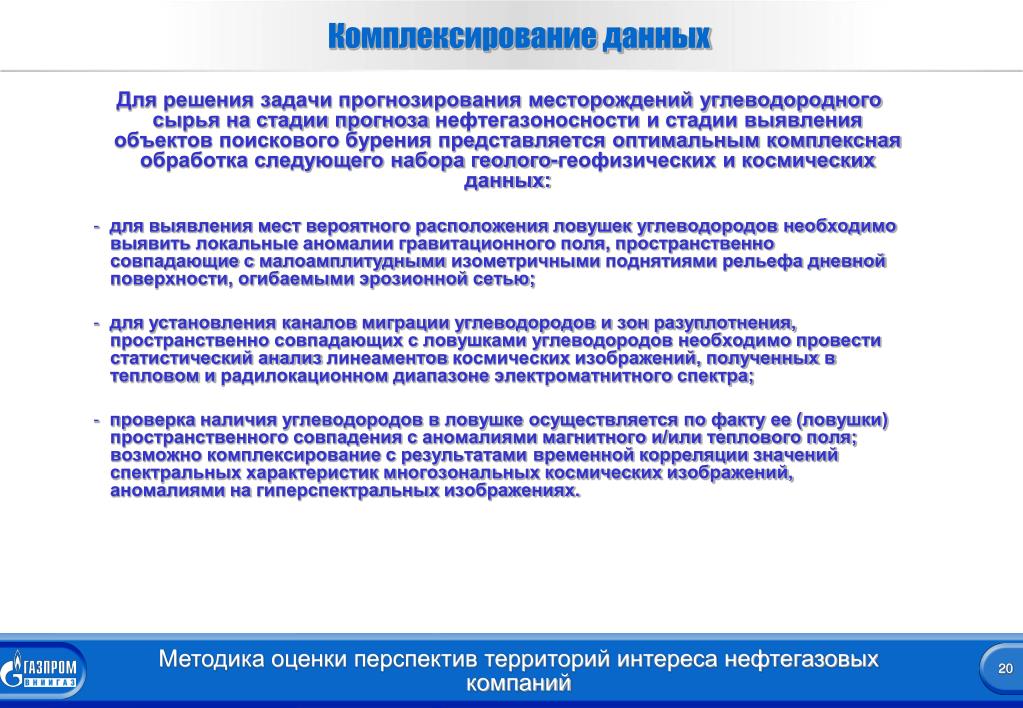

  20. Комплексирование данных Для решения задачи прогнозирования месторождений углеводородного сырья на стадии прогноза нефтегазоносности и стадии выявления объектов поискового бурения представляется оптимальным комплексная обработка следующего набора геолого-геофизических и космических данных: - для выявления мест вероятного расположения ловушек углеводородов необходимо выявить локальные аномалии гравитационного поля, пространственно совпадающие с малоамплитуднымиизометричными поднятиями рельефа дневной поверхности, огибаемыми эрозионной сетью; - для установления каналов миграции углеводородов и зон разуплотнения, пространственно совпадающих с ловушками углеводородов необходимо провести статистический анализ линеаментов космических изображений, полученных в тепловом и радилокационном диапазоне электроматнитного спектра; - проверка наличия углеводородов в ловушке осуществляется по факту ее (ловушки) пространственного совпадения с аномалиями магнитного и/или теплового поля; возможно комплексирование с результатами временной корреляции значений спектральных характеристик многозональных космических изображений, аномалиями на гиперспектральных изображениях.

  21. Площади перспективные на обнаружение УВ месторождения УВ Территория Ямало-Ненецкого Автономного Округа Один из результатов геолого-геофизического моделирования
