一、凸透镜成像

一、凸透镜成像. 【 观察 】. 透过下面两个凸透镜看到的不同情景. 是什么原因影响了凸透镜所成像的差异？. 【 思考 】. 【 探究 】. 凸透镜成像的特点. 猜想. 拓展. 方案. 结论. 二、探究凸透镜成像规律. 与 凸透镜焦距 和 物体到凸透镜距离 有关. （巧安装）. （选器材）. （移位置）. （记数据）. （看特点）. 1 、静态特点. 2 、动态规律. 1. 试用凸透镜的特殊光路解析成像原理. 2. 列举这些规律在现实生活中的应用实例. 【 探究 】. 凸透镜成像的特点. 二、探究凸透镜成像规律. 二、探究凸透镜成像规律.

xanti
Download Presentation

一、凸透镜成像

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

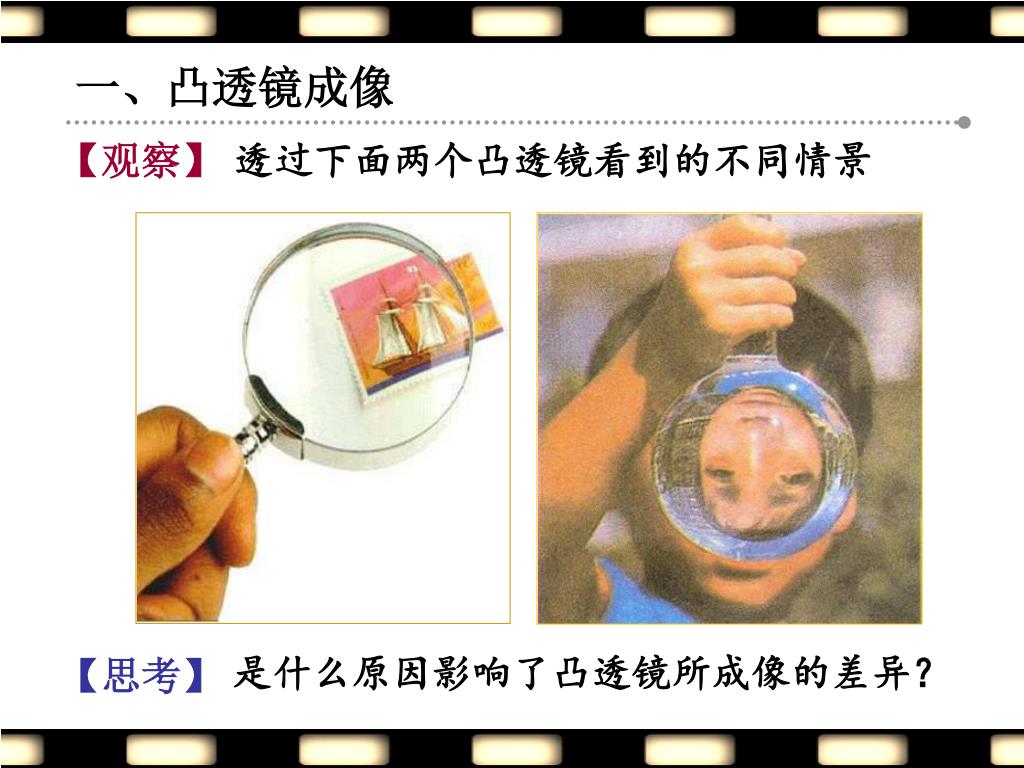

  1. 一、凸透镜成像 【观察】 透过下面两个凸透镜看到的不同情景 是什么原因影响了凸透镜所成像的差异？ 【思考】

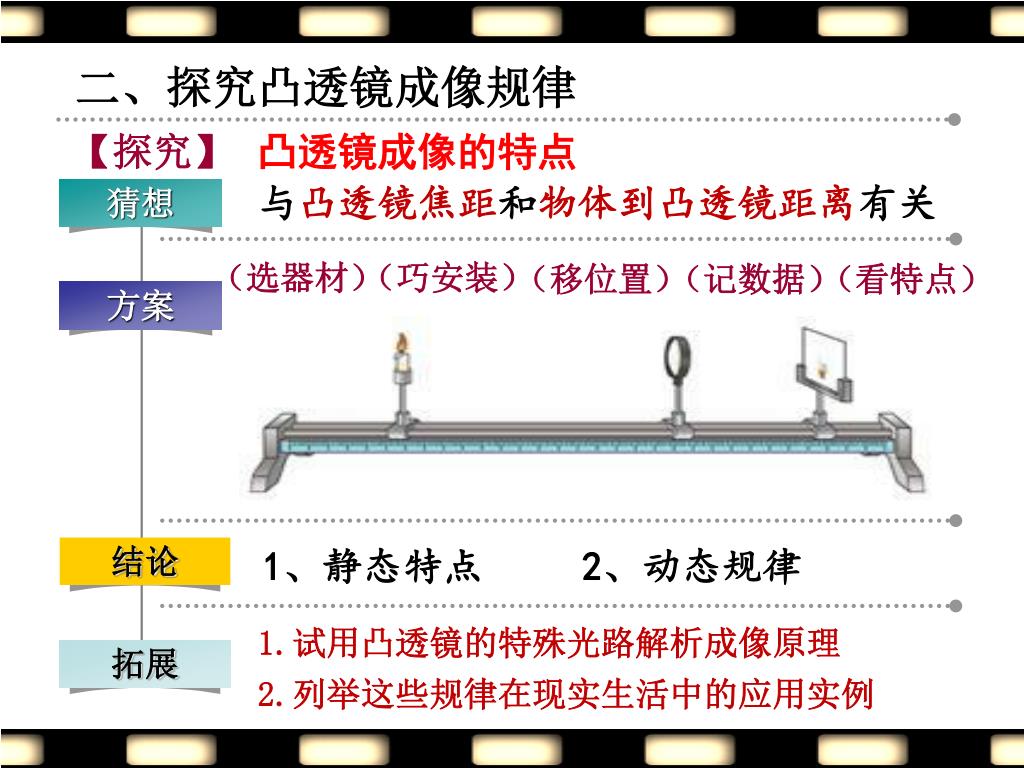

  2. 【探究】 凸透镜成像的特点 猜想 拓展 方案 结论 二、探究凸透镜成像规律 与凸透镜焦距和物体到凸透镜距离有关 （巧安装） （选器材） （移位置） （记数据） （看特点） 1、静态特点 2、动态规律 1.试用凸透镜的特殊光路解析成像原理 2.列举这些规律在现实生活中的应用实例

  3. 【探究】 凸透镜成像的特点 二、探究凸透镜成像规律

  4. 二、探究凸透镜成像规律 1、静态特点 【总结】

  5. 二、探究凸透镜成像规律 1、静态特点 【总结】 异侧 倒立 实像 缩小 2f>v>f 异侧 实像 v=2f 等大 倒立 放大 倒立 实像 异侧 v>2f 不成像 同侧 放大 正立 虚像 v>u 【归纳】 1.一倍焦距分虚实，两倍焦距分大小 2.实像异侧倒，虚像同侧正 3.像距大则像放大，像距小则像缩小

  6. 二、探究凸透镜成像规律 2、动态规律 【总结】 平行主光轴移动时 【归纳】 1.成实像时，物近像远，像变大。 2.成虚像时，物近像近，像变小。

  7. 二、探究凸透镜成像规律 2、动态规律 【总结】 垂直主光轴移动时 【归纳】 1.成倒像时，物上升像下降，方向相反。 2.成正像时，物上升像上升，方向相同。

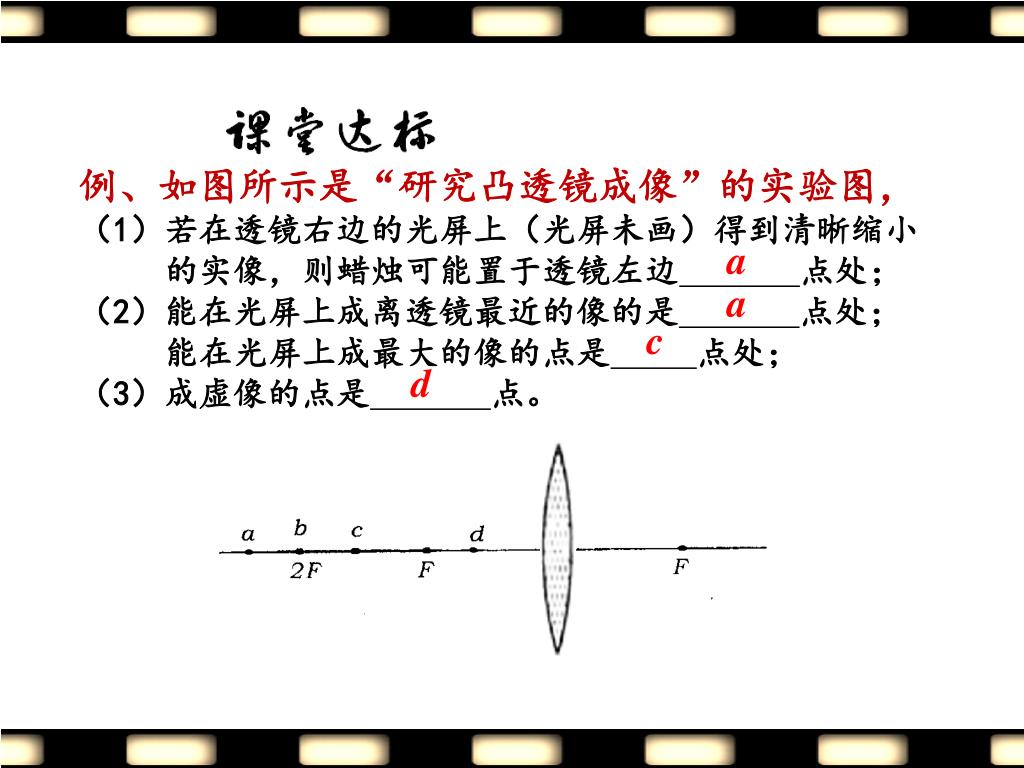

  8. 例、如图所示是“研究凸透镜成像”的实验图，例、如图所示是“研究凸透镜成像”的实验图， （1）若在透镜右边的光屏上（光屏未画）得到清晰缩小 的实像，则蜡烛可能置于透镜左边点处； （2）能在光屏上成离透镜最近的像的是点处； 能在光屏上成最大的像的点是点处； （3）成虚像的点是点。 a a c d

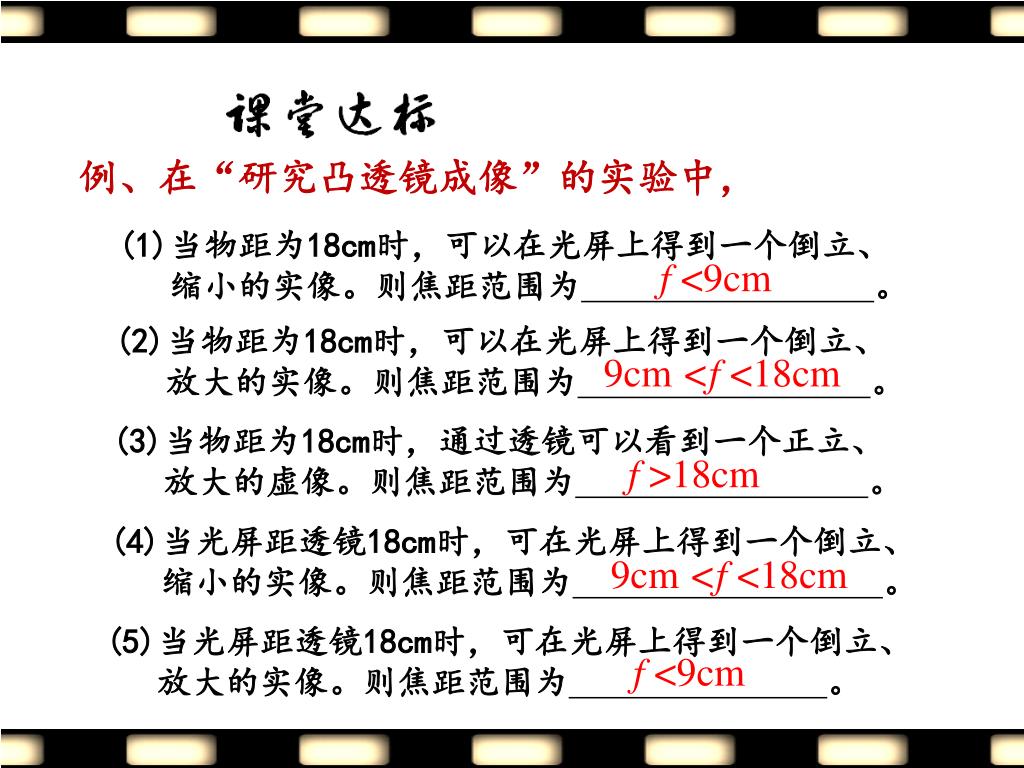

  9. 例、在“研究凸透镜成像”的实验中， (1)当物距为18cm时，可以在光屏上得到一个倒立、 缩小的实像。则焦距范围为。 f <9cm (2)当物距为18cm时，可以在光屏上得到一个倒立、 放大的实像。则焦距范围为。 9cm <f <18cm (3)当物距为18cm时，通过透镜可以看到一个正立、 放大的虚像。则焦距范围为。 f >18cm (4)当光屏距透镜18cm时，可在光屏上得到一个倒立、 缩小的实像。则焦距范围为。 9cm <f <18cm (5)当光屏距透镜18cm时，可在光屏上得到一个倒立、 放大的实像。则焦距范围为。 f <9cm

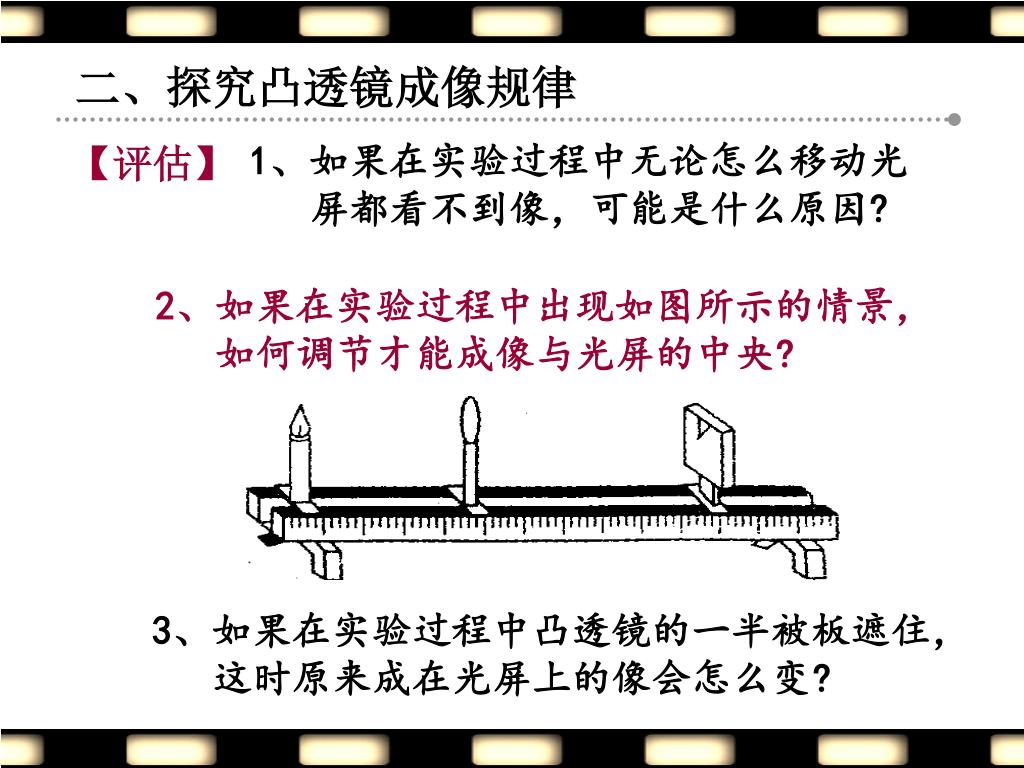

  10. 二、探究凸透镜成像规律 1、如果在实验过程中无论怎么移动光 屏都看不到像，可能是什么原因? 【评估】 2、如果在实验过程中出现如图所示的情景， 如何调节才能成像与光屏的中央? 3、如果在实验过程中凸透镜的一半被板遮住， 这时原来成在光屏上的像会怎么变?

  11. 三、凸透镜成像的原理 为什么凸透镜能如此成像呢？ 【思考】 【活动】 试用凸透镜特殊光路解析成像规律

  12. 四、凸透镜成像的应用 试解析其结构特点和工作原理 【放大镜】 1.u<f 时，成正立放大虚像，物像同侧。 2.成虚像时，物近像近，像变小。 【使用】 1. 如何透过放大镜看到更大的像？ 2. 制作放大镜应选焦距长还是短的凸透镜？

  13. 四、凸透镜成像的应用 试解析其结构特点和工作原理 【照相机】

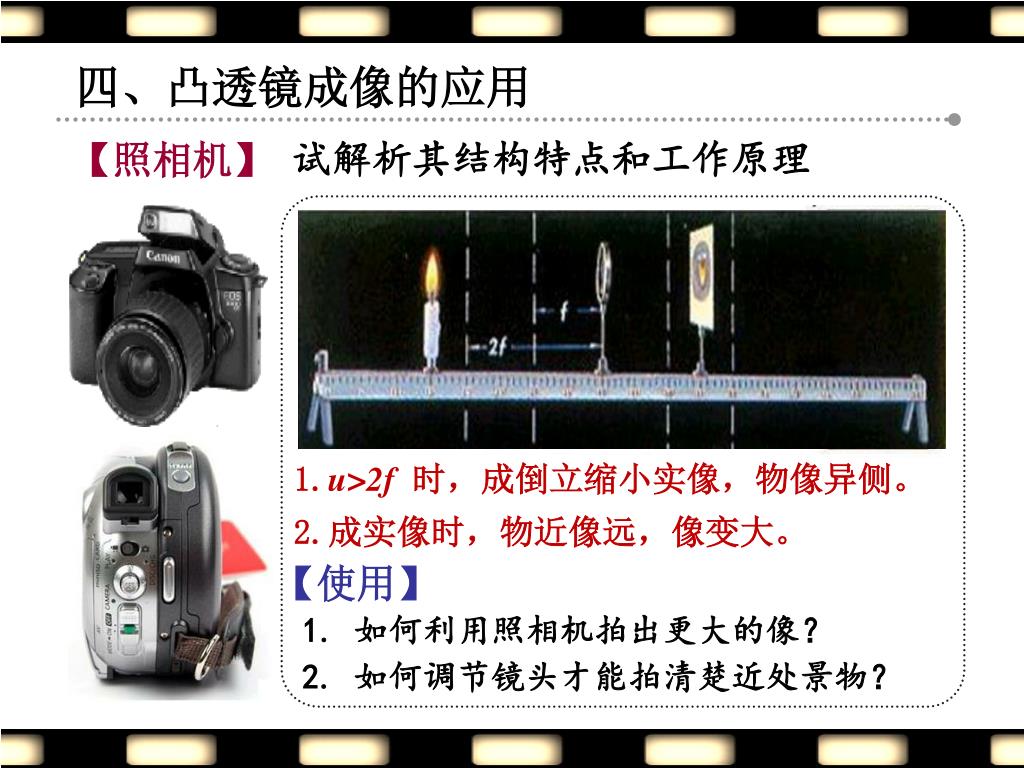

  14. 四、凸透镜成像的应用 试解析其结构特点和工作原理 【照相机】 1.u>2f 时，成倒立缩小实像，物像异侧。 2.成实像时，物近像远，像变大。 【使用】 1. 如何利用照相机拍出更大的像？ 2. 如何调节镜头才能拍清楚近处景物？

  15. 四、凸透镜成像的应用 试解析其结构特点和工作原理 【投影仪】

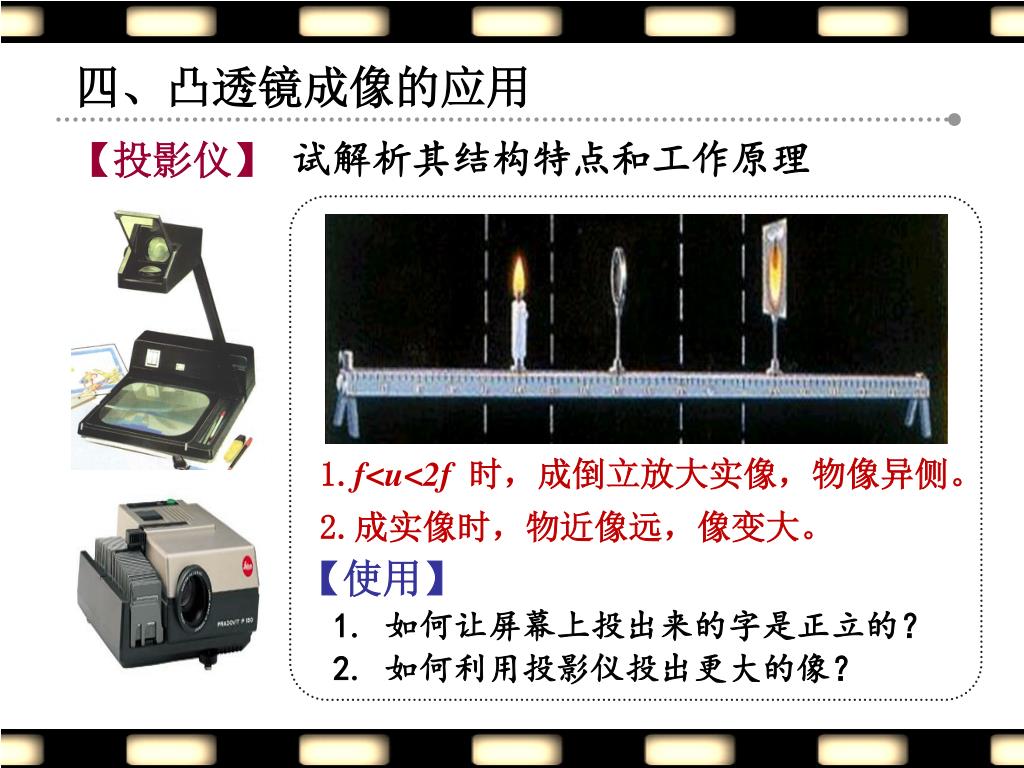

  16. 四、凸透镜成像的应用 试解析其结构特点和工作原理 【投影仪】 1.f<u<2f 时，成倒立放大实像，物像异侧。 2.成实像时，物近像远，像变大。 【使用】 1. 如何让屏幕上投出来的字是正立的？ 2. 如何利用投影仪投出更大的像？

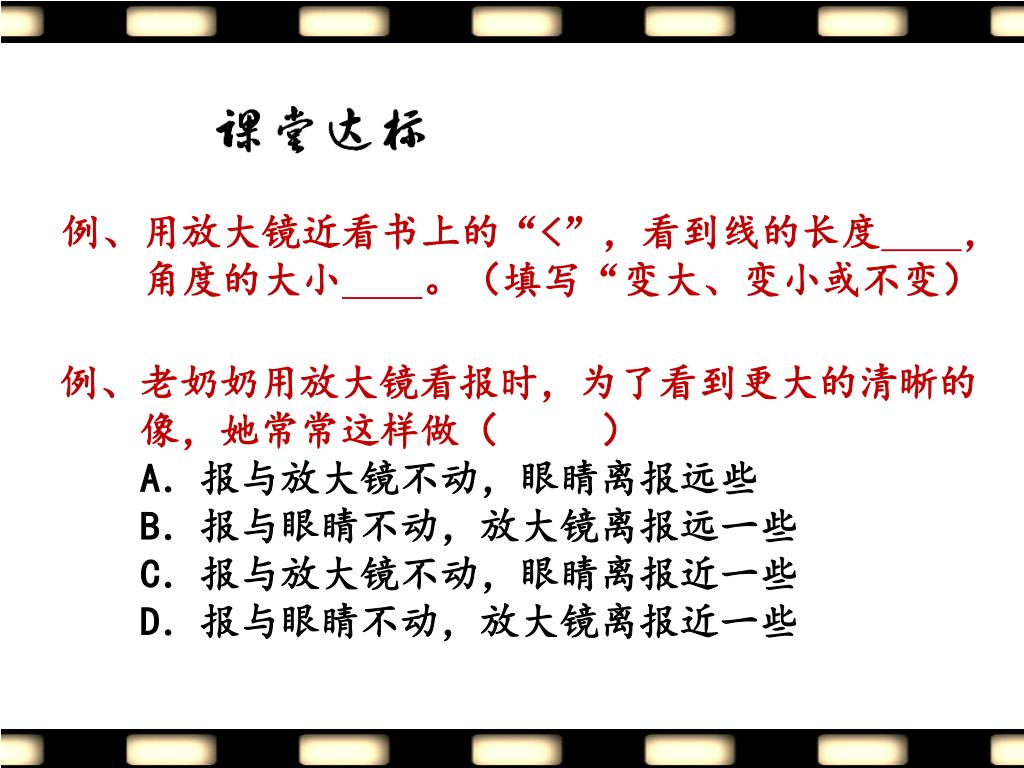

  17. 例、用放大镜近看书上的“<”，看到线的长度， 角度的大小。（填写“变大、变小或不变） 例、老奶奶用放大镜看报时，为了看到更大的清晰的 像，她常常这样做（　 ）A．报与放大镜不动，眼睛离报远些B．报与眼睛不动，放大镜离报远一些C．报与放大镜不动，眼睛离报近一些D．报与眼睛不动，放大镜离报近一些

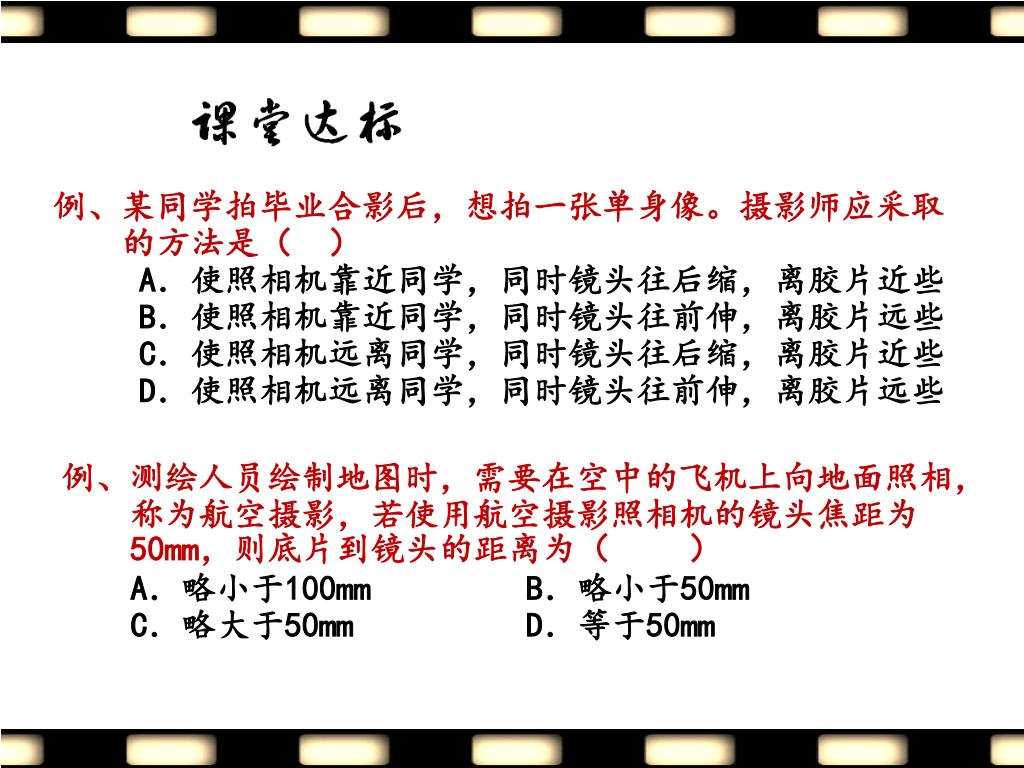

  18. 例、某同学拍毕业合影后，想拍一张单身像。摄影师应采取例、某同学拍毕业合影后，想拍一张单身像。摄影师应采取 的方法是（　） A．使照相机靠近同学，同时镜头往后缩，离胶片近些 B．使照相机靠近同学，同时镜头往前伸，离胶片远些 C．使照相机远离同学，同时镜头往后缩，离胶片近些 D．使照相机远离同学，同时镜头往前伸，离胶片远些 例、测绘人员绘制地图时，需要在空中的飞机上向地面照相， 称为航空摄影，若使用航空摄影照相机的镜头焦距为 50mm，则底片到镜头的距离为（   ） A．略小于100mm B．略小于50mm C．略大于50mm D．等于50mm

  19. 例、在农村放映电影，试镜头时，发现屏上的影像小了例、在农村放映电影，试镜头时，发现屏上的影像小了 一点，应当怎样调整放映机（　 ） A．放映机离屏远一些，胶片离镜头远一些 B．放映机离屏远一些，胶片离镜头近一些 C．放映机离屏近一些，胶片离镜头远一些 D．放映机离屏近一些，胶片离镜头近一些 例、用照相机拍摄水池底部的物体时，若保持照相机 的位置不变，比较池中有水和无水两种情况（假 设两种情况下，人眼看到的物体等大），则有水 时（  ）A．暗箱应略短一些，得到的像会略大些B．暗箱应略短一些，得到的像会略小些C．暗箱应略长一些，得到的像会略大些D．暗箱应略长一些，得到的像会略小些
