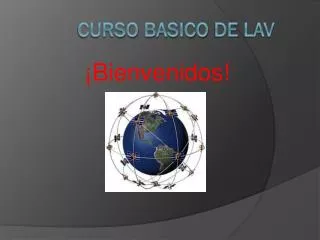

  1. ¡Bienvenidos! curso basico de lav

  2. Sistema Global de navegacion por Satelite (GNSS) • GPS • GLONASS • GALILEO • BEIDOU

  3. Inicio del GPS(Global PositioningSystem) Sistema mundial de navegación por satélite desarrollado, instalado y operado por el Departamento de Defensa de EU. Éste sistema se compone de 24 satélites que rodean la Tierra en 6 órbitas ya definidas (sincronizadas) para cubrir toda la superficie terrestre.

  4. ¿Cómo se compone el sistema de GPS? 1.- Satélites alimentados con 2 o más celdas solares.

  5. ¿Cómo se compone el sistema de GPS? 2.- Estaciones de Control Terrestres.

  6. ¿Cómo se compone el sistema de GPS?

  7. ¿Qué características tiene la señal? La señal de GPS tiene las siguientes características: - Disponibilidad permanente (24 h x 365 días). - No implica ningún costo. - Cobertura a nivel mundial. - Señal unidireccional (RX). - Nivel de RX débil, requiere línea de vista al cielo.

  8. ¿Qué información puedo obtener de ella? La información obtenida a través de los satélites de GPS son: - Latitud. - Longitud. - Altitud. - Rumbo. - Velocidad. - Tiempo 2D 3D

  9. ¿2D y 3D? 2D

  10. ¿2D y 3D? 3D

  11. ¿Qué aplicaciones aprovechan esta señal? Existen varios tipos de aplicaciones tanto civiles como militares que actualmente la utilizan, como: - Navegación Aérea, Marítima y Terrestre. - Deportes extremos. - Exploración. - Sistemas de información geográfica. - Direccionamiento de antenas en redes de datos inalámbricas. - Sistemas de Localización Vehicular y Personal.

  12. ¿Qué es un sistema de localización? Es un sistema de seguridad y administración estricto de flotillas o personas que nos permite analizar y procesar información sensible en tiempo real de nuestras unidades. Con los índices de inseguridad actuales, un sistema de esta índole es esencial para el patrimonio familiar o del negocio.

  13. ¿Qué tipos de localización existen? Básicamente la podemos clasificar en 2: - Localización Pasiva. - Localización Activa.

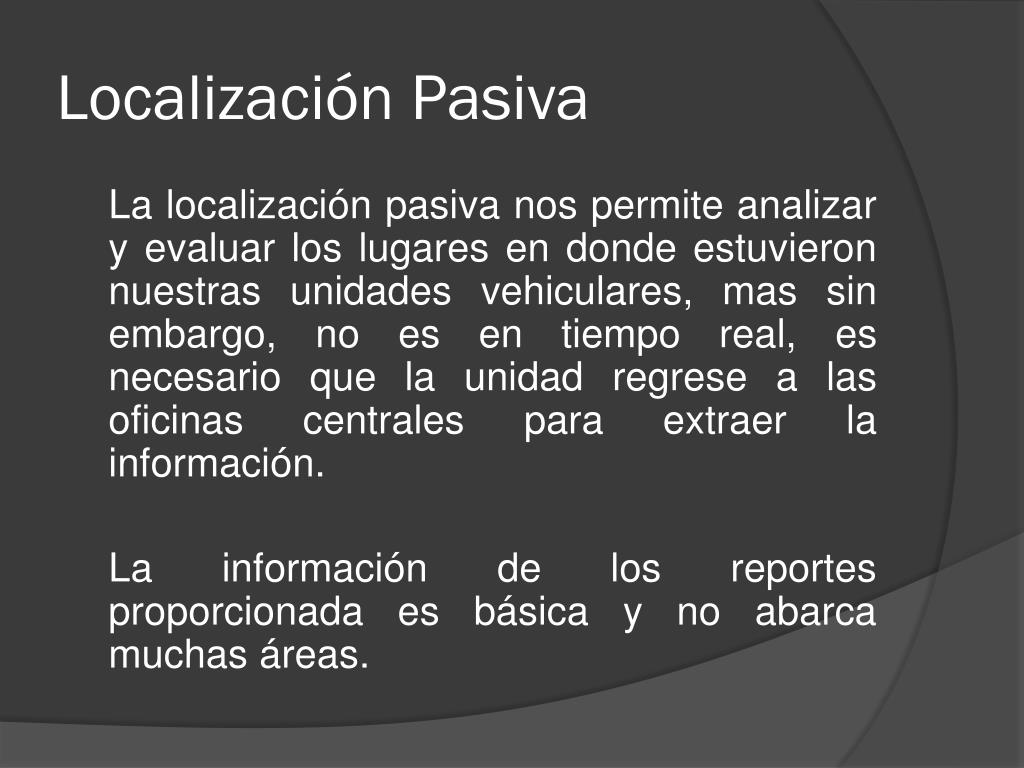

  14. Localización Pasiva La localización pasiva nos permite analizar y evaluar los lugares en donde estuvieron nuestras unidades vehiculares, mas sin embargo, no es en tiempo real, es necesario que la unidad regrese a las oficinas centrales para extraer la información. La información de los reportes proporcionada es básica y no abarca muchas áreas.

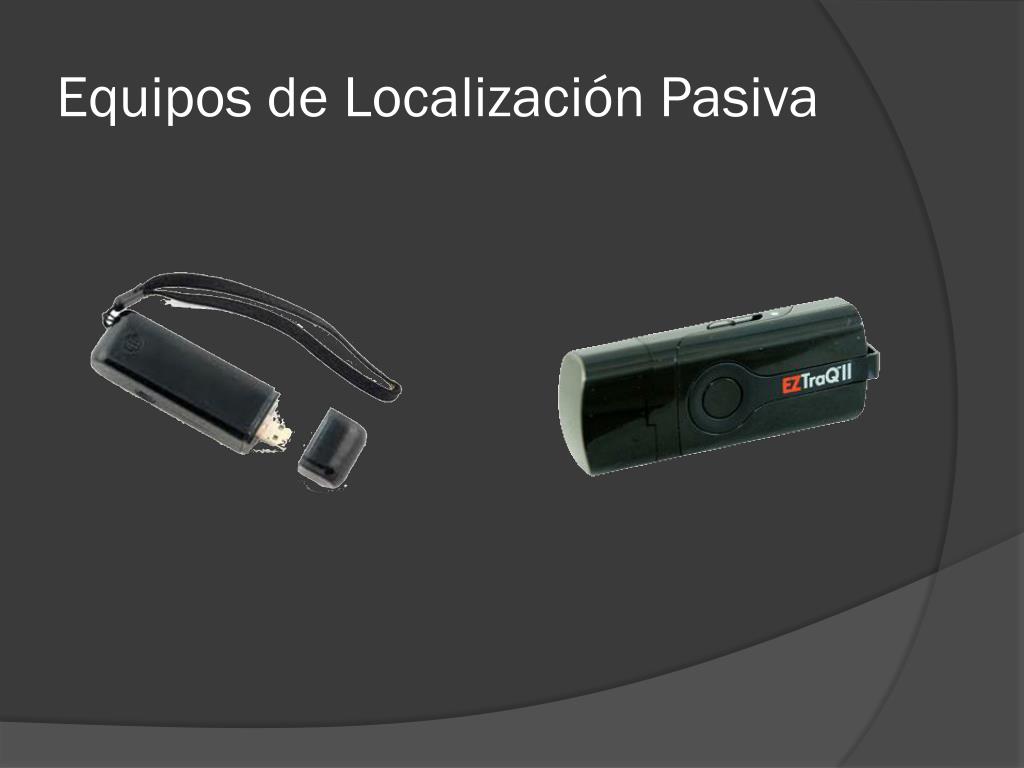

  15. Equipos de Localización Pasiva

  16. Localización Activa Este tipo de localización típicamente se puede llevar a cabo de 3 formas diferentes: - Mediante sistemas de radiocomunicación. - Mediante plataformas de monitoreo a tarvés de telefonía celular (GPRS). - Interactuando directamente con el equipo de localización vehicular o personal vía celular usando comandos en mensajes de texto (SMS).

  17. ¿Qué tecnología se utiliza para enviar los datos de localización? GPRS (General Packet Radio Service) Tecnología basada en la transmisión por paquetes de datos. Se utiliza para el envío de mensajes cortos de texto (SMS), multimedia (MMS), acceso a Internet (WAP), etc. NMEA (National Marine ElectronicsAssociation) Protocolo estándar a través del cual los equipos con GPS pueden comunicarse los unos con los otros (ASCII).

  18. Equipos de Localización Activa Móviles GSM2418 TK7302HK

  19. Equipos de Localización Activa Portátiles GSM-2428K TK-3180K

  20. Localización Vía Radio Señal de Satélite Cada unidad Equipada con antena receptora de GPS y Radio Kenwood TK-7302/8302 Sistema de Repetición Para ampliación de cobertura Radio TK-7302/8302 Antena Receptora GPS GM158DB15 Centro Despacho PC con Software para Despacho y localización FLAV 2.0G y Radio Kenwood TK-7180HK/8180HK Radios Portátiles TK-2312/3312 con antena con micrófono de solapa KMC-48GPS (Incluye antena receptora de GPS)

  21. Localización Vía Radio Sistema FLAV3.0G

  22. Localización Vía Radio • Ventajas de este sistema: • - No existen pagos por la utilización de los mapas. • - Actualizaciones periódicas de los mapas y desarrollo de nuevas características sin cargo adicional. • - Manejo más versátil del software. • - Mayor dinamismo en el manejo de los historiales. • - Utiliza un motor de base de datos más potente (SQL Server Express). • Desventaja: • - Cobertura limitada al sistema de radio.

  23. Localización Vía Radio Ideal para: - Industria. - Negocios - Construcción. - Transportistas. - Seguridad Pública.

  24. Localización desde Plataforma NOVIT

  25. Localización desde Plataforma Para demostraciones, pueden ingresar a: www.novitgps.com usuario: demo contraseña: demo

  26. Localización desde Plataforma Existen muchas plataformas que brindan herramientas de monitoreo y gestión a sus usuarios a nivel mundial. Cada una de ellas ofrece ciertos servicios que otras tal vez no han implementado o tienen integraciones personalizadas según la necesidad de sus clientes.

  27. Localización desde Plataforma Así mismo, dependiendo de las funcionalidades que se vayan a utilizar en el sistema, tenemos que la plataforma debe proveer a sus clientes los archivos de programación de sus equipos, o en su defecto, llevar a cabo la programación de los mismos por personal capacitado para ello.

  28. Localización desde Plataforma • Ventajas de este sistema: • - Cobertura extendida a nivel Nacional e Internacional. • - Actualizaciones periódicas de los mapas y desarrollo de nuevas características sin cargo adicional. • - Interfaz multiplataforma para diferentes dispositivos. • Desventaja: • - Cada unidad en el sistema tiene un costo mensual. • - El cliente final debe monitorear sus propias unidades, la renta es de la plataforma.

  29. Localización desde Plataforma Ideal para: - Transporte Nacional. - Transporte Internacional. - Transporte Privado. - Seguridad Publica

  30. PROGRAMACION DE EQUIPOS EPCOM

  31. Cable de Programación Serial

  32. PROGRAMACION DE EQUIPOS ENFORA

  33. Script para Plataforma Novit AT&F AT&W AT+CGDCONT=1,"IP","internet.itelcel.com","",0,0 AT%CGPCO=1,"webgprs,webgprs2002",0 AT$FRIEND=1,1,"173.203.56.14" AT$udpapi=,6999 AT$wakeup=0,1 AT$EVTIM1=45 AT$EVTIM2=15 AT$EVENT=12,1,12,1,1 AT$EVENT=12,0,16,10,1000000 AT$EVENT=12,3,43,1,0 AT$EVENT=12,3,43,2,0 AT$EVENT=12,3,40,0,1580621 AT$EVENT=13,1,13,1,1 AT$EVENT=13,3,43,1,0 AT$EVENT=13,3,43,2,0 AT$EVENT=13,3,40,8,1580621 AT$EVENT=14,0,0,0,0 AT$EVENT=14,3,40,0,33611214 ATS0=2 AT$areg=2 AT&W AT$RESET

  34. Programación de un equipo ENFORA En este caso particular, debemos utilizar el software “TOPTEC”, el cual nos ayudará a programar los equipos GSM2418 y GSM2428K.

  35. Software Top-Tec

  36. Software Top-Tec 1 2

  37. Software Top-Tec 3

  38. Software Top-Tec 4 5

  39. Software Top-Tec 6 7

  40. Tramas de Datos • syscom D1,DE 47 0 12 $GPRMC,204216.00,A,2837.709197,N,10604.209979,W,0.0,0.0,140911,7.3,W,A*3E • @RP1,357852032115076,3,171011,214852,N2837.7058,W10604.2047,1464.7,0.04,0,09,0.9,40,0*73 • 63

  41. Localización Vía SMS Dependiendo del sistema de localización en cuestión, hay ciertos comandos comunes con los cuales se puede interactuar con estos sistemas. En las próximas diapositivas tendremos algunos ejemplos de esto.

  42. Localización Vía SMS Localización (Lat / Long, G° MM.MMMM”)>RSP=T;ID=IMEI;AT$GPSRD=10<         Paro de Motor >RSP=T;ID=IMEI;AT$IOGP3=1;&W<      Activar Motor >RSP=T;ID=IMEI;AT$IOGP3=0;&W<      IMEI = International Mobile EquipmentIdentity

  43. ¿De que depende la instalación del equipo vehicular? Hay algunas consideraciones a tomar en cuenta para la instalación del equipo vehicular: - Cada vehículo es diferente (Ford, Nissan, etc.). - Los vehículos pueden perder garantía. - Los arneses son diferentes incluso en el mismo modelo pero de diferente año. - Son necesarios conocimientos intermedios de electrónica (mínimo).

  44. ¿Cuál es el mejor lugar para instalar el equipo? Existen 2 lugares más recomendados para ello: - En la cajuela, donde el conductor y el copiloto no tengan acceso a las antenas del equipo. - Dentro del tablero de la unidad.

  45. Recomendaciones de Instalación 1.- La antena de GPS siempre debe tener línea de vista al cielo. 2.- Se recomienda utilizar un SIM de datos tarifario. 3.- Se recomienda instalar una batería secundaria de respaldo para alimentación.

  46. ¿Alguna Pregunta?
