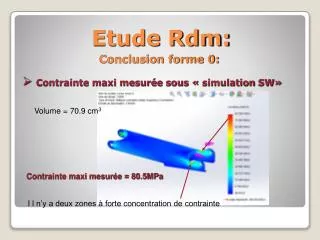

  1. Etude Rdm: Conclusion forme 0: • Contrainte maxi mesurée sous « simulation SW» Volume = 70.9 cm3 Contrainte maxi mesurée = 80.5MPa I l n’y a deux zones à forte concentration de contrainte

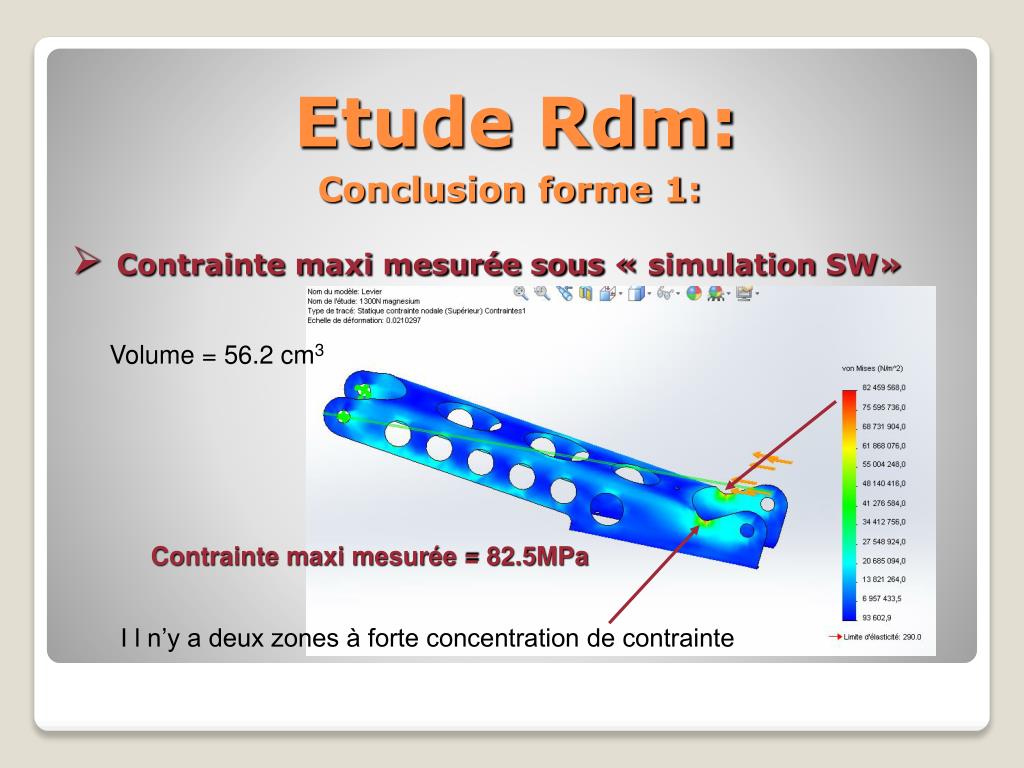

  2. Etude Rdm: Conclusion forme 1: • Contrainte maxi mesurée sous « simulation SW» Volume = 56.2 cm3 Contrainte maxi mesurée = 82.5MPa I l n’y a deux zones à forte concentration de contrainte

  3. Etude Rdm: Conclusion forme 2: • Contrainte maxi mesurée sous « simulation SW» Volume = 47.72 cm3 Contrainte maxi mesurée = 88.7MPa I l n’y a plus de zone à forte concentration de contrainte du fait de la modification de la forme dans la zône

  4. Etude Rdm: Conclusion forme 2: • Contrainte maxi mesurée sous « simulation SW» Volume = 47.72 cm3 Contrainte maxi mesurée = 88.7MPa I l n’y a plus de zone à forte concentration de contrainte du fait de la modification de la forme dans la zône
