slide2

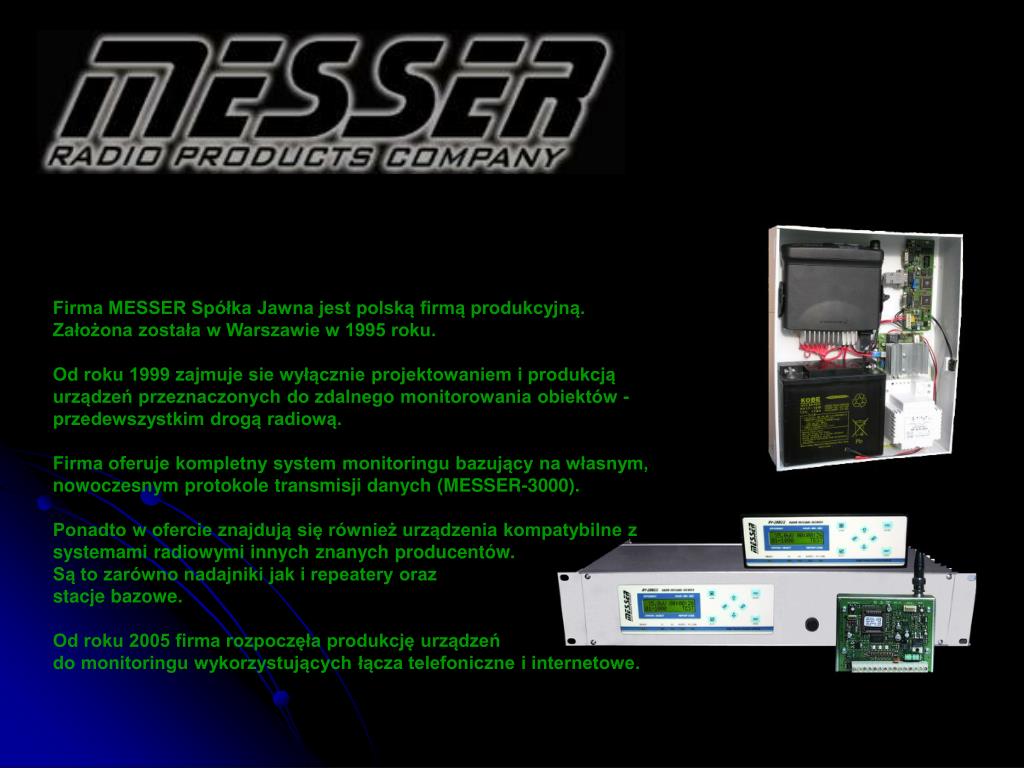

Firma MESSER Spółka Jawna jest polską firmą produkcyjną. Założona została w Warszawie w 1995 roku. Od roku 1999 zajmuje sie wyłącznie projektowaniem i produkcją urządzeń przeznaczonych do zdalnego monitorowania obiektów - przedewszystkim drogą radiową. Firma oferuje kompletny system monitoringu bazujący na własnym, nowoczesnym protokole transmisji danych (MESSER-3000). Ponadto w ofercie znajdują się również urządzenia kompatybilne z systemami radiowymi innych znanych producentów. Są to zarówno nadajniki jak i repeatery oraz

stacje bazowe. Od roku 2005 firma rozpoczęła produkcję urządzeń

do monitoringu wykorzystujących łącza telefoniczne i internetowe.

certyfikaty

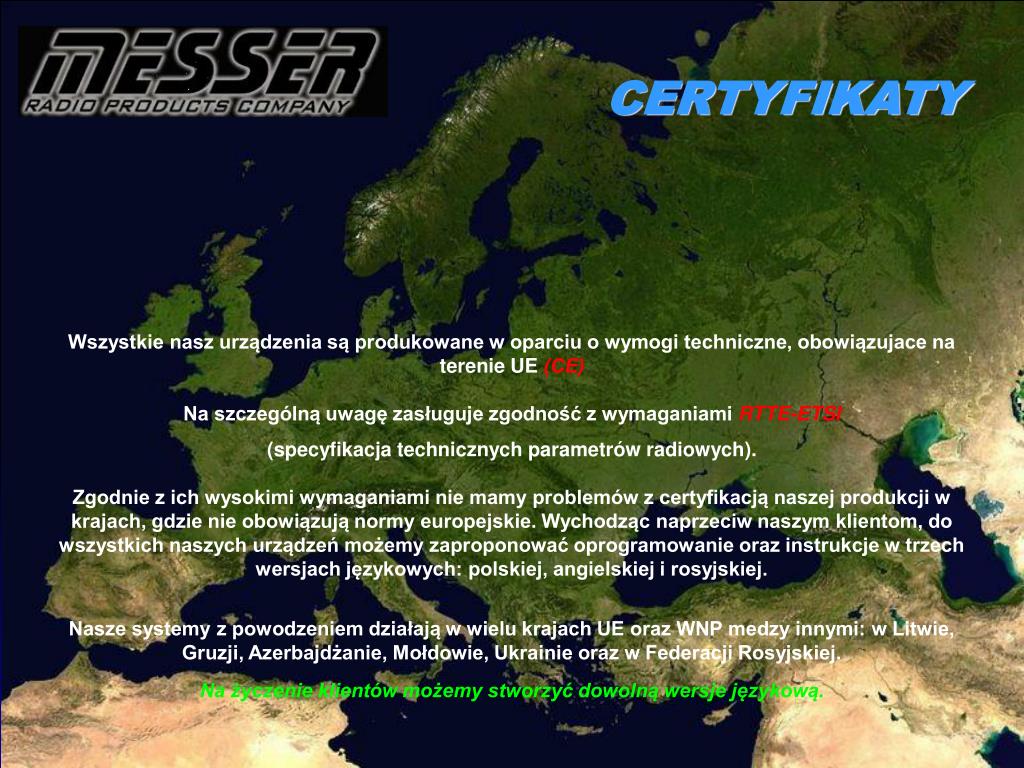

CERTYFIKATY

Wszystkie nasz urządzenia są produkowane w oparciu o wymogi techniczne, obowiązujace na terenie UE(СЕ)Na szczególną uwagę zasługuje zgodność z wymaganiamiRTTE-ETSI

(specyfikacja technicznych parametrów radiowych).Zgodnie z ich wysokimi wymaganiami nie mamy problemów z certyfikacją naszej produkcji w krajach, gdzie nie obowiązują normy europejskie. Wychodząc naprzeciw naszym klientom, do wszystkich naszych urządzeń możemy zaproponować oprogramowanie oraz instrukcje w trzech wersjach językowych: polskiej, angielskiej i rosyjskiej.

Nasze systemy z powodzeniem działają w wielu krajach UE oraz WNP medzy innymi: w Litwie, Gruzji, Azerbajdżanie, Mołdowie, Ukrainie oraz w Federacji Rosyjskiej. Na życzenie klientów możemy stworzyć dowolną wersje językową.

systemy radiowe
SYSTEMY RADIOWE

Oferujemy urządzenia

kompatybilne z

następującymi systemami:

  • MESSER+ iMESSER 3000 systemy naszej produkcji
  • VISONIC MILCOL D i V32 – systemy firmy«VISONIC LТD»
  • LARS i LARS 1 – systemy firmy„KP SYSTEMS”
  • INFORMER – systemy firmy„C&K”
  • I inne, na zamowienie
urz denia radiowe
URZĄDENIA RADIOWE

Oferujemy komplet WSZYSTKICH urządzeń niezbędnych do obsługi Agencji Ochrony. Są to:

  • Bazowe Stacje MonitoringuRMV-2003/x
  • Repeatery RPT-2003/x
  • Nadajniki UNR-01/x
  • Oprogramowanie (Messer Monitor)
slide6

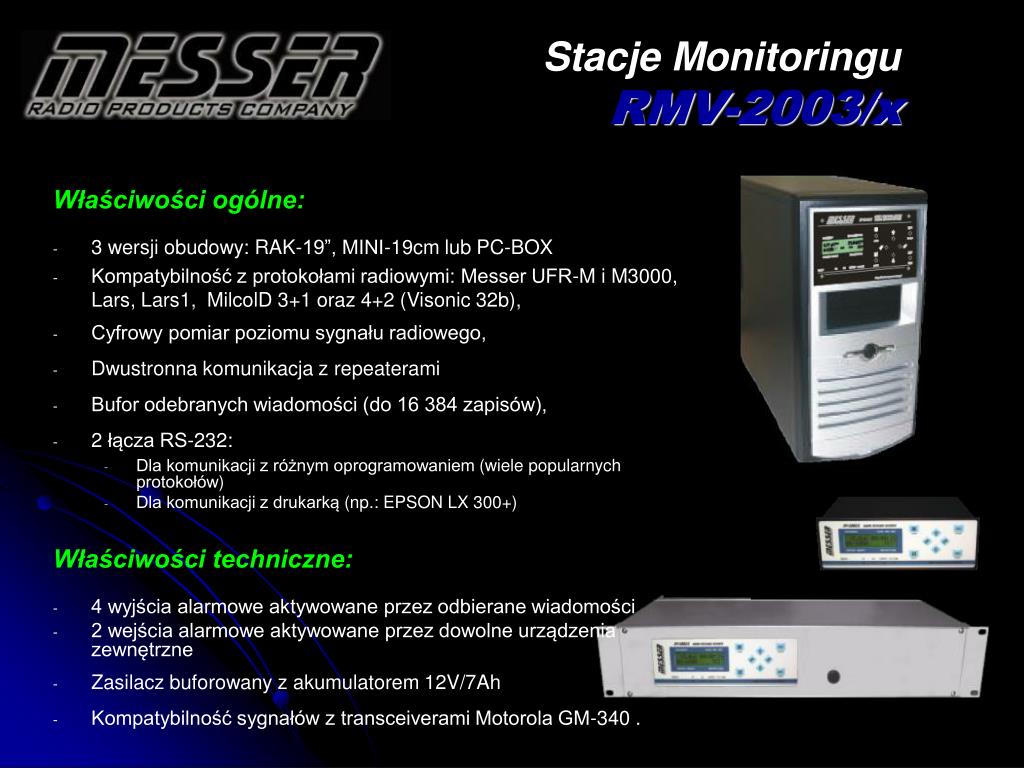

Stacje MonitoringuRMV-2003/x

Właściwości ogólne:

  • 3 wersji obudowy: RAK-19”, MINI-19cm lub PC-BOX
  • Kompatybilność z protokołami radiowymi: Messer UFR-M i M3000, Lars, Lars1, MilcolD 3+1 oraz 4+2 (Visonic 32b),
  • Cyfrowy pomiar poziomu sygnału radiowego,
  • Dwustronna komunikacja z repeaterami
  • Bufor odebranych wiadomości (do 16 384 zapisów),
  • 2 łącza RS-232:
    • Dla komunikacji z różnym oprogramowaniem (wiele popularnych protokołów)
    • Dla komunikacji z drukarką (np.: EPSON LX 300+)

Właściwości techniczne:

  • 4 wyjścia alarmowe aktywowane przez odbierane wiadomości
  • 2 wejścia alarmowe aktywowane przez dowolne urządzenia zewnętrzne
  • Zasilacz buforowany z akumulatorem 12V/7Ah
  • Kompatybilność sygnałów z transceiverami Motorola GM-340 .
slide7

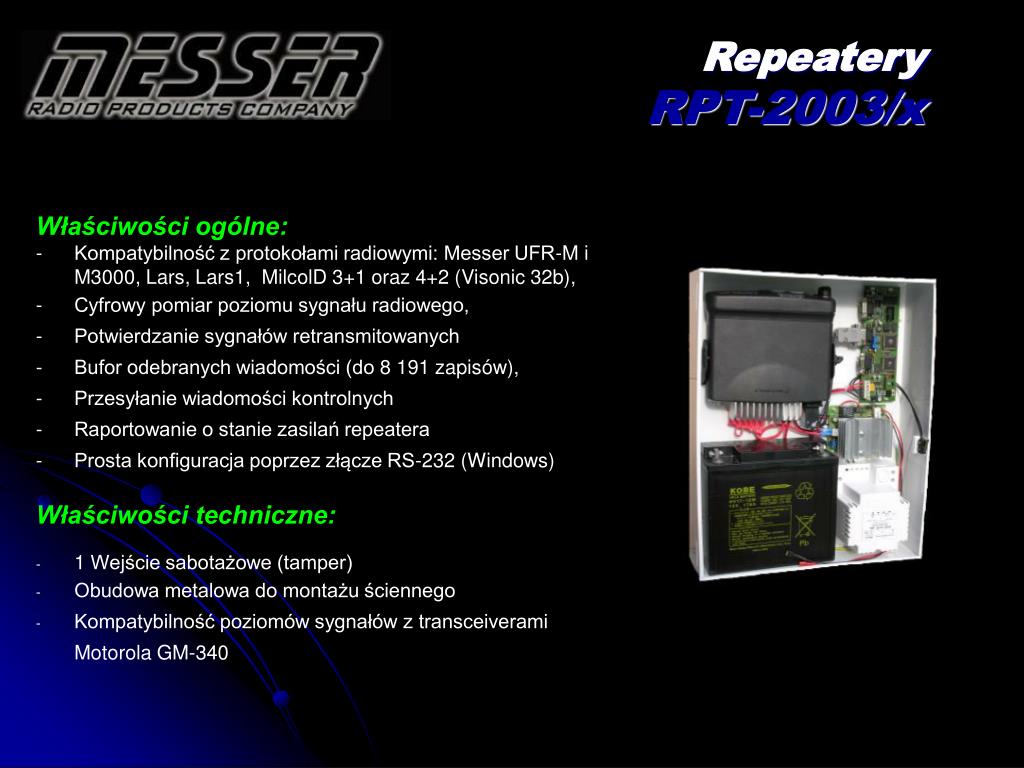

RepeateryRPT-2003/x

Właściwości ogólne:

  • Kompatybilność z protokołami radiowymi: Messer UFR-M i M3000, Lars, Lars1, MilcolD 3+1 oraz 4+2 (Visonic 32b),
  • Cyfrowy pomiar poziomu sygnału radiowego,
  • Potwierdzanie sygnałów retransmitowanych
  • Bufor odebranych wiadomości (do 8 191 zapisów),
  • Przesyłanie wiadomości kontrolnych
  • Raportowanie o stanie zasilań repeatera
  • Prosta konfiguracja poprzez złącze RS-232 (Windows)

Właściwości techniczne:

  • 1 Wejście sabotażowe (tamper)
  • Obudowa metalowa do montażu ściennego
  • Kompatybilność poziomów sygnałów z transceiverami Motorola GM-340
nadajniki
NADAJNIKI

Oferujemy trzy różne warianty tych urządzeń:

Nadajniki systemowe z klawiaturą LCD- UNR 01 VHF/ RA 816

Nadajnikiz komunikatoremDTMF- UNR- 01 UHF/ DTMF

Nadajnikistandardowe- UNR-01 UHF

nadajniki standardowe unr 01 vhf
Nadajniki standardoweUNR 01 - VHF

Właściwości ogólne:

  • Proste programowanie poprzez złącze RS-232 Pcwszystkich parametrów (częstotliwość, kody raportów itd.)
  • Obsługa dwóch numerów obiektów*
  • Współpraca z dwoma stacjami monitoringu jednocześnie *
  • Praca na dwóch dowolnych częstotliwościach *
  • Funkcja prostej centrali alarmowej załączanej pilotem *

Właściwości techniczne:

  • 8 programowalnych wejść typu NO/NC
  • Wejście włączania/wyłączania wbudowanej centralki alarmowej*
  • Wyjście alarmowe do sterowania syreną*
  • Układ ładowania akumulatora (nie potrzeba dodat. zasilacza)
  • Dwa wejścia wewnętrzne do badania stanu akumulatora i napięcia transformatora,
  • Wyjście do zasilania czujników PIR*
  • Wysoka stabilność częstotliwości w szerokim zakresie temperatur
  • Programowalna synteza częstotliwości
  • Pasmo częstotliwości VHF (137174MГц) и UHF (420-470МГц)

* właściwości dostępne w nadajnikach produkcji firmy MESSER

*

nadajniki z komunikatorem dtmf unr 01 vhf

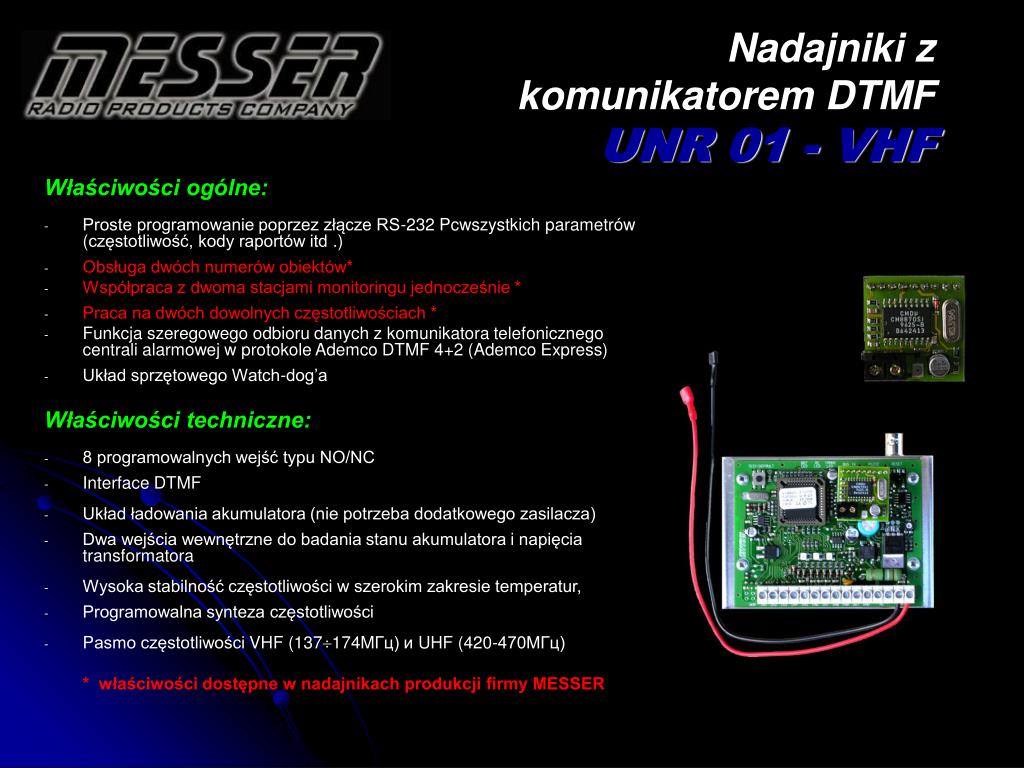

Nadajniki z komunikatoremDTMFUNR 01 - VHF
  • Właściwości ogólne:
  • Proste programowanie poprzez złącze RS-232 Pcwszystkich parametrów (częstotliwość, kody raportów itd.)
  • Obsługa dwóch numerów obiektów*
  • Współpraca z dwoma stacjami monitoringu jednocześnie *
  • Praca na dwóch dowolnych częstotliwościach *
  • Funkcja szeregowego odbioru danych z komunikatora telefonicznego centrali alarmowej w protokole Ademco DTMF 4+2 (Ademco Express)
  • Układ sprzętowego Watch-dog’a

Właściwości techniczne:

  • 8 programowalnych wejść typu NO/NC
  • Interface DTMF
  • Układ ładowania akumulatora (nie potrzeba dodatkowego zasilacza)
  • Dwa wejścia wewnętrzne do badania stanu akumulatora i napięcia transformatora
  • Wysoka stabilność częstotliwości w szerokim zakresie temperatur,
  • Programowalna synteza częstotliwości
  • Pasmo częstotliwości VHF (137174MГц) и UHF (420-470МГц)
  • * właściwości dostępne w nadajnikach produkcji firmy MESSER
nadajniki systemowe z klawiatur lcd unr 01 ra816

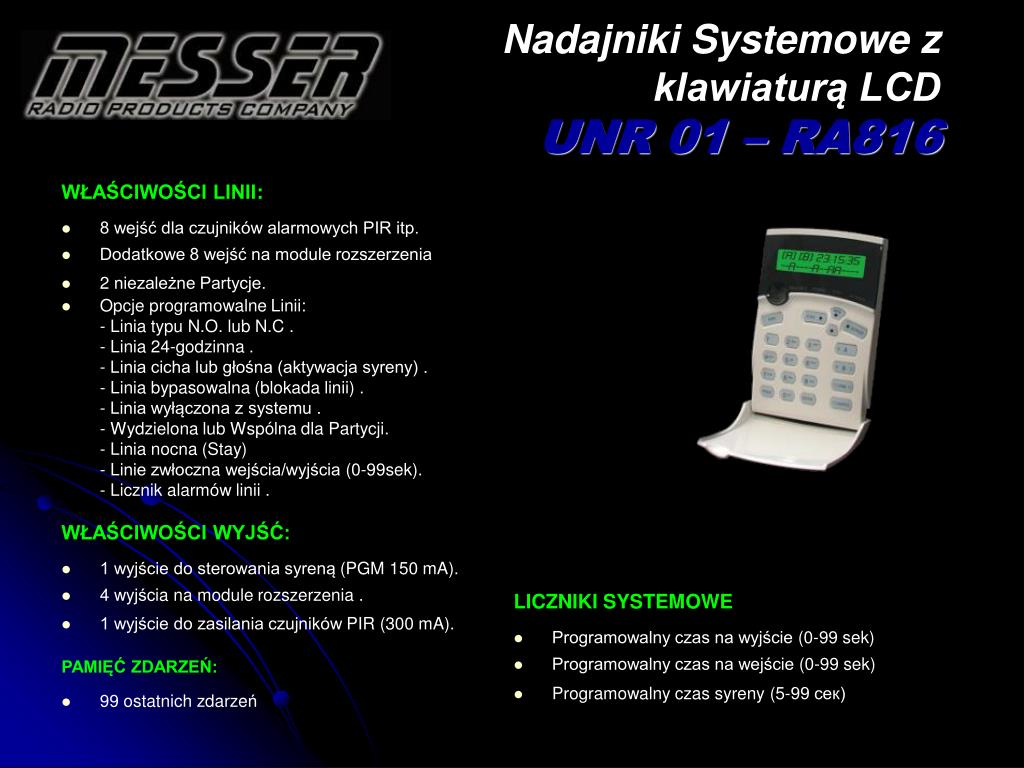

Nadajniki Systemowe z klawiaturą LCDUNR 01 – RA816

WŁAŚCIWOŚCI LINII:

  • 8 wejść dla czujników alarmowych PIR itp.
  • Dodatkowe 8 wejść na module rozszerzenia
  • 2 niezależne Partycje.
  • Opcje programowalne Linii:

- Linia typu N.O. lub N.C.

- Linia 24-godzinna.

- Linia cicha lub głośna (aktywacja syreny).

- Linia bypasowalna (blokada linii).

- Linia wyłączona z systemu.

- Wydzielona lub Wspólna dla Partycji.

- Linia nocna (Stay)

- Linie zwłoczna wejścia/wyjścia (0-99sek).

- Licznik alarmów linii.

WŁAŚCIWOŚCI WYJŚĆ:

  • 1 wyjście do sterowania syreną (PGM 150 mA).
  • 4 wyjścia na module rozszerzenia.
  • 1 wyjście do zasilania czujników PIR (300 mA).

PAMIĘĆ ZDARZEŃ:

  • 99 ostatnich zdarzeń

LICZNIKI SYSTEMOWE

  • Programowalny czas na wyjście (0-99 sek)
  • Programowalny czas na wejście (0-99 sek)
  • Programowalny czas syreny (5-99 сек)
slide12

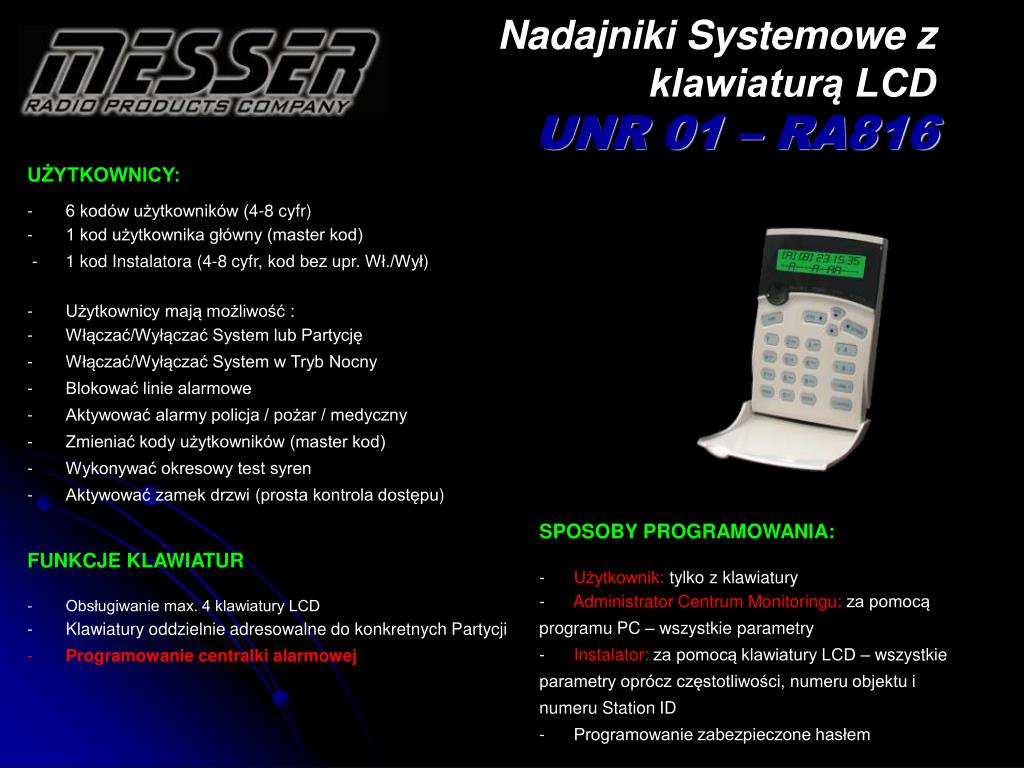

Nadajniki Systemowe z klawiaturą LCDUNR 01 – RA816

UŻYTKOWNICY:

  • - 6 kodów użytkowników (4-8 cyfr)
  • - 1 kod użytkownika główny (master kod)
  • - 1 kod Instalatora (4-8 cyfr, kod bez upr. Wł./Wył)
  • - Użytkownicy mają możliwość:
  • - Włączać/Wyłączać System lub Partycję
  • - Włączać/Wyłączać System w Tryb Nocny
  • - Blokować linie alarmowe
  • - Aktywować alarmy policja / pożar / medyczny
  • Zmieniać kody użytkowników (master kod)
  • Wykonywać okresowy test syren
  • - Aktywować zamek drzwi (prosta kontrola dostępu)

FUNKCJE KLAWIATUR

  • - Obsługiwanie max. 4 klawiatury LCD
  • Klawiatury oddzielnie adresowalne do konkretnych Partycji
  • Programowanie centralki alarmowej

SPOSOBY PROGRAMOWANIA:

- Użytkownik: tylko z klawiatury

- Administrator Centrum Monitoringu:za pomocą programu PC – wszystkie parametry

- Instalator: za pomocą klawiatury LCD – wszystkie parametry oprócz częstotliwości, numeru objektu i numeruStationID

- Programowanie zabezpieczone hasłem

slide14

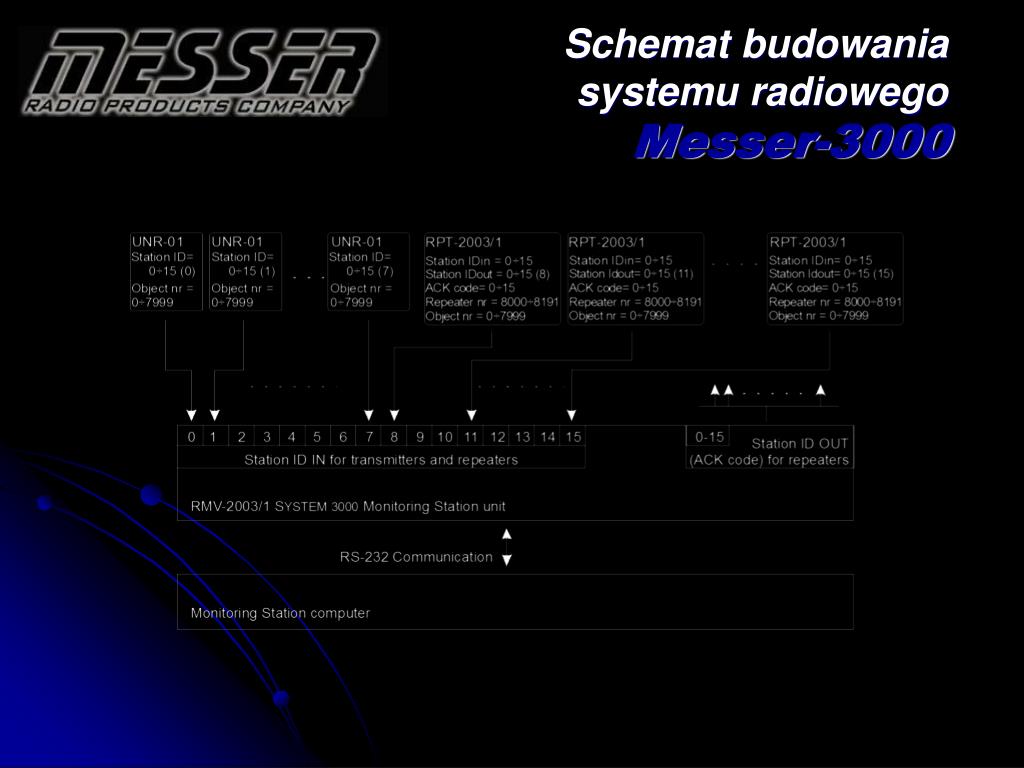

Parametry protokołu radiowegoMesser-3000

PROTOKÓŁ KODOWANIAMesser-3000:

UFR-M3000 w porównaniu do innych formatów, wyróżnia się m.in. bardzo krótkim czasem trwania transmisji.

Umożliwia to obsługę dużej ilości numerów obiektów (nadajników) w ramach jednego kanału częstotliwościowego.

Zaawansowany sposób kodowania radiowego oraz protokół naliczania sumy kontrolnej z funkcją autokorekty, pozwalają

na uzyskanie bardzo wysokiej efektywności odbioru.

PARAMETRY TRANSMISJI RADIOWYCH

ILOŚĆ OBIEKTÓW: 8191 (numery od 1-8000 przeznaczone dla nadajników, 8001-8191 dla

repeaterów)

ILOŚĆ KODÓW SIECI (ID STACJI): 16

ILOŚĆ KODÓW RAPORTÓW: 256 (00-FF),

CZAS TRWANIA TRANSMISJI: ok. 650 ms (450 ms dla testów kontrolnych)

slide17

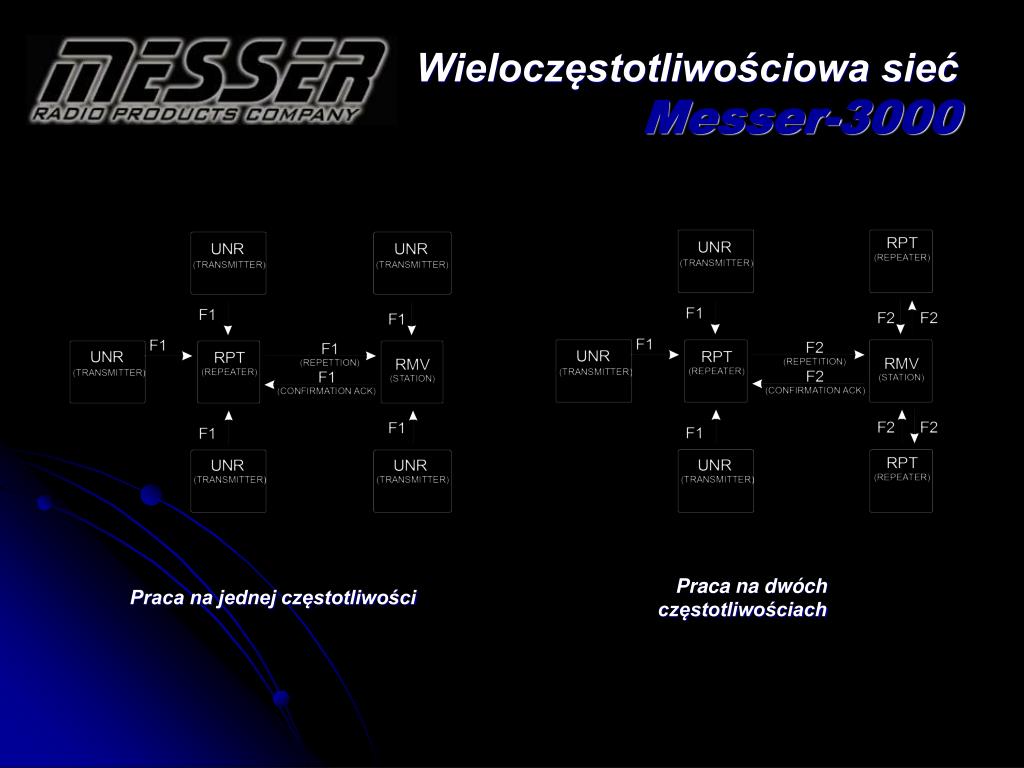

Wieloczęstotliwościowa siećMesser-3000

Praca na jednej częstotliwości

Praca na dwóch częstotliwościach

slide18

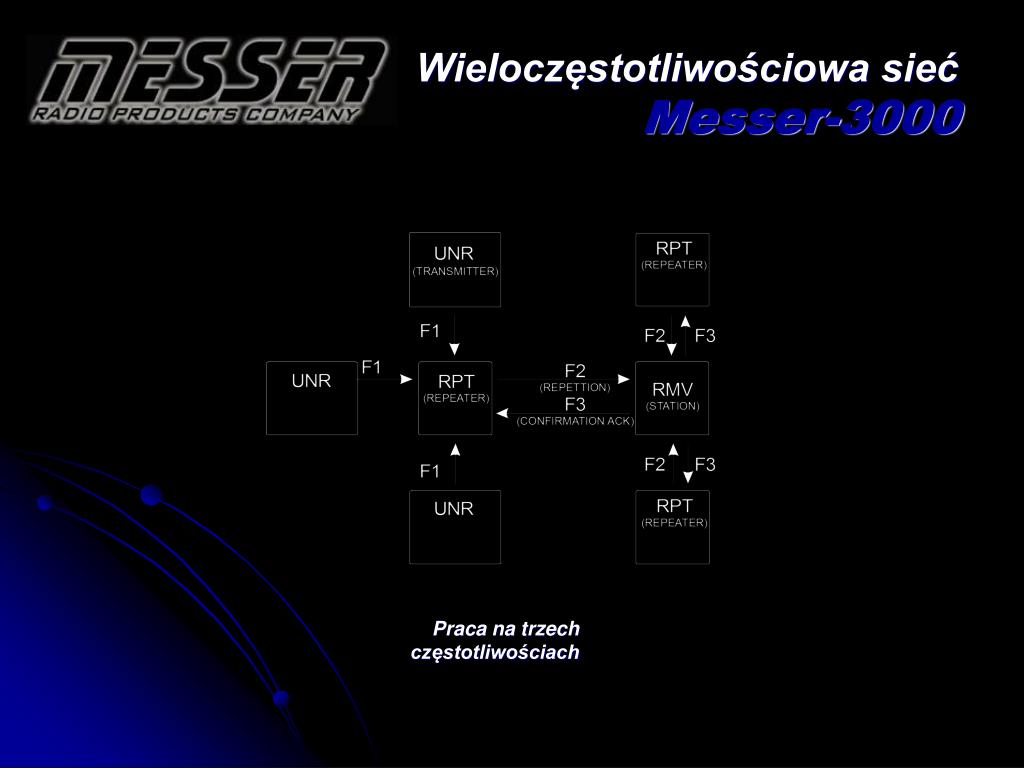

Wieloczęstotliwościowa siećMesser-3000

Praca na trzech częstotliwościach

slide20

Retransmitery połączone ze

Stacją Monitoringu

za pomocą sieci GSM z funkcją

GPRS

slide21
INNE URZĄDZENIA

FIRMYMESSER

stacja monitoringu telefonicznego rmt 2003 x

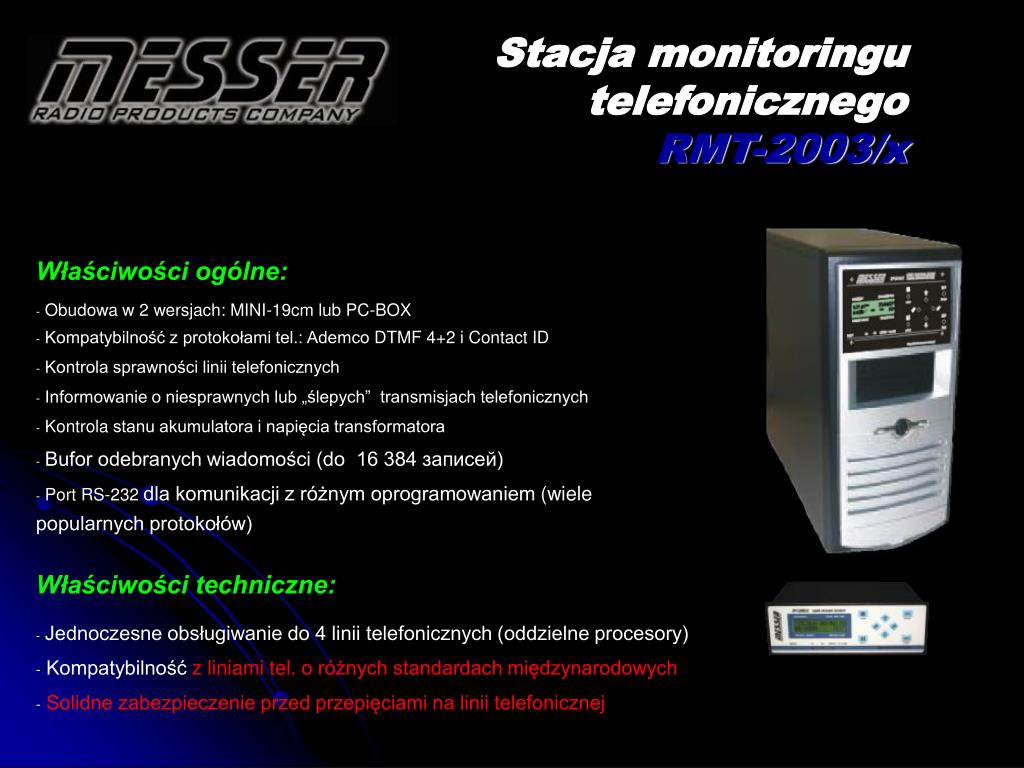

Stacja monitoringu telefonicznegoRMT-2003/x

Właściwości ogólne:

  • Obudowa w 2 wersjach: MINI-19cm lub PC-BOX
  • Kompatybilność z protokołami tel.: AdemcoDTMF 4+2 iContactID
  • Kontrola sprawności linii telefonicznych
  • Informowanie o niesprawnych lub „ślepych” transmisjach telefonicznych
  • Kontrola stanu akumulatora i napięcia transformatora
  • Bufor odebranych wiadomości (do 16 384 записей)
  • PortRS-232dla komunikacji z różnym oprogramowaniem (wiele popularnych protokołów)

Właściwości techniczne:

  • Jednoczesne obsługiwanie do 4 linii telefonicznych (oddzielne procesory)
  • Kompatybilnośćz liniami tel. o różnych standardach międzynarodowych
  • Solidne zabezpieczenie przed przepięciami na linii telefonicznej
slide23

WykorzystywanieGPRSdla monitoringu systemów alarmowych

W planie produkcyjnym na rok 2010 są umieszczone urządzenia GSM/GPRS.

Będą to:

  • Komunikatory obiektowe (nadajniki) GPRSz centralką alarmową i klawiaturą LCD.
  • Mobilne komunikatory GPRS zintegrowane z modułami lokalizacji GPS.
slide24

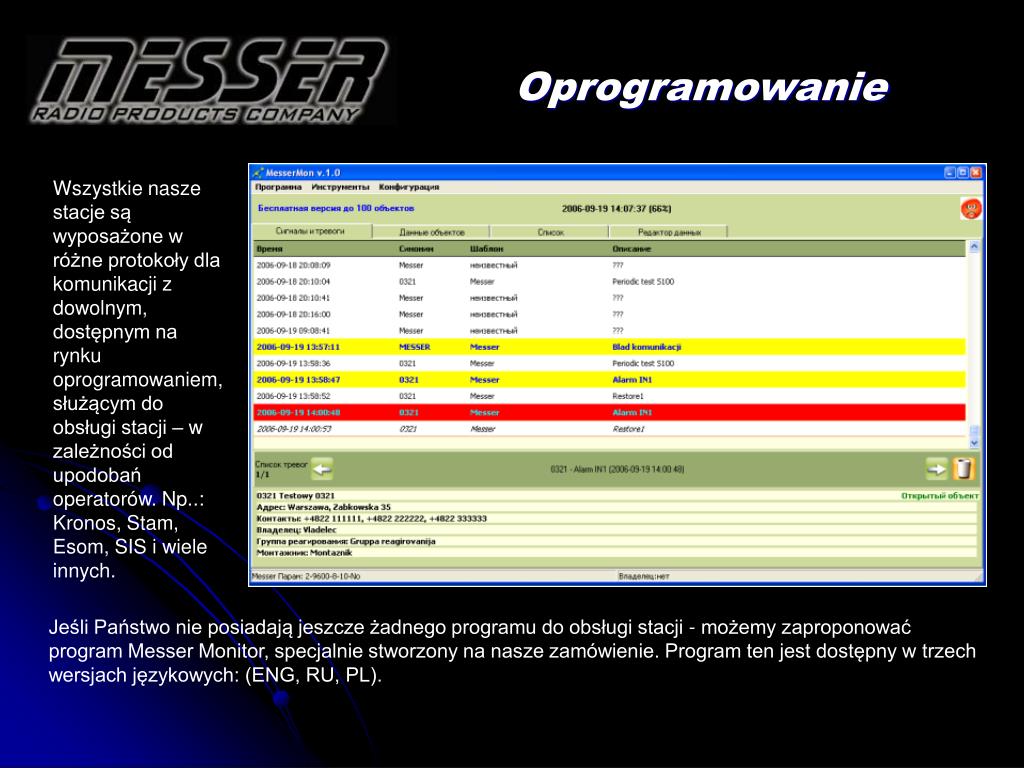

Oprogramowanie

Wszystkie nasze stacje są wyposażone w różne protokoły dla komunikacji z dowolnym, dostępnym na rynku oprogramowaniem, służącym do obsługi stacji – w zależności od upodobań operatorów. Np..:Kronos, Stam, Esom, SIS i wiele innych.

Jeśli Państwo nie posiadają jeszcze żadnego programu do obsługi stacji - możemy zaproponować program Messer Monitor, specjalnie stworzony na nasze zamówienie. Program ten jest dostępny w trzech wersjach językowych: (ENG, RU, PL).
