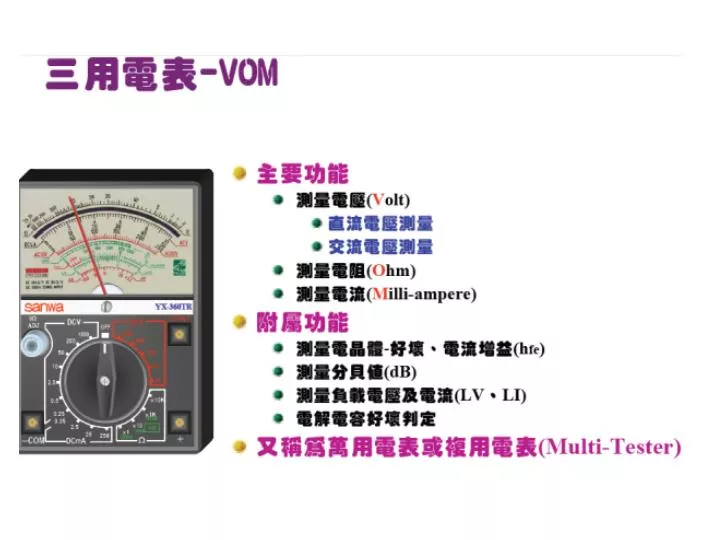

  1. 三用電表不使用時，要將範圍選擇旋鈕調到OFF，如果沒有OFF則，應將轉換開關置於交流電壓的最大擋。如果長期不使用，還應將三用電表內部的電池取出來，以免電池腐蝕表內其它器件。

  2. 量測電阻【需作歸零調整】 第一條刻度線是電阻值指示，最左端是無窮大，右端為零，當中刻度不均勻。電阻檔有R×1、R×10、R×100、R×1K、R×10K各檔，分別說明刻度的指示再要乘上的倍數，才得到實際的電阻值（單位為歐姆）。 例如用R×100檔測一電阻，指針指示為「10」，那麼它的電阻值為10×100=1000，即1K。第二條刻度線是500V檔和500mA檔共用，需要注意的是電壓檔、電流檔的指示原理不同於電阻檔，例如5V檔表示該檔只能測量5V以下的電壓，500mA檔只能測量500mA以下的電流，若是超過量程，就會損壞三用電表。

  3. 【以×1K為例】步驟：1、調整三用電表的歐姆檔至×1K。2、觀察指針是否停在最左邊的刻度處？若否，旋轉「指針零位調整鈕」(我買的三用電表此鈕位於電表正面，用一字型螺絲起子可轉動)至指針停在最左邊的刻度處。3、將紅、黑兩測試棒接觸，使其短路(短路應該就是電阻為0)，觀察指針是否停在最右邊的刻度處？若否，旋轉「0歐姆調整鈕」(我的三用電表是位於左側邊，直接用手就可轉動)至指針停在最右邊的刻度處。4、將兩測試棒分別接於電阻兩端。5、讀出顯示的值，並將此值乘於1K，即為其電阻值。注意事項：1、每換不同的歐姆檔須重新歸零一次。2、讀取值時，必須從正上方看，不然會產生視差。【以×1K為例】步驟：1、調整三用電表的歐姆檔至×1K。2、觀察指針是否停在最左邊的刻度處？若否，旋轉「指針零位調整鈕」(我買的三用電表此鈕位於電表正面，用一字型螺絲起子可轉動)至指針停在最左邊的刻度處。3、將紅、黑兩測試棒接觸，使其短路(短路應該就是電阻為0)，觀察指針是否停在最右邊的刻度處？若否，旋轉「0歐姆調整鈕」(我的三用電表是位於左側邊，直接用手就可轉動)至指針停在最右邊的刻度處。4、將兩測試棒分別接於電阻兩端。5、讀出顯示的值，並將此值乘於1K，即為其電阻值。注意事項：1、每換不同的歐姆檔須重新歸零一次。2、讀取值時，必須從正上方看，不然會產生視差。

  4. 歐姆擋的使用 • 選擇合適的倍率。在歐姆表測量電阻時，應選適當的倍率，使指針指示在中值附近。最好不使用刻度左邊三分之一的部分，這部分刻度密集很差。 • 不能帶電測量。 • 被測電阻不能有並聯支路。 • 測量晶體管、電解電容等有極性元件的等效電阻時，必須注意兩支筆的極性。 • 用三用電表不同倍率的歐姆擋測量非線性元件的等效電阻時，測出電阻值是不相同的。這是由於各擋位的中值電阻和滿度電流各不相同所造成的，機械表中，一般倍率越小，測出的阻值越小。

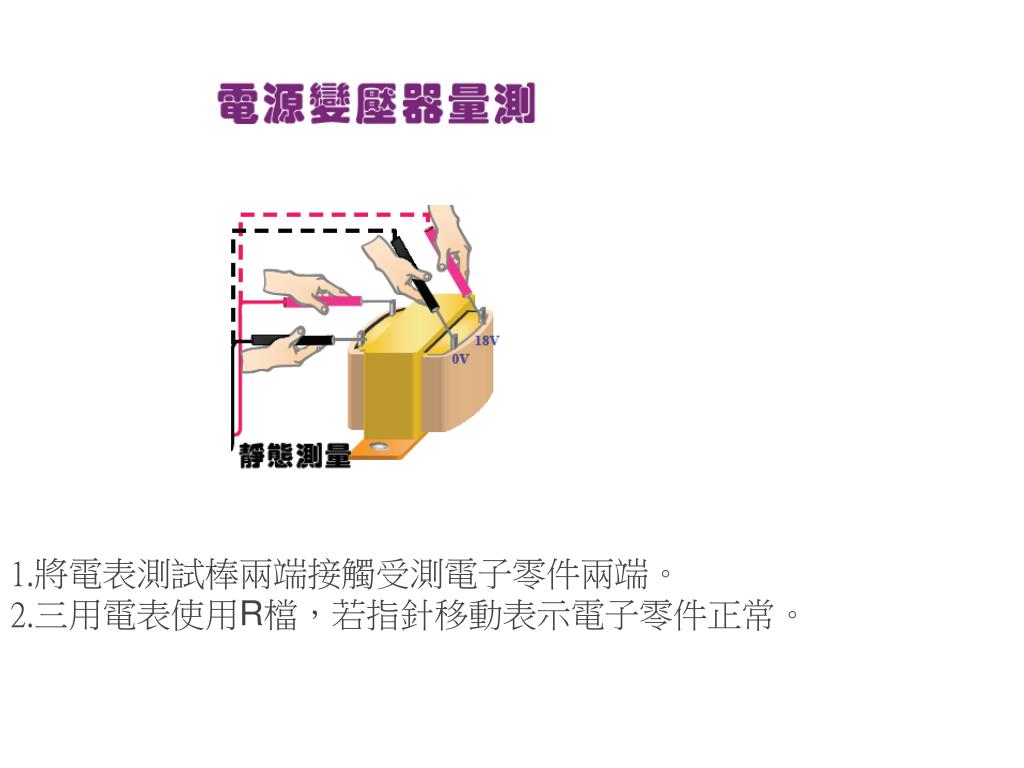

  5. 將電表測試棒兩端接觸受測電子零件兩端。 • 2.三用電表使用R檔，若指針移動表示電子零件正常。

  6. 電容器的檢查 • 將電表測試棒兩端接觸受測電子零件兩端。 • 若電容器有極性時，紅色棒接於電容器負極，黑棒接於正極。 • 三用電表撥於R/1K檔或R/10K檔。 • 指針迅速向右偏轉而後緩緩回到無限大，為良品。 • 若指針停於零歐姆或低於100k歐姆實為不良品。

  7. 電容器的檢測方法 1.用三用電表電阻檔檢查電解電容器的好壞　　電解電容器的兩根引線有正、負之分，在檢查它的好壞時，對耐壓較低的電解電容器(6V或l0V)，電阻檔應放在R×100或R×1Ｋ檔，把紅表筆接電容器的負端，黑表筆接正端，這時三用電表指針將擺動，然後恢復到零位或零位附近。這樣的電解電容器是好的。電解電容器的容量越大，充電時間越長，指針擺動得也越慢。2、用三用電表判斷電解電容器的正、負引線　　一些耐壓較低的電解電容器，如果正、負引線標誌不清時，可根據它的正接時漏電電流小(電阻值大)，反接時漏電電流大的特性來判斷。具體方法是：用紅、黑表筆接觸電容器的兩引線，記住漏電電流(電阻值)的大小(指針回擺並停下時所指示的阻值)，然後把此電容器的正、負引線短接一下，將紅、黑表筆對調後再測漏電電流。以漏電流小的示值為標準進行判斷，與黑表筆接觸的那根引線是電解電容器的正端。這種方法對本身漏電流小的電解電容器，則比較難於區別其的極性。

  8. 用三用電表檢查可變電容器　　可變電容有一組定片和一組動片。用三用電表電阻檔可檢查它動、定片之間有否碰片，用紅、黑表筆分別接動片和定片，旋轉軸柄，電錶指標不動，說明動、定片之間無短路(碰片)處；若指標擺動，說明電容器有短路的地方。4、用三用電表電阻檔粗略鑒別5000PF以上容量電容的好壞　　用三用電表電阻檔可大致鑒別5000PF以上電容器的好壞(5000PF以下者只能判斷電容器內部是否被擊穿)。檢查時把電阻檔量程放在量程高檔值，兩表筆分別與電容器兩端接觸，這時指針快速的擺動一下然後復原，反向連接，擺動的幅度比第一次更大，而後又復原。這樣的電容器是好的。電容器的容量越大，測量時電錶指針擺動越大，指針復原的時間也較長，我們可以根據電錶指標擺動的大小來比較兩個電容器容量的大小。用三用電表檢查可變電容器　　可變電容有一組定片和一組動片。用三用電表電阻檔可檢查它動、定片之間有否碰片，用紅、黑表筆分別接動片和定片，旋轉軸柄，電錶指標不動，說明動、定片之間無短路(碰片)處；若指標擺動，說明電容器有短路的地方。4、用三用電表電阻檔粗略鑒別5000PF以上容量電容的好壞　　用三用電表電阻檔可大致鑒別5000PF以上電容器的好壞(5000PF以下者只能判斷電容器內部是否被擊穿)。檢查時把電阻檔量程放在量程高檔值，兩表筆分別與電容器兩端接觸，這時指針快速的擺動一下然後復原，反向連接，擺動的幅度比第一次更大，而後又復原。這樣的電容器是好的。電容器的容量越大，測量時電錶指針擺動越大，指針復原的時間也較長，我們可以根據電錶指標擺動的大小來比較兩個電容器容量的大小。

  9. 二、電容器的檢測方法與經驗 1固定電容器的檢測 A檢測10pF以下的小電容 　　因10pF以下的固定電容器容量太小，用三用電表進行測量，只能定性的檢查其是否有漏電，內部短路或擊穿現象。測量時，可選用三用電表R×10k擋，用兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。若測出阻值(指標向右擺動)為零，則說明電容漏電損壞或內部擊穿。 B檢測10PF～001μF固定電容器是否有充電現象，進而判斷其好壞。三用電表選用R×1k擋。兩隻三極管的β值均為100以上，且穿透電流要小。可選用3DG6等型號矽三極管組成複合管。三用電表的紅和黑表筆分別與複合管的發射極e和集電極c相接。由於複合三極管的放大作用，把被測電容的充放電過程予以放大，使三用電表指標擺幅度加大，從而便於觀察。應注意的是：在測試操作時，特別是在測較小容量的電容時，要反復調換被測電容引腳接觸A、B兩點，才能明顯地看到三用電表指針的擺動。C對於001μF以上的固定電容，可用三用電表的R×10k擋直接測試電容器有無充電過程以及有無內部短路或漏電，並可根據指標向右擺動的幅度大小估計出電容器的容量。

  10. 2 電解電容器的檢測A因為電解電容的容量較一般固定電容大得多，所以，測量時，應針對不同容量選用合適的量程。根據經驗，一般情況下，1～47μF間的電容，可用R×1k擋測量，大於47μF的電容可用R×100擋測量。B將三用電表紅表筆接負極，黑表筆接正極，在剛接觸的瞬間，三用電表指針即向右偏轉較大偏度(對於同一電阻擋，容量越大，擺幅越大)，接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容的正向漏電阻，此值略大於反向漏電阻。實際使用經驗表明，電解電容的漏電阻一般應在幾百kΩ以上，否則，將不能正常工作。在測試中，若正向、反向均無充電的現象，即錶針不動，則說明容量消失或內部斷路；如果所測阻值很小或為零，說明電容漏電大或已擊穿損壞，不能再使用。

  11. 3可變電容器的檢測 A用手輕輕旋動轉軸，應感覺十分平滑，不應感覺有時松時緊甚至有卡滯現象。將載軸向前、後、上、下、左、右等各個方向推動時，轉軸不應有鬆動的現象。 B用一隻手旋動轉軸，另一隻手輕摸動片組的外緣，不應感覺有任何松脫現象。轉軸與動片之間接觸不良的可變電容器，是不能再繼續使用的。 C將三用電表置於R×10k擋，一隻手將兩個表筆分別接可變電容器的動片和定片的引出端，另一隻手將轉軸緩緩旋動幾個來回，三用電表指針都應在無窮大位置不動。在旋動轉軸的過程中，如果指標有時指向零，說明動片和定片之間存在短路點；如果碰到某一角度，三用電表讀數不為無窮大而是出現一定阻值，說明可變電容器動片與定片之間存在漏電現象。

  12. 交流電壓測試 ACV 1.紅色插入V/Ω 黑色插入COM 2.旋轉開關轉至ACV，不知道欲測電壓大小可先轉到最大再往下調整 3.將測試棒與待測電路並聯 4.等待錶上顯示數據

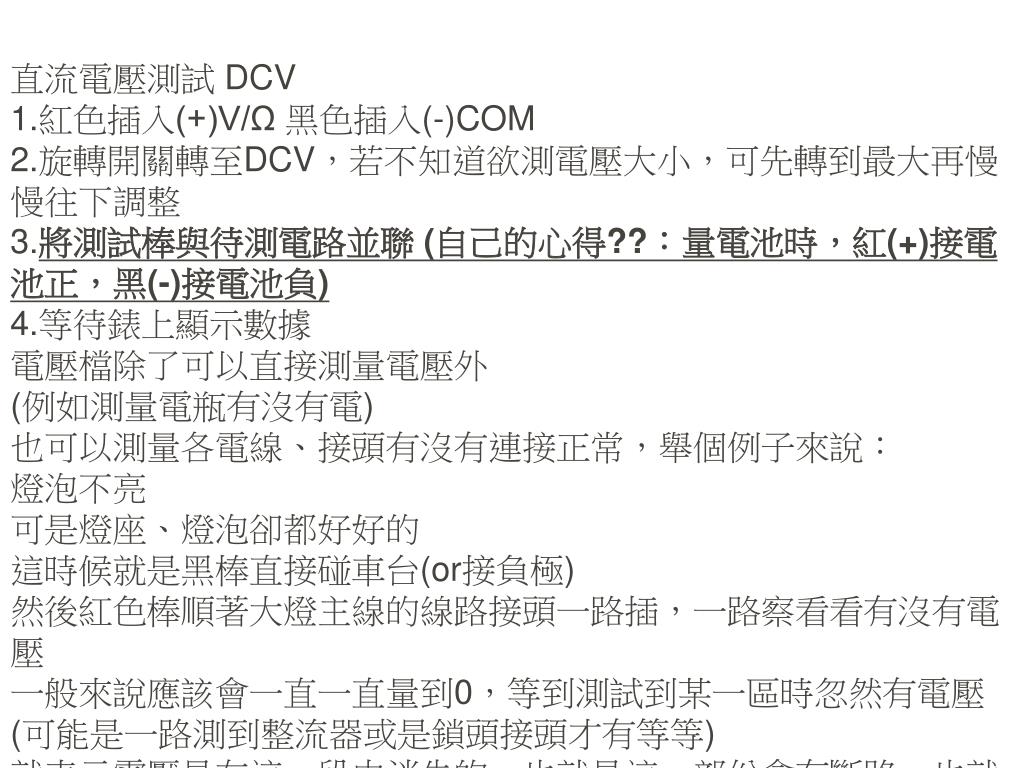

  13. 直流電壓測試 DCV 1.紅色插入(+)V/Ω 黑色插入(-)COM 2.旋轉開關轉至DCV，若不知道欲測電壓大小，可先轉到最大再慢慢往下調整 3.將測試棒與待測電路並聯 (自己的心得??：量電池時，紅(+)接電池正，黑(-)接電池負) 4.等待錶上顯示數據 電壓檔除了可以直接測量電壓外(例如測量電瓶有沒有電) 也可以測量各電線、接頭有沒有連接正常，舉個例子來說：燈泡不亮可是燈座、燈泡卻都好好的這時候就是黑棒直接碰車台(or接負極) 然後紅色棒順著大燈主線的線路接頭一路插，一路察看看有沒有電壓一般來說應該會一直一直量到0，等到測試到某一區時忽然有電壓(可能是一路測到整流器或是鎖頭接頭才有等等) 就表示電壓是在這一段中消失的，也就是這一部份會有斷路，也就找到了電路問題點
