  1. Simple Message-Oriented Middleware Autore: Bernardi Giorgio Matricola: 0000.156.516 Corso di Laurea Specialistica in Ingegneria Informatica Corso di Reti di Calcolatori LS Università di Bologna

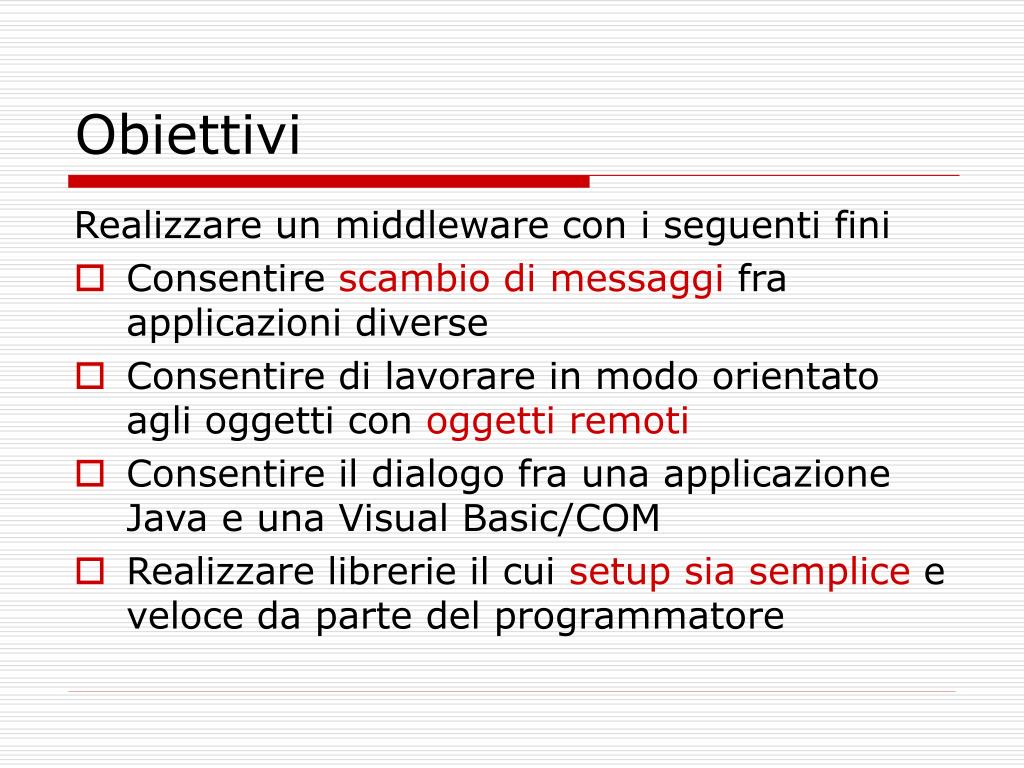

  2. Obiettivi Realizzare un middleware con i seguenti fini • Consentire scambio di messaggi fra applicazioni diverse • Consentire di lavorare in modo orientato agli oggetti con oggetti remoti • Consentire il dialogo fra una applicazione Java e una Visual Basic/COM • Realizzare librerie il cui setup sia semplice e veloce da parte del programmatore

  3. Architettura Logica • Middleware: • Nucleo di comunicazione • Strato di servizi • Applicazione: • Sfrutta i servizi • Sfrutta il nucleo di comunicazione direttamente • Comunicazione anche fra più applicazioni • Middleware ampiamente estendibile

  4. Nucleo diComunicazione • Componenti: • messaggio: contenuto della comunicazione • Sender: colui che inizia la comunicazione inviando il messaggio; • Receiver: entità alla quale il messaggio deve pervenire; • canale: ambiente attraversato dal messaggio per raggiungere il Receiver • Infrastruttura: entità aggiuntive che ricevono il messaggio dal Sender e fanno in modo che giunga al Receiver

  5. Infrastruttura di comunicazione • Dispatcher per implementare politiche diverse (code, priorità di messaggi, ecc…) • MsgManager per gestire il canale di comunicazione in maniera sequenziale • Comunicazione tramite nomi ad-hoc univoci (ObjectID e MsgManagerAddress)

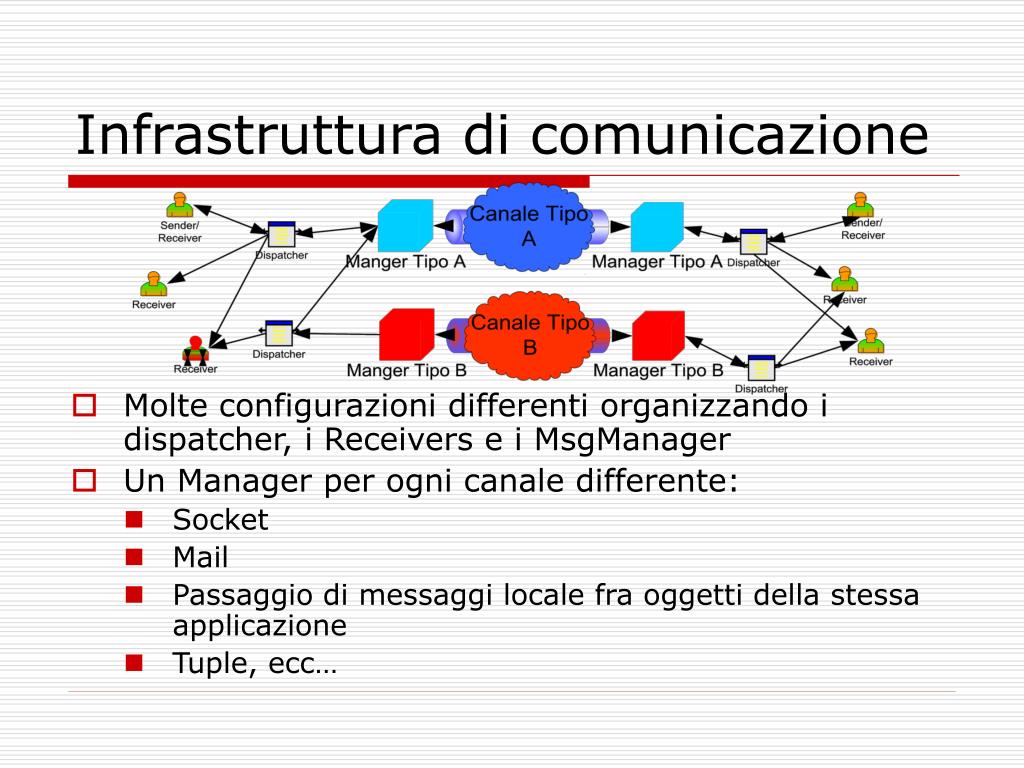

  6. Infrastruttura di comunicazione • Molte configurazioni differenti organizzando i dispatcher, i Receivers e i MsgManager • Un Manager per ogni canale differente: • Socket • Mail • Passaggio di messaggi locale fra oggetti della stessa applicazione • Tuple, ecc…

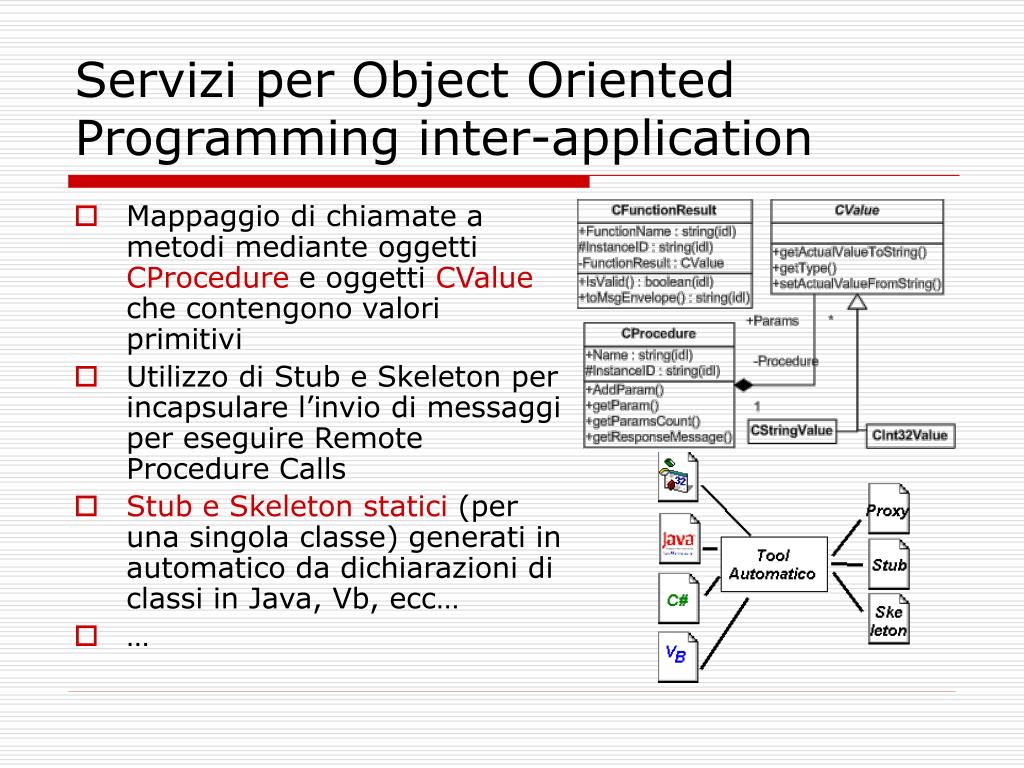

  7. Servizi per Object Oriented Programming inter-application • Mappaggio di chiamate a metodi mediante oggetti CProcedure e oggetti CValue che contengono valori primitivi • Utilizzo di Stub e Skeleton per incapsulare l’invio di messaggi per eseguire Remote Procedure Calls • Stub e Skeleton statici (per una singola classe) generati in automatico da dichiarazioni di classi in Java, Vb, ecc… • …

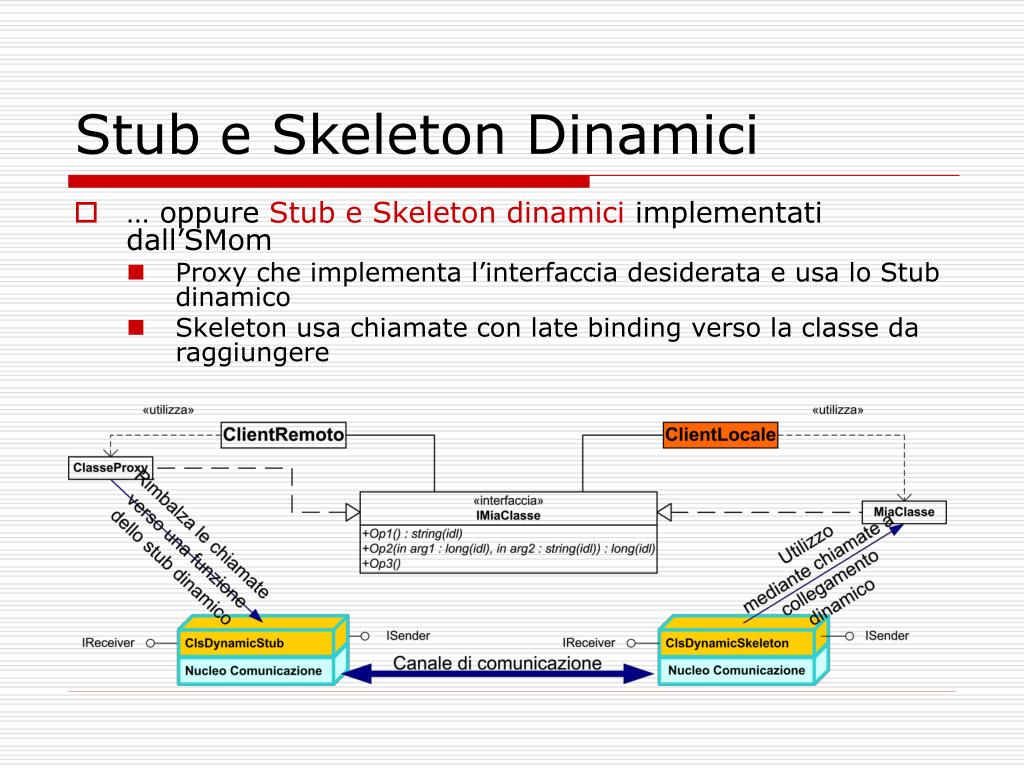

  8. Stub e Skeleton Dinamici • … oppure Stub e Skeleton dinamici implementati dall’SMom • Proxy che implementa l’interfaccia desiderata e usa lo Stub dinamico • Skeleton usa chiamate con late binding verso la classe da raggiungere

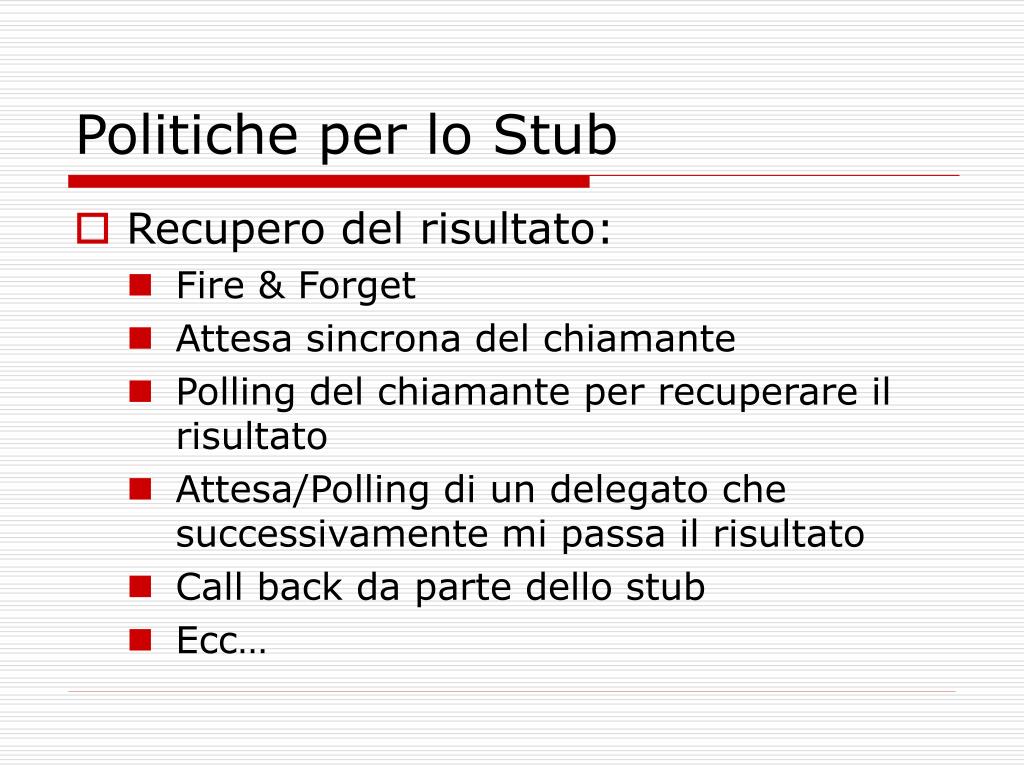

  9. Politiche per lo Stub • Recupero del risultato: • Fire & Forget • Attesa sincrona del chiamante • Polling del chiamante per recuperare il risultato • Attesa/Polling di un delegato che successivamente mi passa il risultato • Call back da parte dello stub • Ecc…

  10. Conclusioni • E’ stato possibile realizzare una libreria Java e una Visual Basic/COM che cooperano e comunicano fra loro • Applicazioni facilmente realizzabili • Setup molto semplice • Sistema di esempio: • Applicazione Java (NavalBattle.jar) • Applicazione Java wrapper • Applicazione Visual Basic che dialoga con il wrapper • Applicazioni di test • Test Visual Basic • Test Java locale
