  1. В.В. Проккоев, А.И. Сабиров, И.А. Юманкин Доклад: «Метрологическое обеспечение измерений количества нефти добываемой из недр» Докладчик: Заместитель генерального директора, кандидат физико-математических наук Проккоев Виктор Васильевич

  2. Производственные мощности Головной офис ООО «НПП «ГКС» в г.Казань Производственные площади в г.Казань Общая площадь 4700 кв.м. Общая площадь 1400 кв.м. Производственные площади в г.Бугульма Строящиеся производственные площади в г.Бугульма Общая площадь 2800 кв.м. Общая площадь 3000 кв.м.

  3. О предприятии • НПП «ГКС» выполняет весь комплекс инжиниринговых работ «под ключ» • Проектирование • Комплектация • Изготовление и поставка • Монтаж • Пуско-наладочные работы и ввод в действие • Метрологическое и сервисное обслуживание • системы коммерческого и оперативного учета жидкости и газа; • системы определения параметров качества жидкостей и газа с применением поточных хроматографов; • автоматизированные групповые замерные установки (АГЗУ); • автоматизированные системы управления технологическими процессами и системы противоаварийной защиты (АСУТП  и  ПАЗ); • системы автоматизации пожаротушения и контроля загазованности (САПКЗ); • автоматизированные системы управления энергообеспечением (АСУЭ); • системы телемеханики (СТМ).

  4. ЭТАЛОН Эталон –Материальная мера, средство измерений, стандартный образец или измерительная система, предназначенная для определения, сохранения или воспроизведения единицы или одного или нескольких значений величины. (статья С.В. Левин, Ю.Е. Лукашев «Советник метролога» №4, 2013 год)

  5. Установка калибровки и поверки влагомеров

  6. Методы измерения продукции скважин Для измерения продукции скважин применяют сепарационные и бессепарационные методы. Сепарационные методы основаны на разделении продукции скважин на нефтяной газ и жидкость (сырую нефть). Расход выделившегося газа измеряют и приводят к стандартным условиям. Массу жидкости измеряют с применением прямого или косвенного методов динамических измерений, статических или гидростатических методов. Бессепарационные методы – основаны на использовании мультифазных расходомеров (МФРМ). МФРМ это совокупность средств измерений расхода жидкости и нефтяного газа, плотности, содержания воды, установленных в одном корпусе.

  7. Сепарационные измерительные установки

  8. Измерительная установка

  9. Испытания АГЗУ

  10. Технологическая схема ГЗУ

  11. Структура многофазного потока Переменный поток Пузырьки Туман • Разделенный поток Дисперсный поток Пузырьки Туман Удлиненный пузырек Расслоенный прямой поток Пробка Расслоенный волнистый поток Пробка Пробка Эмульсия Кольцевой поток Кольцевой поток

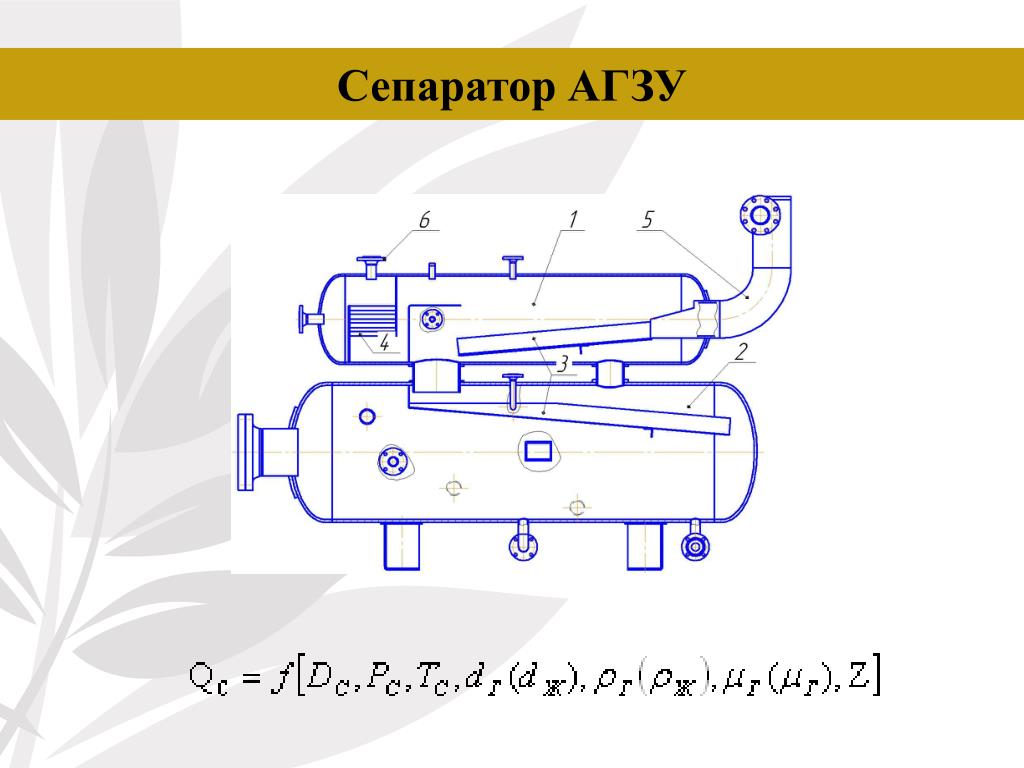

  12. Сепаратор АГЗУ

  13. Технологическая схема АГЗУ

  14. Мультифазные расходомеры

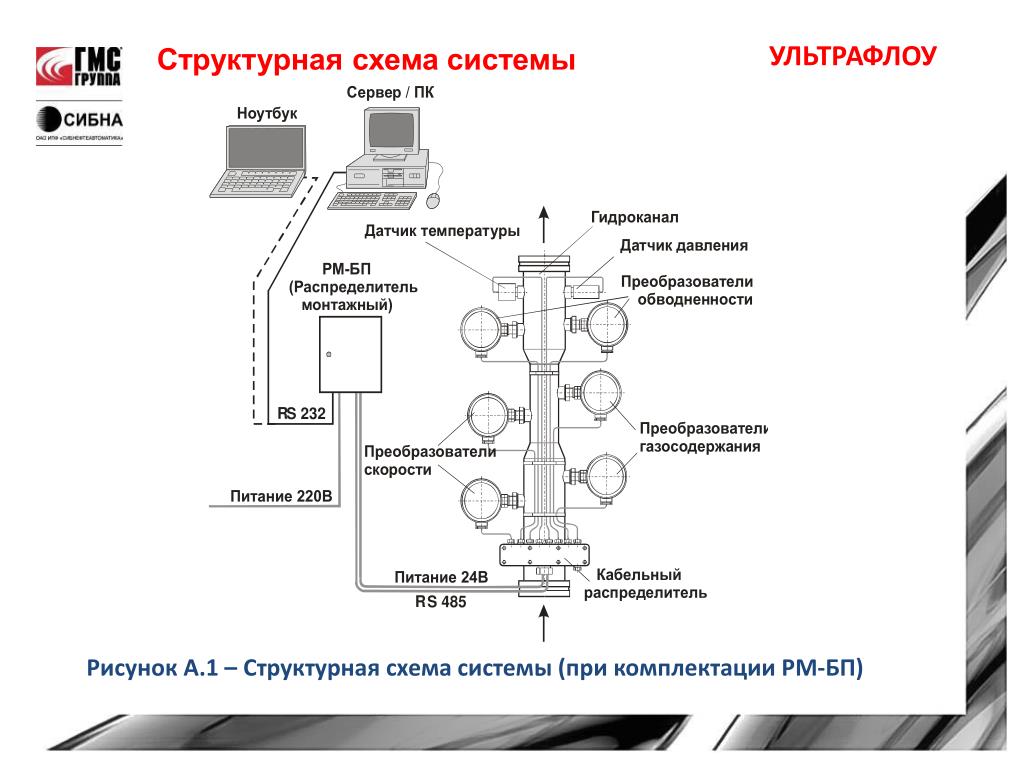

  15. Структурная схема системы УЛЬТРАФЛОУ Рисунок А.1 – Структурная схема системы (при комплектации РМ-БП)

  16. Центры испытаний

  17. Разнообразие МФРМ • Большие различия используемых технологий приводят к большим различиям в: • Описании погрешностей • Описание эксплуатационных характеристик • Влияние параметров флюида • Пределы условий эксплуатации • Представление результатов эксплуатации • Представление результатов испытаний • Поэтому необходимы: • Руководства по которым следует использовать технологию • Как определять пределы условий эксплуатации • Как проверять расходомеры. Что такое точность • Ограничения

  18. Стандартизация/руководства • Текущие действия по составлению рекомендуемых методов и/или руководств для проектирования и эксплуатации многофазных расходомеров: • DTI (UK) • Инструкции по измерению нефтепродуктов, модуль 7 (декабрь 2033г._ • API • Многофазный поток – технический документ • RP86. Определение дебита скважины • NFOGM • Справочник по измерению многофазного потока • 1-ая редакция выпущена в 1995г. • 2-ая редакция выпущена в 2005г. • Большое число публикаций

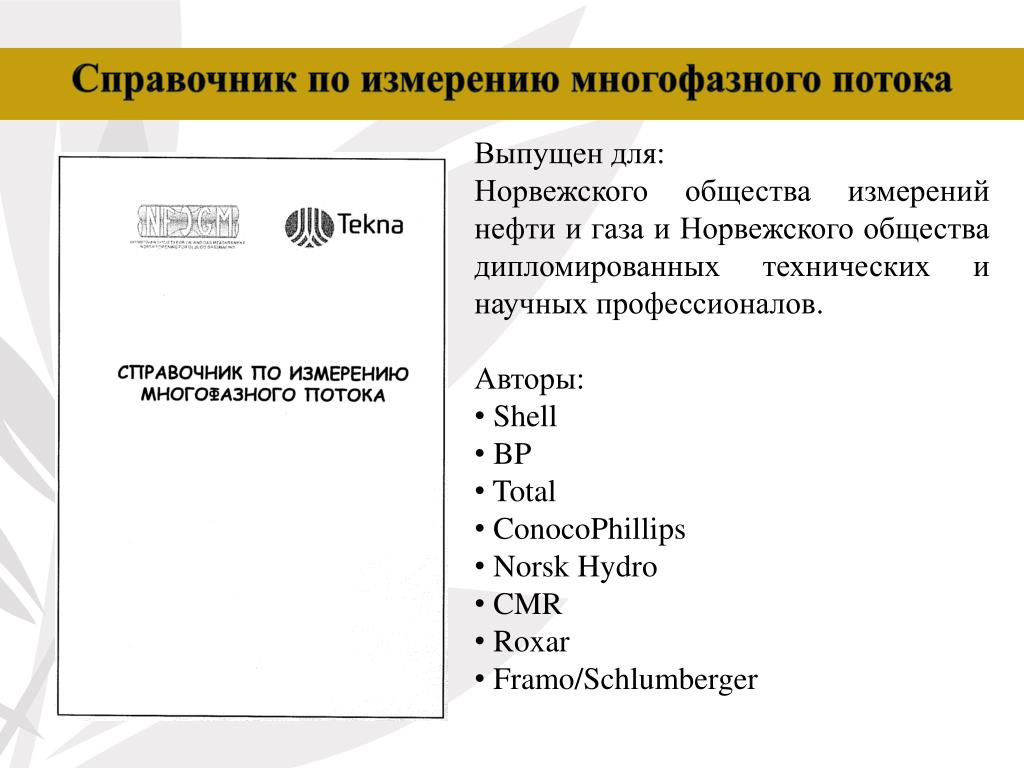

  19. Справочник по измерению многофазного потока • Выпущен для: • Норвежского общества измерений нефти и газа и Норвежского общества дипломированных технических и научных профессионалов. • Авторы: • Shell • BP • Total • ConocoPhillips • Norsk Hydro • CMR • Roxar • Framo/Schlumberger
