1. Tato prezentace byla vytvořena v rámci projektu Orbis pictus 21. století

2. Stabilizátory napětí OB21-OP-EL-ELN-NEL-M-2-018

3. Stabilizátory napětí obvody, které automaticky vyrovnávají napěťové nebo proudové změny na zátěži. Používají se tam, kde požadujeme minimální zvlnění nebo požadujeme-li konstantní napětí (proud) na zátěži při kolísajícím napětí (proudu) zdroje.

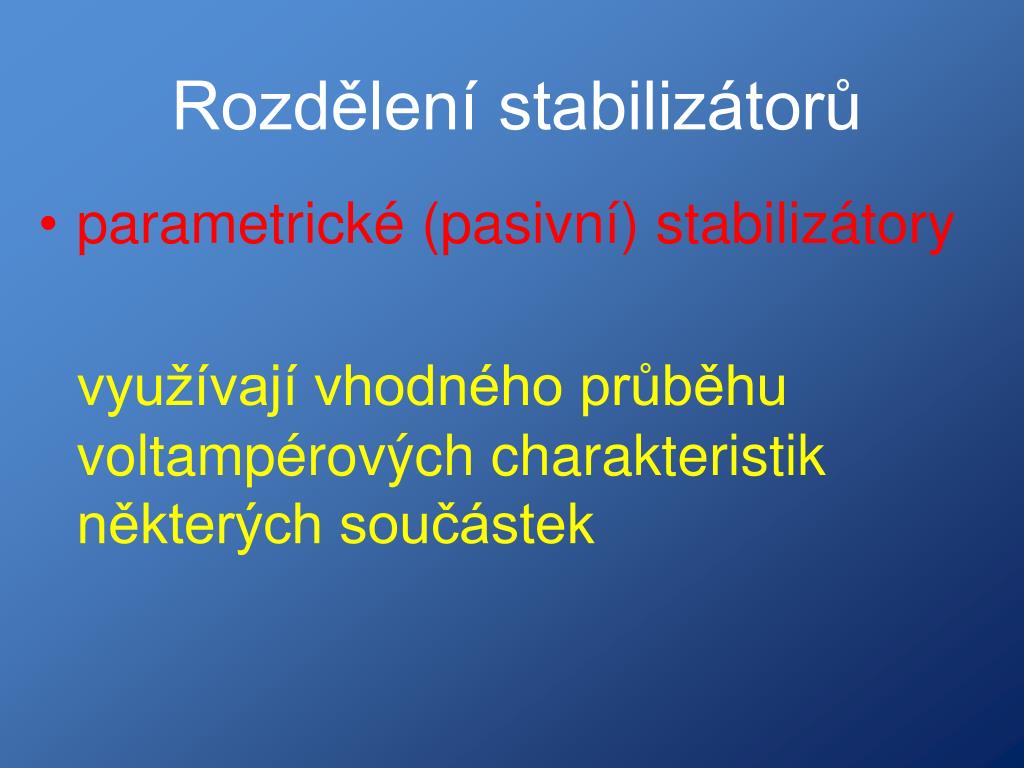

4. Rozdělení stabilizátorů • parametrické (pasivní) stabilizátory využívají vhodného průběhu voltampérových charakteristik některých součástek

5. Rozdělení stabilizátorů • stabilizátory se zpětnou vazbou (aktivní) obsahují regulační součástku, která je ovládána odchylkou výstupního napětí od hodnoty referenčního napětí

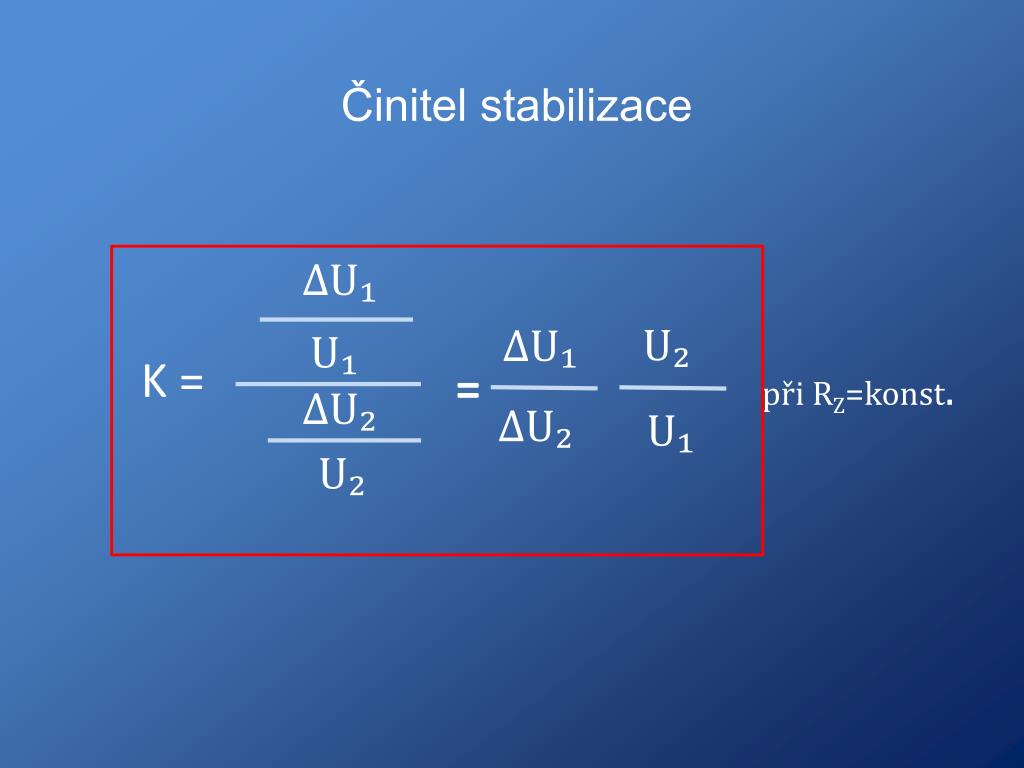

6. Činitel stabilizace ΔU₁ U₂ ΔU₁ U₁ K = = při RZ=konst. ΔU₂ ΔU₂ U₁ U₂

7. Parametrické stabilizátory RS ZD U1 Rz Pro stabilizaci nejčastěji používáme Zenerovy diody.

8. Zpětnovazební stabilizátory RZ … rozdílový zesilovač regulační součástka U1 snímač odchylky RZ Rz zdroj ref. napětí Regulační součástka je ovládána odchylkou výstupního napětí od napětí referenčního.

9. Zpětnovazební stabilizátor http://upload.wikimedia.org/wikipedia/commons/thumb/5/5e/Zopojeni_stabilizatoru_z_diskretnich_soucastek.png/500px-Zopojeni_stabilizatoru_z_diskretnich_soucastek.png

10. Integrovaný stabilizátor 78XX kladné napětí 1 78XX 3 C C 2 U2 U1

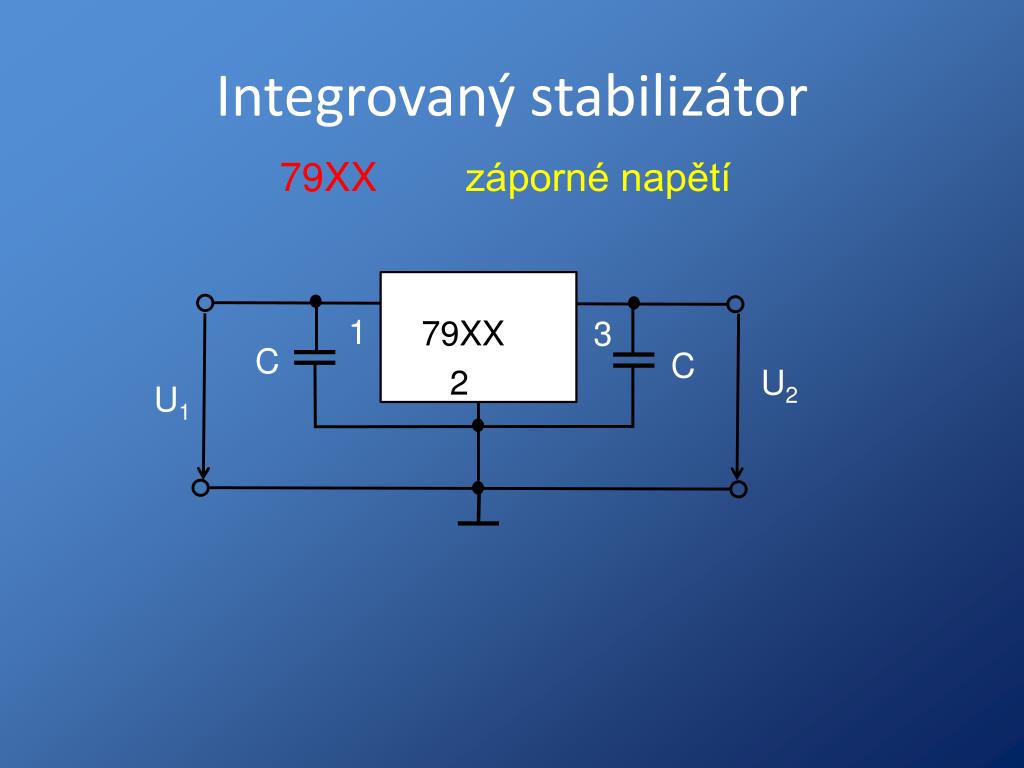

11. Integrovaný stabilizátor 79XX záporné napětí 1 79XX 3 C C 2 U2 U1

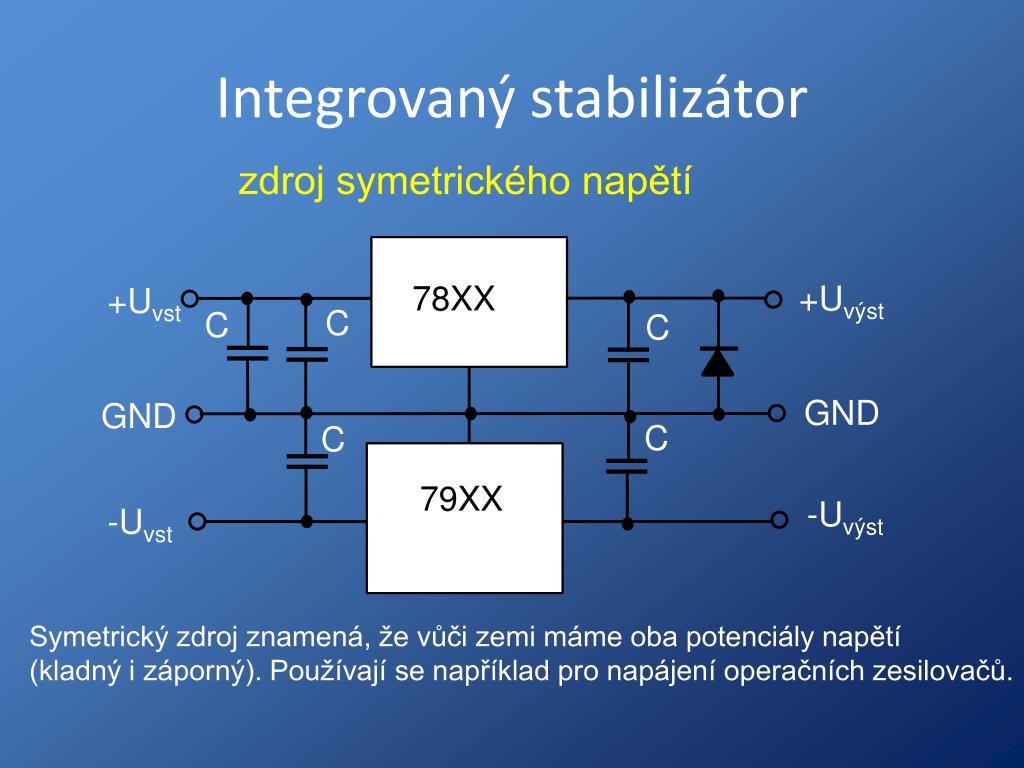

12. Integrovaný stabilizátor zdroj symetrického napětí 78XX +Uvýst +Uvst C C C GND GND C C 79XX -Uvýst -Uvst Symetrický zdroj znamená, že vůči zemi máme oba potenciály napětí (kladný i záporný). Používají se například pro napájení operačních zesilovačů.

13. Děkuji za pozornost Ing. Ludmila Nevařilová

14. Použitá literatura: Bezděk: Elektronika I
