ТЕРМОКЛИП СТЕНА 1

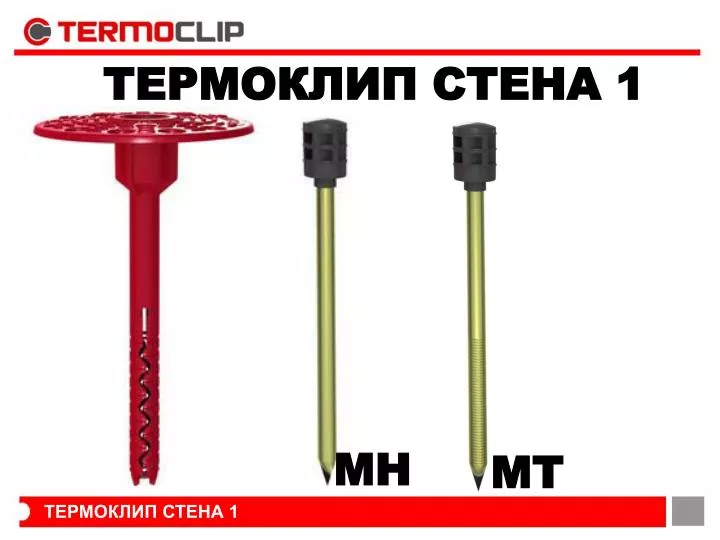

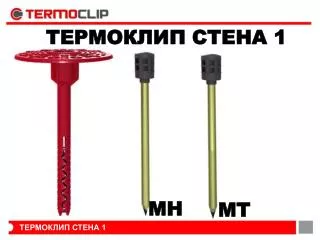

1. ТЕРМОКЛИП СТЕНА 1 MH MT ТЕРМОКЛИП СТЕНА 1

2. Герметичное соединение ÄУниверсальный в применении: предназначен для крепления теплоизоляционных плит к ограждающей конструкции в фасадных системах наружного утепления как в фасадах с тонким штукатурным слоем, так и с воздушным зазором. Расчетный срок службы дюбеля согласнотребованиям ETAG-004 не менее 25 лет. Головка из полиамидадлинной 15 мм 3 кН ÄТарельчатый полимерный анкер: Особенности запатентованной распорной зоныи различные распорные элементы позволяет подобрать дюбель для гарантированного крепления во все базовые материалы. Проникновение воды по оси стержня через замковое соединение исключено. Результат испытаний ИЦ «Института «Композит-Теста»: На поверхности распорных элементов капли воды отсутствуют. Соединение герметично. Диапазон температур эксплуатации от -500 до +800 С. Диапазон температур монтажа от -200 до +600 С. ÄТарельчатый полимерный дюбель: выполнен из блок-сополимера на основе высокомолекулярного полиэтилена (ГОСТ 16338-85), по качеству не уступающему лидерам европейского рынка строительного крепежа. Согласно международным стандартам ISO 1183. особенность крепления рандоли к телу дюбеля позволяет выдерживать нагрузку на отрыв «тарелки» до 3 кН. Наличие полостей с обратной стороны тарельчатого держателя повышают адгезию со штукатурным слоем. ETAG-004. Бетон1,9 кН Кирпич1,5 кН Щелевой кирпич1,2 кН Высокомолекулярный полиэтилен Углеродистая сталь с цинковым покрытием Пористый бетон1,4 кН Конусная форма острия ТЕРМОКЛИП СТЕНА 1 MH

3. Герметичное соединение ÄРаспорный элемент: выполнен из углеродистой стали АТСТ 1018 с цинковым гальваническим покрытием не менее 7 микрон, на основании норм DIN EN ISO 4042-2001. Головка распорного элемента выполнена из стеклонаполненного полиамида. Она имеет специальное строение с воздушными камерами и длину 15 мм: Удельные потери тепла через дюбель….……….0,0029 Вт/0С, что подтверждено Научно-исследовательским институтом строительной физики (НИИСФ) EN ISO 6946: величиной точечной теплопотери дюбеля с расширителем из оцинкованной стали можно пренебречь при Хр≤0,004 Вт/С0 Различные распорные элементы позволяют подобрать тарельчатый анкер для гарантированного крепления в несущие основание из любого строительного материала: MH – металлический забивной распорный элемент с термоизоляционной головкой. MT– металлический забивной распорный элемент с мелконакатанной резьбой и термоизоляционной головкой. Головка из полиамидадлинной 15 мм 3 кН Бетон2,9 кН Кирпич2,8 кН Щелевой кирпич1,6 кН Высокомолекулярный полиэтилен Углеродистая сталь с цинковым покрытием Пористый бетон1,8 кН Мелконакатанная резьба ТЕРМОКЛИП СТЕНА 1MT
