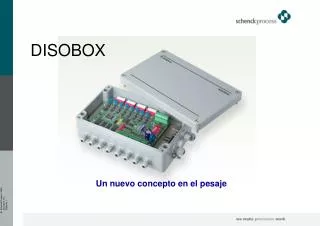

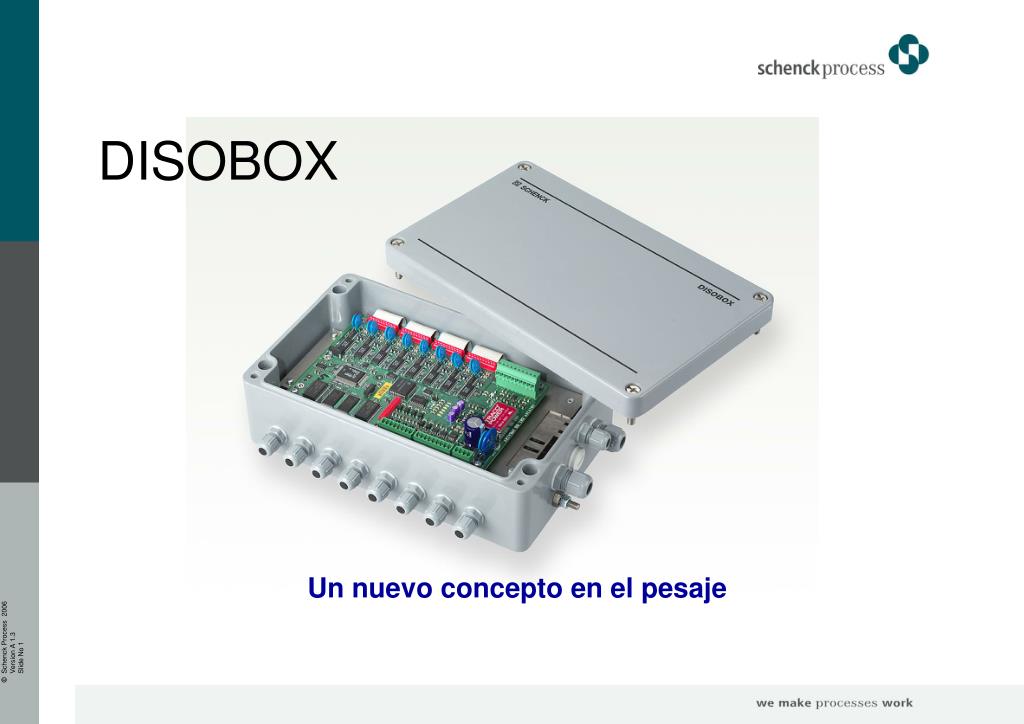

  1. DISOBOX Un nuevo concepto en el pesaje

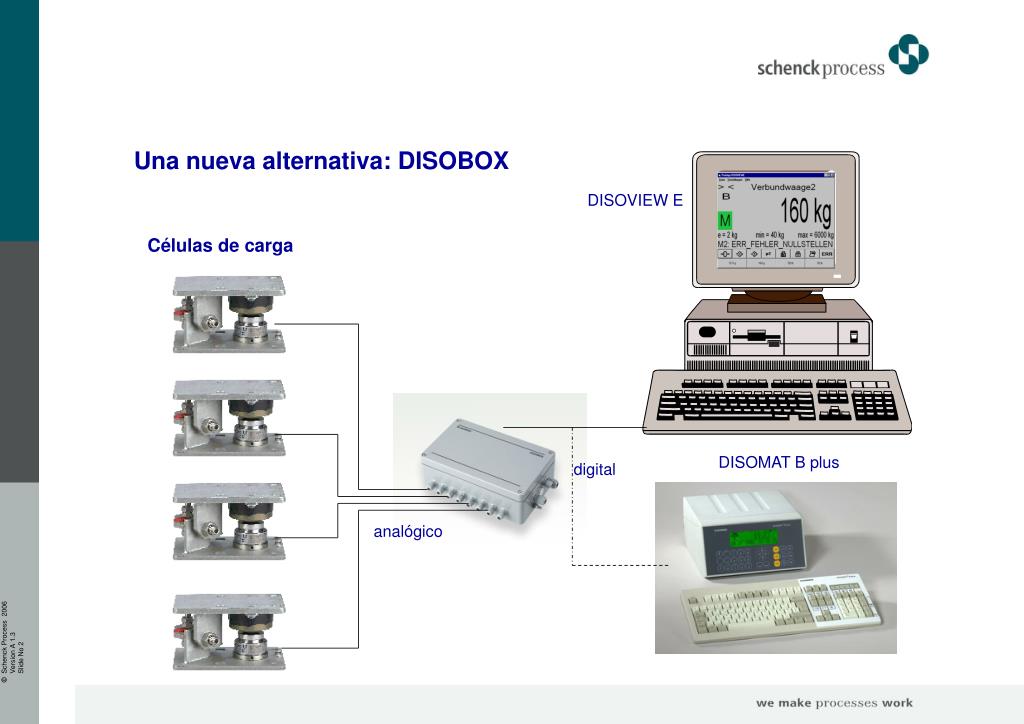

  2. Una nueva alternativa: DISOBOX DISOVIEW E • Células de carga DISOMAT B plus digital analógico

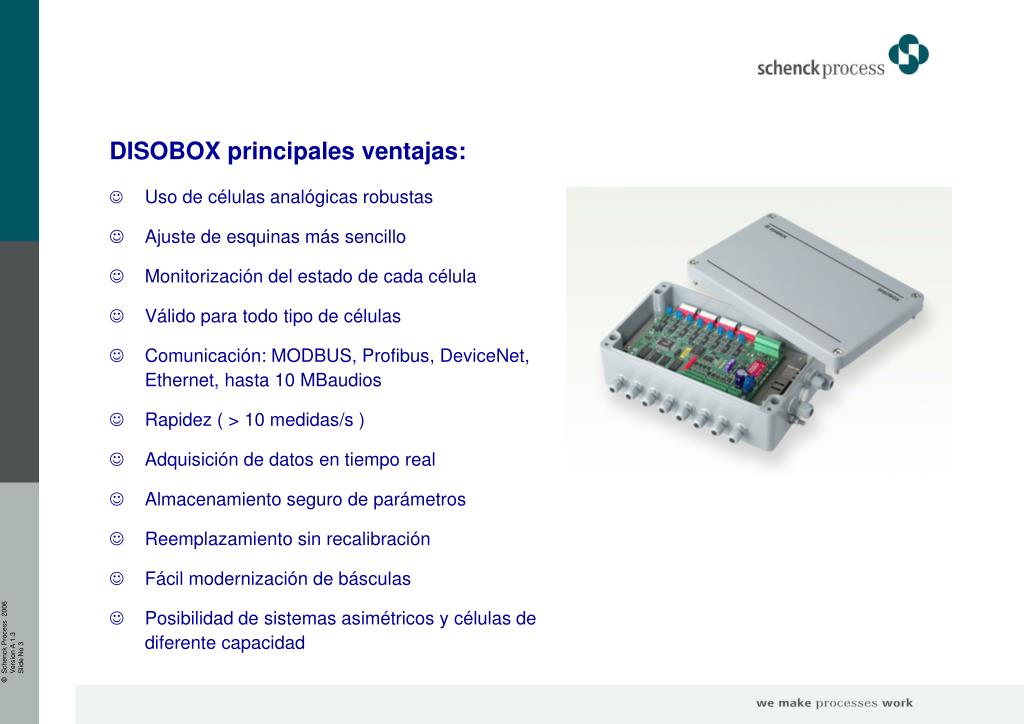

  3. DISOBOX principales ventajas: • Uso de células analógicas robustas • Ajuste de esquinas más sencillo • Monitorización del estado de cada célula • Válido para todo tipo de células • Comunicación: MODBUS, Profibus, DeviceNet, Ethernet, hasta 10 MBaudios • Rapidez ( > 10 medidas/s ) • Adquisición de datos en tiempo real • Almacenamiento seguro de parámetros • Reemplazamiento sin recalibración • Fácil modernización de básculas • Posibilidad de sistemas asimétricos y células de diferente capacidad

  4. Construcción Mecánica I Memoria de datos (EEPROM) Carcasa similar a DKK6 Protección contra escritura Tarjeta de conexión VKE Placa de montaje Cable de células de carga Compensador de presiones

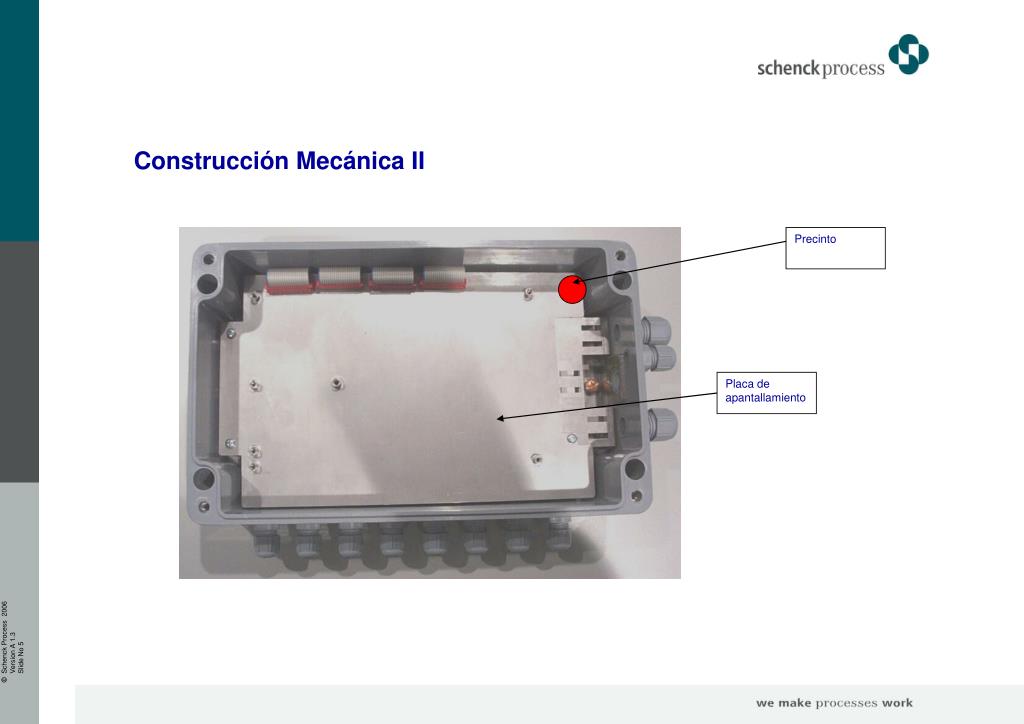

  5. Construcción Mecánica II Precinto Placa de apantallamiento

  6. Canales de medida Precinto Fuente CPU E/S Construcción Mecánica III

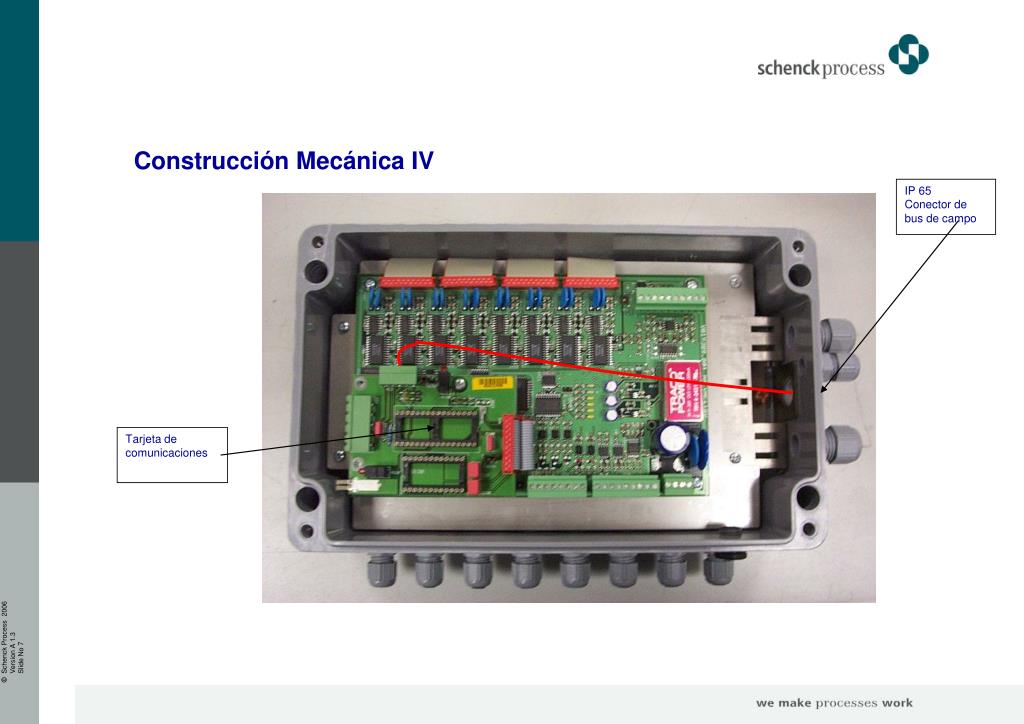

  7. Construcción Mecánica IV IP 65 Conector de bus de campo Tarjeta de comunicaciones

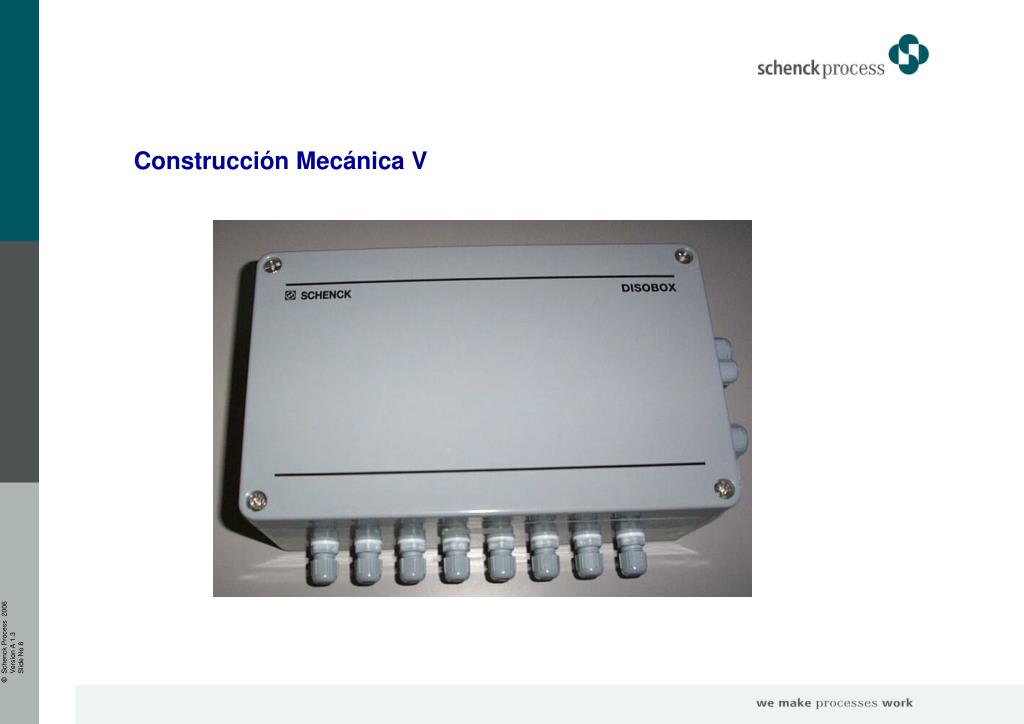

  8. Construcción Mecánica V

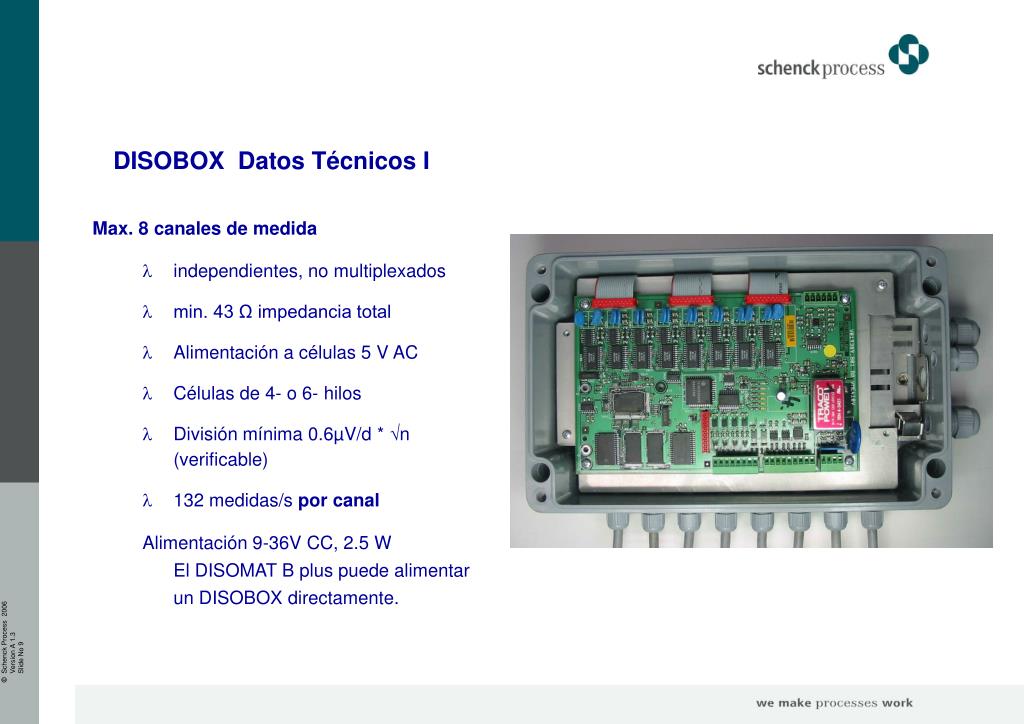

  9. DISOBOX Datos Técnicos I • Max. 8 canales de medida • independientes, no multiplexados • min. 43 Ω impedancia total • Alimentación a células 5 V AC • Células de 4- o 6- hilos • División mínima 0.6µV/d * n (verificable) • 132 medidas/s por canal • Alimentación 9-36V CC, 2.5 WEl DISOMAT B plus puede alimentar un DISOBOX directamente.

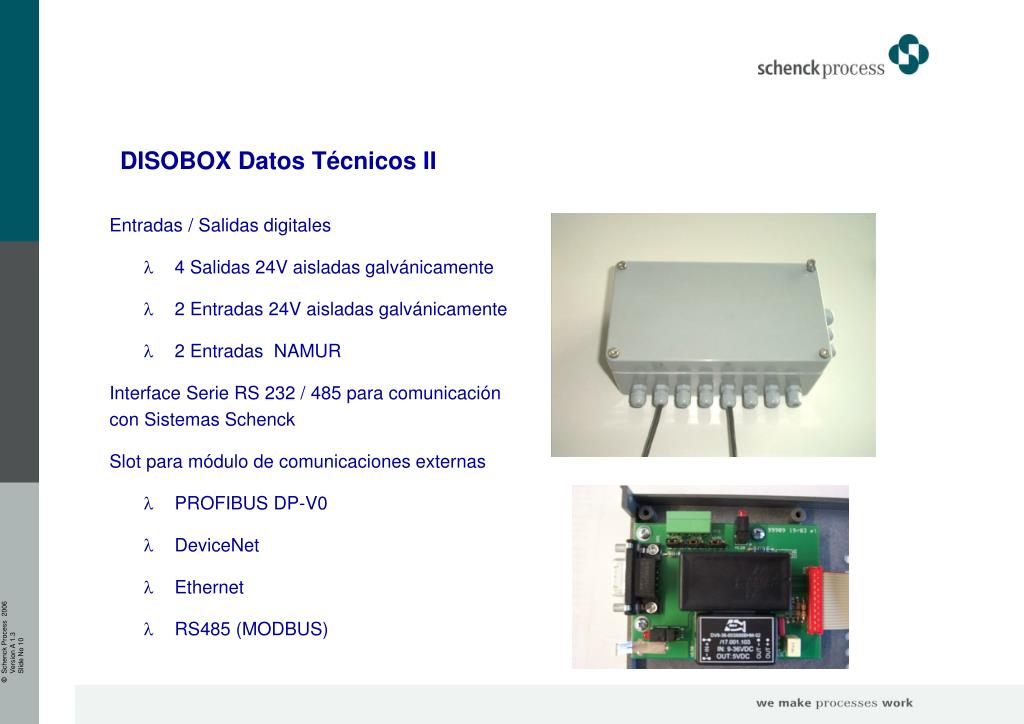

  10. DISOBOX Datos Técnicos II • Entradas / Salidas digitales • 4 Salidas 24V aisladas galvánicamente • 2 Entradas 24V aisladas galvánicamente • 2 Entradas NAMUR • Interface Serie RS 232 / 485 para comunicación con Sistemas Schenck • Slot para módulo de comunicaciones externas • PROFIBUS DP-V0 • DeviceNet • Ethernet • RS485 (MODBUS)

  11. Fuente de alimentación VNT 410 • Conversión de RS232 (PC) a RS485 • USB con cable adicional • Alimentación 115 - 230 VCA a 24 VDC • Alimenta hasta 3 DISOBOX • Protección IP 20 para oficina o interior de armario eléctrico A PC A DISOBOX 115 - 230 V CA

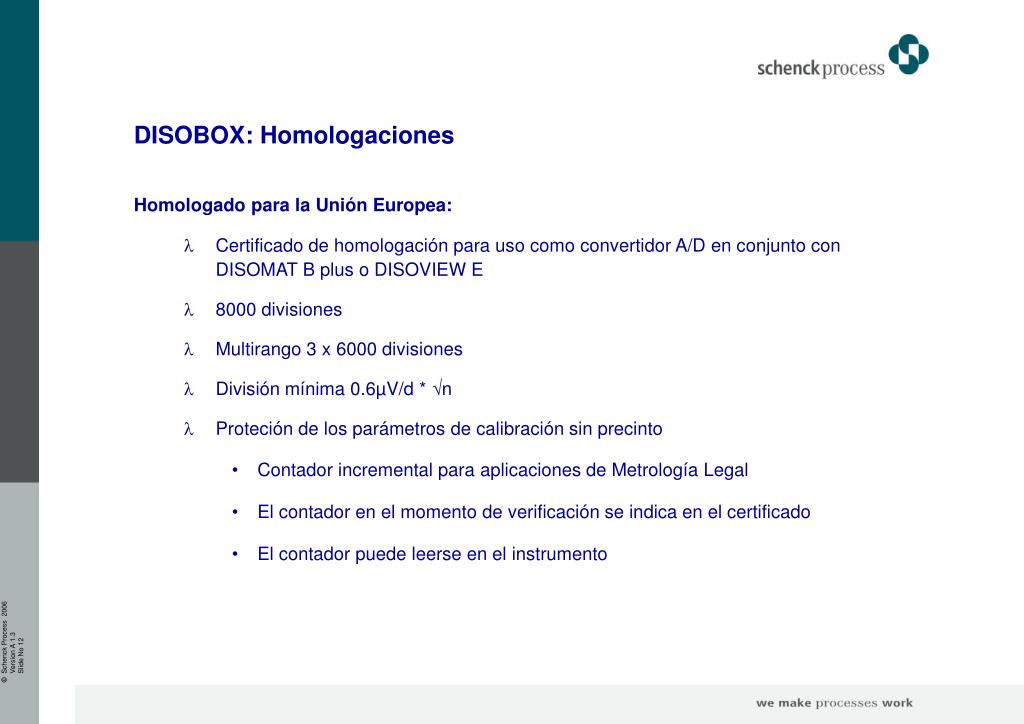

  12. DISOBOX: Homologaciones • Homologado para la Unión Europea: • Certificado de homologación para uso como convertidor A/D en conjunto con DISOMAT B plus o DISOVIEW E • 8000 divisiones • Multirango 3 x 6000 divisiones • División mínima 0.6µV/d * n • Proteción de los parámetros de calibración sin precinto • Contador incremental para aplicaciones de Metrología Legal • El contador en el momento de verificación se indica en el certificado • El contador puede leerse en el instrumento
