  1. 封面 中小尺寸液晶模组装解决方案 Laser Diode TO Package Solution 卓越的生产力表现 深圳鼎晶光电有限公司

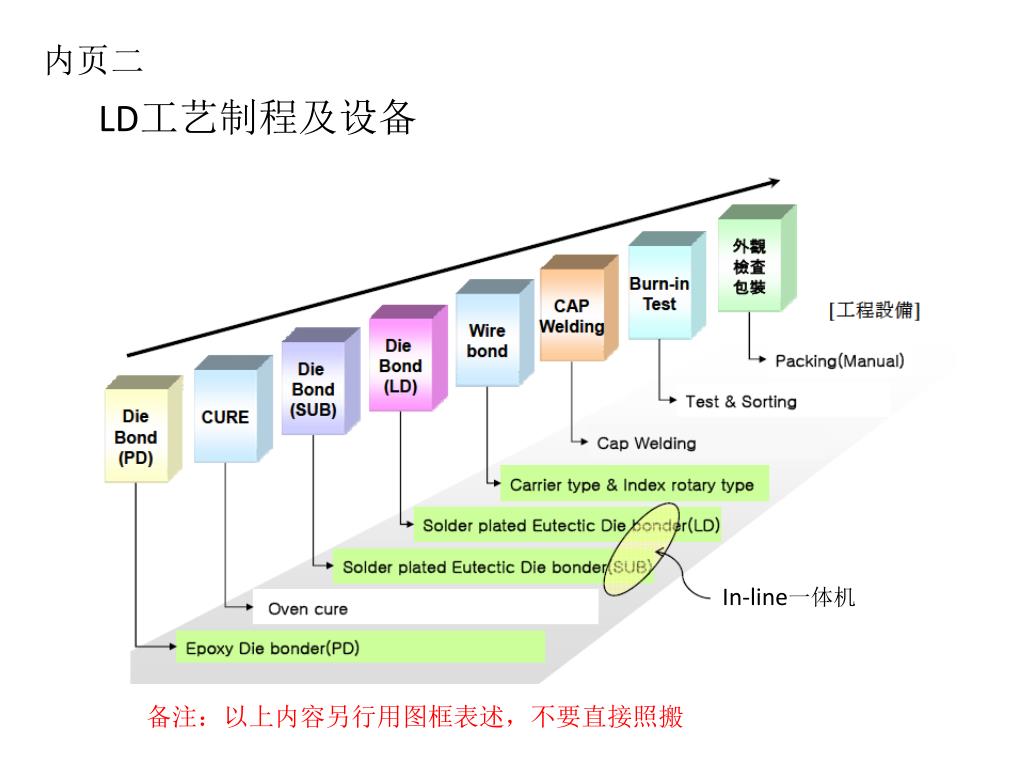

  2. 内页二 LD工艺制程及设备 In-line一体机 备注：以上内容另行用图框表述，不要直接照搬

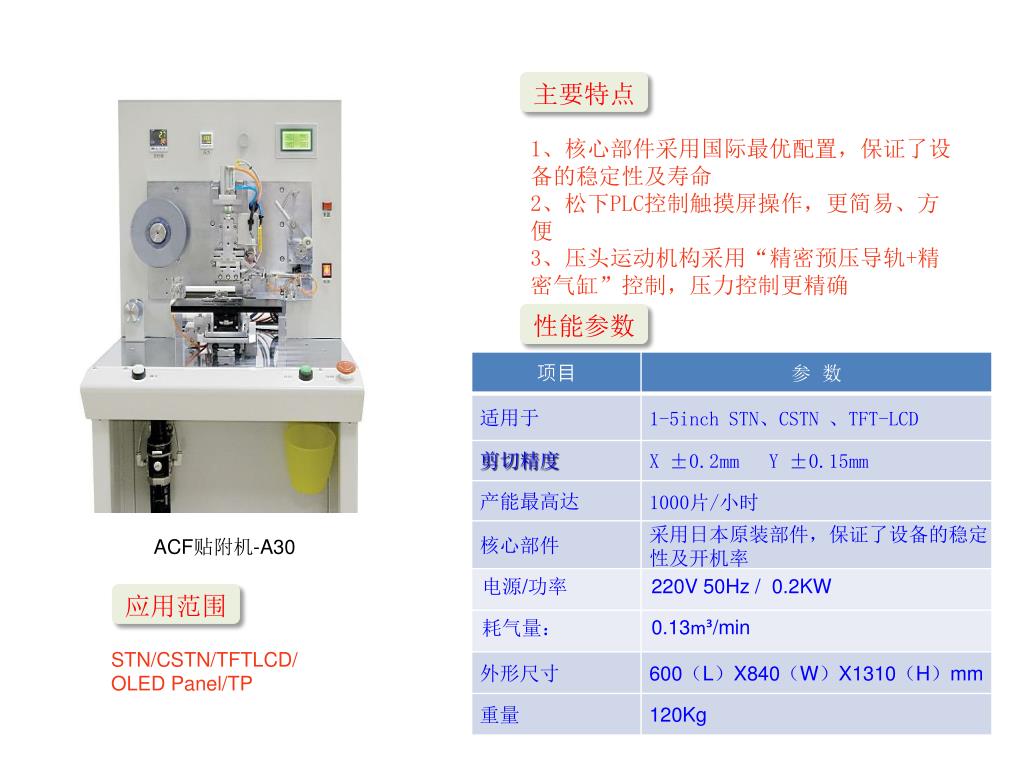

  3. 主要特点 • 1、核心部件采用国际最优配置，保证了设备的稳定性及寿命 • 2、松下PLC控制触摸屏操作，更简易、方便 • 3、压头运动机构采用“精密预压导轨+精密气缸”控制，压力控制更精确 性能参数 ACF贴附机-A30 应用范围 STN/CSTN/TFTLCD/OLED Panel/TP

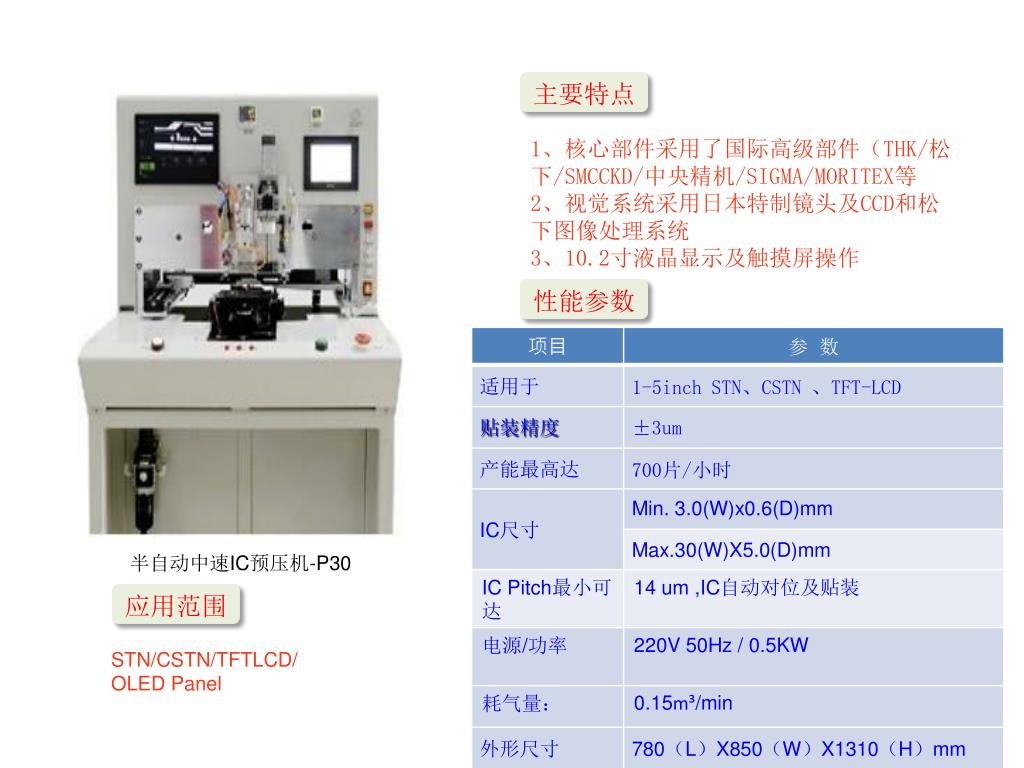

  4. 主要特点 • 1、核心部件采用了国际高级部件（THK/松下/SMCCKD/中央精机/SIGMA/MORITEX等 • 2、视觉系统采用日本特制镜头及CCD和松下图像处理系统 • 3、10.2寸液晶显示及触摸屏操作 性能参数 半自动中速IC预压机-P30 应用范围 STN/CSTN/TFTLCD/OLED Panel

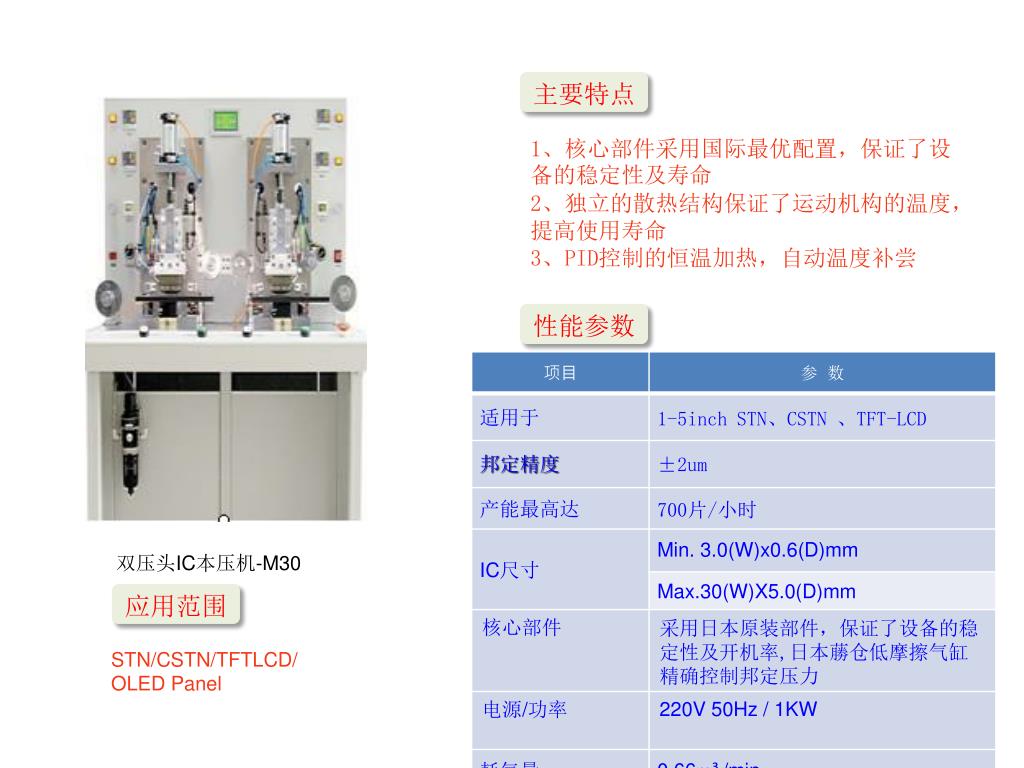

  5. 主要特点 • 1、核心部件采用国际最优配置，保证了设备的稳定性及寿命 • 2、独立的散热结构保证了运动机构的温度，提高使用寿命 • 3、PID控制的恒温加热，自动温度补尝 性能参数 双压头IC本压机-M30 应用范围 STN/CSTN/TFTLCD/OLED Panel

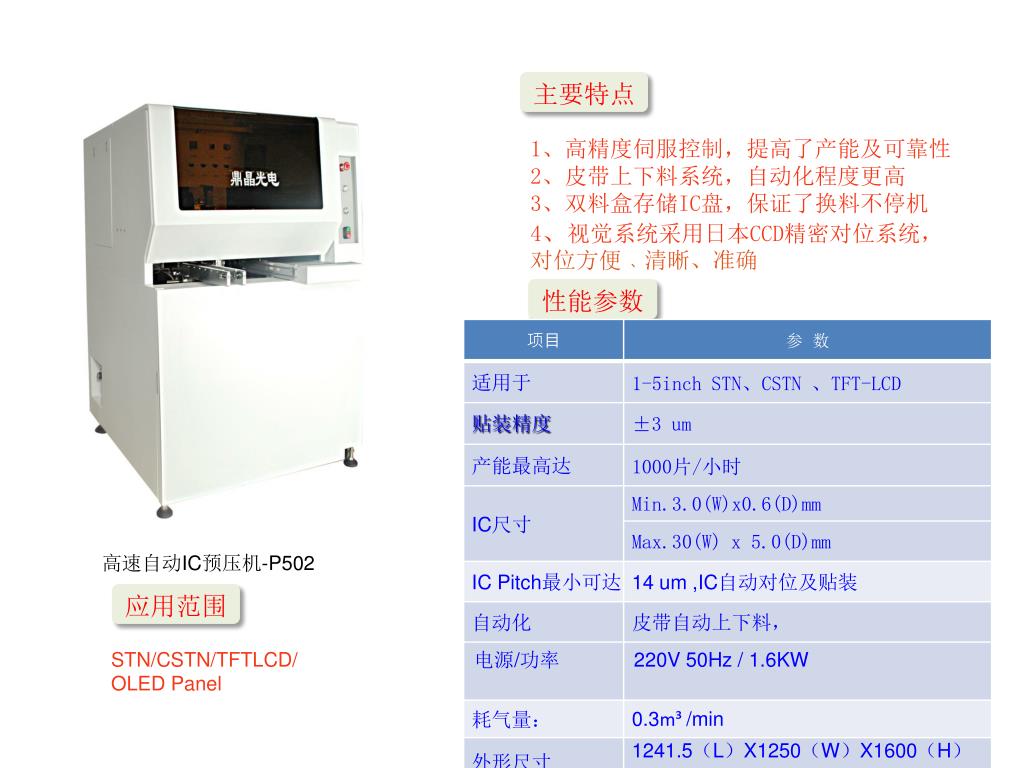

  6. 主要特点 • 1、高精度伺服控制，提高了产能及可靠性 • 2、皮带上下料系统，自动化程度更高 • 3、双料盒存储IC盘，保证了换料不停机 • 4、视觉系统采用日本CCD精密对位系统，对位方便﹑清晰、准确 性能参数 高速自动IC预压机-P502 应用范围 STN/CSTN/TFTLCD/OLED Panel

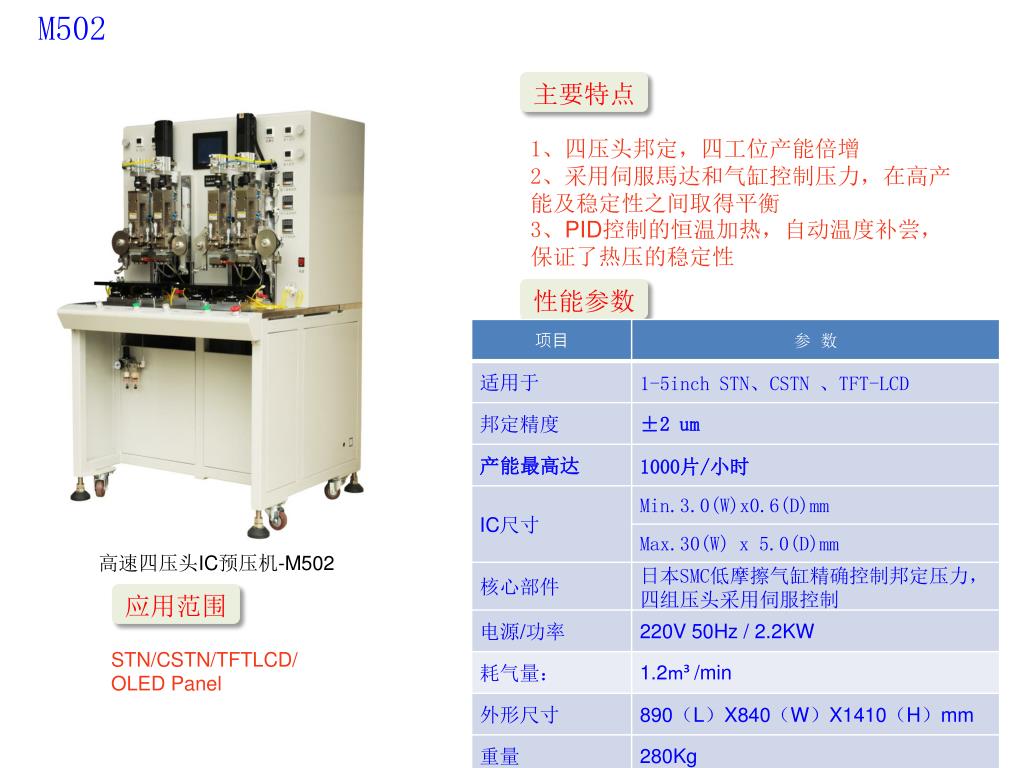

  7. M502 主要特点 • 1、四压头邦定，四工位产能倍增 • 2、采用伺服馬达和气缸控制压力，在高产能及稳定性之间取得平衡 • 3、PID控制的恒温加热，自动温度补尝，保证了热压的稳定性 性能参数 高速四压头IC预压机-M502 应用范围 STN/CSTN/TFTLCD/OLED Panel

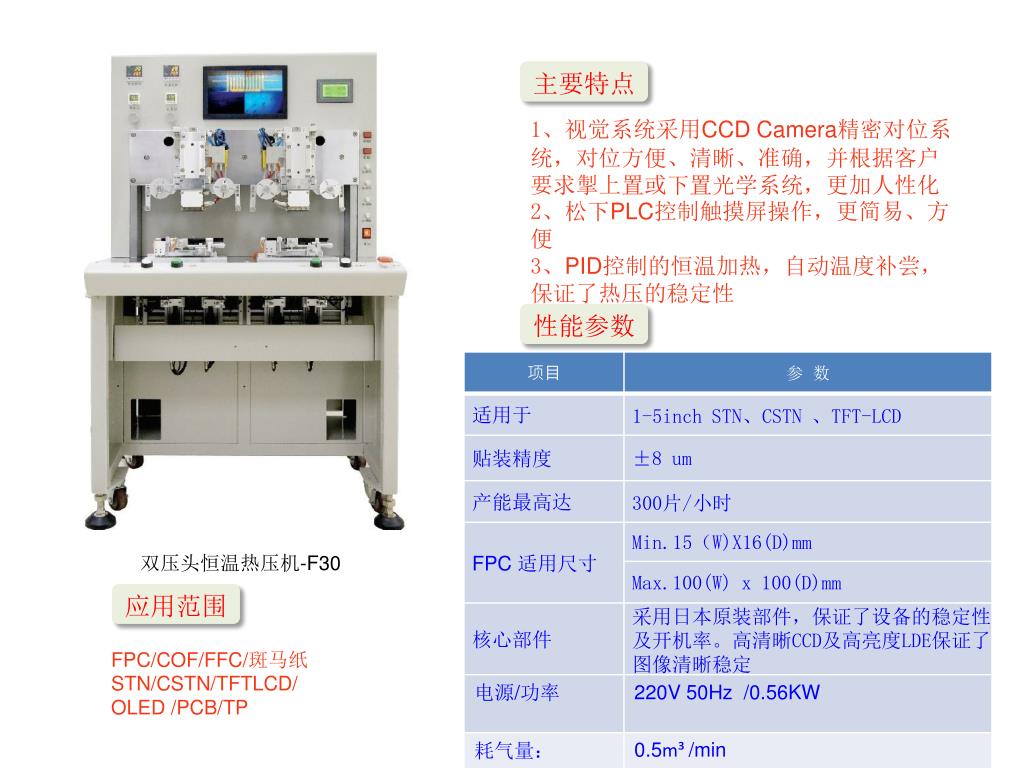

  8. 主要特点 • 1、视觉系统采用CCD Camera精密对位系统，对位方便、清晰、准确，并根据客户要求掣上置或下置光学系统，更加人性化 • 2、松下PLC控制触摸屏操作，更简易、方便 • 3、PID控制的恒温加热，自动温度补尝，保证了热压的稳定性 性能参数 双压头恒温热压机-F30 应用范围 FPC/COF/FFC/斑马纸STN/CSTN/TFTLCD/OLED /PCB/TP
