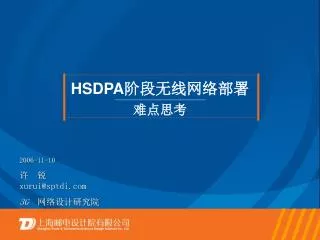

1. HSDPA阶段无线网络部署 难点思考 2006-11-10 许锐xurui@sptdi.com 3G 网络设计研究院

2. Agenda • 网络设计工作之与“HSPA” • UTRAN部署难点与管见

3. 网络建设与设计流程 • 网络架构/建网规模/投资敲定——重心在前期 • 组网论证尤为关键 可研 初步设计 施工图设计 施工/验收 立项 批复 谈判 规划

4. 3G网络建设的设计关注 • 多专业协作 • 3G影响各有深浅 土 建 铁 塔 空 调 社 会 效 应 终端 传 输 无线接入 核心网 支撑系统 网管 业务平台 • 建网设计中各专业内容组织，与他专业、运营商、设备商、政府社会等的交互、相关构造整体设计方案，形成设计视角 • 新技术引入的扰动 ……HSPA？ 电源 财务与经济

5. UTRAN部署难点ABC… • 建网策略与目标 • 业务模型复杂化和不确定 • 单站能力的继续考察 • 站点获取艰巨 • 仿真结果的分析 • Else

6. 设计前期主要命题 UTRAN建设内容 • 基站设置(Node B) • 基站控制器设置(RNC) • 无线操作维护系统(OMC-R) • 传输/电源/土建配套等 网络质量和建设投资的要素 站点规模 站型配置 模拟预测 干扰协调 编码计划 设备选型 投资估算 建网覆盖目标 预测容量需求 建设方针策略 室外覆盖宏基站设置 室内覆盖解决方案 设备性能指标 考虑CDMA系统覆盖和容量的牵制

7. 建设方针策略 一切围绕经济指标 收益率/EBITDA/回收期 各年业务收入 投资-成本控制 • 目标市场份额 • 用户群定位（ARPU/使用特性） • 业务定位（种类/品质） • 发展步骤 格局不定，市场预计被动，可靠性低 ——对手胁迫和自身立足的折中 经济数据“测不准”

8. 无线网建设目标 网络目标源于建设方针 指标制定来自服务重要性的保障 先天条件带来人力、物力资源，建设运营力度的差别 全覆盖之外的策略？ 我国客户高QOS习惯的协调 • 覆盖目标 各期覆盖水平——覆盖率 VS. 连续覆盖业务 地区-城市-业务区分类 特征业务区（干道、住宅区、开发区、密集商务区、场馆、室内等） • 容量目标 各期业务量水平 预测用户规模 X 每用户业务量（Fr. 用户预测、业务模型） 分类业务量指标——Erl、Kbps 业务密度等级 • 质量目标 各期服务质量指标 GOS/BLER 时延 误块率 丢包率等 服务等级区

9. 业务模型复杂化和不确定 • 业务模式对网络的影响 • 无线资源开销控制(HSDPA) • 远期业务量评估影响初期部署 • RNC/分组域设置 • 业务需求难明确 • 市场需求不易把握 • 缺乏如话音的固定模型 • 海外借鉴愈来局限 • 业务打造主导作用增强 • 业务分布难预期 寻求参照 VS. 主动创立 （联系业务开发） 需求核算 VS. 控制先决 （宏观运营策略） 准则——获益可能/GOS 不追踪实践新高的准备 用户和业务差异化，网络系统呢？

10. 无线网室外站点部署 • 流程 单站范围宏站规模 单站容量站型配置 单站能力 业务区覆盖、容量需求 导出与预测环境适配的 目标结果验证 站点选择 模拟仿真 典型测试 优化调整

11. 单站能力考察 • 上行负载平衡时下行功率冗余则系统上行受限，扩容需考虑使用新的载频和扇区；下行功率溢出则应收缩站距，直至与基站最大发射功率匹配，系统表现为下行受限 小区半径&业务量 • 上行和下行链路一般不可能同时达到最大利用，但必须兼顾双向承载的可行性，因其关系到站距与频点资源设置的合理性；数据业务不是微量的时代初期规划便需考虑 下行功 率合理 下行链路功率核算 上行平 衡负载下小区 半径 半径调整 初始负载 覆盖目标 上行链路预算 负载调整 小区半径 业务密度 容量/质量目标 上行负载核算

12. 单站能力考察 • 链路预算参数因地区环境、厂商设备、运营商网络指标而不同，需综合平衡损益取定 • 基站接收机Eb/No指标、标准偏差和衰落储备、穿透损耗参数的取定，以及传播模型K因子的校准对链路预算结果有明显影响，业务激活因子、邻本比影响上行负载核算过程 • 模型校正的实用性（可行？代价？有效？） • 具有典型特征的地形地貌——科学有效，普遍采用 • 个性环境之要地、调整不便——一站一校 • 个性环境之其他——参照校正，经验设站，优化为主

13. 业务模型转换 Voice 应用层模型 业务从应用特征转化为无线承载特征描述，参与链路预算与负载核算 Mobile Game Video Call Email Mobile Game Mobile Game WEB AMR12.2 Mobile Game Downloading 无线承载模型 Mobile Game CS64 Mobile Game Streaming PS64/128 Mobile Game MMS Mobile Game PS128/128 Mobile Game PS128/384 Mobile Game PS128/534

14. 单站能力论证 • 业务量超预期变化、预算参数难以贴切，可能导致上行平衡负载预测失真，反馈迭代的负载论证方法实用有局限性 • 运营者从建网策略的一致性出发，往往倾向于各地统一的负载指标 • 常用的处理是取定上行负载为~50%，即多数情况下是强制为下行受限系统、或说使系统不至上行受限，系从保证覆盖出发 理论的闭环论证则作为确认惯例取定可行及站型配置的依据

15. 单站能力论证 • 多速率、多GOS混合业务模式下，尤其在动态共享资源的阶段，下行负载核算难以准确——多业务的等效和统一核算 • Compbell 坎贝尔方法 • 加权Erlang方法 • MDE • M/G/R-PS • 信道池共享、资源竞争接入模式下，电路型话音、数据和分组的数据、以后的VOIP，以及两种业务并发等复杂状态的配置估算依然缺乏成熟、完善的理论——仿真软件研究工具的使用 • HSDPA上行增加了HS-DPCCH信道，论证对已部署站距影响“不大”——可以接受 • √动态功率分配 ？网规时选取的最大码道数 • 业务承载策略/资源使用计划——HSDPA HS-DSCH、R99/R4 TCH、GPRS PDCH分工 • 单纯下行预计不足的后果是提前升载频

16. 单站能力论证 • HSDPA以后更丰富和更高速率数据业务的提供将引来业务模型的很大变化，50%上行负载测算的站距部署能否保证系统上行不受限未必是定论，应结合实际业务模型具体分析上、下行的负载，从长计议 CDMA小区分裂不宜 充分考虑远期需求 站距已然足够近 远近效应的隐患 动态优化的极限 初期紧急扩容的危险 独立和共享载频的再认识 多样化覆盖手段必不可少 A Case

17. HSDPA Club

18. 无线网室外站点部署 • 流程 单站范围宏站规模 单站容量站型配置 单站能力 业务区覆盖、容量需求 导出与预测环境适配的 目标结果验证 站点选择 模拟仿真 典型测试 优化调整

19. 站点获取艰巨 • 上海城市建筑环境覆盖难度大 • 站点资源渐近饱和 • 市民“环保意识”增强 • 绿色市容和和谐建设的要求 • 争取更理智的政府、社会支持环境 • 多运营者共建的可行性再论证 • 节约化设备部署课题 • 室外型基站等解决方案探讨

20. 2G街道站 站点设置手段更新 • 分布式基站 • CPRI接口——基带和射频单元分离 • OBSAI接口——基带处理、射频、网络传输和控制层面都分离 容量单小区4载频，40W/RRU 中频光纤部署 HSPA业务量大了怎么办？ 快速建网、尽早占有市场需慎重的

21. 软件仿真结果分析 • 软件仿真的可信度 • 电子地图准确度 • 软件本身构思的优化可能性 • 操作环节的不可控性 • 合理看待软件仿真结果 • 自身比较，相对科学的结论 • 不同软件应具有共同的定性结论 • 统一软件下可比，统一输入参数算法 • 细节待实测 • 与网络实际品质的比较分析

22. Else&Later • 室内覆盖 • 利旧分布系统可行性、工程量 • 呼吸的切换边界、回到业务量控制 • 及早确定用户、业务定位，合理设置穿透损耗，协调室内、外部署 • RNC • 容量何其大？可否借鉴1X同类协议设备经验？ • 与核心侧方案的协调 • OMC-R • 设备接口开放，上层网管的统一管理问题 • OMC-R统计指标设置尽可能完备、各厂家统一 • 基站传输 • 业务量/传输手段——多协议栈支持、IP传输的时钟问题、对传输网发展有无影响？ 设备商RNC性能

23. 行看流云 • http://www.qxzx.com.cn • 宽带无极限 VS. 吾生也有涯 • XX畅听 VS. 玩物丧志 • 现在买个手机，您会多在意挑选？ • 任“江湖”涨落，规律终究是规律 • 短信广播、西安移动的例子 • 行看流云，主动转型
