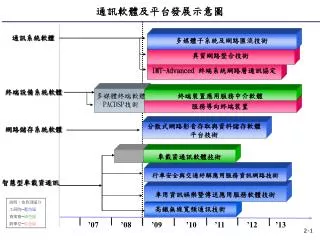

1. 通訊軟體及平台發展示意圖 車載資通訊軟體技術 通訊系統軟體 多媒體子系統及網路匯流技術 異質網路整合技術 IMT-Advanced 終端系統網路層通訊協定 終端設備系統軟體 多媒體終端軟體 PACDSP技術 終端裝置應用服務中介軟體 服務導向終端裝置 分散式網路影音存取與資料儲存軟體平台技術 網路儲存系統軟體 行車安全與交通紓解應用服務資訊網路技術 智慧型車載資通訊 車用資訊娛樂暨傳送應用服務軟體技術 說明：依色別區分 工研院─藍色區 資策會─綠色區 跨單位─紅色區 高鐵無線寬頻通訊技術 ’07 ’08 ’09 ’10 ’11 ’12 ’13

2. 通訊軟體及平台發展示意圖 通訊系統軟體 多媒體子系統及網路匯流技術 異質網路整合技術 IMT-Advanced 終端系統網路層通訊協定 說明：依色別區分 工研院─藍色區 資策會─綠色區 跨單位─紅色區 ’07 ’08 ’09 ’10 ’11 ’12 ’13

3. 通訊系統軟體---系統架構 Application Service Control 多媒體子系統及網路匯流技術 Network Attachment / Resource & Admission Control 異質網路整合技術 Transport IMT-Advanced 終端移動管理通訊協定技術 Terminal

4. 通訊系統軟體之看法與重點策略 • 重要性 • 在FMC的趨勢下的下一世代網路NGN 系統中，以IP為主的整合性系統與應用軟體之成長空間，將遠超過傳輸設備，尤其是enable整合性多媒體應用的服務系統架構，以便能在各式各樣access網路的NGN系統中提供所謂的triple或quadruple play服務 ，將會是在未來通訊系統朝向NGN匯流的極重要發展價值主軸。 • 研發重點 • 支援triple/Quadruple-play 多媒體服務之服務系子系統與enabling technologies、WiMAX與異質網路整合相關系統產品技術、IMT先進終端通訊協定技術 • 機會點 • WiMAX行動網路佈建及4G/NGN網路是本技術可切入市場的機會。 • 掌握I P Triple-play 服務發展契機 ，並結合國內手持裝置能量, 切入未來IP 多媒體服務之系統與應用產品之市場。 • 策略 • 整合形成完整之多媒體系統 尋求Service Providers 合作 共同建置 以國內之服務市場 培育服務系統技術之成熟 • 支援國內手持裝置發展IMS多媒體應用終端，及進行互通性測試，取得技術應用上之優勢 • 結合國內產業既有之產業能量，著重發展行動網路控制訊令技術，發展中小型(WiMAX)行動接取網路控制閘道器。 • 佈建本系統技術於實驗網路 實際試運轉 使系統技術邁向成熟 建立成功之reference site 2008 2009 2010 • 提供Softswitch使用之NP Solution予市話Operator,以成為其電信系統之供應者(威達) • 提供IMS系統進行WiMAX/IMS Technology/Service Trial(威達/大同/大眾/創一/威邁司/Local市話業者) ，以建立Reference Site • 提供WiMAX IMS系統供商業營運使用 NCP計畫技術持續Enhance系統之可使用性及新增供能， 如WiMAX網路之Policy Control功能、WiMAX TV服務及新世代網路與服務管理等

5. 多媒體子系統及網路匯流技術發展示意圖 摘要：重點在發展包括IMS FMC系統軟體及WiMAX網路介接技術、Triple-Play匯流技術及新一代的網路與服務管理技術，可應用於WiMAX網路、4G網路的服務平台 IMS FMC技術 說明：依色別區分 資通所─藍色區 資策會─綠色區 跨單位─紅色區 法 人—黃色區 已結案─灰色區 新世代網路與服務管理技術 廣播網路與電信網路匯流技術 ’07 ’08 ’09 ’10 ’11 ’12 ’13 • IMS FMC技術 • -IMS系統軟體技術 • -Call Session Control技術 • -Service Capability Interaction Management技術 • -WiMAX網路Policy Control Technology • -NGN之資源許可控制軟體技術 (Resource and Admission Control) • 廣播網路與電信網路匯流技術 • -WiMAX TV技術 • -Mobile IPTV軟體技術 • -Triple-Play系統軟體技術 • -廣播網路與電信網路整合技術 • 技術專有名詞對照 • IMS (IP Multimedia Subsystem，IP多媒體子系統) • FMC (Fixed/Mobile Convergence ，固網與行動網路匯流) • 新世代網路與服務管理技術 • -服務之註冊、發行、搜尋等管理技術 • -異質網路管理、網路服務搜尋、目錄管理 • -網路品質與服務管理技術

6. 異質網路整合技術發展示意圖 NGN網路效能模擬與分析 摘要： 重點在開發WiMAX及新一代行動網路之接取網路控制器，技術包括行動管理技術(Mobility Management)、網路對話/服務串流管理技術(Session/Service Flow Management) 、 與接取媒體無關之換手技術(Media Independent Handoff) 、 策略控制技術(Policy Control)。可應用在Wi-Fi、WiMAX 、 3G及NGN網路。 Wi-Fi / WiMAX / 3G 整合技術 NGN網路技術 WiMAX 網路技術 說明：依色別區分 資通所─藍色區 跨單位─紅色區 異質網路模擬分析技術 ’07 ’08 ’09 ’10 ’11 ’12 ’13 • WiMAX網路技術 • -Media Independent Handoff技術 • -Seamless Service Continuity技術 • WiFi / WiMAX / 3G整合技術 • Media Independent Handoff技術 • Seamless Service Continuity技術 • NGN網路技術 • -研發MME下世代核心網路實體 • -研發網路對話/服務串流管理技術 • -研發PCRF技術 • 異質網路與NGN網路模擬分析技術 • -相容性測試 • -移動模型分析及模擬技術 • -訊務量模型分析及模擬技術 • 技術專有名詞對照表 • MME（Mobility Management Entity） • PCRF（Policy and Charging Rules Function）

7. IMT-Advanced 終端系統網路層通訊協定技術發展示意圖 摘要： 重點在開發IMT-Advanced終端裝置之系統網路層通訊協定軟體及網內/跨網路移動管理核心技術，將包含測試技術且與擷取網路層通訊協定軟體整合。 IMT-Advanced 終端 移動管理 LTE/SAE 系統網路層協定 3GPP LTE 終端 系統網路層協定技術 網際/網內 移動管理技術 說明：依色別區分 資策會─綠色區 跨單位─紅色區 LTE/SAE 終端 系統網路協定測試技術 ’07 ’08 ’09 ’10 ’11 ’12 ’13 ( ’07總數 , ’08總數 , ’09總數, ’10總數 , ’11總數 , ’12總數 , ’13總數 ) • 3GPP LTE 終端系統網路層協定技術 • -開發低延遲高資料傳輸率LTE終端系統網路層(即NAS)技術 • -向下相容於WCDMA/HSPA NAS協定 • LTE/SAE 終端系統網路協定測試技術 • -整合多模擷取層，支援50Mbps 以上高速傳輸率 • -以商用測試儀器為平台，以TTCN設計及開發3GPP無明確列出之測試案例，大幅增進測試覆蓋率 • IMT-Advanced 終端移動管理技術 • -開發以3GPP Packet Core Evolution 為規範之跨系統(3G/WiMAX/Wi-Fi)移動管理技術 • -跨系統偵測與低換手時間技術 • 技術專有名詞對照表 • IMT (International Mobile Telecommunication) • LTE (Long Term Evolution) • NAS (Non-Access Stratum) • SAE (System Architecture Evolution)

8. 通訊軟體及平台示意圖 Roadmap 終端設備系統軟體 多媒體終端軟體 PACDSP技術 終端裝置應用服務中介軟體 服務導向終端裝置 說明：依色別區分 工研院─藍色區 資策會─綠色區 跨單位─紅色區 ’07 ’08 ’09 ’10 ’11 ’12 ’13

9. Services & Applications Web Applications E-Mail, Calendar PIM, Content Services Messaging Applications Voicemail, MMS, SMS, IM Streaming Applications Mobile TV, IPTV VoIP OpenGL ES OpenVG OS & Driver: WinCE、Window Mobile 、Embedded Linux Network: 3G/HSxPA/WiFi/WiMAX/DVB-H Hardware :X86、ARM、PACDSP、TI OMAP、TI DaVinci、Andes、ＧＰＵ 終端裝置系統軟體架構示意圖 創新示 範應用 終端裝置應用服務中介軟體 服務導向終端裝置技術 Rich Media User Interface: Widgets、Look & feel update over the air 個人化行動服務技術 電源管理軟體架構 服務可調適技術 IMS/IPTV IPTV Provision JSR-281 IMS Core API Mobile 3D API Mobile TV Service API Communication Protocol 2D/3D Graphic Signaling DVB-H/IPDC SVG LASeR MIDP 2.0 JVM SIP SDP SIMPLE RTP RTCP RTSP XCAP MSRP FLUTE ESG

10. 終端設備系統軟體 • 重要性 • 終端設備硬體設計與製造是台灣ICT產業的強項，配合台灣終端設備產業優勢，加強軟體研發，掌握終端設備系統軟體及平台，以提高台灣行動終端產業競爭力。 • 國內業者在手持式多媒體裝置解決方案均掌握在國外大廠，如果能搭配自有軟硬體平台解決方案，將可降低授權金及成本支出，增加產品上市速度及競爭力。 • 市場 • 數位匯流將帶動新一波產業成長，包括IMS, Mobile TV, Apple iPhone, Google Phone均顯示與服務整合之行動裝置為未來終端裝置發展的趨勢。 • 2006年全球行動終端出貨已達10億支,未來將持續成長,尤其是新興市場 • 機會 • 國內手機產業於2006年已達3000億以上，且搭配服務導向行動裝置的網路基礎建設（WiFi, WiMAX）亦逐步接近完備。台灣有機會整合製造上的優勢，進一步建立自主核心能量、強化我國行動服務與裝置產業 • 策略 • 開發水平整合之終端裝置之應用服務中介軟體，讓服務提供者與應用開發者能夠快速開發創新之服務與應用，驅動服務起飛。強化台灣廠商掌握終端設備關鍵技術 • 開發未來服務導向終端裝置之垂直示範應用整合，提供平台完整解決方案，推動先導應用服務觀念，鼓勵產業創新加值。 • 目標 • 協助台灣廠商掌握所需之終端設備軟體與多核心DSP平台關鍵技術 • 願景 • 整合製造上的優勢，進一步建立自主核心能量、強化我國終端設備產業，創造第三兆元產業

11. 終端裝置應用服務中介軟體技術發展示意圖 摘要：重點在與終端硬體較無關的 JAVA 中介軟體，主要包括 IMS，行動服務平台，Mobile TV，行動3D。另一部份則是與終端硬體較有關係，採用原生碼開發的原生軟體，包括VCC，LASeR ，IMS–TV 及 Service Provision等相關軟體。 終端裝置應用服務中介軟體 行動終端JAVA 中介軟體 IMS-IPTV Client Platform Mobile TV Services - Client Platform IMS Services - Client Platform 說明：依色別區分 資策會─綠色區 已結案─灰色區 行動終端原生中介軟體 Rich Media Environment IMS-IPTV Services - Client Middleware Mobile TV Services- Client Middleware ’07 ’08 ’09 ’10 ’11 ’12 ’13 ( ’07 65 , ’08 68 , ’09 73, ’10 74 , ’11 65 , ’12 65 , ’13 65 ) • 行動終端JAVA 中介軟體 • 在JAVA平台上整合出完整,高效能且容易使用之穩定中介軟體,以奠定次世代創新應用服務之基礎 • JSR 281 IMS Service API, JSR 281 with VCC, JSR 281 with MIH( Media Independent Handover ) • JSR 249 Mobile Service Advanced, • JSR 287 SVG 2.0 (Scalable Vector Graphic) • JSR 297 Mobile 3D 2.0 • JSR 272 Mobile TV Service API • 行動終端原生中介軟體 • 提供與硬體密切搭配之高效能且輕薄短小之穩定嵌入式中介軟體 • LASeR (Lightweight Application Scene Representation) • Open GL\ES 2.0 (Open GL/Embedded System) • Rich media client for IMS-TV • IMS-IPTV • 互動與個人化之 IMS-TV自動供裝 • 技術專有名詞對照表 • JSR (Java Specification Request，Java API 規格) • IMS (IP Multimedia Subsystem ) • VCC (Voice Call Continuity)

12. 服務導向終端裝置技術發展示意圖 摘要：本計畫將思考在我國無線網路設備及基礎建設的堅實基礎下，如何發展符合Web 2.0概念的「服務導向型行動裝置」及相關的軟體基礎技術。 電源管理軟體架構 服務導向終端裝置 個人化及可調適行動服務技術 說明：依色別區分 工研院─藍色區 跨單位─紅色區 豐富網路應用之服務導向多媒體終端裝置中介軟體 電子系統層級模型建立 PAC手持式裝置平台與軟體 ’08 ’09 ’10 ’11 ’12 ’13 ’14 • 電源管理軟體架構 • -嵌入OS系統層電源管理軟體 • 個人化及可調適行動服務技術 • 多元網路與裝置之ID 管理與認證 • 個人服務架構 • 隱私權保護 • -多元網路與裝置之可調適媒體服務 • 豐富網路應用之服務導向多媒體終端裝置中介軟體 • 行動網頁運作環境 • 服務/ 內容遞送技術 • PAC手持式裝置平台與軟體 • 基於PACDSP 之ESL 平台, 支援2~4 PACDSP with 10MHz/VLIW in performance and service processor for DSP hiding • 支援多標準之多媒體codec • 低功率設計，使用 cell library, 及 DVFS 技術 • 整合之軟體發展平台 • 技術專有名詞對照表 • ESL : Electronic System Level • VLIW: Very Long Instruction Word • DVFS: Dynamic Voltage Frequency Scaling

13. 通訊軟體及平台示意圖 Roadmap 分散式網路影音存取與資料儲存軟體平台技術 網路儲存系統軟體 說明：依色別區分 工研院─藍色區 資策會─綠色區 跨單位─紅色區 ’07 ’08 ’09 ’10 ’11 ’12 ’13

14. PC頁面 PC頁面 PC頁面 手機頁面 手機頁面 手機頁面 社區家庭影音平台 分散式影音資料庫(n) 分散式網路影音存取與資料儲存軟體平台應用 目標：建立個人媒體中心時代的分散式網路影音內容分享與管理平台技術，提供具擴充性的應用平台來承載 Video Blog, IPTV 相關的應用。 分散式影音資料庫(3) 分散式影音資料庫(2) 台大影音分享平台 暨南大學影音分享平台 • 分散式即時影音串流應用平台核心技術 P2P 串流技術 分散式影音資料庫(1) 交大/清大影音分享平台 • 網路化影音資料儲存軟體技術 • 採用 Video metadata，儲存不同種類 Video content，如：interactive video、intelligent video / multimedia content 。 • 分散式儲存空間資源尋找 • 分散式資料暫存與配置管理 • 物件導向儲存技術 影音發佈 通知/觀看 Video Channel Portal • 網路化影音資料擷取與管理軟體技術 • 影音資料分散式儲存與擷取機制 • 分散式儲存系統 Routing and Searching Strategies 學生 社群/好友 • 無線行動 Web X.0 技術 • 多媒體搜尋引擎技術

15. 分散式網路影音存取與資料儲存軟體平台技術發展示意圖分散式網路影音存取與資料儲存軟體平台技術發展示意圖 摘要：寬頻環境日益成熟，以及個人媒體中心時代來臨使用者是觀賞者也是影音內容的提供者。未來個人媒體頻道是分散於網路環境中，將產生影音內容儲存管理與頻道管理的問題，如何系統化地儲存與管理分散於網路的影音資訊以及頻道聚合(Aggregation) ，是未來發展具擴充性的 Video Blog, IPTV 等應用必需面對的重要課題。 技術研發重點：1. 因應多變的網路環境與克服裝置所造成的限制的即時影音串流技術 2. 分散式儲存空間資源尋找(Distributed Storage Resource Discovery)與資料暫存與配置管理(Data Caching and Placement) 分散式即時影音串流應用平台核心技術(Distributed live video Blogs and streaming service platform core technology 行動影音串流技術 說明：依色別區分 資通所─藍色區 已結案─灰色區 家庭服務資料儲存技術 網路化影音資料儲存技術 網路化影音資料 擷取與管理軟體技術 ’07 ’08 ’09 ’10 ’11 ’12 ’13 • 網路化影音資料儲存軟體技術 • 採用 TV-Anytime 為基礎的 video metadata，可針對不同種類的 interactive content、及未來的 intelligent video / multimedia content 進行擴充。 • 可儲存同時伴有 interactive content 的 video • 分散式儲存空間資源尋找(Distributed Storage Resource Discovery) • 分散式資料暫存與配置管理(Data Caching and Placement) • 物件導向儲存技術 • 網路化影音資料擷取與管理軟體技術 • 影音資料分散式儲存與擷取機制 • 分散式儲存系統之Routing and Searching Strategies • 分散式即時影音串流應用平台核心技術 • 快速選台不中斷之頻道切換 • 影音串流頻寬偵測及品質調適 • 分散式即時影音部落格頻道與內容匯流 • 行動IPTV串流播放器技術

16. 分散式網路影音存取與資料儲存軟體平台技術 • 重要性： • 寬頻環境日益成熟，帶動影音應用的發展，未來具發展潛力的 Video Blog, IPTV 等都需要有更具擴充性的應用平台來承載相關的應用。 • 未來媒體頻道將是分散於 Internet 網路環境中，影音內容實體是分散於各地的影音資料庫，經由影音頻道入口的內容虛擬聚合。分散式影音分享平台，將產生影音內容傳輸、儲存與頻道管理的問題。 • 需有良好的影音串流調適技術，來因應多變的網路環境與克服裝置所造成的限制 • 市場因素： • 行動裝置之多媒體影音處理(製作與觀賞)能力大幅提升，促成個人媒體與影音分享與收看網路影音內容之管道需求的蓬勃發展。 • 機會點： • 個人媒體中心時代將面臨影音內容儲存管理與頻道管理的問題，例如系統化地將頻道聚合(Aggregation)，提供頻道轉播(Relay)、網路影音資料備份等需求。新的需求帶來新的軟體發展契機。 • 策略： • 開發分散式網路影音存取與資料儲存軟體平台核心技術 • 開發分散式可因應異質網路環境與多樣化用戶終端的即時影音串流核心技術 • 開發 hierarchical object-based storage 及 Intelligent video retrieval核心技術提升影音資料搜尋效率及精確度。 • 開發針對影音資料特性(如：結合互動內容的影音資料或 context-aware、modality-independent 的 multimedia content)的網路儲存系統。 • 長期的願景： • 發展出分散式影音串流分享平台，提供具擴充性的應用平台來承載 Video Blog, IPTV 相關的應用。 • 目標： • 解決分散式影音分享平台的影音內容傳輸、儲存與頻道管理的問題。

17. 通訊軟體及平台示意圖 Roadmap 車載資通訊軟體技術 行車安全與交通紓解應用服務資訊網路技術 智慧型車載資通訊 車用資訊娛樂暨傳送應用服務軟體技術 高鐵無線寬頻通訊技術 說明：依色別區分 工研院─藍色區 資策會─綠色區 跨單位─紅色區 ’07 ’08 ’09 ’10 ’11 ’12 ’13

18. 智慧型車載資通訊情境 使台灣成為一個行車安全、交通壅塞少、能提供創新車載加值服務的環境 營運端 • 行車安全與交通紓解應用服務資訊網路技術 • 遠端車況事件即時診斷/處理與因應軟體 • Web2.0路況蒐集&處理平台技術 • 路況資訊加值軟體 Internet Cellular WiMAX WiFi Broadcasting RSU 人、車、路 • 行車安全與交通紓解應用服務資訊網路技術(終端) • FMCW防撞雷達&車間通訊, 自動跟車技術 • 車內安全偵測與處理軟體 • 車用資訊娛樂暨傳送應用服務軟體技術 • OSGi車用資訊娛樂中介軟體 • 車用資訊娛樂核心軟體 • 車用資訊娛樂內容傳送軟體 • 車用網路多媒體通訊軟體 OBU RSU OBU • 車載資通訊軟體技術 • DSRC Protocol • OBU, RSU S/W Platform Vehicular Infotainment OBU OBU RSU

19. 高鐵無線寬頻通訊技術 • 針對高速鐵路列車之可預期的移動特性，開發互補技術： • Always access technology • Spot access technology No handover procedure Stop-station Handover Non-Stop station RRF Always Access BS f1 f1 f2 f2 Spot access BS Always Access BS MS Radio over Fiber (ROF) Radio over Fiber (ROF) 2. Spot access (~1 Gbps) at Stop-station 1. Always access (10~20 Mbps) SA MS AA: Always Access SA: Spot Access BS: Base station MS: Mobile station RRF: Remote RF E/O: Electric to optical converter O/E: optical to Electric converter HPA: High power amplifier LNA: Low noise amplifier AA MS Intra-train RoF Headend Gateway Proxy Server Speed up to 350 Km/hr

20. 智慧型車載資通訊(1) • 重要性 • 智慧型車載資通訊技術之發展可以減少交通事故、人員傷亡, 同時可紓解交通壅塞, 並提供創新車載資通訊加值服務 • 市場因素 • 歐美每年車禍死亡人數超過8萬, 受傷人數超過600萬, 而所付出的社會成本約10兆新台幣 • 日本人每年平均處於交通壅塞狀況的時間約為42小時, 換算現金為為每年浪費12兆日元 • 2003年美國後座娛樂系統法規鬆綁 • 機會點 • 先進國戮力建置智慧型運輸系統(Intelligent Transportation System; ITS), 以美國為例, 預估2010年ITS市場達350億美金, 而日本ITS產值在2015年達70兆日圓, 且各大車廠推動Telematics服務, 行車安全、交通紓解、提供創新加值服務為三大目標, 帶來無限市場機會

21. 智慧型車載資通訊(2) • 策略 • 國內廠商在車載機、GPS定位、導航設備 … 等硬體上, 已漸有能力切入國際市場, 故策略上應以發展智慧型車載資通訊軟體為主, 如 • 基礎軟體平台: OBU, RSU, DSRC通訊協定 … 等 • 行車安全等相關軟體及核心技術: 防撞雷達與車間通訊、車內安全偵測與處理軟體、遠端車況事件即時診斷/處理與因應軟體 • 避免交通壅塞: Web2.0路況蒐集&處理平台、及路況資訊加值軟體技術 • 提供車載資訊娛樂創新服務: 車載資訊娛樂應用服務及傳送軟體技術 • 發展高鐵寬頻無線通訊技術 • 建立成功示範點, 吸引全球目光, 期能以Total Solution方式切入國際舞台 • 長期的願景 • 建設台灣成為一個行車安全、交通壅塞少、能提供創新車載資通訊加值服務的 環境 • 掌握自有IPR, 建立我國ITS 設備、晶片、應用服務軟體產業鏈, 達世界先進水準 • 目標 • 發展兼具能帶動產業及降低社會成本的行車安全、紓解交通壅塞、且能提供創新車載資通訊加值服務的關鍵性核心技術

22. 車載資通訊軟體技術 發展示意圖 摘要：與國際大廠合作，開發ITS DSRC, 車載單元,及路側單元的服務提供管理，並建立與國際廠商聯盟;並帶領國內晶片及網通廠商進入ITS產品國際供應鏈。 DSRC WAVE 中介軟體 ITS 車載單元 ITS 服務提供技術 說明：依色別區分 資通所─藍色區 資策會─綠色區 跨單位─紅色區 • 技術專有名詞對照表: • DSRC, Dedicated Short-Range Communication (特定短距離通訊 ) • WAVE, Wireless Access in Vehicular Environment (用於車輛環境之無線接取) • OSGI VEG, Vehicle Expert Group OSGi VEG Framework ’07 ’08 ’09 ’10 ’11 ’12 ’13 DSRC WAVE 中介 軟體 ITS OBU/APs & Provisioning OSGi VEG Framework • 開發 DSRC 中介通訊軟體，以支援未來車輛單元(OBU)及路側系統(RSU)可靠之通訊所需 • - 開發 WAVE 連網功能 (DSRC 1609.3)及 多通道運作(DSRC 1609.4) 中介通訊模組，支援車輛高速移動及行車安全即時資訊傳輸 • ITS 車載單元 • - 與產業合作，整合IEEE1609軟體、DSRC硬體、ITS車載單元服務軟體平台 • ITS 服務提供技術 • ITS 多通道管理 • 應用管理軟體 • 概念展示應用開發 • OSGi VEG framework • -開發OSGi軟體平台，並 提供強化功能 (如車輛診測介面、 功率管理、導航介面, ...)

23. 行車安全與交通紓解應用服務資訊網路技術 發展示意圖 摘要：使車與車,車與路, 及車/路與營運中心間的資訊智慧化整合, 達到能提供駕駛人行車安全、避開壅塞路段為目的之應用服務。核心技術包括: 車輛防撞暨車間通訊駕駛安全輔助、車況安全監控與處理、及遠端車況診斷服務、營運端Web2.0路況蒐集及處理平台、及路況加值資通訊軟體核等 自動跟車系統 FMCW防撞雷達&車間通訊技術 說明：依色別區分 資通所─藍色區 IN-Vehicle安全偵測與處理軟體技術(終端) • 技術專有名詞對照表 • FMCW (Frequency Modulation Continuous Wave), FM連續波調變 • Collision Avoidance Radar, 防碰撞雷達 • Remote Diagnostics, 遠端車況診斷 遠端車況事件即時診斷/處理與因應軟體(營運端) Web2.0路況蒐集&處理平台技術 路況資訊加值軟體 ’09 ’10 ’11 ’12 ’13 • FMCW防撞雷達&車間通訊技術 • 中心頻率：76GHz or 38.5GHz (豪米波段) • 有效距離60~200m • 以防撞雷達波送行車資訊與前後方車輛進行資訊交換 • 自動跟車系統 • 運用防撞雷達波進行車間通訊 • 行車資訊參數傳送與反應機制設計 • Web2.0路況蒐集&處理平台 • 交通資訊蒐集 • 交通資訊加值處理 • 交通資訊發佈暨分享 • 路況資訊加值軟體 • 動態導航演算法 • 可適應性地理資訊系統 • 導航影像動態顯示技術 • In-Vehicle安全偵測與處理軟體、遠端車況事件即時診斷/處理與因應服務 • 車內感測系統整合與資訊傳送(終端) • 車內控制與通訊網路介接與整合(終端) • 車內安全事件偵測與處理(終端) • 遠距車況查詢/偵測與回報(營運端)

24. 車用資訊娛樂暨傳送應用服務軟體技術 發展示意圖 摘要：藉由ICT技術, 車輛將成為除了家庭與工作場所之外的「第三個優質生活空間」, 因此原本只能在家中、工作場所所獲得的資訊、娛樂, 將迅速導入車內。我們將發展車用資訊娛樂軟體、車用資訊娛樂內容傳送及車用通訊雙網無縫換手技術, 使駕駛與乘客在車上能享受多樣化資訊娛樂之服務。 OSGi車用資訊娛樂中介軟體 車用資訊娛樂核心軟體 說明：依色別區分 資通所─藍色區 車用資訊娛樂內容傳送軟體 車用網路多媒體通訊軟體 ’09 ’10 ’11 ’12 ’13 • OSGi車用資訊娛樂中介軟體 • OSGi Service Middleware, Aggregation, Mediation • 車用資訊娛樂核心軟體 • - 包含Middleware娛樂相關標準化介面制訂、中介軟體服務平台之開發、指標性應用服務建置等 • 車用資訊娛樂內容傳送軟體 • 個人內容傳送 • 群組內容分享傳送 • 動態群組內容分享傳送 • 車用網路多媒體通訊軟體 • 車用通訊雙網切換技術軟體，包含有對於3G/WiMAX 對WiFi網路的無縫換手技術 • 提供車用Triple Play 通訊軟體 技術專有名詞對照表 • Middleware,中介軟體 • Personal Content Delivery, 個人內容傳送 • Group Sharing Delivery,群組內容分享傳送 • Dynamic Group Sharing Delivery, 動態群組內容分享傳送

25. 高鐵無線寬頻通訊技術發展示意圖 摘要：台鐵或臺灣高速鐵路 (Taiwan High Speed Railway; THSR)都具有高移動性 (上達120 Km/Hr～上達300 Km/Hr) ) 之特質, 如何在其上提供寬頻 (上達數十Mbps) 無線通訊服務是重要的研究議題。前期研究結果建議採用 RoF based Remote RF (RRF) 技術解決部份問題（Path loss效應、Handover 與隧道內電波傳遞問題）, 除了應用分散式天線的觀念擴展單一基地台之覆蓋範圍, 且達到 uniform RF coverage 目的。 高鐵無線寬頻通訊技術 說明：依色別區分 資通所─藍色區 ’09 ’10 ’11 ’12 ’13 • 高鐵無線寬頻通訊技術 • 運用分散式天線擴展單一基地台之覆蓋範圍，且達到 uniform RF coverage • 採用 RoF based Remote RF (RRF) 技術解決 Path loss 效應與隧道內電波傳遞問題 • 探討高速移動(~300 Km/hr)下 Handover 的解決方案 • A fast handoff scheme for packet data service • Buffer Management ` 技術專有名詞對照表 • RoF: Radio Over Fiber
