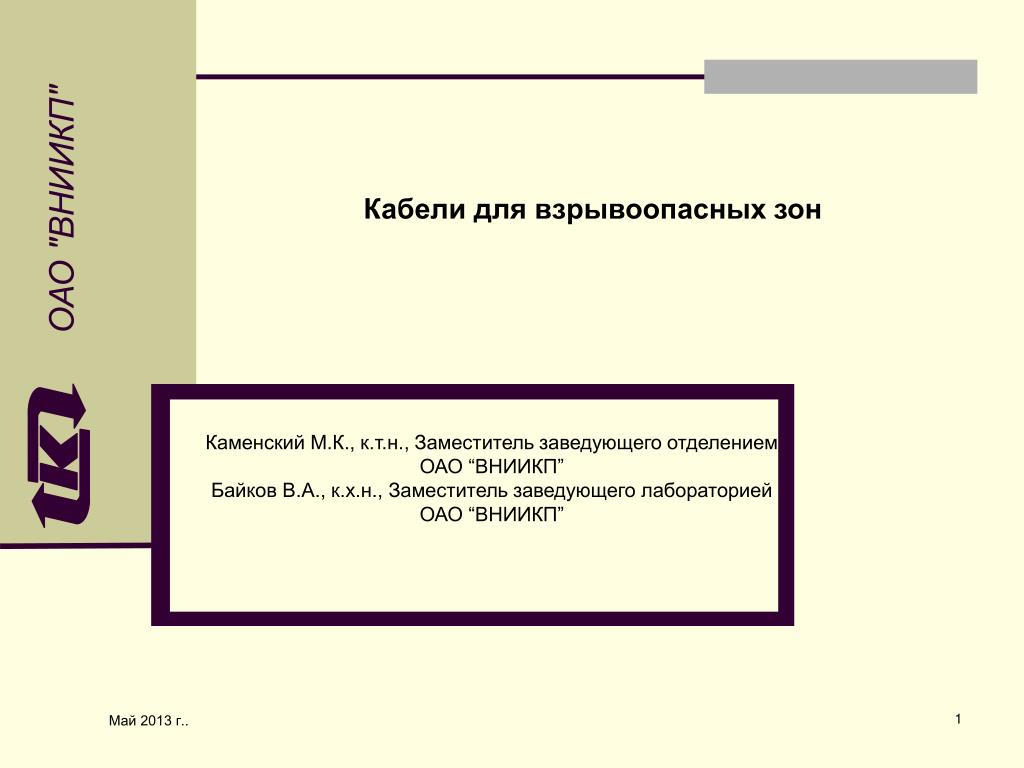

  1. ОАО "ВНИИКП" Кабели для взрывоопасных зон Каменский М.К., к.т.н., Заместитель заведующего отделением ОАО “ВНИИКП” Байков В.А., к.х.н., Заместитель заведующего лабораторией ОАО “ВНИИКП”

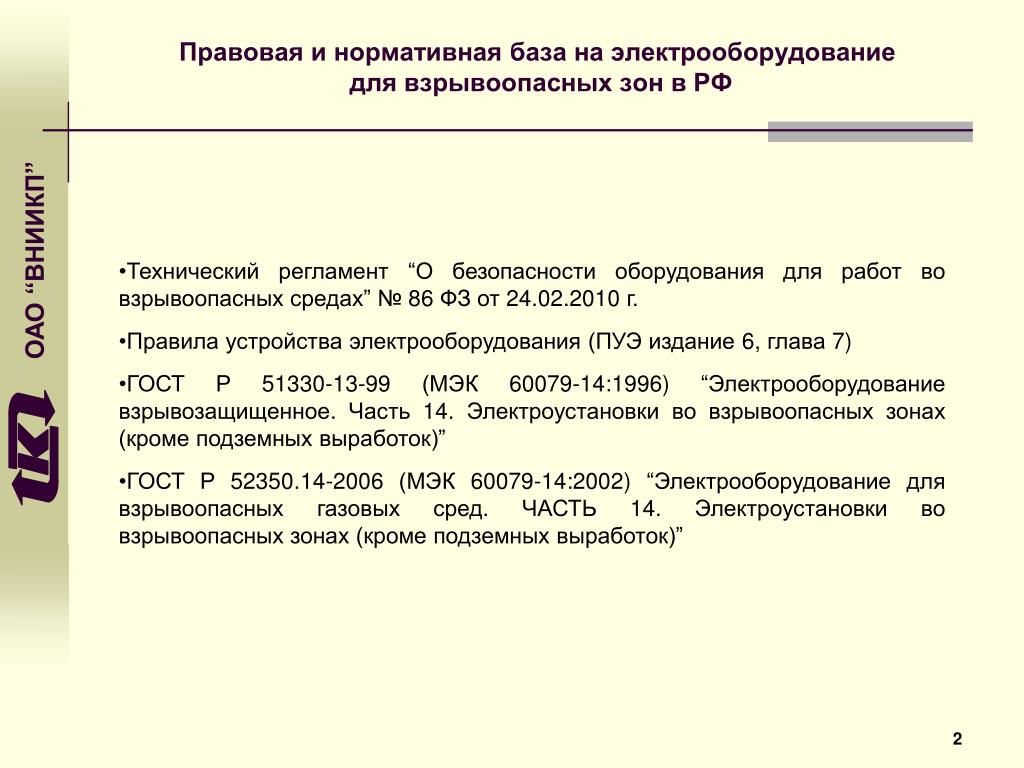

  2. Правовая и нормативная база на электрооборудование для взрывоопасных зон в РФ • Технический регламент “О безопасности оборудования для работ во взрывоопасных средах” № 86 ФЗ от 24.02.2010 г. • Правила устройства электрооборудования (ПУЭ издание 6, глава 7) • ГОСТ Р 51330-13-99 (МЭК 60079-14:1996) “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)” • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002) “Электрооборудование для взрывоопасных газовых сред. ЧАСТЬ 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”

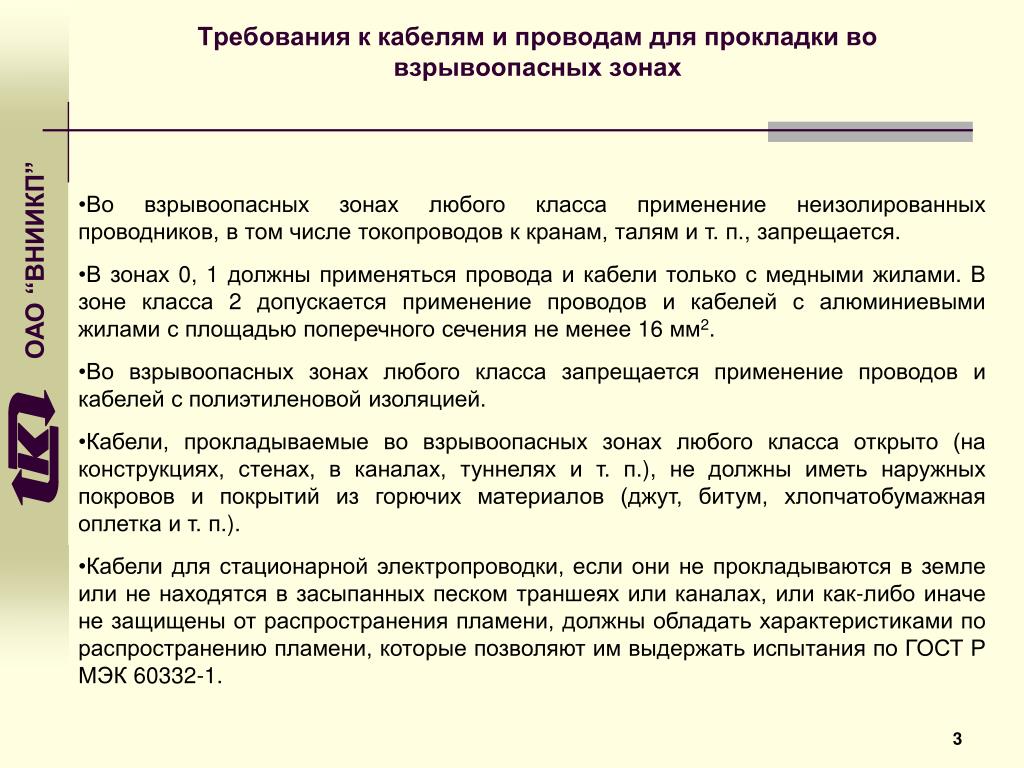

  3. Требования к кабелям и проводам для прокладки во взрывоопасных зонах • Во взрывоопасных зонах любого класса применение неизолированных проводников, в том числе токопроводов к кранам, талям и т. п., запрещается. • В зонах 0, 1 должны применяться провода и кабели только с медными жилами. В зоне класса 2 допускается применение проводов и кабелей с алюминиевыми жилами с площадью поперечного сечения не менее 16 мм2. • Во взрывоопасных зонах любого класса запрещается применение проводов и кабелей с полиэтиленовой изоляцией. • Кабели, прокладываемые во взрывоопасных зонах любого класса открыто (на конструкциях, стенах, в каналах, туннелях и т. п.), не должны иметь наружных покровов и покрытий из горючих материалов (джут, битум, хлопчатобумажная оплетка и т. п.). • Кабели для стационарной электропроводки, если они не прокладываются в земле или не находятся в засыпанных песком траншеях или каналах, или как-либо иначе не защищены от распространения пламени, должны обладать характеристиками по распространению пламени, которые позволяют им выдержать испытания по ГОСТ Р МЭК 60332-1.

  4. Допустимые способы прокладки кабелей и проводов во взрывоопасных зонах

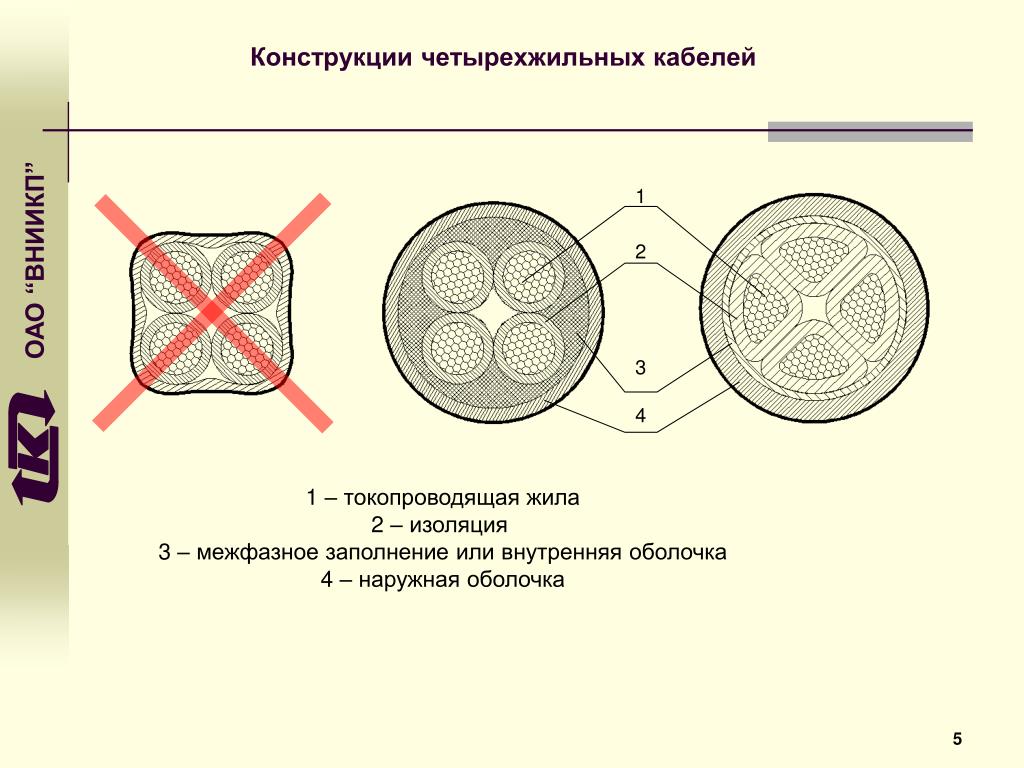

  5. Конструкции четырехжильных кабелей 1 2 3 4 1 – токопроводящая жила 2 – изоляция 3 – межфазное заполнение или внутренняя оболочка 4 – наружная оболочка

  6. Конструкции разработанных кабелей • Кабель огнестойкий с круглыми жилами • Кабель огнестойкий с секторными жилами

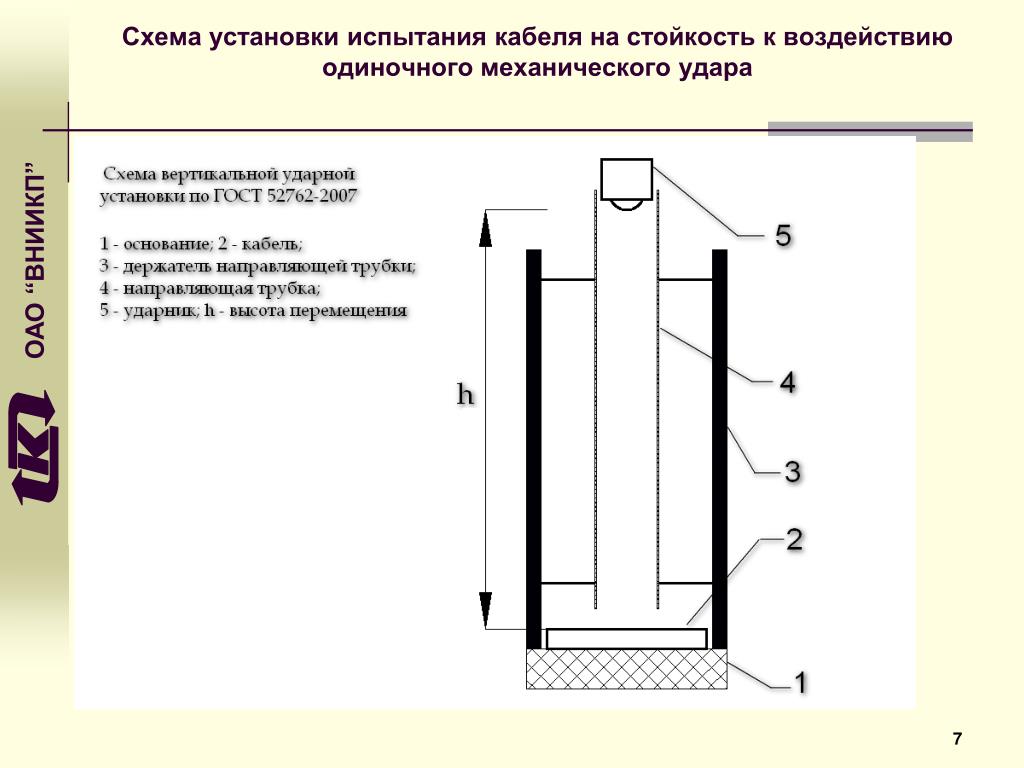

  7. Схема установки испытания кабеля на стойкость к воздействию одиночного механического удара

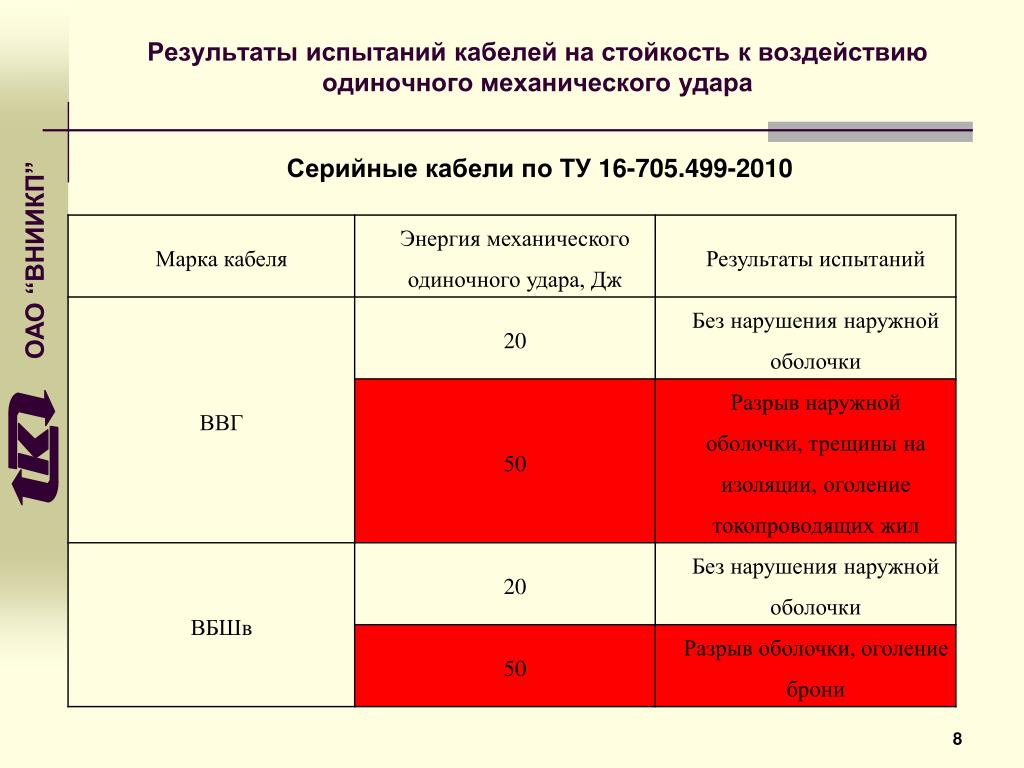

  8. Результаты испытаний кабелей на стойкость к воздействию одиночного механического удара Серийные кабели по ТУ 16-705.499-2010

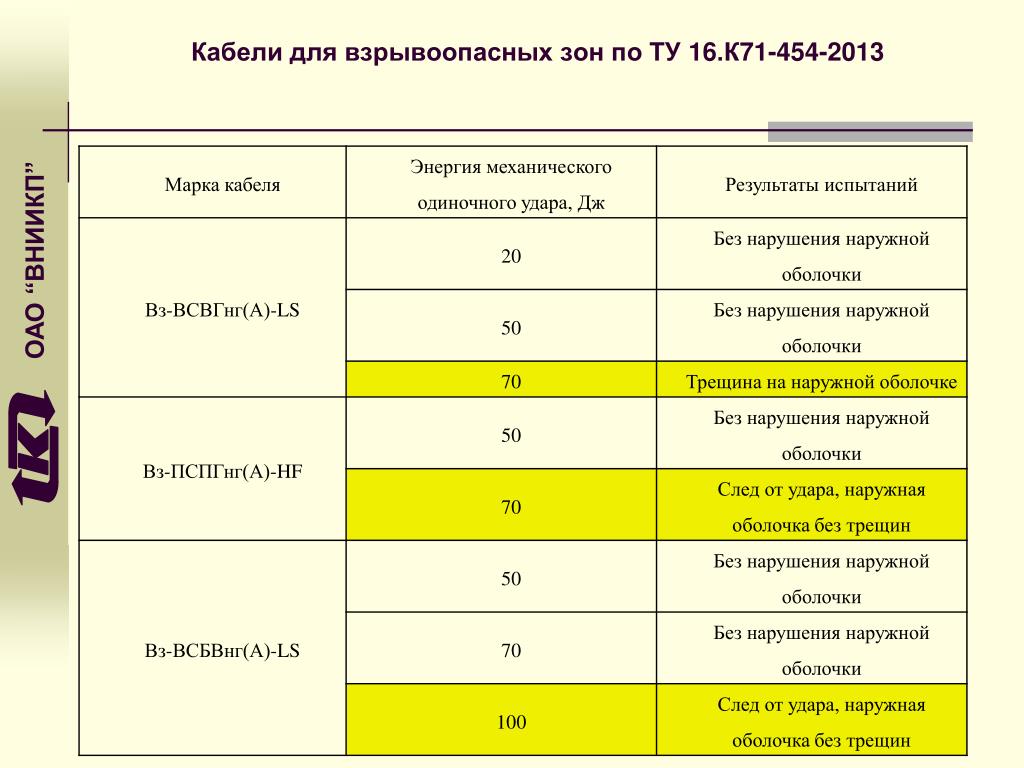

  9. Кабели для взрывоопасных зон по ТУ 16.К71-454-2013

  10. Испытание на не распространение горения одиночного образца по ГОСТ IEC 60332-1-2-2011

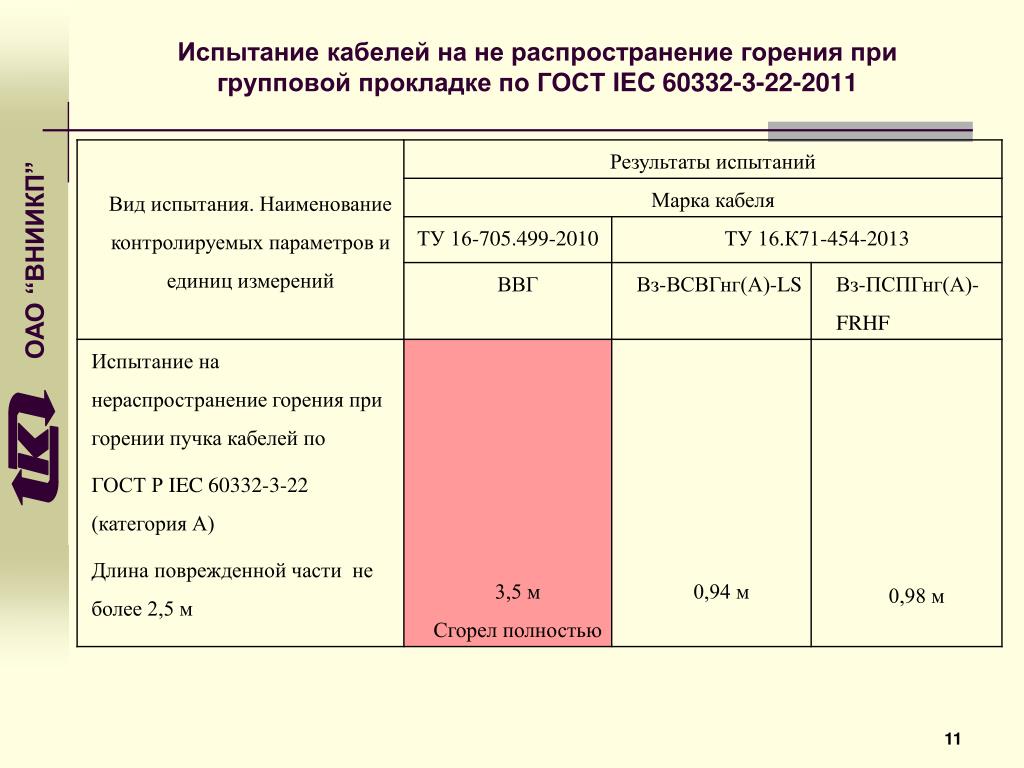

  11. Испытание кабелей на не распространение горения при групповой прокладке по ГОСТ IEC 60332-3-22-2011

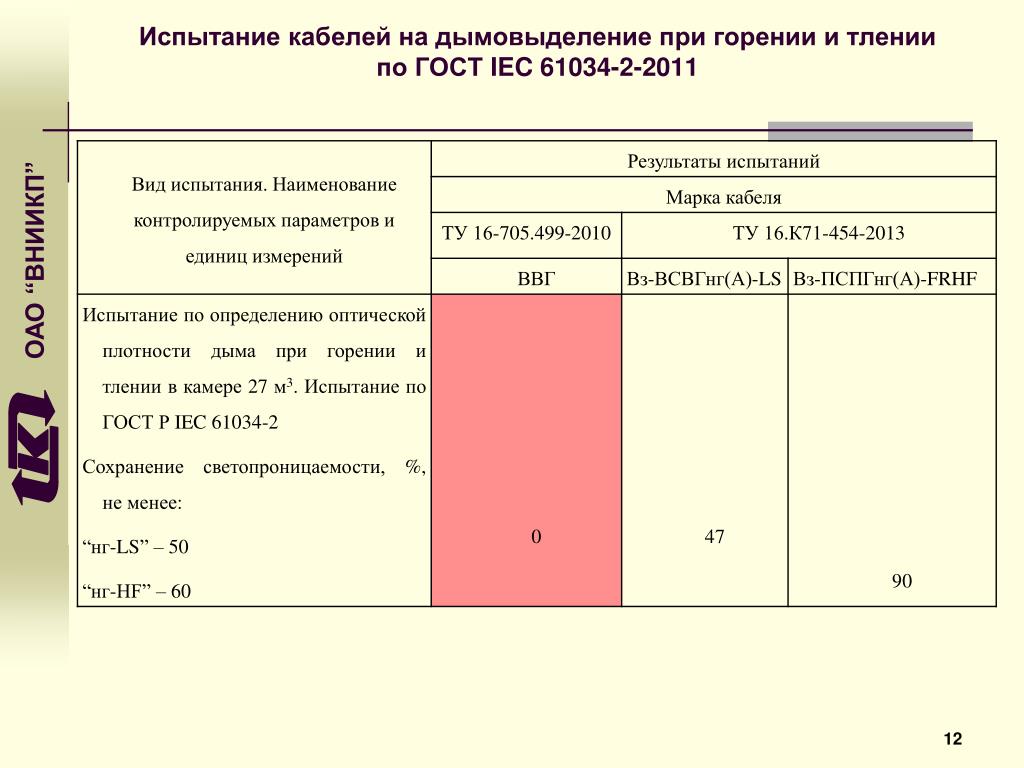

  12. Испытание кабелей на дымовыделение при горении и тлении по ГОСТ IEC 61034-2-2011

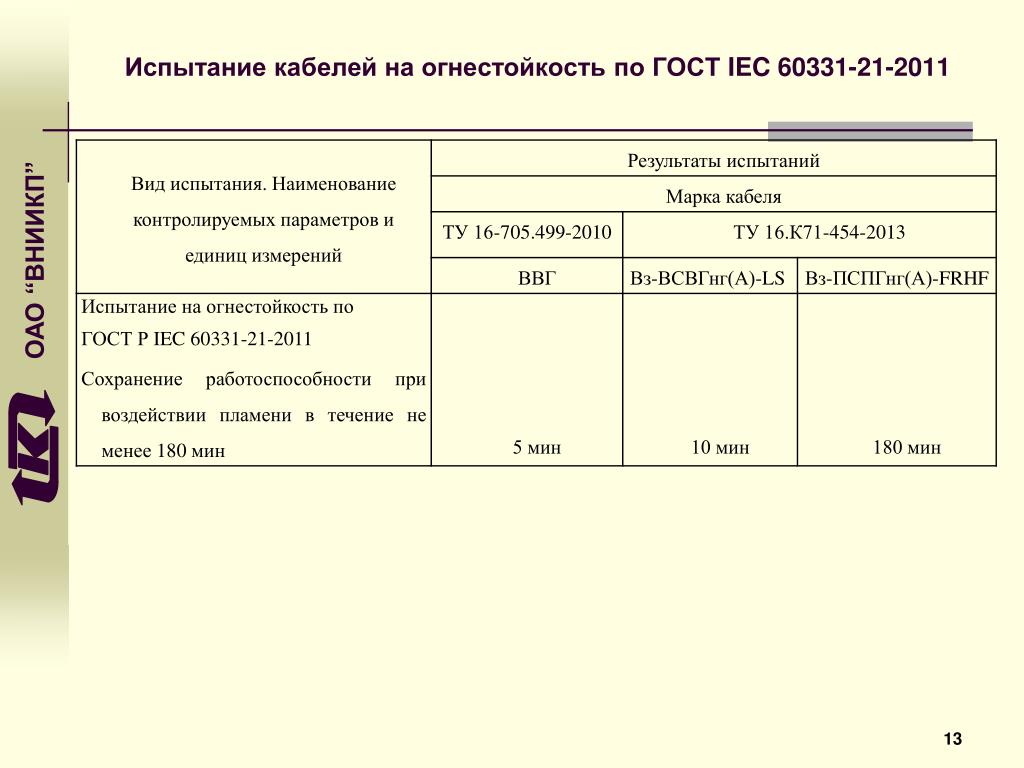

  13. Испытание кабелей на огнестойкость по ГОСТ IEC 60331-21-2011

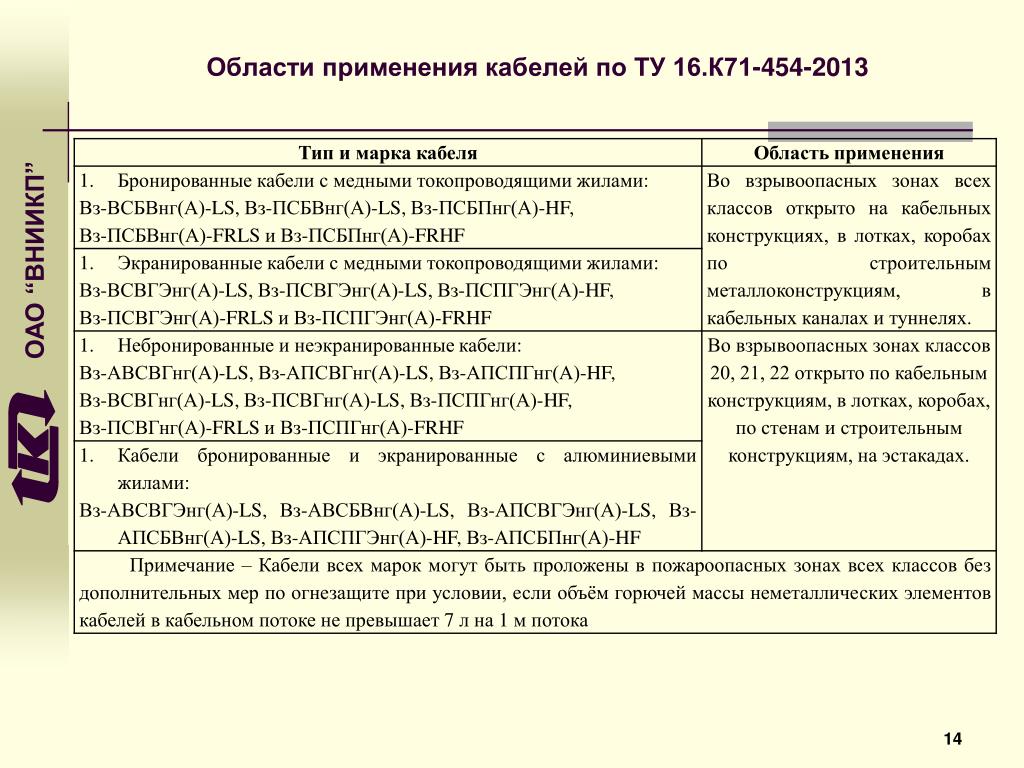

  14. Области применения кабелей по ТУ 16.К71-454-2013
