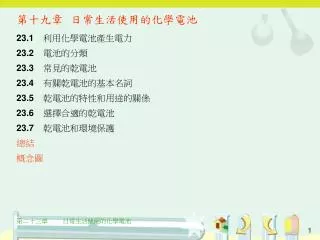

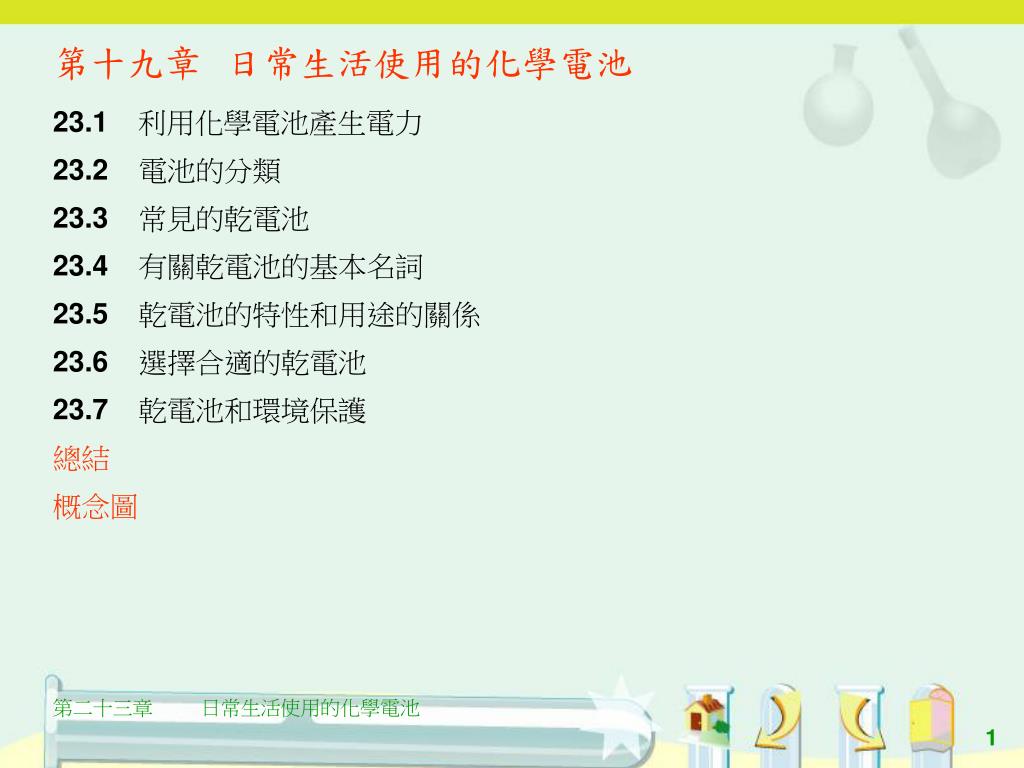

  1. 第十九章 日常生活使用的化學電池 23.1 利用化學電池產生電力 23.2 電池的分類 23.3 常見的乾電池 23.4 有關乾電池的基本名詞 23.5 乾電池的特性和用途的關係 23.6 選擇合適的乾電池 23.7 乾電池和環境保護 總結 概念圖 第二十三章 日常生活使用的化學電池

  2. 化學電池 23.1 利用化學電池產生電力 乾電池是一種重要的化學電池。 化學電池是一個把化學能轉變為電能的裝置。 電能 化學能 23.1 利用化學電池產生電力

  3. 圖23.1鐳射唱片機以乾電池 (其中一種重要的化學電池) 作為能源。 23.1 利用化學電池產生電力

  4. 圖23.2一些常用的乾電池。我們用這些乾電池驅動各式各樣的便攜式電器。圖23.2一些常用的乾電池。我們用這些乾電池驅動各式各樣的便攜式電器。 23.1 利用化學電池產生電力

  5. 23.2 電池的分類 化學電池 電池 太陽能電池 圖23.3電池的分類。 23.2 電池的分類

  6. 簡單化學電池 乾電池 化學電池 濕電池 燃料電池 圖23.3 電池的分類。 23.2 電池的分類

  7. 23.3 常見的乾電池 乾電池是可攜帶的電源 乾電池既輕巧又方便。 電池內的電解質是糊狀的，並非液態。 23.3 常見的乾電池

  8. 圖23.4以乾電池作能源的電器。 23.3 常見的乾電池

  9. 問題23.1 為什麼「乾」電池中的糊狀電解質並不是完全乾透的？ A23.1 電解質中應有小量水分，才可使離子自由流動，讓電流通過。 23.3 常見的乾電池

  10. 不同類型的乾電池 原電池 乾電池 蓄電池 23.3 常見的乾電池

  11. 原電池 這些電池不可再充電。常見的原電池有以下數種： 鋅碳電池 23.3 常見的乾電池

  12. 鹼性錳電池 23.3 常見的乾電池

  13. 氧化銀電池 23.3 常見的乾電池

  14. 蓄電池 這些電池可以充電(用交流電及整流器) 再用，常用的有： 鋰離子蓄電池 23.3 常見的乾電池

  15. 鎳金屬氫化物電池 23.3 常見的乾電池

  16. 鉛酸蓄電池 23.3 常見的乾電池

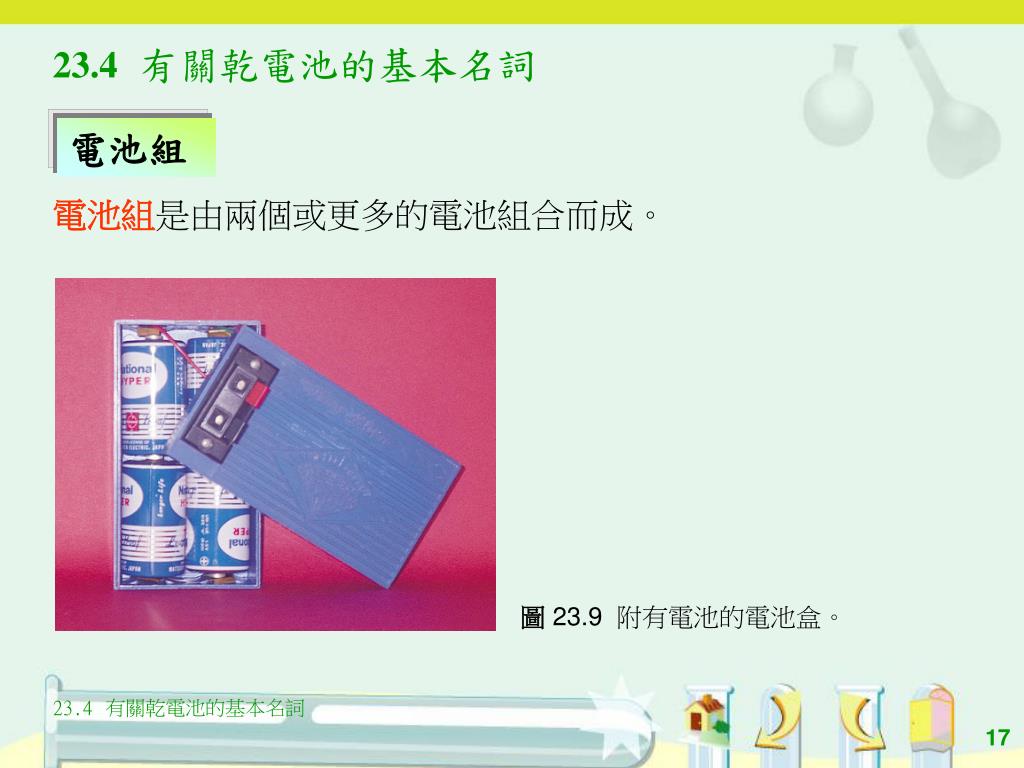

  17. 23.4 有關乾電池的基本名詞 電池組 電池組是由兩個或更多的電池組合而成。 圖23.9 附有電池的電池盒。 23.4 有關乾電池的基本名詞

  18. 一個9 V 電池組 一個1.5 V 乾電池 電動勢 (電壓) 電池的電動勢或電壓是電池兩極間最大的電位差，單位是伏特。 圖23.10 由六個 1.5 V 電池串聯而成的 9 V 電池組。 23.4 有關乾電池的基本名詞

  19. 一個9 V 電池組 一個1.5 V 乾電池 e- e- 負極 負電極，電子由此處流出外電路。 正極 正電極，電子由外電路經此處流回電池。 23.4 有關乾電池的基本名詞

  20. 陽極 陽極是發生氧化作用的電極。 陰極 陰極是發生還原作用的電極。 電解質 電解質是導電介體，容許離子在電池兩極之間自由流動。 23.4 有關乾電池的基本名詞

  21. 放電 放電是將化學能轉化為電能的過程。當電池與電阻 (例如燈泡) 連接成完整電路時，電池便會放電。 23.4 有關乾電池的基本名詞

  22. 電壓 電壓 放電時間 放電曲線 將電池的電壓與放電時間的關係繪成圖表，便得出放電曲線。 放電時間 (a) 傾斜的放電曲線 電壓逐漸降低。 (b) 平直的放電曲線 電壓以至電流保持穩定，直至放電完畢。 圖23.11 乾電池的兩種常見的放電曲線。 23.4 有關乾電池的基本名詞

  23. 電容量 電容量是在指定條件下，電池能輸送的電量，通常以mAh(讀作毫安培-小時) 作為單位。 使用壽命 使用壽命是在指定條件下，電池能正常使用的時間。當電壓降至某數值 (通常是 0.8 V )，電池就算是耗盡了。 23.4 有關乾電池的基本名詞

  24. 存放期 存放期是指把電池貯藏在 21oC 時，仍能保持 90% 電容量的時限。 形狀和大小 常見的電池形狀有兩種：圓筒形和鈕形。 圓筒形電池有四種不同的大小型號，由小至大分別是 AAA、AA、C和 D型號。 鈕型電池形狀像一粒鈕扣。 23.4 有關乾電池的基本名詞

  25. AAA 型號 AA 型號 C 型號 D 型號 圖23.12 不同大小的鋅碳電池。 23.4 有關乾電池的基本名詞

  26. (+) 石墨 (- )鋅 (+) 氧化錳(IV) (- ) 鋅 (+)氧化銀 (- )鋅 氯化銨 氫氧化鉀 氫氧化鉀 1.5 V 1.5 V 1.55 V X X X 23.5 乾電池的特性和用途的關係 乾電池的 種類 鋅碳 電池 鹼性錳 電池 氧化銀 電池 電極 電解質 最高電壓值 可否再充 電？ 表23.1比較四種乾電池的特性和用途。 23.5 乾電池的特性和用途的關係

  27. 200 - 8000 500 - 20000 12 - 180 急劇下降 緩慢下降 放電時仍維持 穩定的電壓 X   X  X 乾電池的 種類 鋅碳 電池 鹼性錳 電池 氧化銀 電池 電容量(mAh) (視乎電池型 號而定) 放電時電壓 的變化 能否輸出穩 定的電流？ 能否輸出大 電流？ 表23.1比較四種乾電池的特性和用途。 23.5 乾電池的特性和用途的關係

  28. 短 長 長 ~1.5 ~3 ~2 圓筒形 圓筒形 鈕形 便宜 較相同型號的 鋅碳電池昂貴 約三倍 昂貴 乾電池的 種類 鋅碳 電池 鹼性錳 電池 氧化銀 電池 平均使用 壽命 存放期(年) 形狀 價格 表23.1比較四種乾電池的特性和用途。 23.5 乾電池的特性和用途的關係

  29.  低溫下表 現會打折 扣  會漏出化 學藥品 (防漏 電池除 外)  使用壽命較 鋅碳電池長 7倍  低內電阻  在較闊的溫 度範圍下連 續放電，仍 可維持大電 流  防漏  體積小  輕便  能在較闊 的溫度範 圍下正常 運作  乾電池的 種類 鋅碳 電池 鹼性錳 電池 氧化銀 電池 其他特性 表23.1比較四種乾電池的特性和用途。 23.5 乾電池的特性和用途的關係

  30. 適用於低耗 電量或間歇 使用的電器 ，例如手筒 、袖珍收音 機、鬧鐘、 計算機等。 適用於耗電量 大、需長時間 運作和對電源 穩定性要求高 的電器，例如 卡式錄音機、 電動玩具、閃 光燈、電鬚刨 、袖珍電視機 等。 適用於耗電量 極少、需長時 間運作、對電 源穩定性要求 高的小型電器 ，例如石英錶 、計算機、照 相機、打火機 、助聽器、電 子儀器等。 乾電池的 種類 鋅碳 電池 鹼性錳 電池 氧化銀 電池 一般用途 表23.1比較四種乾電池的特性和用途。 23.5 乾電池的特性和用途的關係

  31. 問題23.2 鹼性錳電池是常用的乾電池，它為什麼有這名稱？ A23.2 因為它所含的電解質 (氫氧化鉀) 是鹼性的，而其正極是由氧化錳(IV)和石墨粉組成。 23.5 乾電池的特性和用途的關係

  32. 問題23.3 (a)為什麼氧化銀電池適用於助聽器？ (b)為什麼氧化銀電池的價格甚高？ (c) 本港使用每「單位」(1 KWh) 的交流電需費少於港幣 $1，相比之下，使用氧化銀電池所提供的一「單位」(1 KWh) 電力需費多少？約為港幣 $10、$1000還是 $100 000？ 23.5 乾電池的特性和用途的關係

  33. A23.3 (a) 由於助聽器的體積很細小，需要較小型的電池，因此應 使用鈕型氧化銀電池。 (b) 原因是銀及銀化合物的價格高昂。 (c)港幣 $100 000。 23.5 乾電池的特性和用途的關係

  34. 蓄電池

  35. 23.6 選擇合適的乾電池 選用哪一種乾電池？ 形狀 大小 23.6 選擇合適的乾電池

  36. 鋅碳電池 鹼性錳電池 鎳鎘蓄電池 圖23.13 AA型號的鋅碳電池、鹼性錳電池和鎳鎘蓄電池。 23.6 選擇合適的乾電池

  37. 當決定選用某種乾電池作指定用途時，一般要考慮下列各點：當決定選用某種乾電池作指定用途時，一般要考慮下列各點： 價格 電池的電容量 所需電流的大小 能否提供穩定的電流 23.6 選擇合適的乾電池

  38. 連續地還是間歇地使用 會否洩漏化學物料 存放期的長短 是否需要在低溫下運作 可否再充電 23.6 選擇合適的乾電池

  39. P.14, 23.6 選擇合適的乾電池

  40. 23.7 乾電池和環境保護 廢電池會造成環境污染。例如，鋅電極通常含有少量汞，而汞是有劇毒的。 電池中一些重金屬成分則對人類和動植物有害，例如鎘、鉛和汞等重金屬都會造成嚴重的環境污染問題。 為了保護環境，我們應盡可能使用交流電 。 此外，我們還應明智地選擇和使用乾電池，例如以可再充電 的電池代替不可再充電的。 23.7 乾電池和環境保護

  41. 圖23.14 使用含汞量少或不含汞的電池可減低環境污染。 23.7 乾電池和環境保護

  42. http://www.youtube.com/watch?v=lCFUGDcSuLw&feature=related 充電池亦需小心使用
