  1. 天台赤城中学 夏肖华

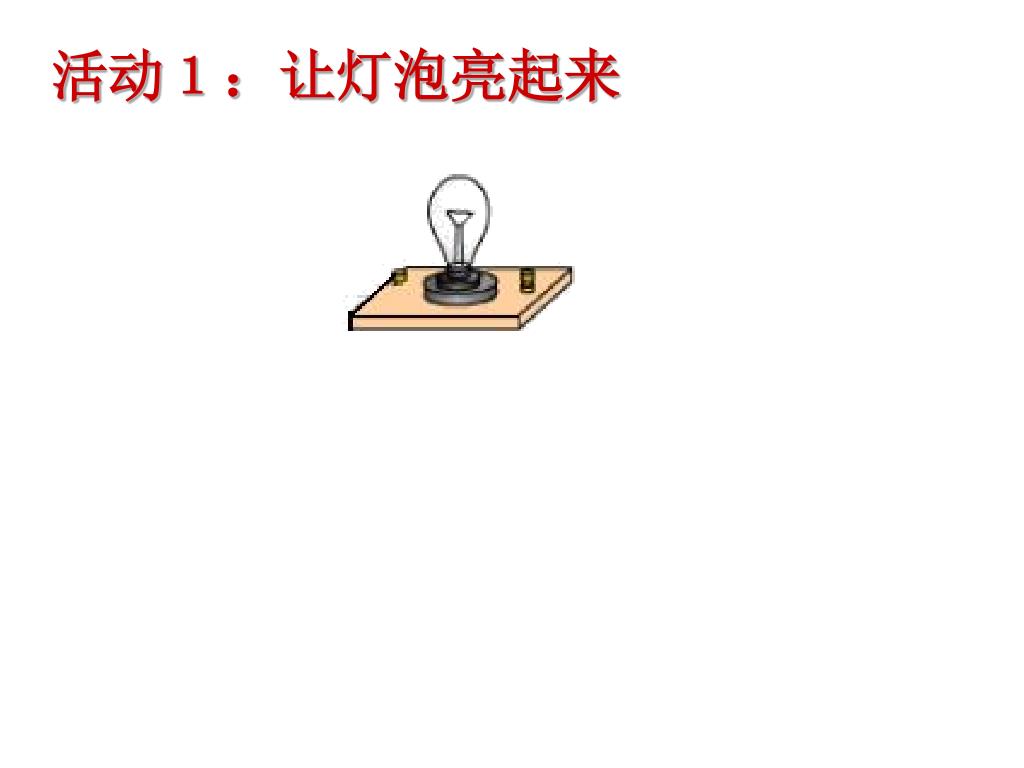

  2. 活动１：让灯泡亮起来

  3. 电源

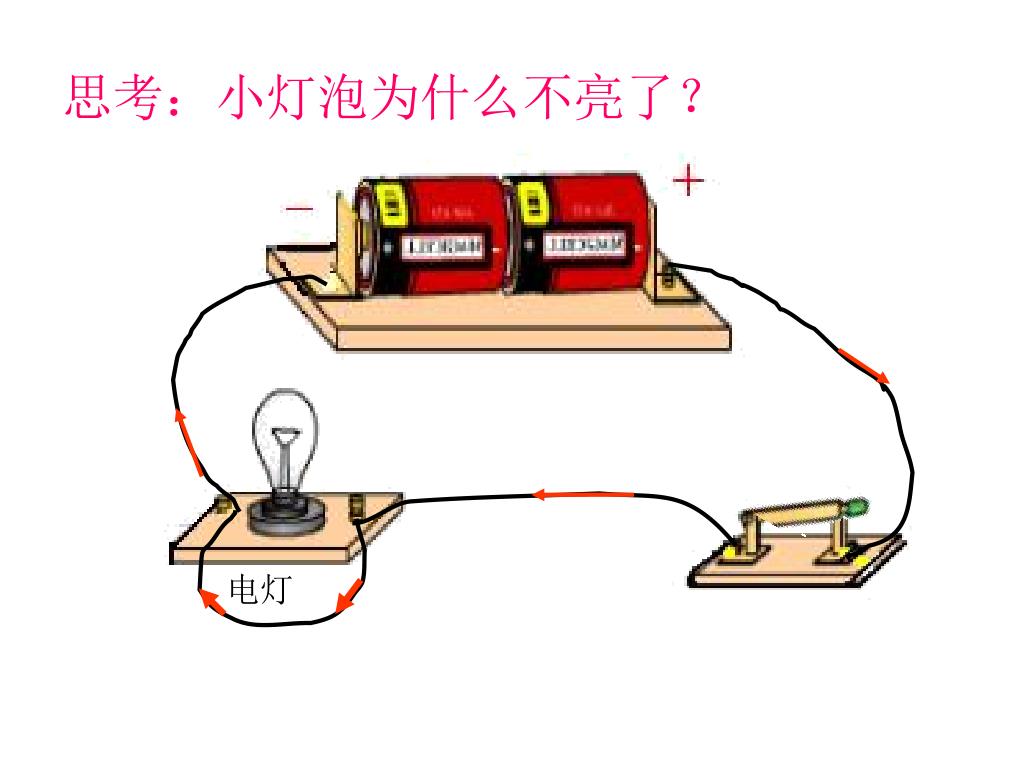

  4. 电灯 思考：小灯泡为什么不亮了？

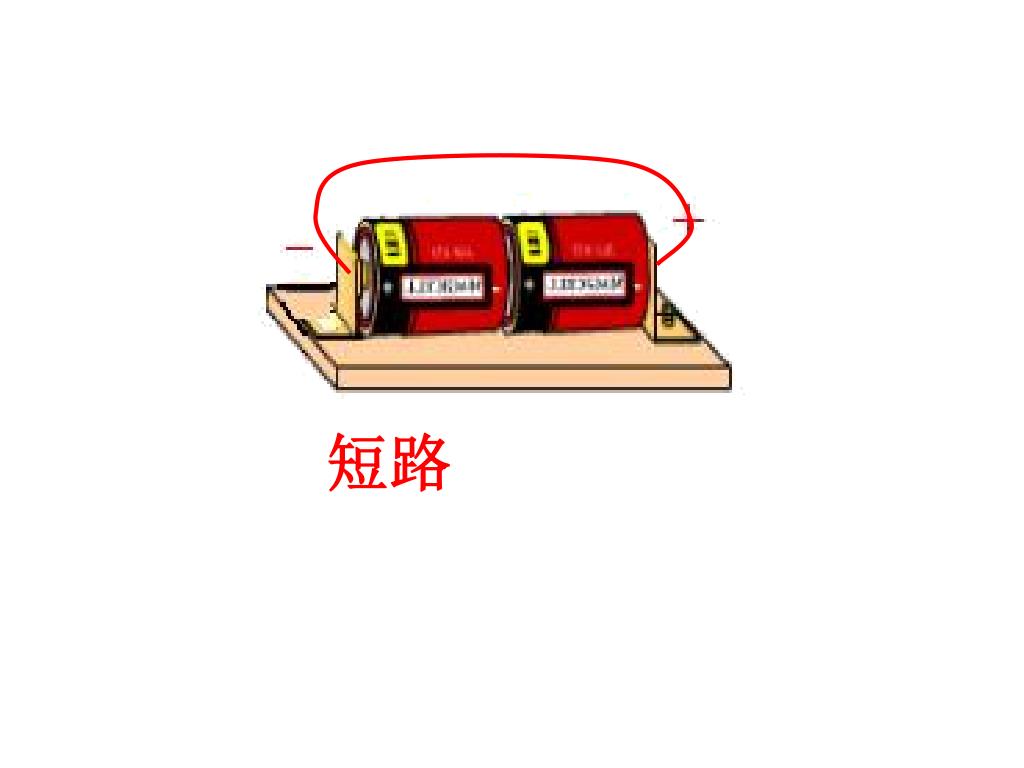

  5. 短路

  6. 新闻 就在几年前（9月17日）,广东省有一出租屋发生火灾,造成两名1岁多的双胞胎女童一死一重伤。据了解,火灾原因是电线短路,因父母在用电饭煲做饭期间外出买菜,小孩被反锁家中,从而酿成惨剧。

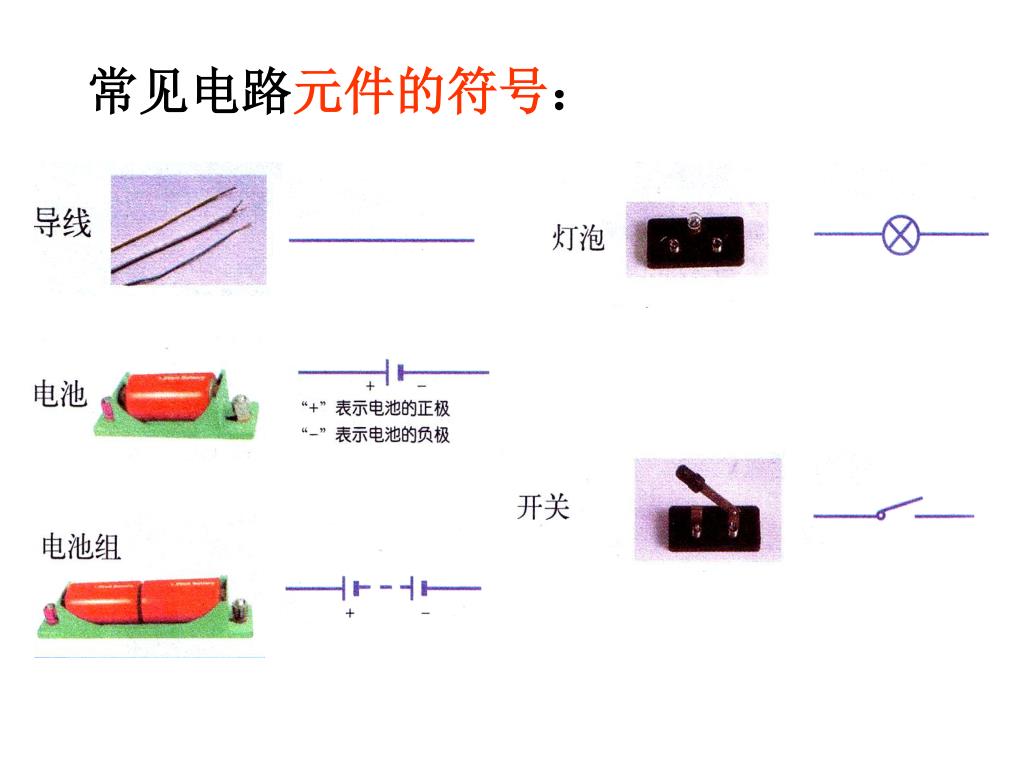

  7. 常见电路元件的符号：

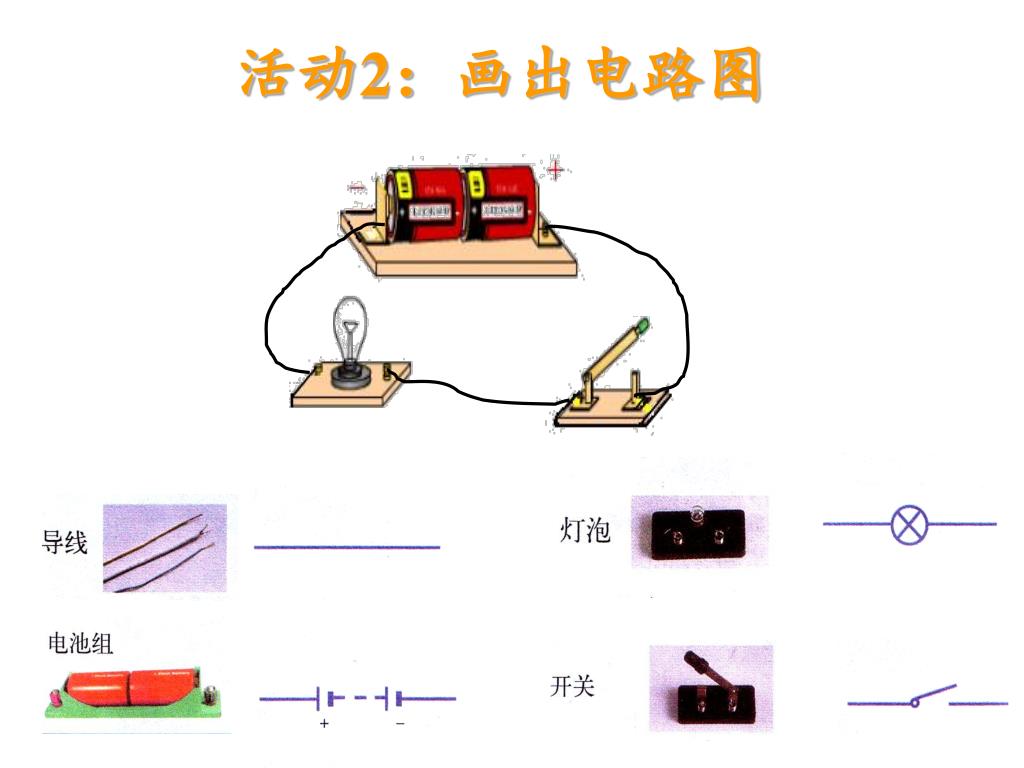

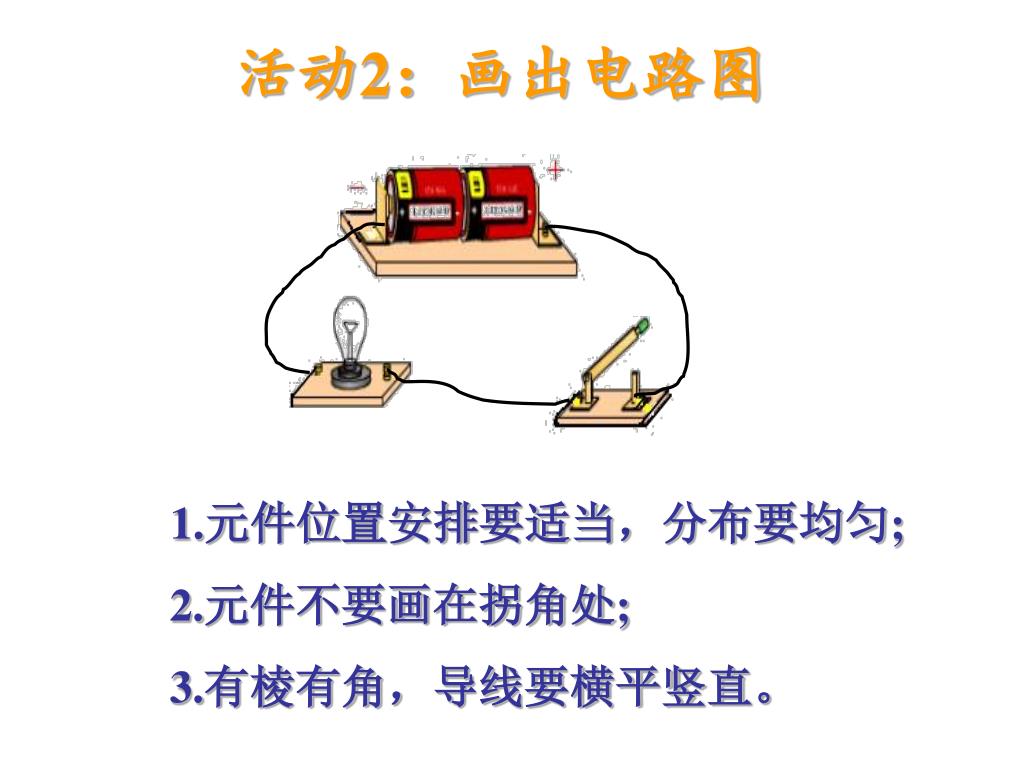

  8. 活动2：画出电路图

  9. 活动2：画出电路图 1.元件位置安排要适当，分布要均匀; 2.元件不要画在拐角处; 3.有棱有角，导线要横平竖直。

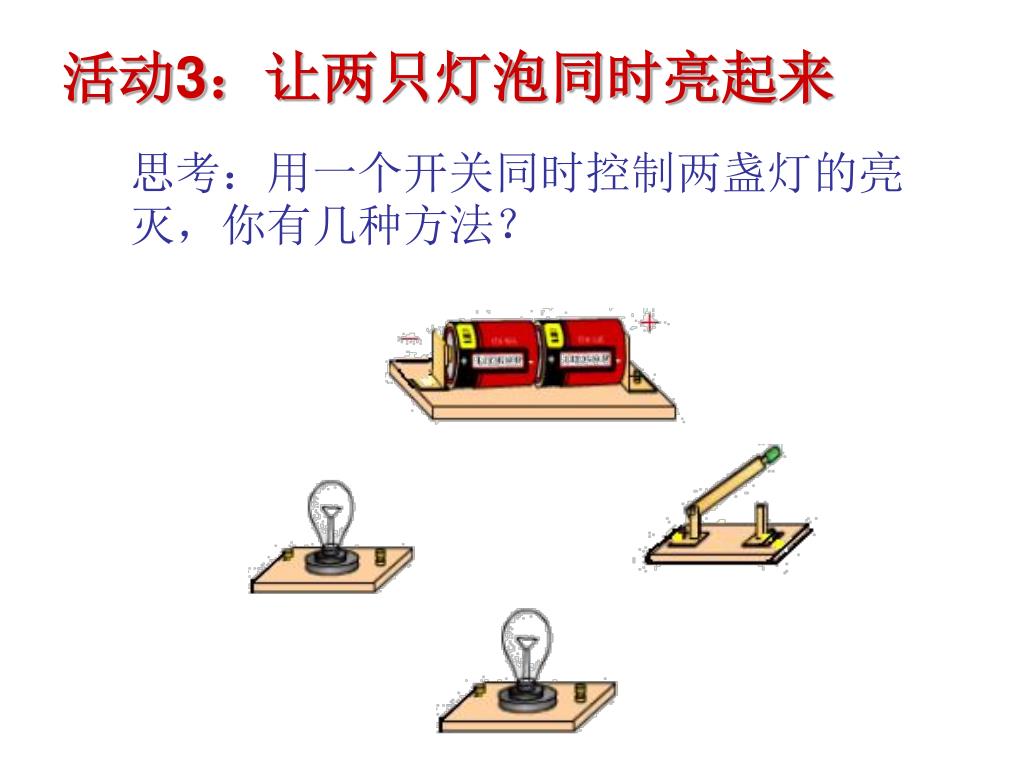

  10. 活动3：让两只灯泡同时亮起来 思考：用一个开关同时控制两盏灯的亮灭，你有几种方法？

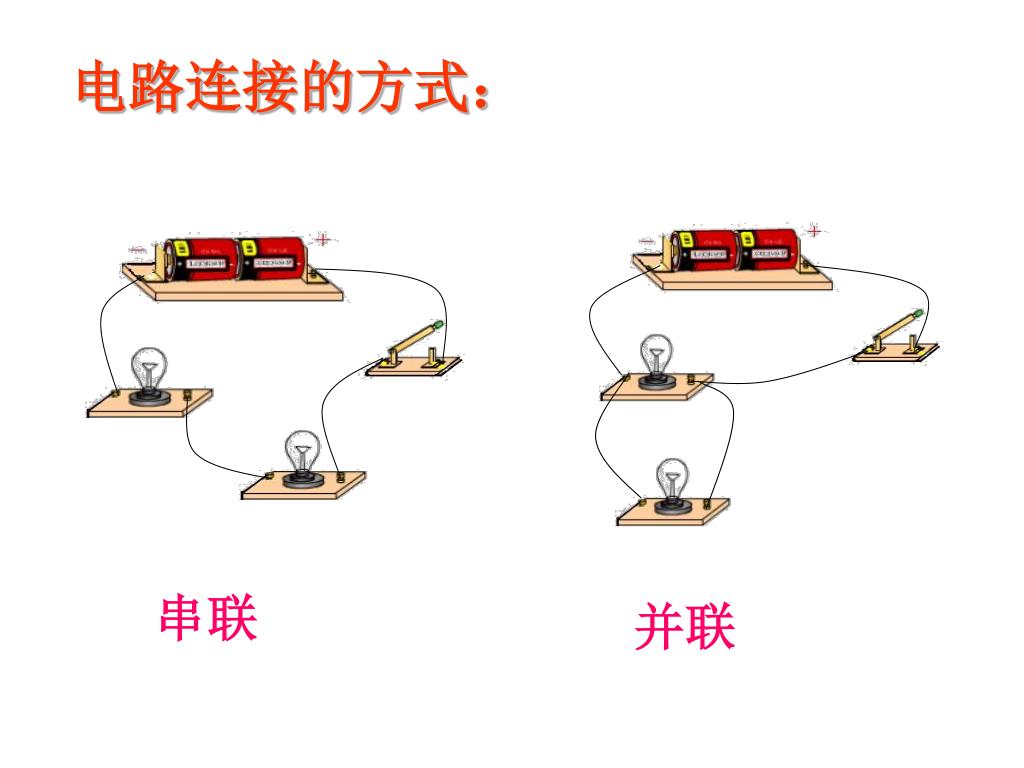

  11. 电路连接的方式： 串联 并联

  12. 考考你 教室里的日光灯是串联的还是并联的？说出你的判断依据。

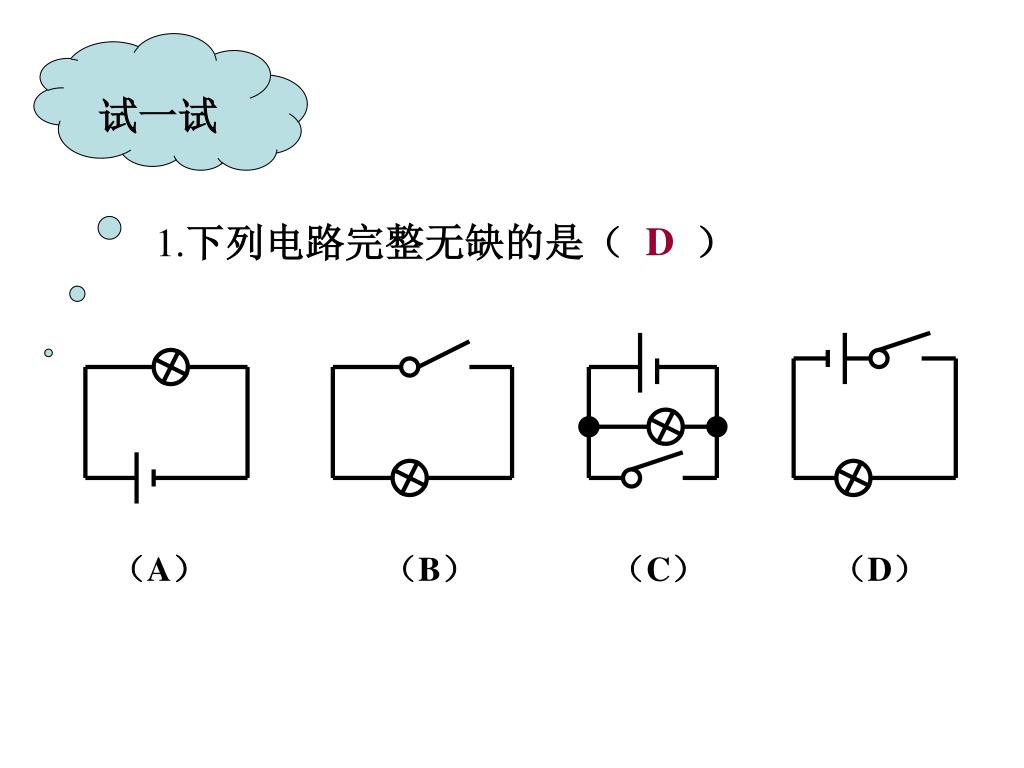

  13. 试一试 D 1.下列电路完整无缺的是（ ） （A） （B） （C） （D）

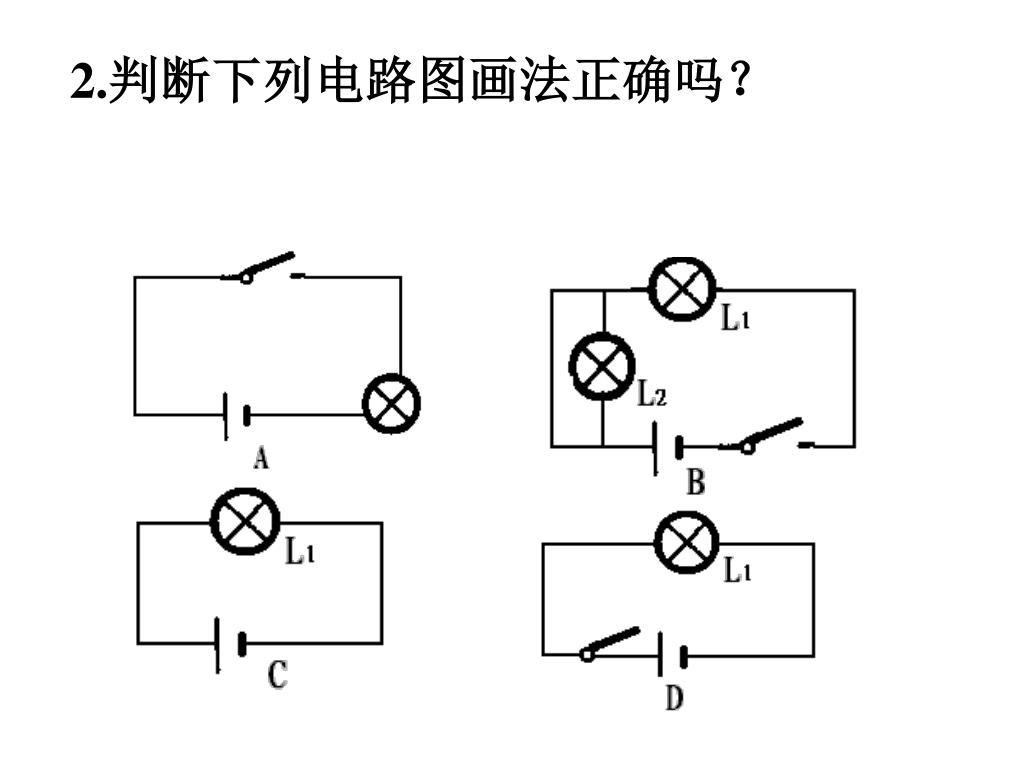

  14. 2.判断下列电路图画法正确吗？

  15. 我来想办法 要用开关控制某一盏灯，开关与电灯应该怎样连接？

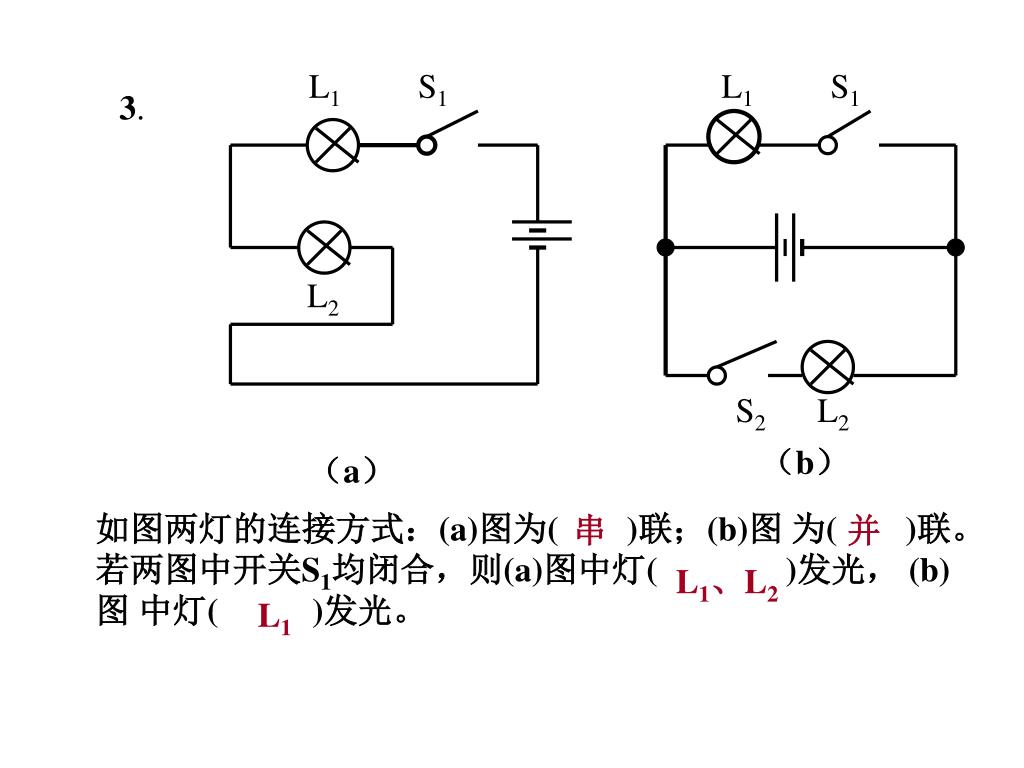

  16. L1 S1 L1 S1 3. L2 S2 L2 （b） （a） 如图两灯的连接方式：(a)图为( )联；(b)图 为( )联。 若两图中开关S1均闭合，则(a)图中灯( )发光， (b)图 中灯( )发光。 串 并 L1、L2 L1

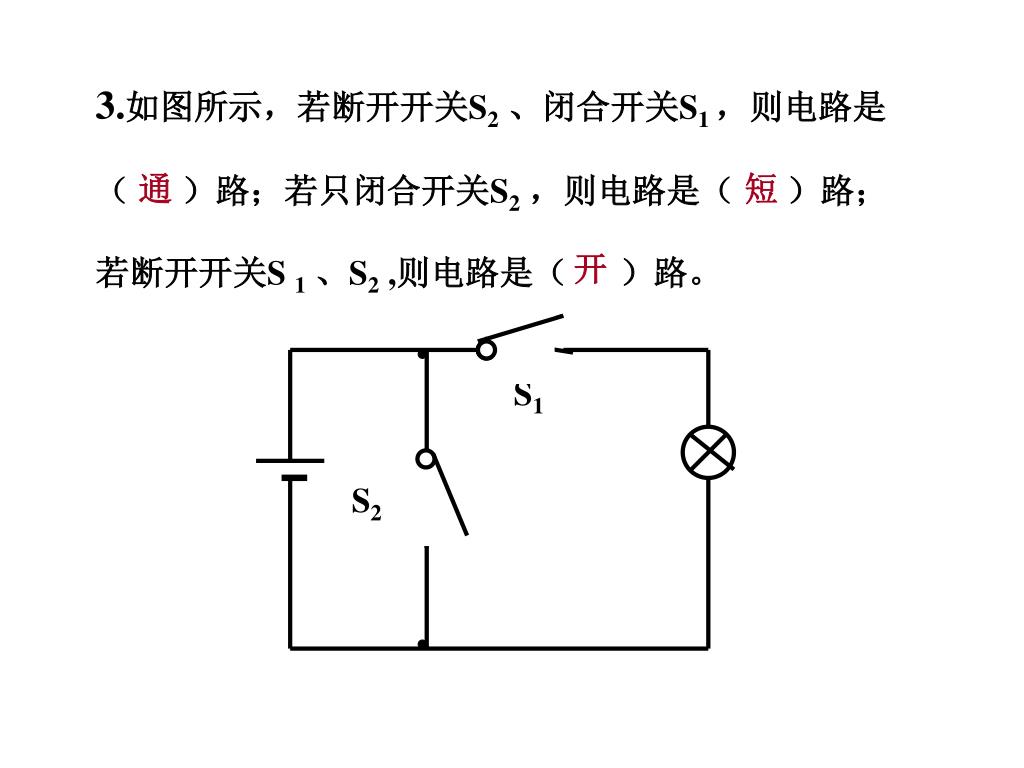

  17. 3.如图所示，若断开开关S2、闭合开关S1 ，则电路是 （ ）路；若只闭合开关S2，则电路是（ ）路； 若断开开关S 1、S2 ,则电路是（ ）路。 通 短 开 S1 S2

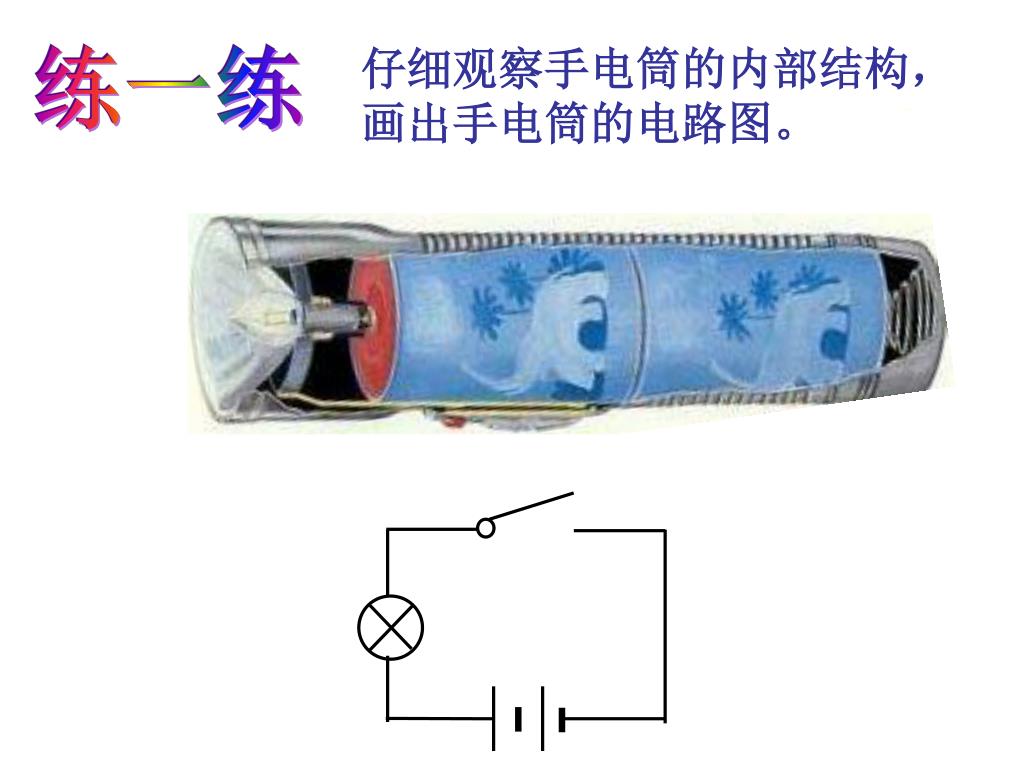

  18. 仔细观察手电筒的内部结构， 画出手电筒的电路图。 练一练

  19. 迈克尔·法拉第（Michaes Faraday,1791-1867）英国著名的物理学家，发电机的发明创造者。发电机的发明使世界迈入了一个新的时代—电气时代。

  20. 思考 1.家里的电灯、工厂的机器用的电 是从哪里来的？ 三峡水电站 风力发电 秦山核电站 西藏羊八井地热电站 天荒坪蓄水电站 火力发电站

  21. 思考：2、 手机、手电筒的电是从哪 里来的？ 电池 电源：能提供电能的装置

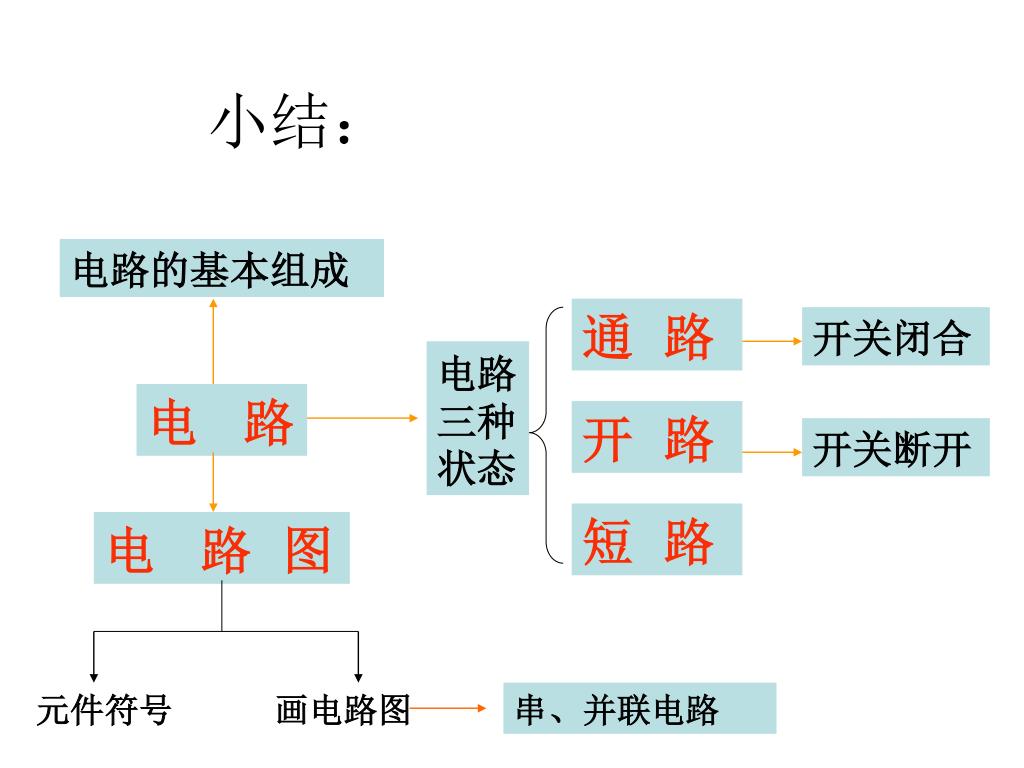

  22. 小结： 电路的基本组成 通 路 开关闭合 电路三种状态 电 路 开 路 开关断开 短 路 电 路 图 元件符号 画电路图 串、并联电路

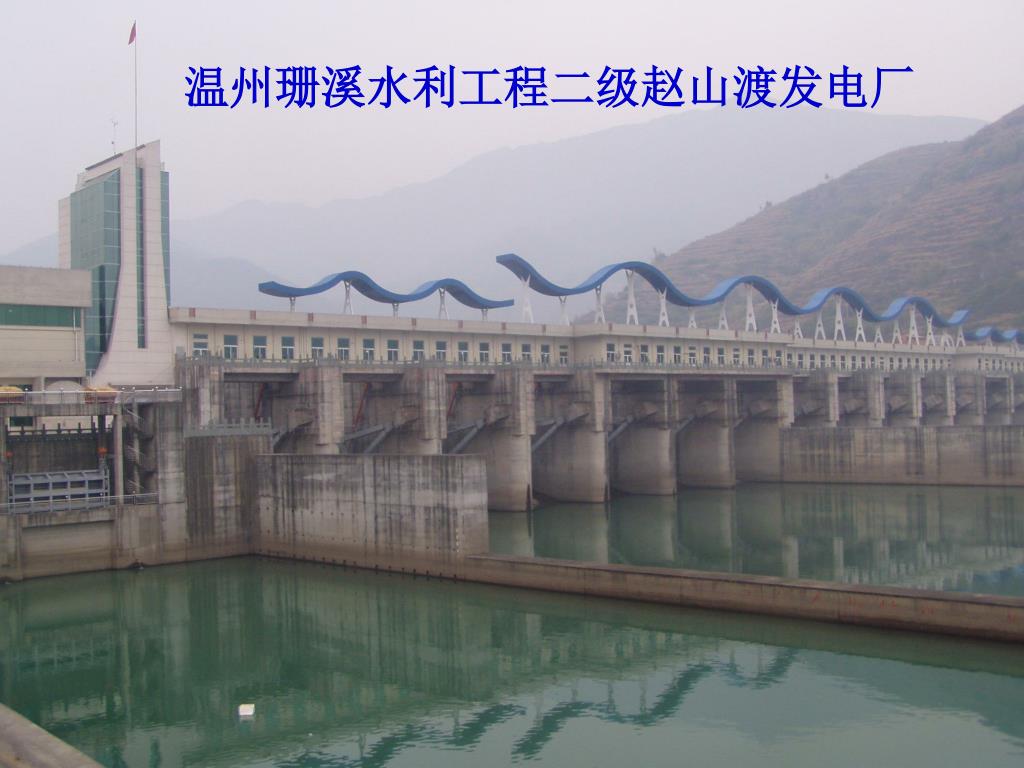

  23. 温州珊溪水利工程二级赵山渡发电厂

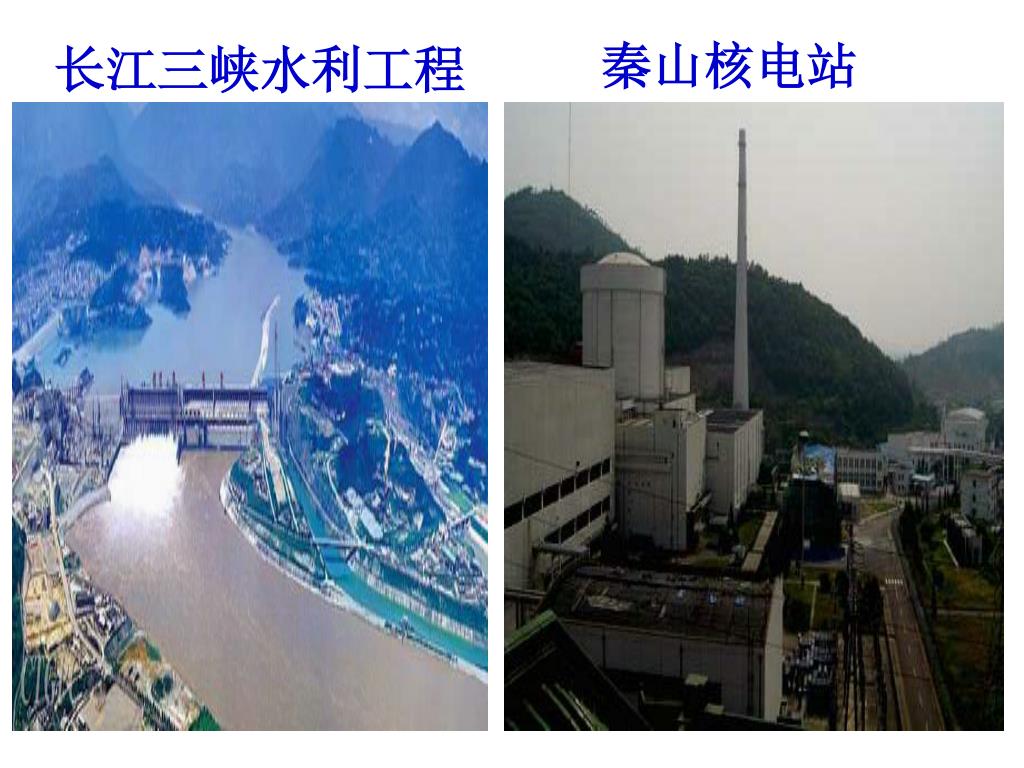

  24. 秦山核电站 长江三峡水利工程

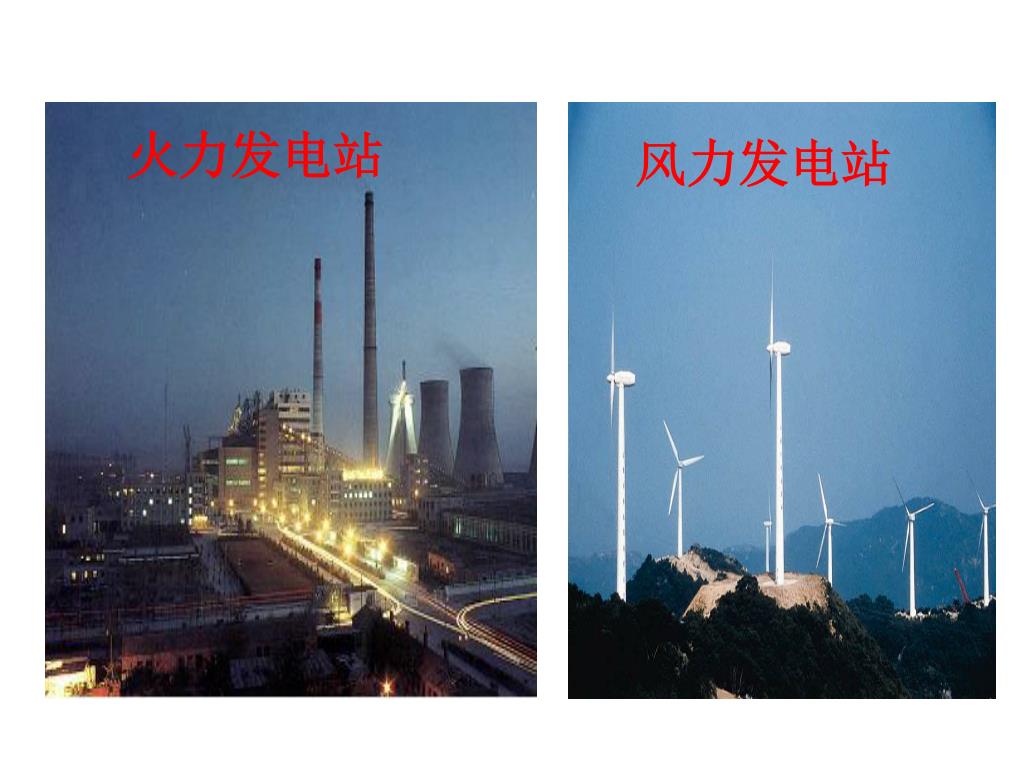

  25. 火力发电站 风力发电站

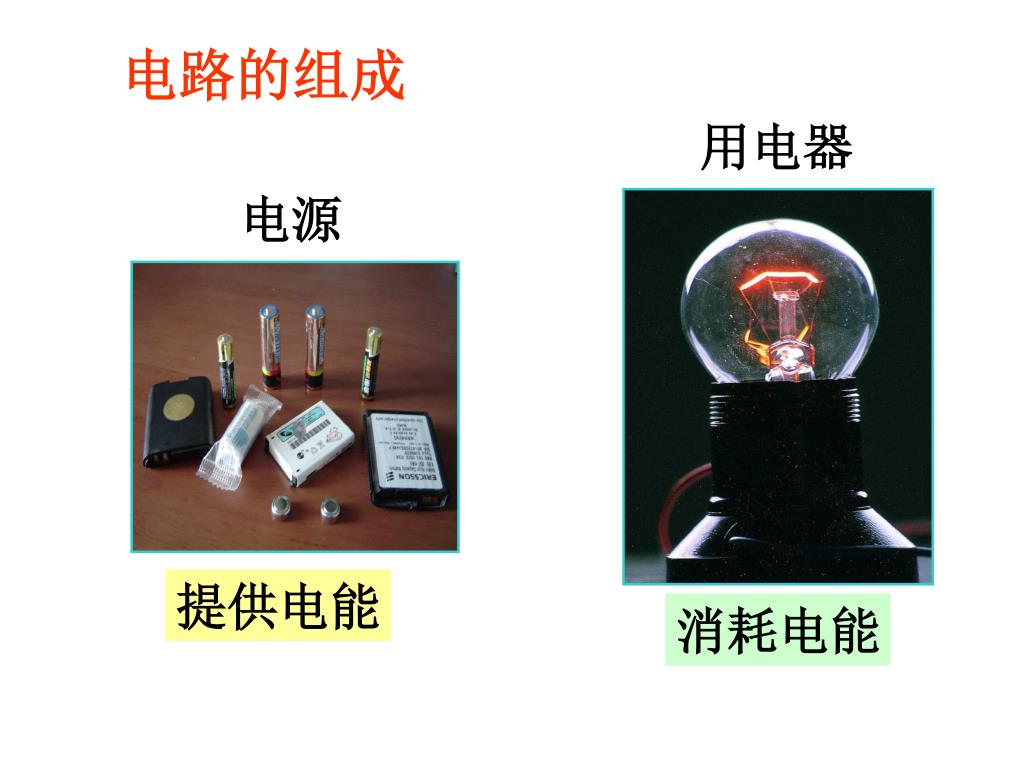

  26. 电路的组成 用电器 电源 提供电能 消耗电能

  27. 新闻 就在前日上午（9月17日）,广东省有一出租屋发生火灾,造成两名1岁多的双胞胎女童一死一重伤。据了解,火灾事故原因初定为电线短路,女童父母称其在用电饭煲做饭期间外出买菜,将两名小孩反锁家中,从而造成小孩无法逃出火场,结果酿成惨剧。

  28. 活动二： 你能用桌上的器材,让两个灯泡同时发光吗？设计电路并连接，画出电路图.

  29. 活动三 将活动二所连接的电路中取下一只小灯泡,观察另一只小灯泡能否发光？

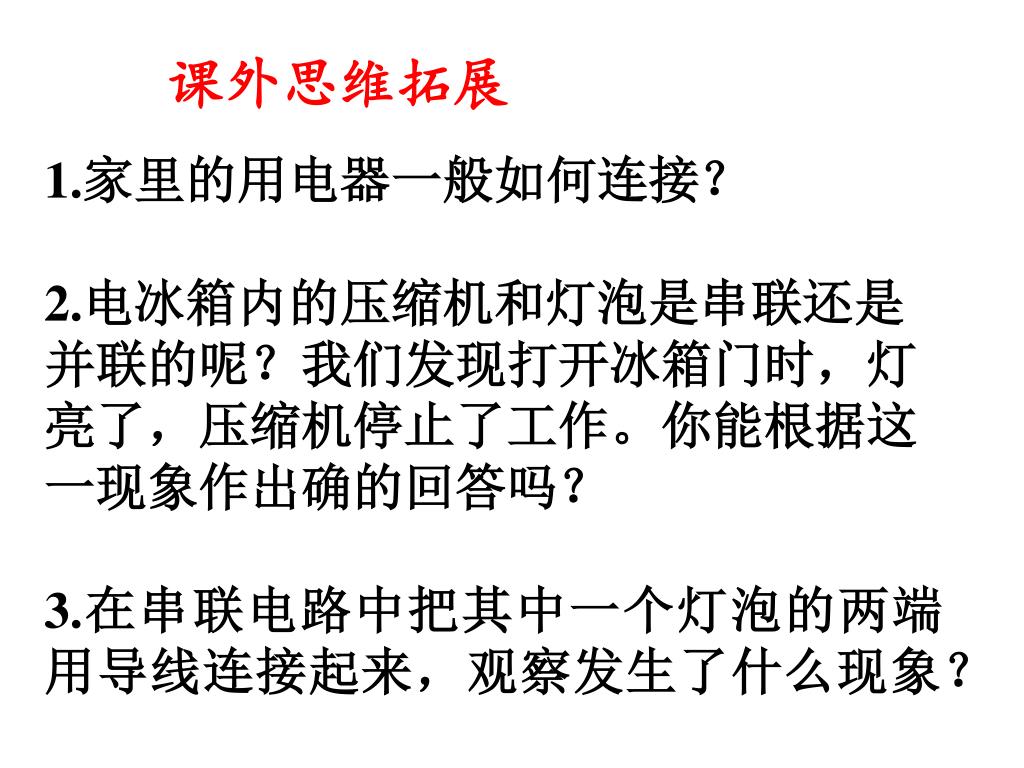

  30. 课外思维拓展 1.家里的用电器一般如何连接？ 2.电冰箱内的压缩机和灯泡是串联还是 并联的呢？我们发现打开冰箱门时，灯 亮了，压缩机停止了工作。你能根据这 一现象作出确的回答吗？ 3.在串联电路中把其中一个灯泡的两端用导线连接起来，观察发生了什么现象？

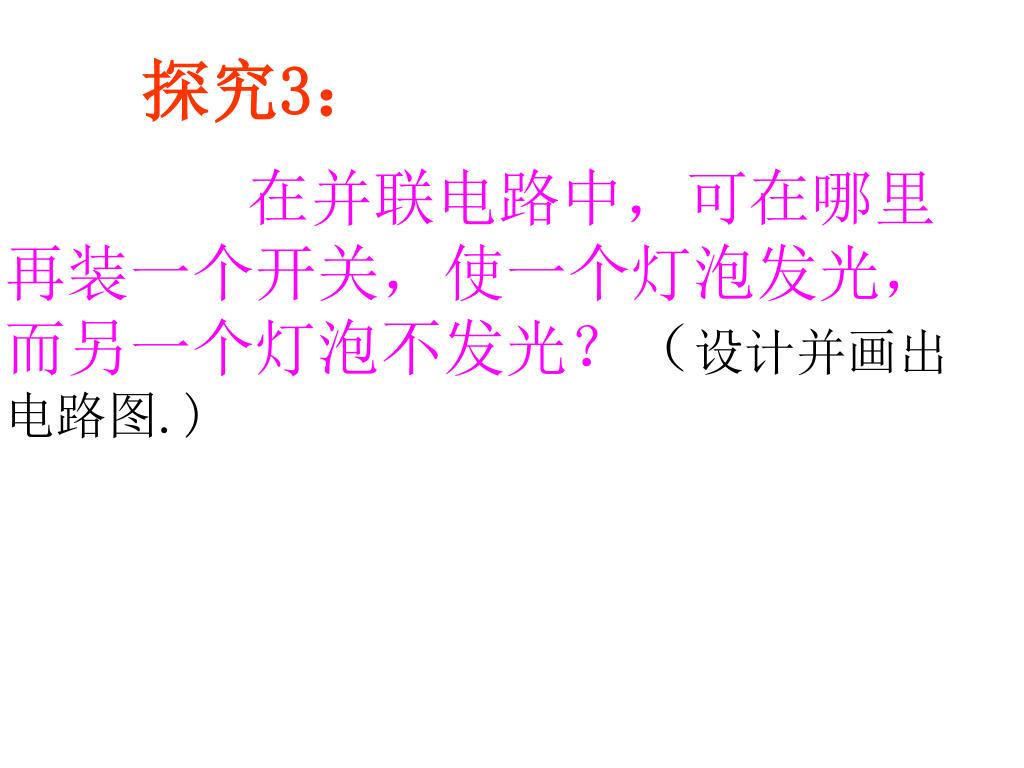

  31. 探究3： 在并联电路中，可在哪里再装一个开关，使一个灯泡发光，而另一个灯泡不发光？（设计并画出电路图.)
