洛伦兹力的应用实例 1. +. +. +. +. U. 应用一：加速器. 问题 1 ：用什么方法可以加速带电微粒？. 答：利用加速电场可以加速带电粒子. 问题 2 ：要使一个带正电微粒获得更大的速度（能量）？. 答：采用多个电场，使带电粒子实现多级加速。. 　　但采用上图进行多级加速，真的可行吗？有什么问题？如何改进？. 改进办法：采用静电屏蔽 可以用金属圆筒代替原来的极板． 这样，既可以在金属圆筒的间隙处形成加速电场，又使得圆筒内部的场强为零，从而消除了减速电场的不利影响．. 加速. 匀速. 进一步改进：

wolfe
Download Presentation

洛伦兹力的应用实例 1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

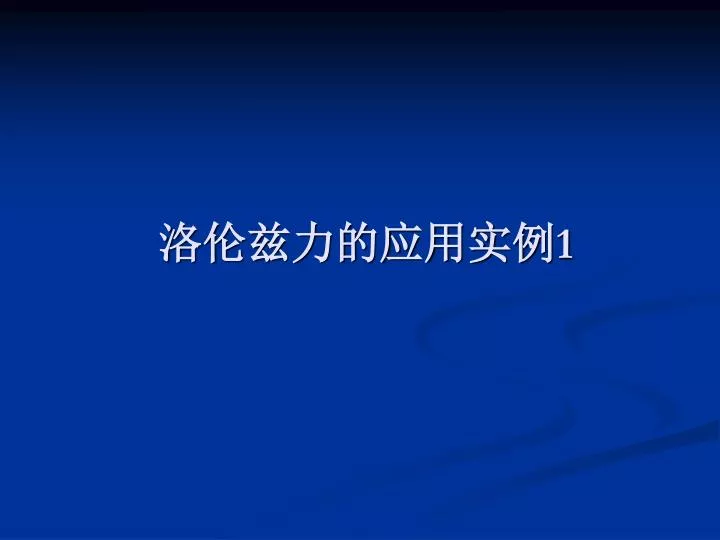

  1. 洛伦兹力的应用实例1

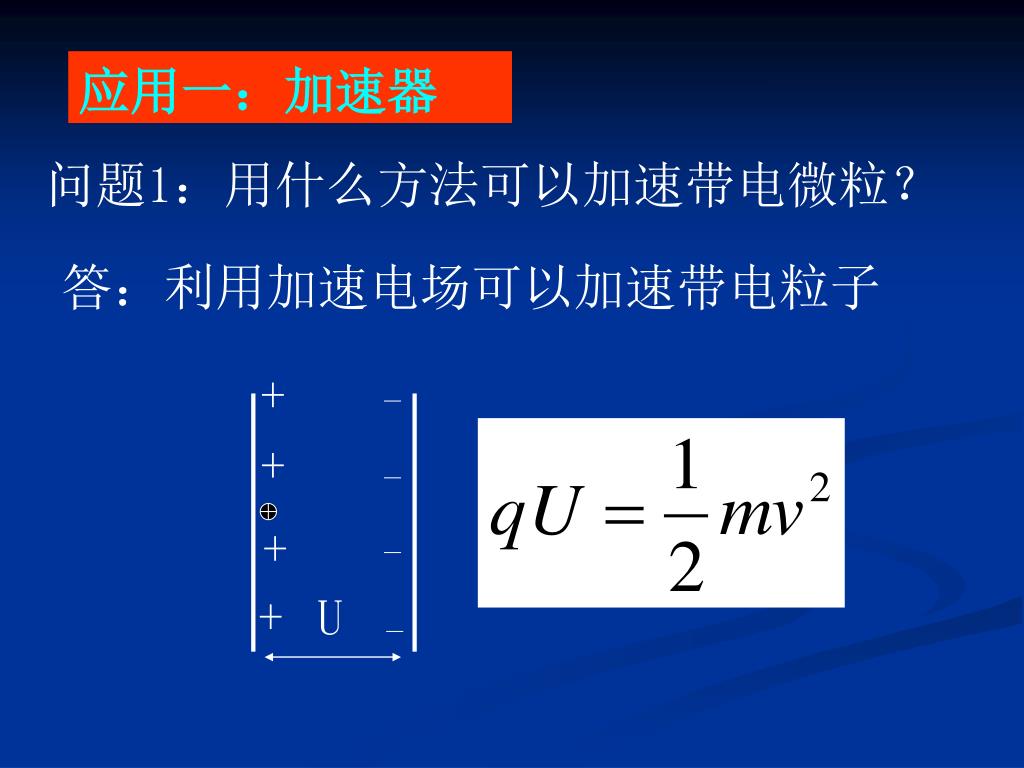

  2. + + + + U 应用一：加速器 问题1：用什么方法可以加速带电微粒？ 答：利用加速电场可以加速带电粒子

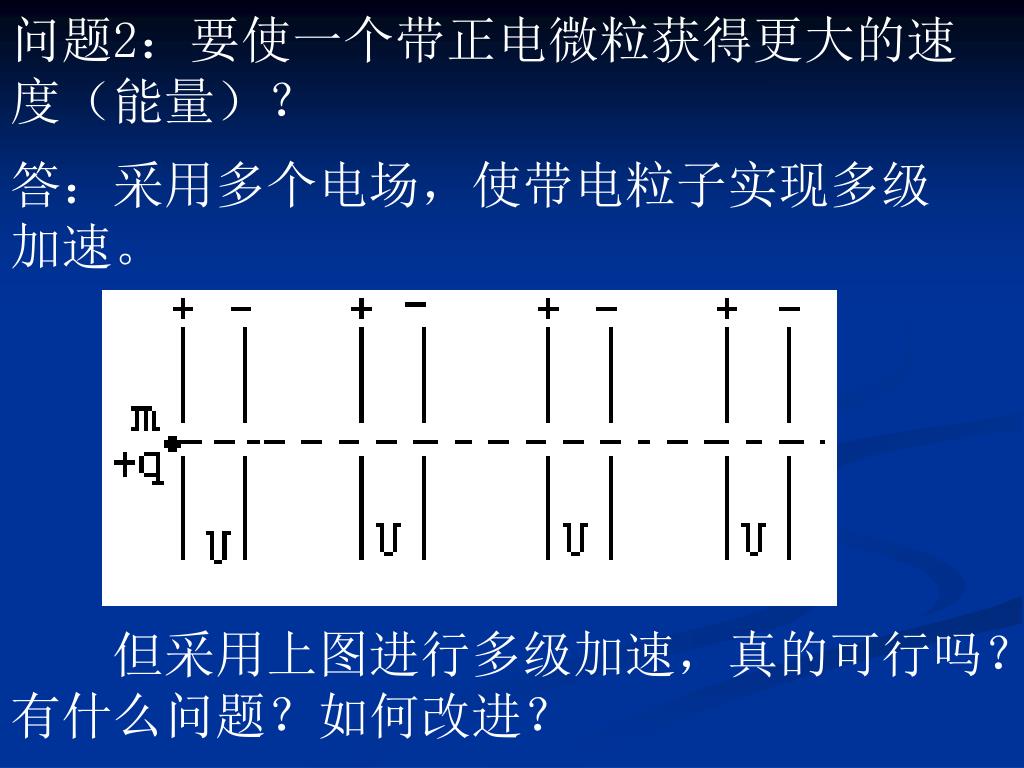

  3. 问题2：要使一个带正电微粒获得更大的速度（能量）？ 答：采用多个电场，使带电粒子实现多级加速。 　　但采用上图进行多级加速，真的可行吗？有什么问题？如何改进？

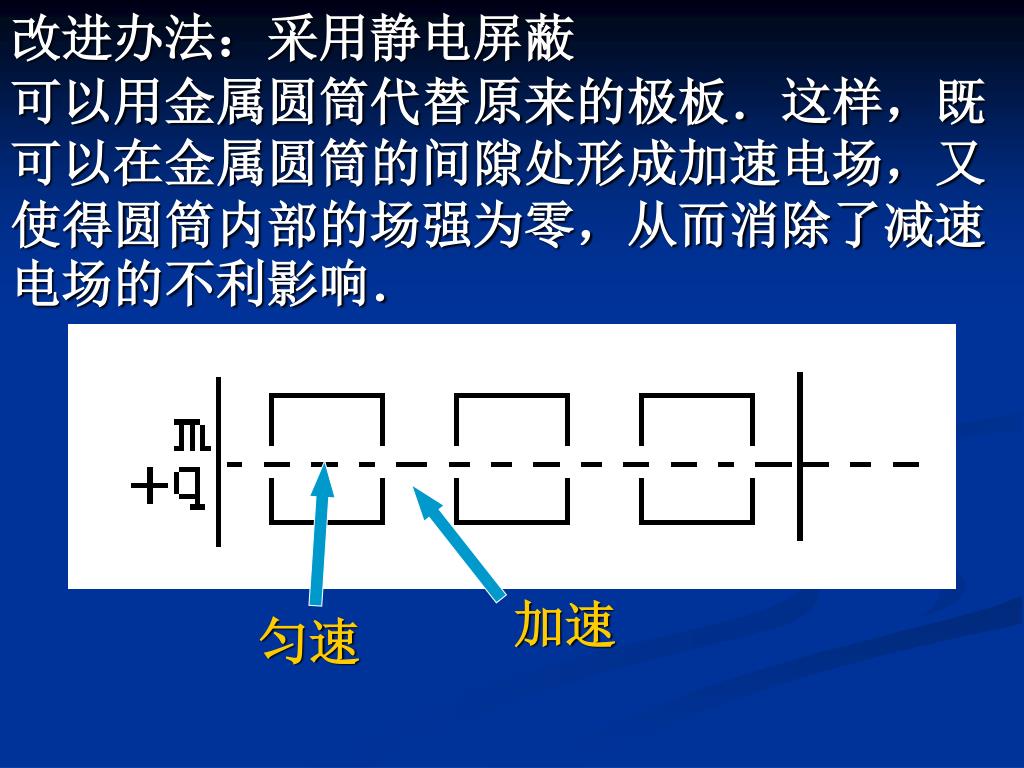

  4. 改进办法：采用静电屏蔽 可以用金属圆筒代替原来的极板．这样，既可以在金属圆筒的间隙处形成加速电场，又使得圆筒内部的场强为零，从而消除了减速电场的不利影响． 加速 匀速

  5. 进一步改进： 为了简化装置，我们可用一个公用电源来提供各级的加速电压． 如果我们要加速一带正电的粒子，若电源的极性保持恒定（始终为A正B负），你认为这个粒子能够“一路顺风”，不断加速吗？

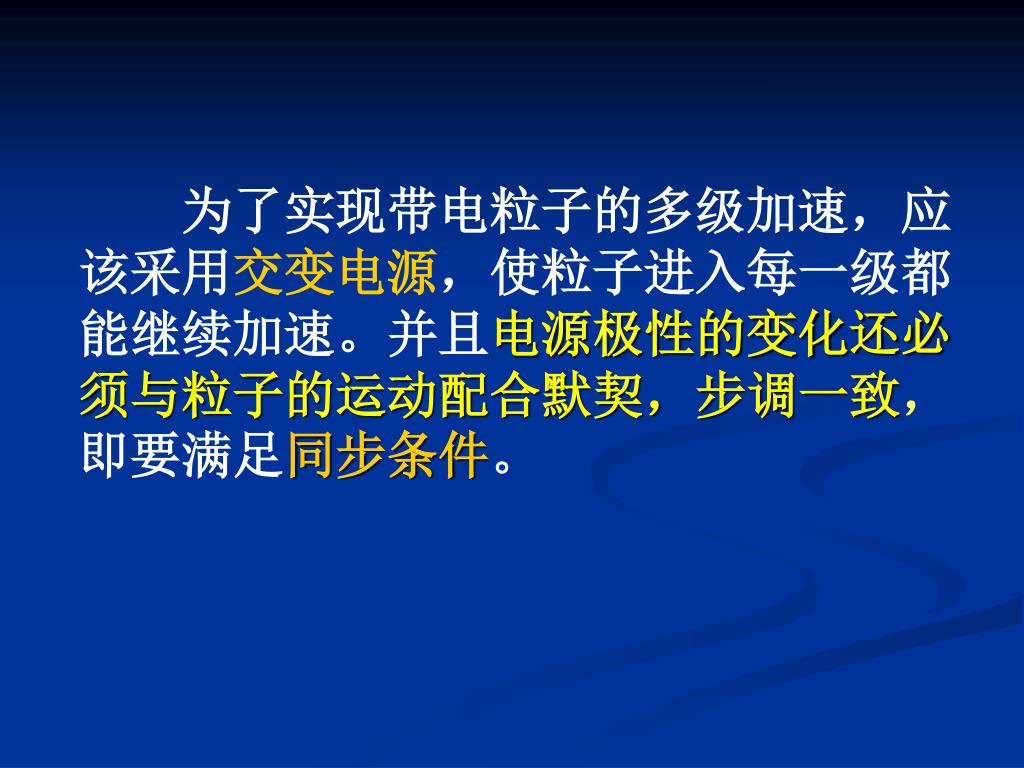

  6. 　　为了实现带电粒子的多级加速，应该采用交变电源，使粒子进入每一级都能继续加速。并且电源极性的变化还必须与粒子的运动配合默契，步调一致，即要满足同步条件。　　为了实现带电粒子的多级加速，应该采用交变电源，使粒子进入每一级都能继续加速。并且电源极性的变化还必须与粒子的运动配合默契，步调一致，即要满足同步条件。

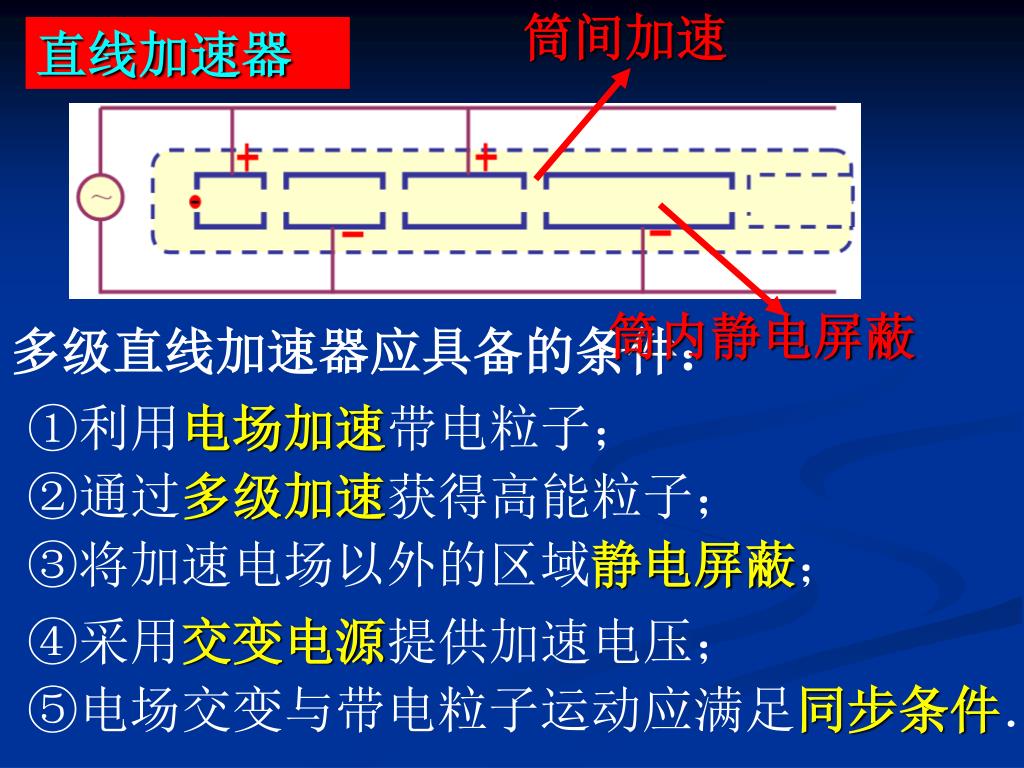

  7. 筒间加速 筒内静电屏蔽 直线加速器 多级直线加速器应具备的条件： ①利用电场加速带电粒子； ②通过多级加速获得高能粒子； ③将加速电场以外的区域静电屏蔽； ④采用交变电源提供加速电压； ⑤电场交变与带电粒子运动应满足同步条件．

  8. ？ 直线加速器占地太大，能不能让它小一点 加利佛尼亚斯坦福大学的粒子加速器

  9. 回旋加速器 1932年，美国物理学家劳仑斯发明了回旋加速器，从而使人类在获得具有较高能量的粒子方面迈进了一大步．为此，劳仑斯荣获了诺贝尔物理学奖．

  10. （1）回旋加速器的核心部件—— ① 两个D形盒及两个大磁极 ② D形盒间的窄缝 ③ 高频交流电

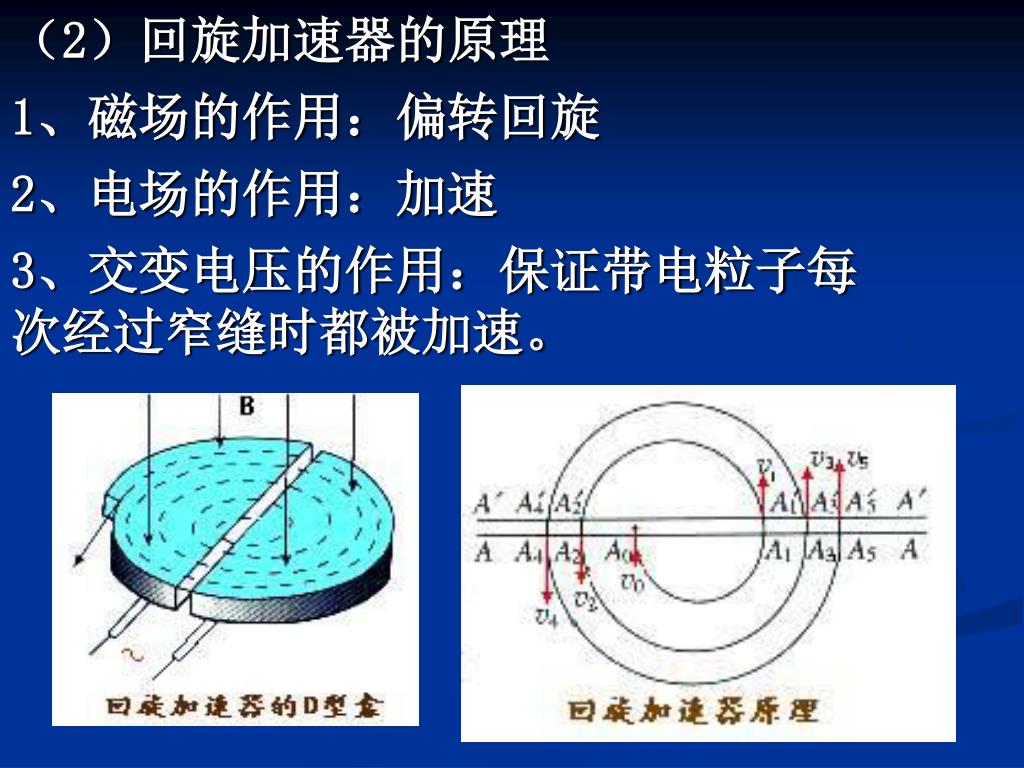

  11. （2）回旋加速器的原理 1、磁场的作用：偏转回旋 2、电场的作用：加速 3、交变电压的作用：保证带电粒子每次经过窄缝时都被加速。

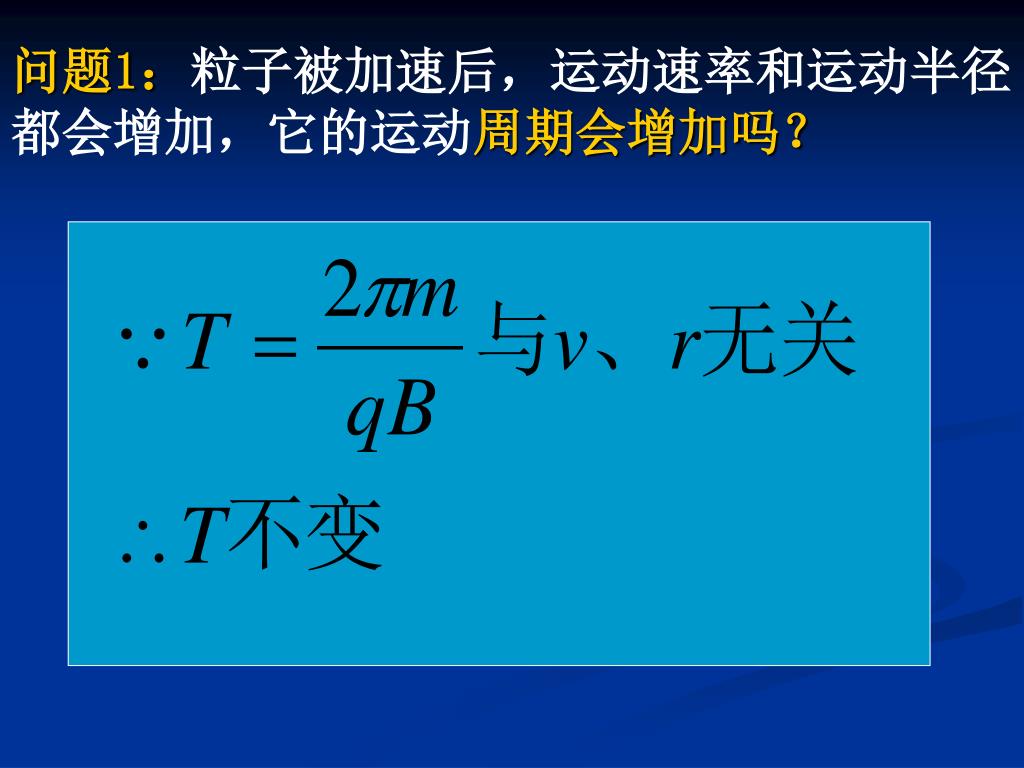

  12. 问题1：粒子被加速后，运动速率和运动半径都会增加，它的运动周期会增加吗？问题1：粒子被加速后，运动速率和运动半径都会增加，它的运动周期会增加吗？

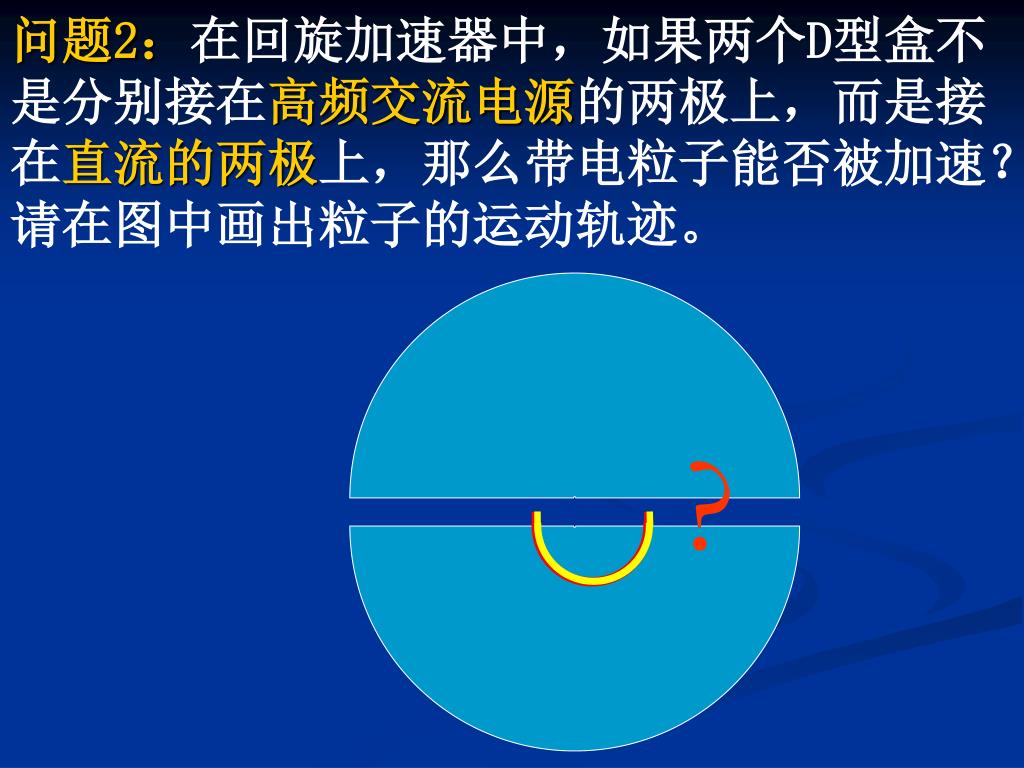

  13. 问题2：在回旋加速器中，如果两个D型盒不是分别接在高频交流电源的两极上，而是接在直流的两极上，那么带电粒子能否被加速？请在图中画出粒子的运动轨迹。 ?

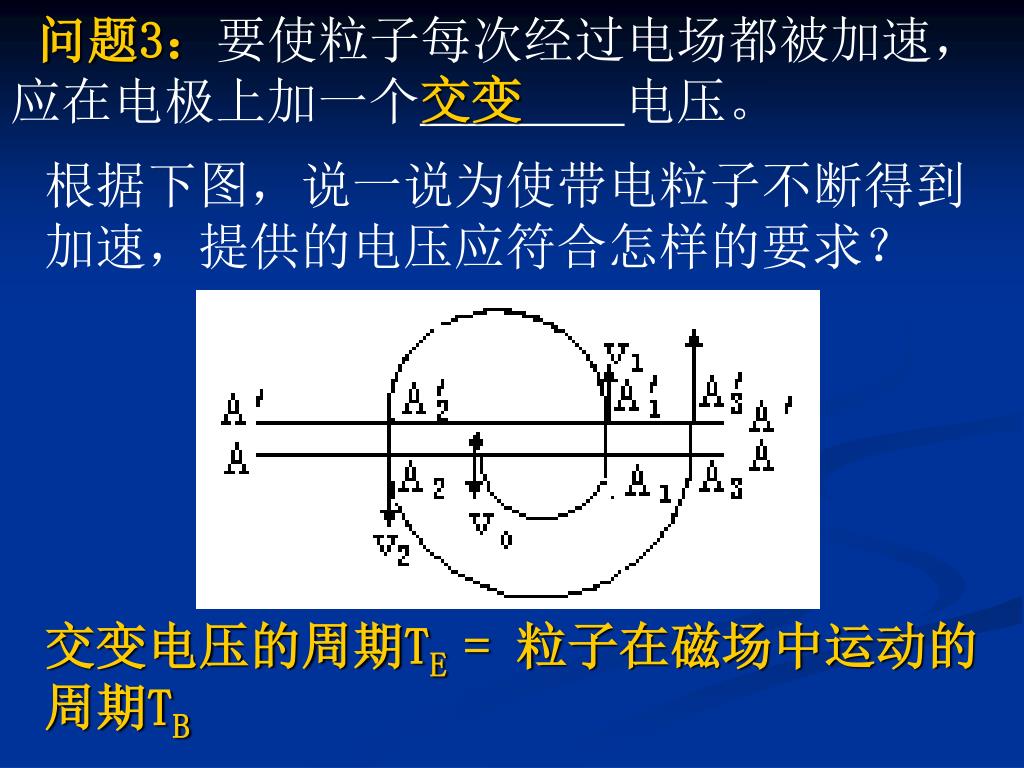

  14. 问题3：要使粒子每次经过电场都被加速，应在电极上加一个电压。问题3：要使粒子每次经过电场都被加速，应在电极上加一个电压。 交变 根据下图，说一说为使带电粒子不断得到加速，提供的电压应符合怎样的要求？ 交变电压的周期TE = 粒子在磁场中运动的周期TB

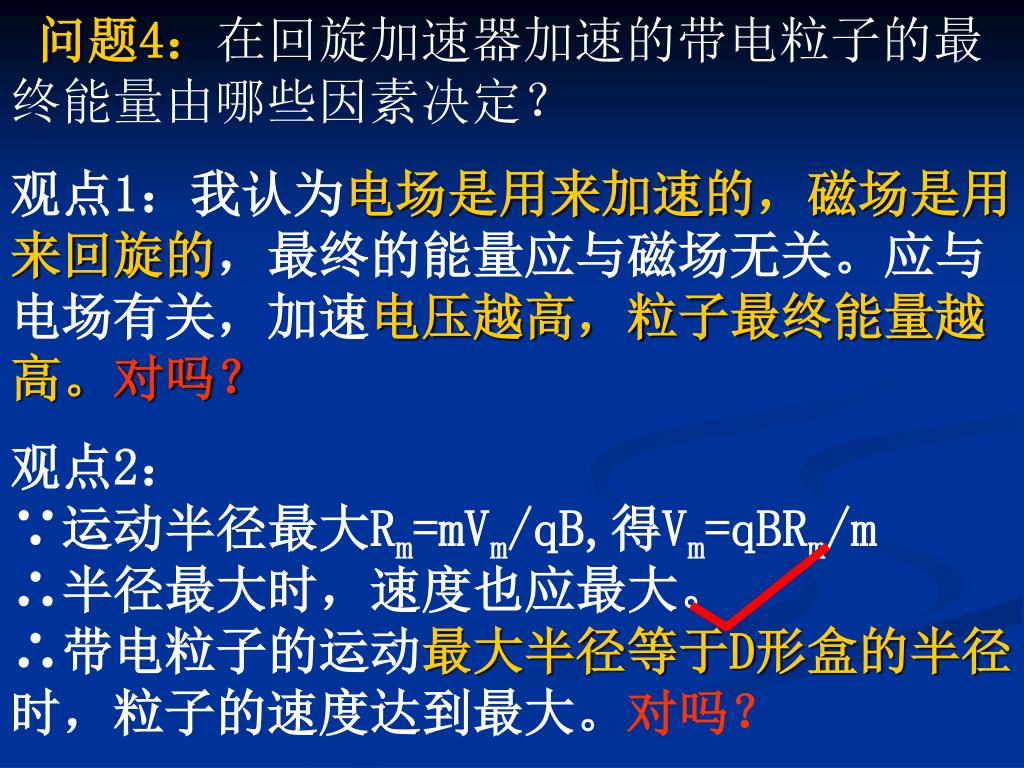

  15. 问题4：在回旋加速器加速的带电粒子的最终能量由哪些因素决定？问题4：在回旋加速器加速的带电粒子的最终能量由哪些因素决定？ 观点1：我认为电场是用来加速的，磁场是用来回旋的，最终的能量应与磁场无关。应与电场有关，加速电压越高，粒子最终能量越高。对吗？ 观点2： ∵运动半径最大Rm=mVm/qB,得Vm=qBRm/m ∴半径最大时，速度也应最大。 ∴带电粒子的运动最大半径等于D形盒的半径时，粒子的速度达到最大。对吗？

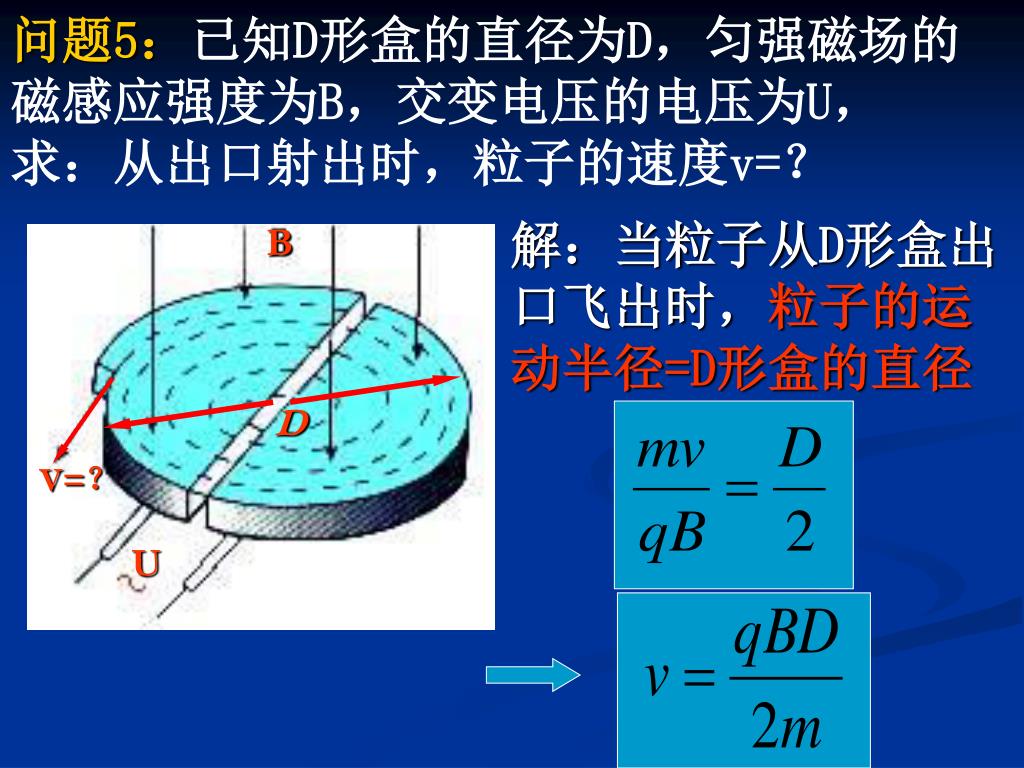

  16. 问题5：已知D形盒的直径为D，匀强磁场的磁感应强度为B，交变电压的电压为U，问题5：已知D形盒的直径为D，匀强磁场的磁感应强度为B，交变电压的电压为U， 求：从出口射出时，粒子的速度v=？ B D V=？ U 解：当粒子从D形盒出口飞出时，粒子的运动半径=D形盒的直径

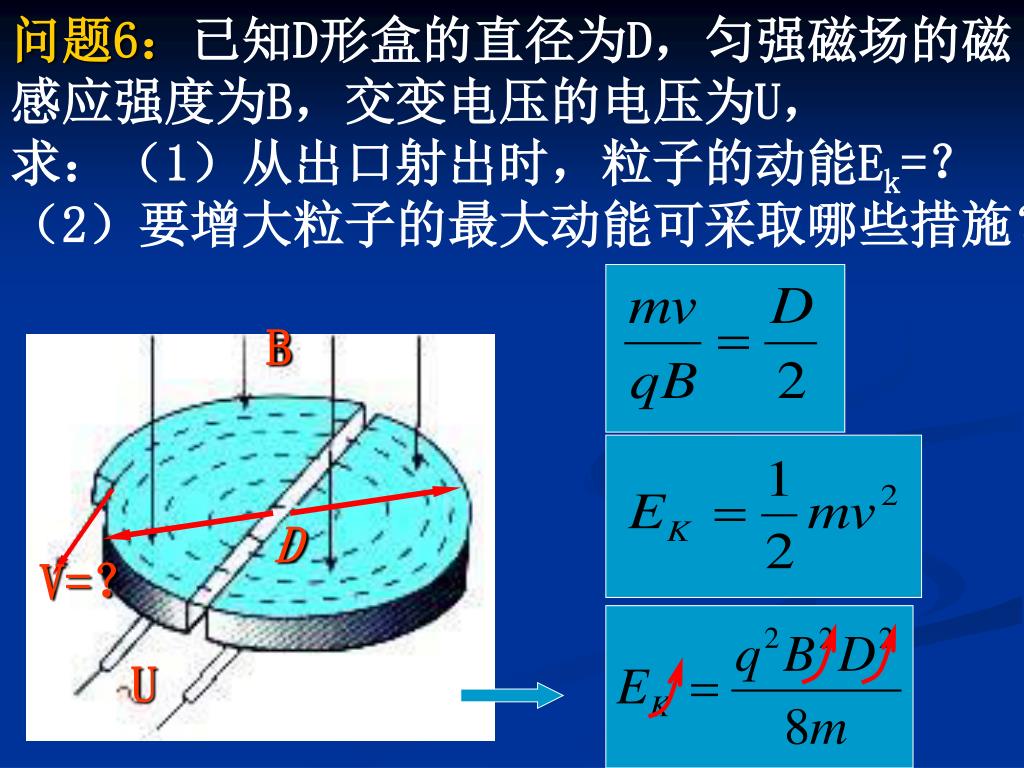

  17. 问题6：已知D形盒的直径为D，匀强磁场的磁感应强度为B，交变电压的电压为U，问题6：已知D形盒的直径为D，匀强磁场的磁感应强度为B，交变电压的电压为U， 求：（1）从出口射出时，粒子的动能Ek=？（2）要增大粒子的最大动能可采取哪些措施？ B D V=？ U

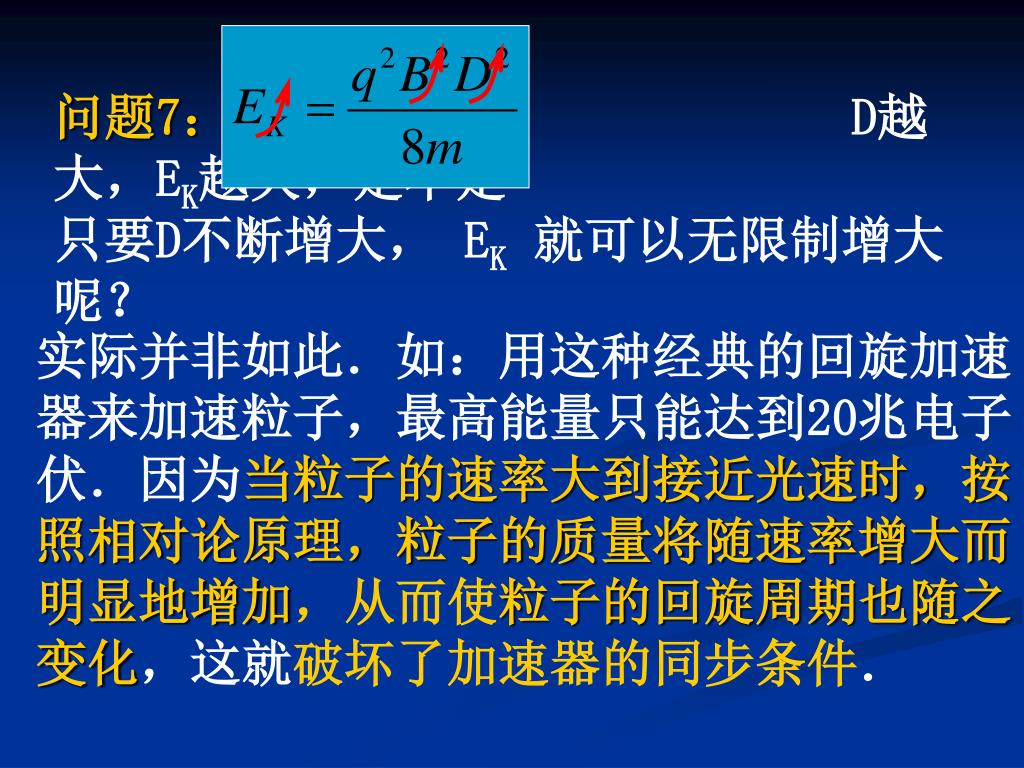

  18. 问题7： D越大，EK越大，是不是 只要D不断增大， EK就可以无限制增大呢？ 实际并非如此．如：用这种经典的回旋加速器来加速粒子，最高能量只能达到20兆电子伏．因为当粒子的速率大到接近光速时，按照相对论原理，粒子的质量将随速率增大而明显地增加，从而使粒子的回旋周期也随之变化，这就破坏了加速器的同步条件．

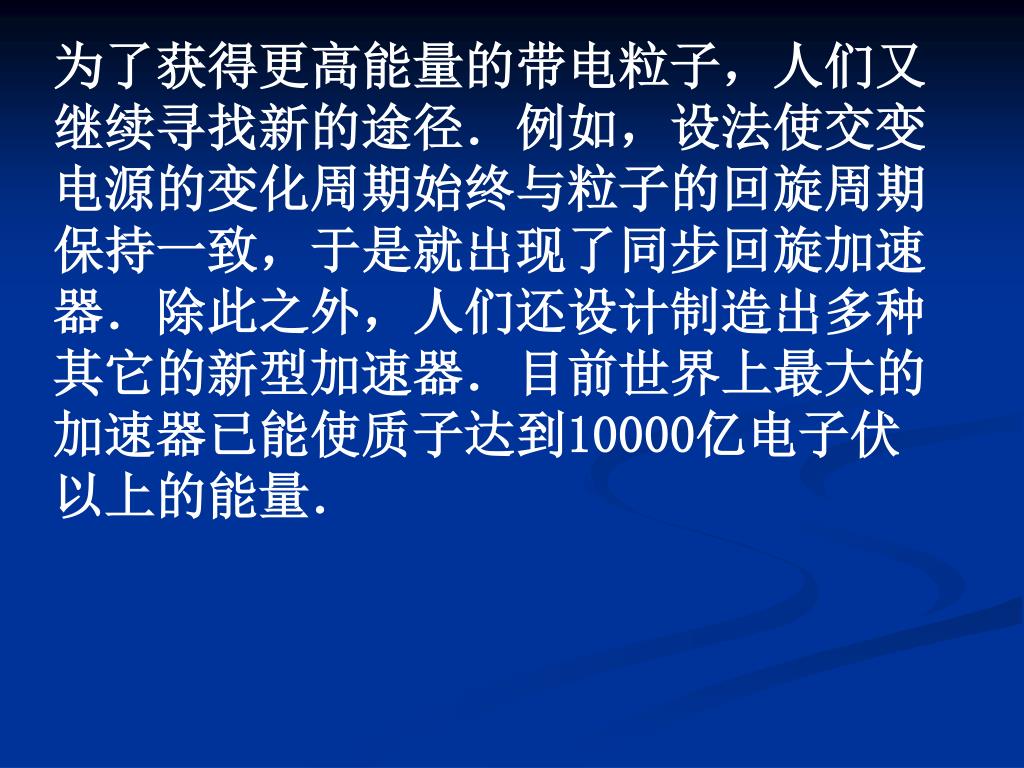

  19. 为了获得更高能量的带电粒子，人们又继续寻找新的途径．例如，设法使交变电源的变化周期始终与粒子的回旋周期保持一致，于是就出现了同步回旋加速器．除此之外，人们还设计制造出多种其它的新型加速器．目前世界上最大的加速器已能使质子达到10000亿电子伏以上的能量．为了获得更高能量的带电粒子，人们又继续寻找新的途径．例如，设法使交变电源的变化周期始终与粒子的回旋周期保持一致，于是就出现了同步回旋加速器．除此之外，人们还设计制造出多种其它的新型加速器．目前世界上最大的加速器已能使质子达到10000亿电子伏以上的能量．

  20. 美国伊利诺依州费米实验室加速器

  21. 例1：关于回旋加速器中电场和磁场的作用的叙述，正确的是( ) A、电场和磁场都对带电粒子起加速作用 B、电场和磁场是交替地对带电粒子做功的 C、只有电场能对带电粒子起加速作用 D、磁场的作用是使带电粒子在D形盒中做匀速圆周运动 CD

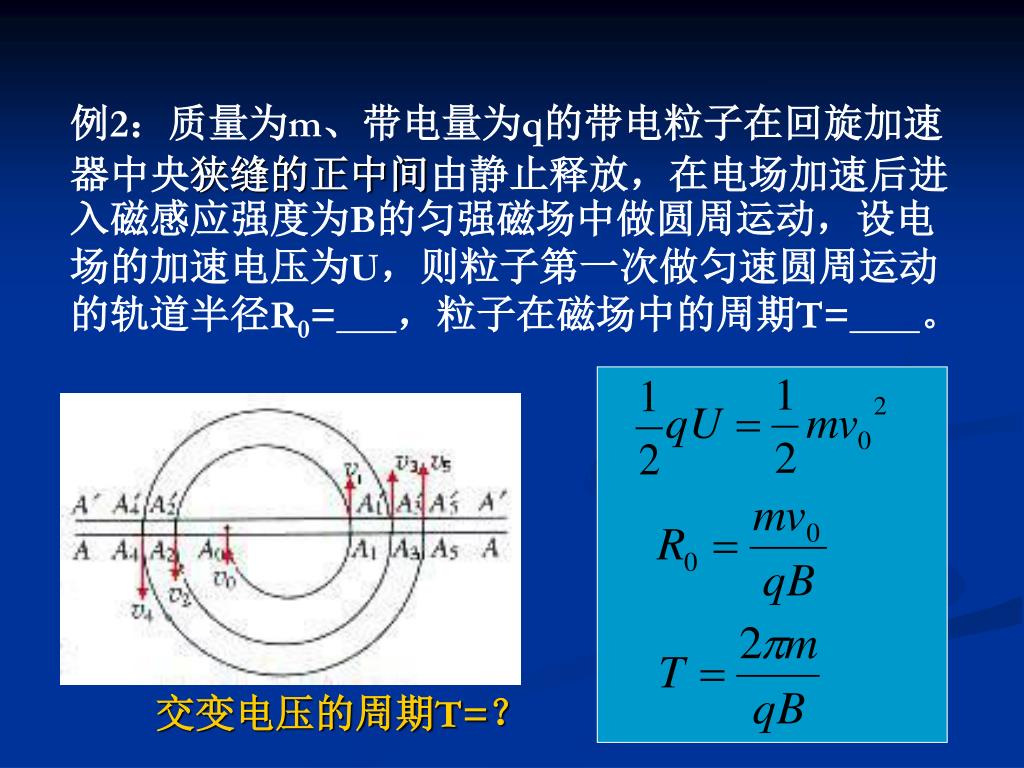

  22. 例2：质量为m、带电量为q的带电粒子在回旋加速器中央狭缝的正中间由静止释放，在电场加速后进入磁感应强度为B的匀强磁场中做圆周运动，设电场的加速电压为U，则粒子第一次做匀速圆周运动的轨道半径R0=，粒子在磁场中的周期T=。例2：质量为m、带电量为q的带电粒子在回旋加速器中央狭缝的正中间由静止释放，在电场加速后进入磁感应强度为B的匀强磁场中做圆周运动，设电场的加速电压为U，则粒子第一次做匀速圆周运动的轨道半径R0=，粒子在磁场中的周期T=。 交变电压的周期T=？

  23. 例3：一回旋加速器，可把质子加速到v，使它获得动能EK例3：一回旋加速器，可把质子加速到v，使它获得动能EK （1）能把α粒子加速到的速度为？ （2）能把α粒子加速到的动能为？ （3）加速α粒子的交变电场频率与加速质子的交变电场频率之比为？
