1 / 40

從化學實驗到量產

從化學實驗到量產. 日期： 2011.05.24. 主講人：徐武軍 東海大學 化材系 副教授 成功大學化學工程學系 華盛頓大學化學工程學系碩士 密蘇里大學化學工程學系博士. 導論. 基礎設計 反應系統 分離系統 細部設計 基礎設計 + 場地及安全和環保要求 + 場地條件 細部設計. 化工人：. 經由化學反應生產不同材料的工廠： 染料、塑膠、人纖、合成橡膠、添加劑等等。 和其他產業的區別大，從業人少。 將材料加工為終端產品；及構成終端產品零配件的工廠： 和其他產業的相似度高；從業人數多。 前者是化工教育的重點。. 理想製程.

winka
Download Presentation

從化學實驗到量產

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

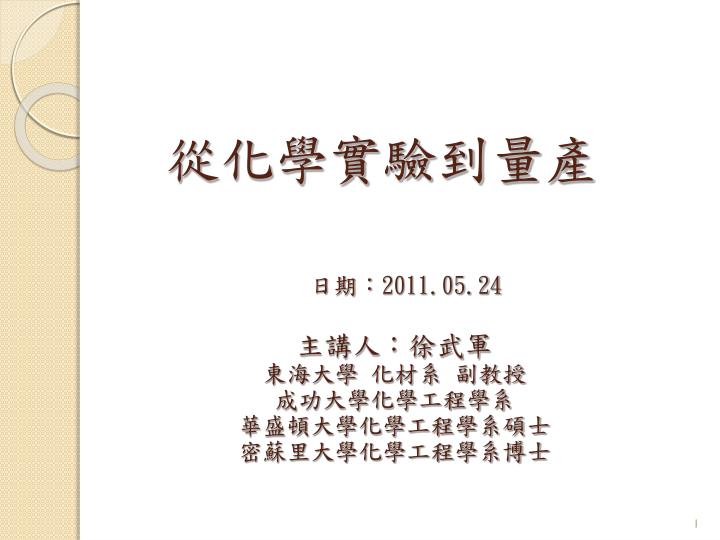

  1. 從化學實驗到量產 日期：2011.05.24 主講人：徐武軍 東海大學 化材系 副教授 成功大學化學工程學系 華盛頓大學化學工程學系碩士 密蘇里大學化學工程學系博士

  2. 導論 • 基礎設計 • 反應系統 • 分離系統 • 細部設計 • 基礎設計 + 場地及安全和環保要求 + 場地條件 細部設計

  3. 化工人： • 經由化學反應生產不同材料的工廠： • 染料、塑膠、人纖、合成橡膠、添加劑等等。 • 和其他產業的區別大，從業人少。 • 將材料加工為終端產品；及構成終端產品零配件的工廠： • 和其他產業的相似度高；從業人數多。 • 前者是化工教育的重點。

  4. 理想製程 • 加工步驟最短 • 最簡單的製程

  5. 化工製程包含 • 化學反應和分離操作 • 化學反應：必不可少 • 分離操作的繁簡→由化學反應決定

  6. 如果： • 產品的收率(yield)或原料的選擇性(selectivity)= 100% → 沒有副產品 • 原料的轉化率(conversion) =100% → 沒有未反應的原料 • 沒有不參與反應的物質 則 即是最簡單、最美的化學製程。

  7. 溶劑 • 固態反應物以分子狀態呈現 → 增加反應機率。 • 氣態反應物在溶液中的濃度大於氣態 → 減低反應時的壓力。 • 溶劑的極性影響反應物形成離子的速率 → 增加反應速率。 • 減低黏度，增進攪拌和混合效率，促進產品性質的均勻。 • 作為控溫的方式。

  8. 水 • 控制黏度及溫度 • 水蒸氣 • 在反應後摩爾數增加的反應中，增加轉化率。 • 氮氣 • 保護產品不被氧化 • 流動床類反應氣中流動的媒體。

  9. 轉化率 • 取決於平衡條件。 • 反應開始後，單位時間中轉化率隨反應時間增加而減少；即 反應器效率 = 下降。 即是，過度提高轉化率，會減低設備效率。

  10. 製程研發和設計的目標： • 提升產品的收率 或 • 原料的選擇性 比較製程研發和設計的基礎： • 收率高的優。

  11. 高收率的優點： • 原料的利用率高，原料的成本低。 • 分離產品和副產品的困難度，高於分離產品和未反應的原料。 如果相同產品，不同製程的收率相近， • 副產品和產品容易分離者優。

  12. 選擇反應條件的優先次序： • 安全，反應在可控制且安全情況進行。 • 高收率 • 分離的困難度，和費用。

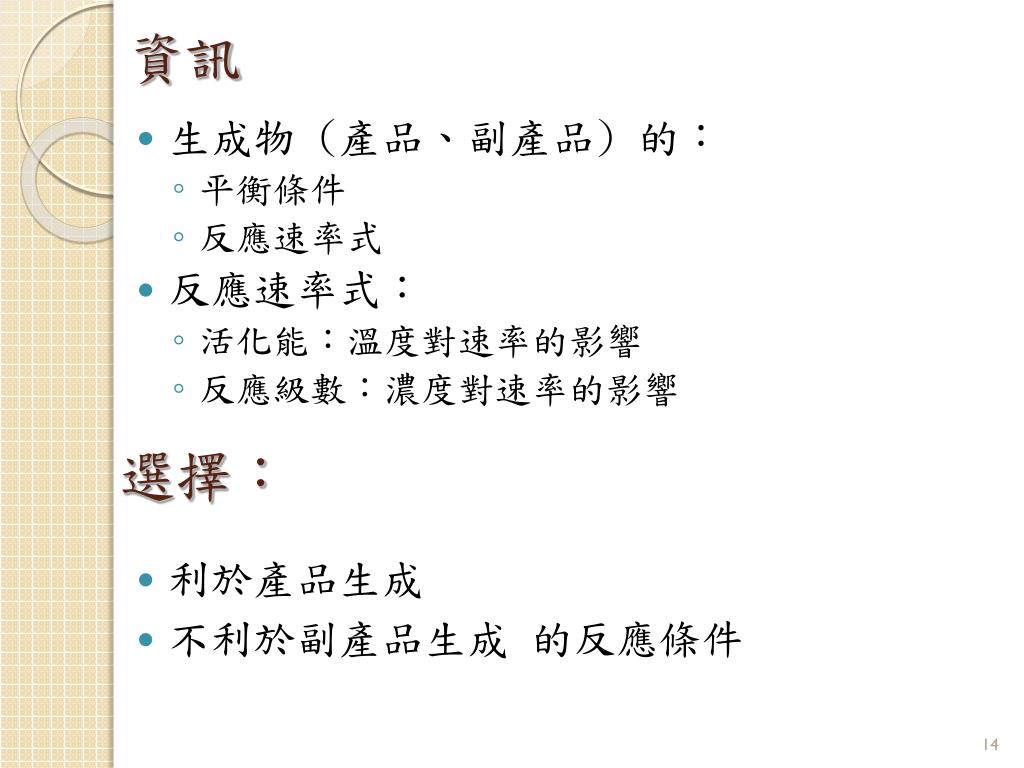

  13. 資訊 • 生成物 (產品、副產品) 的： • 平衡條件 • 反應速率式 • 反應速率式： • 活化能：溫度對速率的影響 • 反應級數：濃度對速率的影響 選擇： • 利於產品生成 • 不利於副產品生成 的反應條件

  14. 分離的困難度和費用 • 以溶劑為例： • 價格 • 物性的差距 • 氣化熱的高低 • 用量

  15. 反應器設計 • 理論指導方向 • 實務尊重經驗 • 實踐是檢驗真理的唯一途徑

  16. 理論指導方向 • 例如高濃度有利於提高收率 • CSTR：反應物逐批分別加入到反應器中， 以保持高濃度。 • 平推流反應器：反應物延反應器逐批加入。 • 反應器內的濃度和溫度要均勻一致。

  17. 實務經驗 • 以反應器為例： • 高與直徑比 • 底部的弧度 • 攪拌葉之 • 種類、數量和位置 • 冷卻系統 • 夾套、蒸氣冷凝、外循環 • 材質

  18. 實踐是檢驗真理的唯一途徑 • 用於生產的反應器和取實驗資訊的反應器是不一樣的。 • 第一次試俥所得到的資訊要詳細分析、比較，以便修正。

  19. 反應系統 • 設計產能 → 反應器的大小和數量 • 反應條件 → 進料的溫度、壓力和量 前置處理設備 • 原料供應 → 貯存設備

  20. 緊急應變系統未包含在內

  21. 分離系統 • 反應系統的出料，即是分離系統的進料 • 反應系統出料狀態(溫度、壓力) • 如果和分離系統進料的要求有差異，即需要先用前置作業，使二者配合。 (最好不要，是能源的耗用)

  22. 分離次序 • 最難分的，最後分。 • 蒸氣壓高的先分(分餾)。 • 量大的先分。 • 塔頂和塔底的摩爾流量盡可能相同(分餾)。 • 活性高的成分先分。 • 未反應的反應物先分。

  23. 分離的原則 • 不同的物質 → 不同的分子結構 • 性質的差異性愈大，愈容易滿足分離的要求 → 容易做到完全分離，費用也相對的少。 不同的性質 物理性質 化學性質

  24. 相的差異 • 比重的差異 • 分子結構的差異 • 大小 • 分子間的作用力 • 沸點、蒸氣壓 • 不同分子之間的作用力；相容性，形成溶液(均勻相)的可能。 • 極性 • 形成離子的條件 • 化學性質

  25. 異相分離 • 固態和液態及氣態 • 液態和氣態 • 介面性質不同的固態─選礦 • 不相容的液態

  26. 沉澱 • 離心及動量 • 靜電 • 過濾 • 膜分離 • 水滌 • 乾燥

  27. 不相溶的液態 • 油水分離 • 自汽油中分離BTX 膜分離： • 均相分離分子結構 • 不同的物質

  28. 均相分離 • 將均相 → 異相 • 分餾 • 結晶 • 利用物質性質的差異 • 吸收 • 萃取 • 吸附 • 膜分離

  29. 分餾 • 研究的最多、最深的分離過程，佔70~80%的分離過程 • 塔板和填充料由專業工廠提供 • 設計時經驗和實驗數據很重要

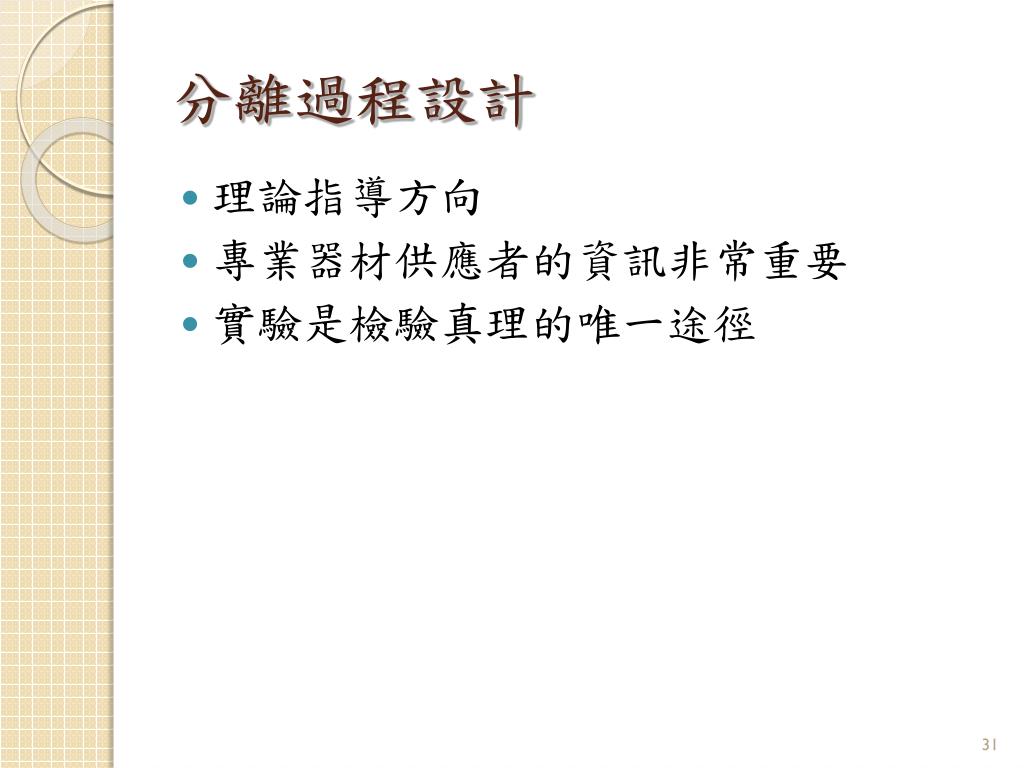

  30. 分離過程設計 • 理論指導方向 • 專業器材供應者的資訊非常重要 • 實驗是檢驗真理的唯一途徑

  31. 確定分離單元 • 反應器出口的物流，即是第一分離單元的進料 • 調整二作業單元間物流的狀態，溫度、壓力、流量 • 設計操作單元的前置作業： • 泵、熱交換、壓縮機 • 視需要，在單元之間設緩衝槽

  32. 從BFD → PFD → P&ID • BFD：確定所需要的操作單元 • PFD：確定產量 • 產量 → 反應器的大小 進、出料及狀態 前置設備：種類、規範、處理量 • 分離單元：進出料量及狀態 前置設備：種類、規範、處理量 • 做出流程圖，包含：水、電、水蒸氣的需求

  33. 標明：進出個操作單元，及泵、熱交換器等設備的、每一物質的流量(重量及摩爾)及狀態標明：進出個操作單元，及泵、熱交換器等設備的、每一物質的流量(重量及摩爾)及狀態 • 做成物流總表(Material Flow Summary) • 將設備： • 分類(槽、塔、反應器，熱交換器、泵等)、分項、列出主要規格和材質 • 做成設備總表(Equipment Summary)

  34. PFD=流程圖 + 物流總表 + 設備總表 • P&ID = PFD + 管路大小及要求 水、電、蒸氣規格 儀表的種類、位置

  35. 基本技術(設計)資料 • Basic Design Package • 設計原理(Design Principle)或 製程說明(Process Description) • PFD • P&ID • 操作手冊

  36. 設計原理 • 化學反應的條件，包含： • 溫度、壓力、速率、反應熱、轉化率、收率、副產品的種類和量。 • 化學反應機理、平衡條件等 • 影響反應的因素：雜質、溫度上限等 • 原料的規格及單位用量 • 產品規格及檢驗方法 • 副原料：催化劑、溶劑的種類、規格及耗用量

  37. 建廠 • 選定場地 • 環保及安全要求 + 基本設計 • 細部設計(建廠施工圖) 工廠配置圖 Pilot Plan

  38. 發包施工 • 操作手冊 • 清洗 • 測漏 • 開俥 • 正常運作 • 緊急停俥 • 停俥

  39. 謝謝！

More Related
