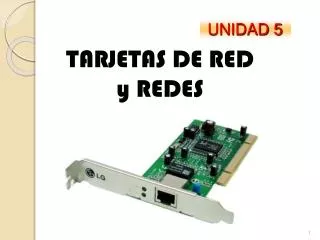

TARJETAS DE RED y REDES. UNIDAD 5. TARJETA DE RED. Una tarjeta de red permite la comunicación entre diferentes aparatos conectados entre sí y también permite compartir recursos entre dos o más equipos (discos duros, CD-ROM, impresoras, etc).

Download Presentation

TARJETAS DE RED y REDES

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. TARJETAS DE RED y REDES UNIDAD 5

  2. TARJETA DE RED • Una tarjeta de red permite la comunicación entre diferentes aparatos conectados entre sí y también permite compartir recursos entre dos o más equipos (discos duros, CD-ROM, impresoras, etc). • A las tarjetas de red también se les llama adaptador de red o NIC (Network Interface Card, Tarjeta de Interfaz de Red en español).

  3. TARJETA DE RED – Tipos de conectorespara redes cableadas • Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando un interfaz o conector RJ-45. RJ45 + USB 2.0 RJ45 + Coaxial

  4. TARJETA DE RED – Redes inalámbricas • Tarjetas inalámbricas, wireless o “Wi-Fi”. • Wi-Fi es sólo un nombre comercial. Tecnología MIMO

  5. TARJETA DE RED - WOL (Wake on LAN) • Tecnología mediante la cual un ordenador que este apagado puede ser encendido desde otro PC de la LAN. • La tarjeta de red, que está conectada mediante un cable a la placa base, está "dormida" mientras el PC está apagado. • Usa una fuente de alimentación alternativa. La tensión proporcionada por la fuente de alimentación es de 5V y de bajo amperaje cuando se sitúa en modo stand-by. • En este modo la tarjeta está monitorizando la red y esperando el envío de un paquete desde el servidor. Un software en éste envía una señal al PC apagado para que se encienda. La tarjeta de red, enciende el PC. • Para poner este sistema en funcionamiento, la placa base ATX debe soportar esta función. NOTA: Sólo sirve para encender y no para apagar; apagar, con RemoteAdministrator.

  6. TARJETA DE RED - WOL (Wake on LAN)

  7. Índice • Conceptos básicos • Medios guiados • Medios no guiados MONTAJE

  8. Índice • Conceptos básicos • Medios guiados • Medios no guiados MONTAJE

  9. REDES – Conceptos básicos SISTEMAS DE COMUNICACIÓN • 4 elementos básicos: • Emisor→ proporciona la información • Receptor→ destinatario final de la información • Canal o medio→ transporta la señal (contiene info) • ¡Dependencia entre canal y señal! • Transductor→ transforma naturaleza de la señal • Señal emitida≠Señaltransmitida≠Señal recibida

  10. REDES – Conceptos básicos CLASIFICACIÓN DE MEDIOS • Medios guiados (“cableados”) • La señal se propaga a través de ellos • Tres tipos de medios cableados: • Par trenzado • Coaxial • Fibra óptica • Medios no guiados (“inalámbricos”) • La señal se propaga en todas direcciones • Tres tipos de medios inalámbricos: • Microondas • Ondas de radio • Infrarrojos

  11. Índice • Conceptos básicos • Medios guiados • Medios no guiados MONTAJE

  12. MEDIOS GUIADOS PAR TRENZADO • Características: • Hilos de cobre • Recubrimiento aislante (plástico) • Apantallamiento metálico → interferencias • Cable UTP → par trenzado no apantallado • Cable STP → par trenzado apantallado • Pares de hilos enrollados en espiral • En telefonía: dos pares (4 hilos) • En teleinformática: cuatro pares (8 hilos)

  13. MEDIOS GUIADOS PAR TRENZADO Ancho de banda: rango de frecuencias en el que se concentra la mayor parte de la potencia de la señal • Criterios de clasificación: • Categorías • Características eléctricas • Frecuencia • Velocidad • Clases • Distancia • Ancho de banda

  14. MEDIOS GUIADOS PAR TRENZADO • Ejemplo de par trenzado: Cable de par trenzado apantallado (STP), categoría 6 (250 MHz), 4 pares 1 - Forro exterior2 - Pantalla de aluminio3 - Alambre de drenaje4 - Par trenzado solid

  15. MEDIOS GUIADOS PAR TRENZADO • Ejemplo de par trenzado: Cable de par trenzado UTP, categoría 5e, 4 pares, solid, plenum 1 - Revestimiento exterior2 - Par trenzado

  16. MEDIOS GUIADOS PAR TRENZADO • Conectores RJ45 • Pares de hilos de cobre: • Par 1 (Tx+/Tx-) → par de transmisión (1-2) • Par 2 (Rx+/Rx-) → par de recepción (3-6) • Pares 3 y 4 (NU) → no usados en Ethernet (4-5, 7-8) • Colores de los hilos: • Azul – blanquiazul (4-5) • Verde – verdiblanco (1-2) • Naranja – blanconaranja (3-6) • Marrón – blancomarrón (7-8)

  17. MEDIOS GUIADOS PAR TRENZADO • Conectores RJ45 (“8p8c”) Conector con 8 puntos de ajuste para cuchillas de contacto y 8 cuchillas inserción.

  18. MEDIOS GUIADOS PAR TRENZADO • Conectores RJ45: Comprobadores de red

  19. MEDIOS GUIADOS PAR TRENZADO • Conectores RJ45 • Cables para cualquier red → estándar

  20. MEDIOS GUIADOS PAR TRENZADO • Criterios de conexión: • Cable directo • Cable directo 568A • Cable directo 568B

  21. MEDIOS GUIADOS PAR TRENZADO • Criterios de conexión: • Cable cruzado • 10/100baseT • 10/100/1000baseT Gigabit Ethernet (variante B) Gigabit Ethernet (variante A)

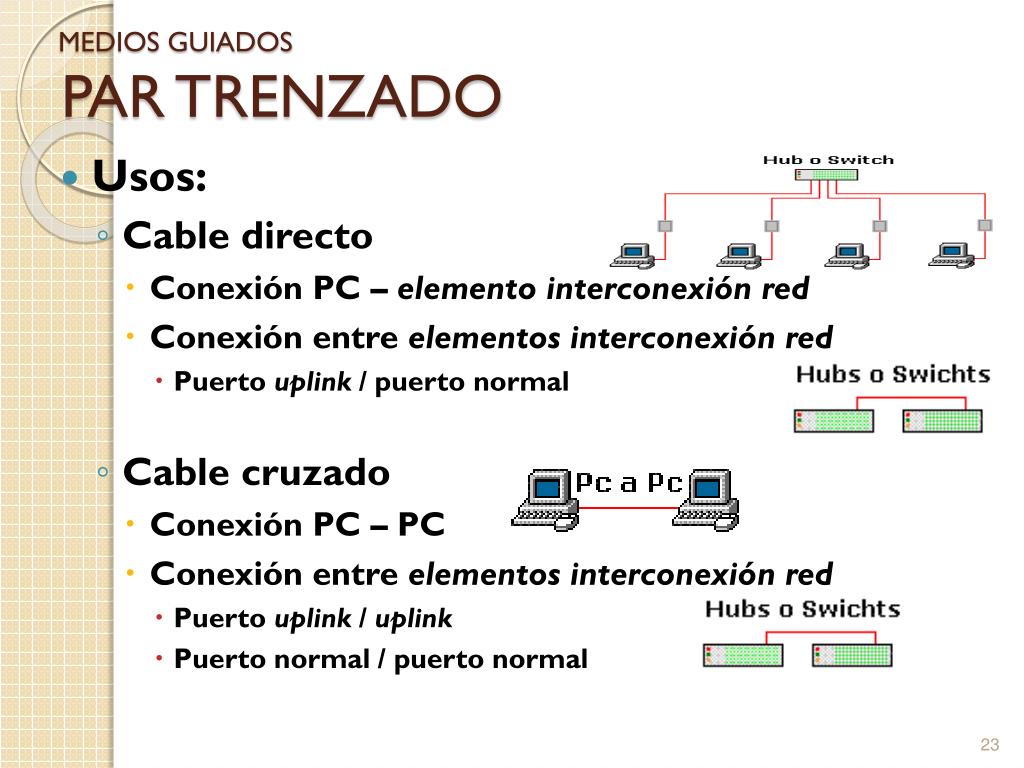

  22. MEDIOS GUIADOS PAR TRENZADO • Criterios de conexión: • Cable directo → dispositivos desiguales • Cable cruzado → dispositivos mismo nivel

  23. MEDIOS GUIADOS PAR TRENZADO • Usos: • Cable directo • Conexión PC – elemento interconexión red • Conexión entre elementos interconexión red • Puerto uplink / puerto normal • Cable cruzado • Conexión PC – PC • Conexión entre elementos interconexión red • Puerto uplink / uplink • Puerto normal / puerto normal

  24. MEDIOS GUIADOS CABLE COAXIAL • Dos conductores concéntricos: • Interno → sólido (hilo cobre) • Externo → malla • Aislante intermedio (dieléctrico) • Recubrimiento (plástico)

  25. MEDIOS GUIADOS CABLE COAXIAL • Características: • Menos sensible a ruidos e interferencias • Mayor longitud de cable posible • Mayor ancho de banda → mayor velocidad • Mayor nº equipos interconectados • ¿Entonces…? • Mayor coste • Mayor dificultad de manipulación (rigidez) • Muy importante entre 1970-1990 • En la actualidad, casi en desuso en LAN.

  26. MEDIOS GUIADOS CABLE COAXIAL • Usos de muy distinto tipo: • TV, telefonía (larga distancia), periféricos… • Redes de área local: • Dos tipos de cables: • Coaxial fino: RG58 (80 MHz) • Coaxial grueso: RG8, RG9, RG11 (400 MHz) • Conectores en T + Terminadores

  27. MEDIOS GUIADOS FIBRA ÓPTICA • Tres secciones concéntricas: • Núcleo (conjunto hilos de cristal o plástico) • Revestimiento (cristal o plástico diferente) • Cubierta (plástico protector) • Nucleo+Revestimiento=reflector perfecto

  28. MEDIOS GUIADOS FIBRA ÓPTICA • Ventajas: • Menor tamaño y peso • Atenuación mucho menor • Aislamiento electromagnético perfecto • Elevada seguridad • Casi imposibles de “pinchar” • Elevada fiabilidad • Tasa de errores mínima • Mayor separación entre repetidores • Menor nº de ellos, simplicidad

  29. MEDIOS GUIADOS FIBRA ÓPTICA • Inconvenientes: • Coste económico • Complejidad instalación y manipulación • Mangueras de fibras entorno a una guía metálica • Extraordinaria fragilidad • Tipos de fibra óptica: • Monomodo (mayor calidad, coste y capacidad) • Multimodo (diferentes índices de refracción) • Índice gradual • Índice escalonado

  30. MEDIOS GUIADOS FIBRA ÓPTICA • Comparativa – tipos de fibra óptica: • Comparativa – fibra/coaxial/par trenzado:

  31. Índice • Conceptos básicos • Medios guiados • Medios no guiados MONTAJE

  32. MEDIOS NO GUIADOS • Inalámbricos = NO HAY CABLES • Emisión y recepción por medio de ANTENAS • El medio de transmisión es la atmósfera • O el vacío o el agua… (casos menos frecuentes) • Direccionalidad o directividad: • Mayor frecuencia → facilidad orientar señal

  33. MEDIOS NO GUIADOS MICROONDAS TERRESTRES • Rango de frecuencias: 2 – 40 GHz • Direccionales → enlaces punto a punto • Usos: • Servicios telecomunicación larga distancia • TV y voz • Enlaces punto a punto corta distancia • Circuitos cerrados TV, interconexión LAN

  34. MEDIOS NO GUIADOS MICROONDAS TERRESTRES • Problema de atenuación • Fenómenos meteorológicos (lluvia) • Mayor frecuencia → mayor atenuación • Antena más pequeña y barata • Problema de interferencias • Regulación legal → bandas de frecuencias • Transmisiones larga distancia: 4-6 GHz, 11 GHz • TV por cable: 12 GHz • Enlaces punto a punto (corta distancia): >22 GHz

  35. MEDIOS NO GUIADOS MICROONDAS VÍA SATÉLITE • Satélite=estación intermedia entre antenas • “Refresca” la señal • Cambia la direccionalidad • Estaciones base • Antenas terrestres que emiten/reciben señal • Canales=bandas de frecuencias diferentes • Ascendentes: estación base → satélite • Descendentes: satélite → estación base • ¡El nº máximo de satélites es limitado!

  36. MEDIOS NO GUIADOS MICROONDAS VÍA SATÉLITE • Válidas para: • Enlaces punto a punto • Enlaces multipunto → transmisión multidestino • Usos principales: • Difusión de TV (televisión vía satélite) • Telefonía de larga distancia • Enlaces punto a punto entre centrales • Redes privadas • P. ej.- Satélite VSAT (división en canales alquilables) • Inconveniente: • Distancia estaciones base – satélites: • Retardos de propagación apreciables (1/4 sg)

  37. MEDIOS NO GUIADOS ONDAS DE RADIO • Son omnidireccionales (antenas no parabólicas) • Rango de frecuencias: 500 KHz – 1 GHz • Usos: • Transmisiones radiofónicas (AM y FM) • Transmisiones televisivas (UHF y VHF) • Redes de datos multipunto • Fenómeno de reflexión atmosférica • No interferencias de la ionosfera (extra-atmosféricas) • Interferencias por multitrayectorias • “Rebote” en superficie terrestre, mar, otros objetos… • Longitud onda mayor → atenuación menor

  38. MEDIOS NO GUIADOS RAYOS INFRARROJOS • Son direccionales → punto a punto • Alineación exacta emisor/receptor • Reflexión en superficie coloreada (techo, pared) • Rango de frecuencias: 300 GHz – 200 THz • Transceptores=transmisores/receptores • Modulan luz infrarroja no coherente • Conexiones de corta distancia • Los infrarrojos no atraviesan obstáculos físicos • No hay problemas de seguridad ni interferencias • Separación en bandas de frecuencias innecesaria

  39. MEDIOS NO GUIADOS ESPECTRO RADIOELÉCTRICO
