课程总结姚吉利

《摄影测量原理》 课程总结姚吉利

摄影测量与遥感课程总结 主要内容 • 摄影测量基本概念 • 摄影测量基本原理 • 摄影测量与遥感技术组合 • 原理与章节结合 • 继续学习

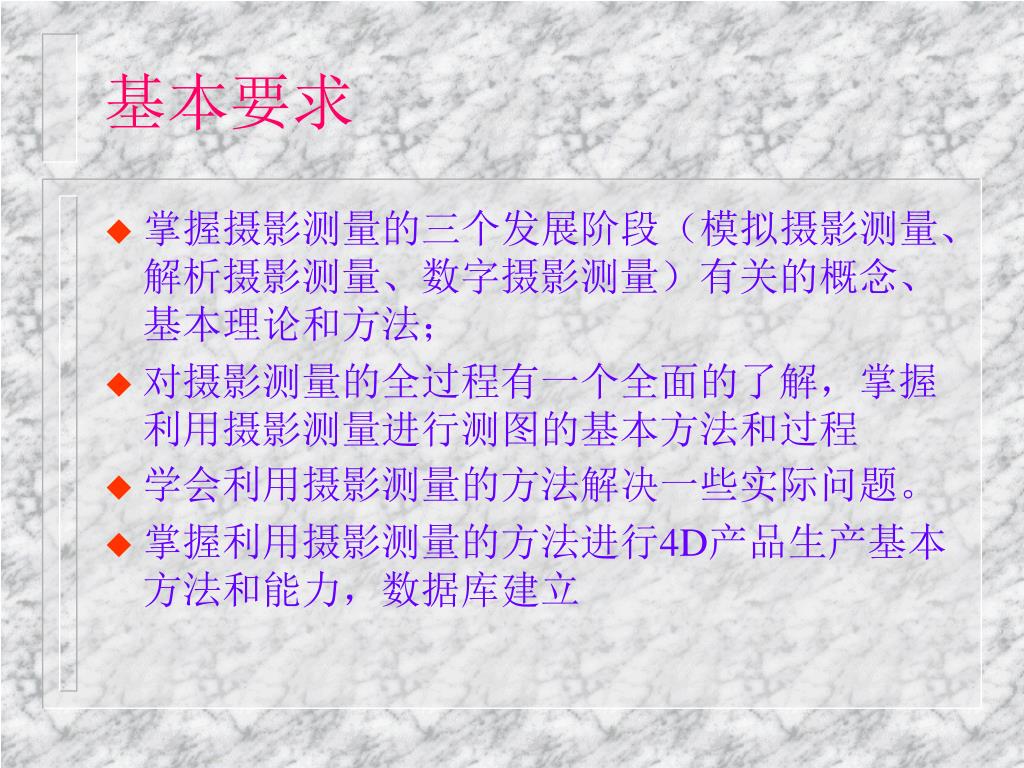

基本要求 • 掌握摄影测量的三个发展阶段（模拟摄影测量、解析摄影测量、数字摄影测量）有关的概念、基本理论和方法； • 对摄影测量的全过程有一个全面的了解，掌握利用摄影测量进行测图的基本方法和过程 • 学会利用摄影测量的方法解决一些实际问题。 • 掌握利用摄影测量的方法进行4D产品生产基本方法和能力，数据库建立

基本概念 • Photogrammetry and Remote Sensing----简称RS • 注：八十年代以前，摄影测量研究和表达地表的几何征，遥感则研究对象是地表的物理属性。到目前，数字摄影测量与遥感更加融合，在数字图像处理技术上大部分相同，一般不加区分，故简称RS。

RS定义 • 摄影测量与遥感是通过空间载体（空间站、卫星、飞机等）上遥感器对人们无法接触的地表进行感知研究和控制的一门科学和技术，以计算机为核心，也可能成为一种产业。

摄影测量基本概念 • 影像获取的载体平台：空间站、飞船、卫星、飞机、经纬仪、留球航空摄影测量的平台是飞机。 • 遥感器及数据：光学摄影机、CCD相机、红外扫描仪、合成孔镜干涉雷达INSAR、微波雷达SAR；光学像片、数字影像、遥感影像

摄影测量与遥感原理 • 影像解析技术： • 像片定向－共线条件下的单张像片空间后方交会、后方交会直接解法，共线方程，像片纠正； • 双像解析：相对定向和绝对定向；光速法一步定向。 • 数字像片解析、特征提取和定位、影像匹配自动测量同名像点坐标等， • 摄影测量成果：图纸、4D测绘产品、GIS数据库、各种专题数据库

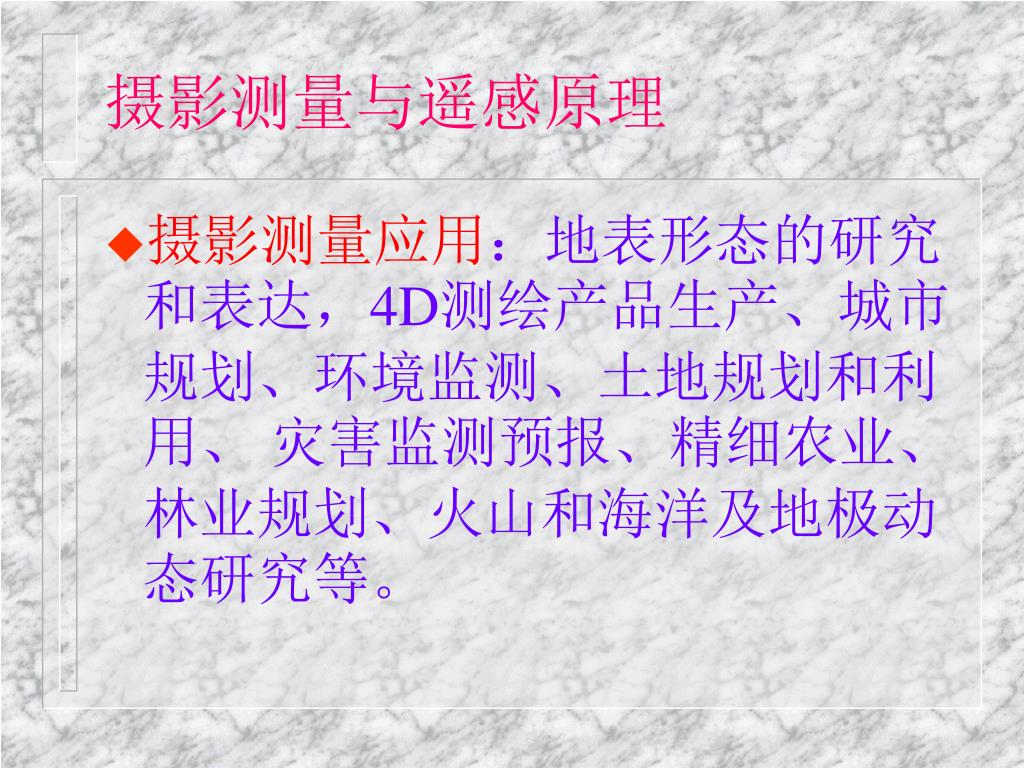

摄影测量与遥感原理 • 摄影测量应用：地表形态的研究和表达，4D测绘产品生产、城市规划、环境监测、土地规划和利用、灾害监测预报、精细农业、林业规划、火山和海洋及地极动态研究等。

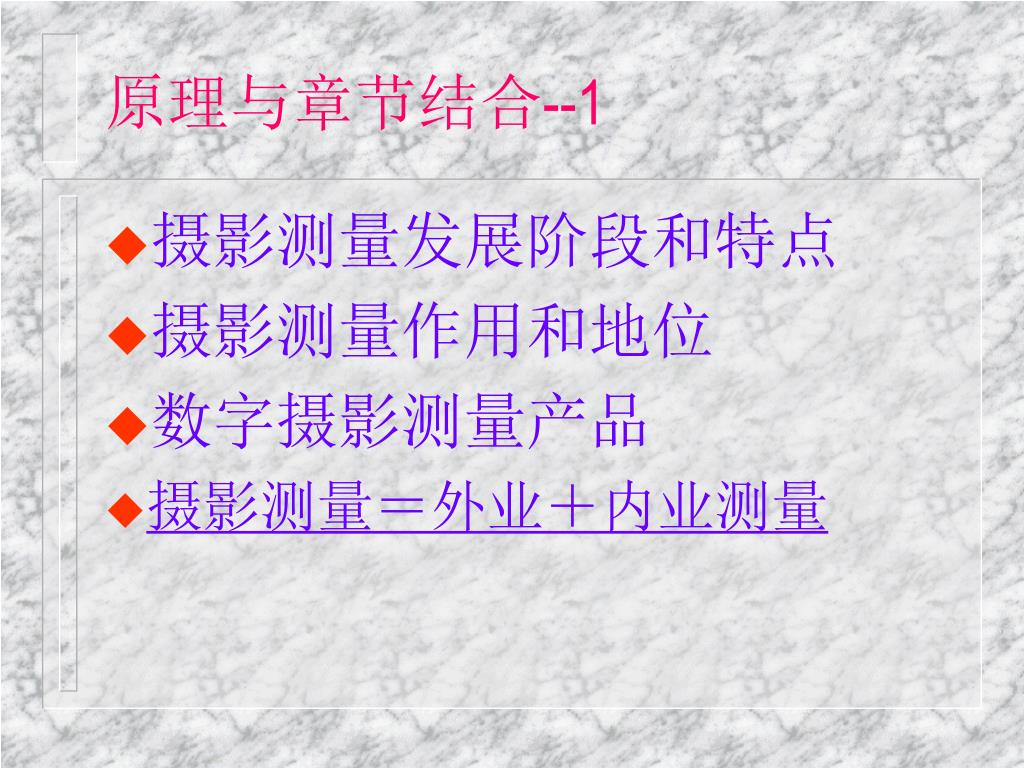

原理与章节结合--1 • 摄影测量发展阶段和特点 • 摄影测量作用和地位 • 数字摄影测量产品 • 摄影测量＝外业＋内业测量

原理与章节结合--2 • 摄影测量对摄影技术的要求：航向重叠、旁向重叠、航向倾角、旁向倾角、航向倾角、抹月航向偏角。重叠的目的（防漏、立体）。 • 像片影像误差（系统误差：地形起伏、像片倾斜、物镜畸变、胶片变形等） • 航高、相对航高、绝对航高、与摄影比例尺的关系 • 航空相片质量评价

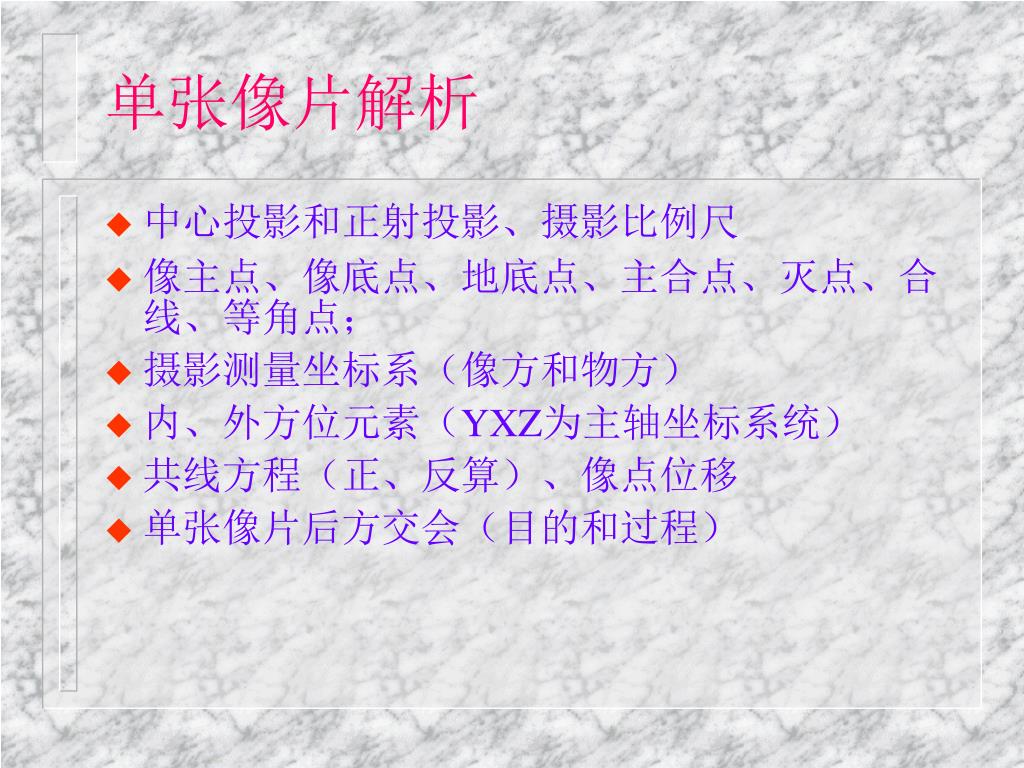

单张像片解析 • 中心投影和正射投影、摄影比例尺 • 像主点、像底点、地底点、主合点、灭点、合线、等角点； • 摄影测量坐标系（像方和物方） • 内、外方位元素（YXZ为主轴坐标系统） • 共线方程（正、反算）、像点位移 • 单张像片后方交会（目的和过程）

双像解析摄影测量 • 立体观察条件 • 正立体、反立体、零立体 • 理解双像解析摄影测量关键在于恢复摄影时刻的光线，只要同名光线相交，形成了一个立体模型，当纳入摄影测量坐标后就恢复了摄影时的光束。

双像解析摄影测量 • 双像解析方法---从定向到测图（建立地理信息数据库）的整个过程； • 前方交会原理和作用； • 后方交会和前方交会求解地面点坐标或测图过程； • 相对定向和绝对定向－完成定向； • 单模型光束法一步定向法；

空中三角测量 • 解析空中三角测量分类和目的 • 单航带航带法解析空中三角测量步骤 • 光束法空中三角测量解析的基本思想和数学模型。 • GPS辅助空中空中三角测量的概念。（GPS在摄影中导航、地面像控点坐标测量）

数字地面模型--DTM • DTM的概念和含义； • DTM的形式及其特点； • DTM数据获取方法； • 数字曲面高程模型的内插--线性内插和双线性内插； • 基于GridDEM和TINDEM的等高线绘制的基本方法（步骤）； • 角度判别法生产TIN的方法； • 建立栅格DEM的方法（移动、有限、VLL）

--数字摄影测量 • 计算机立体视觉原理 • 数字影像内定向的定义和数学模型 • 数字影像相关测度定义 • 影像特征概念、分类（点、线、刀刃线、实际灰度分布和理论分布） • 影像匹配--VLL法和最小二乘法匹配（根据左右像片的窗口内的灰度变形、几何变形的不同分类） • 数字正射影像特点、制作方法（参数法和非参数法　共线方程和多项式）、步骤（间接法） • 数字摄影测量系统基本功能（与课本上反映内容基本一致）

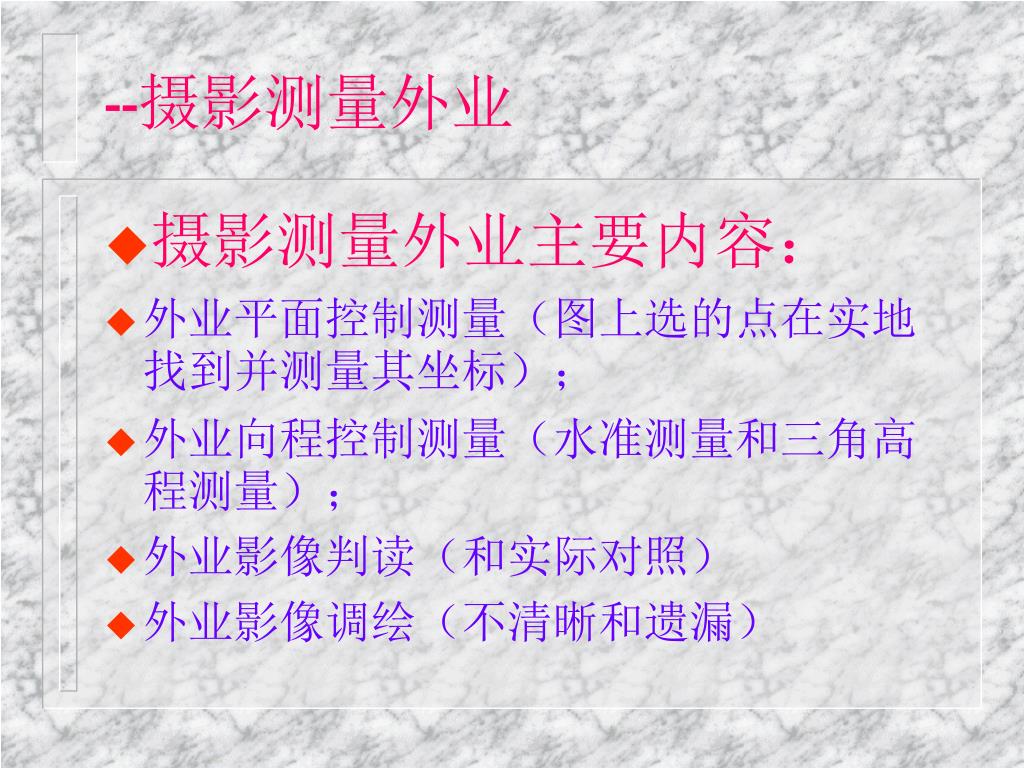

--摄影测量外业 • 摄影测量外业主要内容： • 外业平面控制测量（图上选的点在实地找到并测量其坐标）； • 外业向程控制测量（水准测量和三角高程测量）； • 外业影像判读（和实际对照） • 外业影像调绘（不清晰和遗漏）

继续学习--参考书 • 摄影测量学，朱肇光等编，测绘出版社，1995 • 数字摄影测量学，张祖勋等编，武汉测绘科技大学出版社，1999 • 数字高程模型，李志林等编，武汉测绘科技大学出版社，2000 • 计算机视觉，等编，武汉测绘科技大学出版社，1996

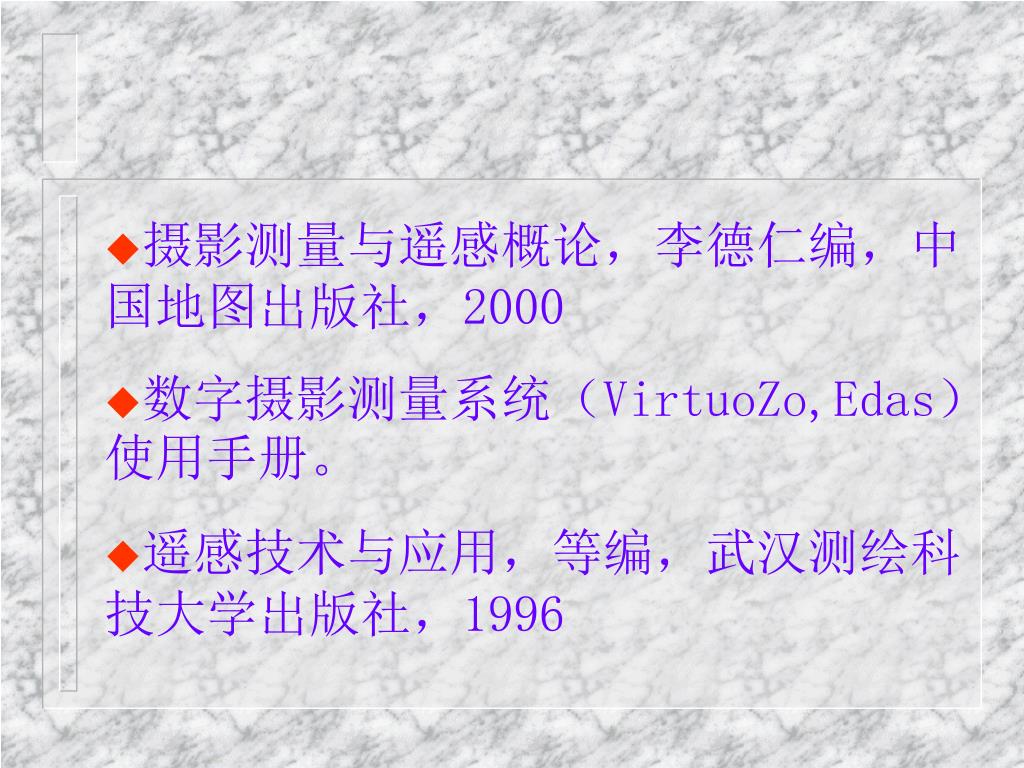

摄影测量与遥感概论，李德仁编，中国地图出版社，2000摄影测量与遥感概论，李德仁编，中国地图出版社，2000 • 数字摄影测量系统（VirtuoZo,Edas）使用手册。 • 遥感技术与应用，等编，武汉测绘科技大学出版社，1996

感谢同学们的配合和支持！ • 祝大家取得好成绩！ 2006年12月3日

课程总结 姚吉利
