システムアーキテクチャ設計書

システムアーキテクチャ設計書. 2006 年. アーキテクチャ図. コントロール・サブシステム. システムコントローラ. HW テスト. 走行コマンドテスト. 探索走行. トライアル走行. コアモデル・サブシステム. ユーティリティ・サブシステム. カート. ナビゲータ. シリアル通信. 地図. コマンド連続実行. エラーログ. 前進コマンド. 最短経路計画. 旋回コマンド. コマンド列生成. デバイス・サブシステム. 走行ＨＷドライバ. ユーザＩＦ ＨＷドライバ. ＣＰＵ周辺回路ドライバ. サウンダ. ボタン SW.

winda
Download Presentation

システムアーキテクチャ設計書

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

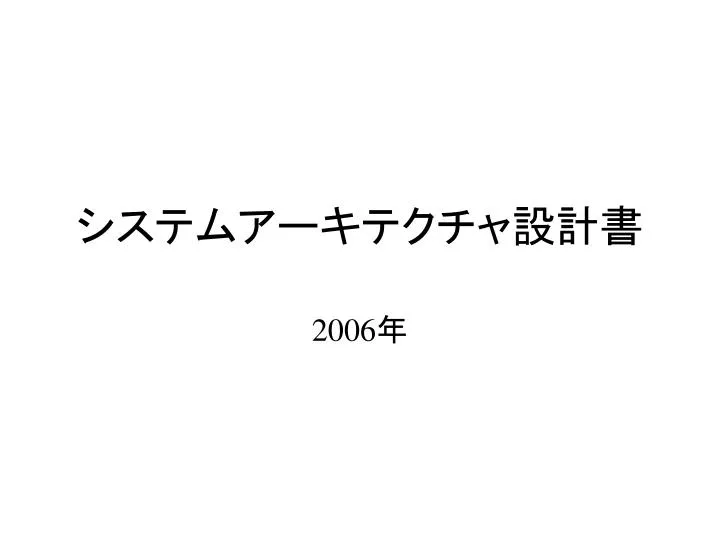

  1. システムアーキテクチャ設計書 2006年

  2. アーキテクチャ図 コントロール・サブシステム システムコントローラ HWテスト 走行コマンドテスト 探索走行 トライアル走行 コアモデル・サブシステム ユーティリティ・サブシステム カート ナビゲータ シリアル通信 地図 コマンド連続実行 エラーログ 前進コマンド 最短経路計画 旋回コマンド コマンド列生成 デバイス・サブシステム 走行ＨＷドライバ ユーザＩＦ ＨＷドライバ ＣＰＵ周辺回路ドライバ サウンダ ボタンSW アナログ壁面センサ Ａ／Ｄ モータ バッテリ（電圧監視） マトリクスLED 2色LED ITU

  3. コラボレーション（探索走行） デバイス・サブシステム ボタンSW：ユーザI/F マトリクスLED：ユーザI/F コントロール・サブシステム システムコントローラ コアモデル・サブシステム カート ナビゲータ 地図 最短経路計画 コマンド列生成 デバイス・サブシステム アナログ壁面センサ モータ Ａ／Ｄ ITU
