Schraubenfedern

Schraubenfedern. Merkmale häufigste Federform in der Regel rechts steigend entspricht einer schraubenlinienförmigen Drehstabfeder Druck- oder Zugfeder kalt- oder warmgeformt Material legierter Federstahl Sorte von A bis D für steigende Kräfte unlegierter Federstahl

wilton
Download Presentation

Schraubenfedern

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Schraubenfedern • Merkmale • häufigste Federform in der Regel rechts steigend • entspricht einer schraubenlinienförmigen Drehstabfeder • Druck- oder Zugfeder • kalt- oder warmgeformt • Material • legierter Federstahl • Sorte von A bis D für steigende Kräfte • unlegierter Federstahl • Sorte FD für statische, VD für dynamische Last • Oberflächenschutz • geölt oder gefettet • Kunststoff beschichtet Johann Lodewyks

  2. Bild 10-23 Johann Lodewyks

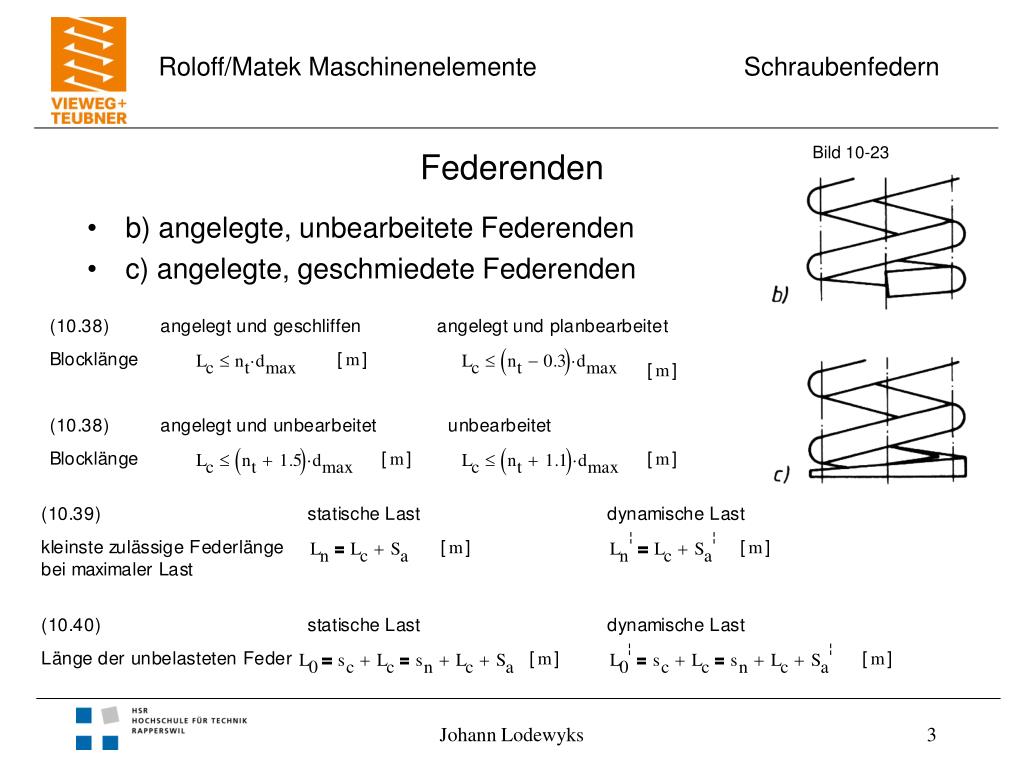

  3. Bild 10-23 Federenden • b) angelegte, unbearbeitete Federenden • c) angelegte, geschmiedete Federenden Johann Lodewyks

  4. Bild 10-24 Zugfedern • Eigenschaften • keine Führungselemente notwendig • meist rechtsgewickelt • Für d>17mm warmgeformt ohne Vorspannung • Bis d=17mm kaltgeformt mit anliegenden Windungen und Vorspannung Beispiel einer Zugfeder mit 90° versetzten deutschen Ösen LH~Di und Ösenöffnung m>2d Johann Lodewyks

  5. Bild 10-25 Zugfederösen • Typen • a) halbe deutsche Öse • b) doppelte deutsche Öse • c) ganze deutsche Öse, seitlich hochgestellt • d) Hakenöse • e) englische Öse • f) Haken eingerollt (eingerollte Windungen nicht federnd) • g) Gewindestopfen Johann Lodewyks

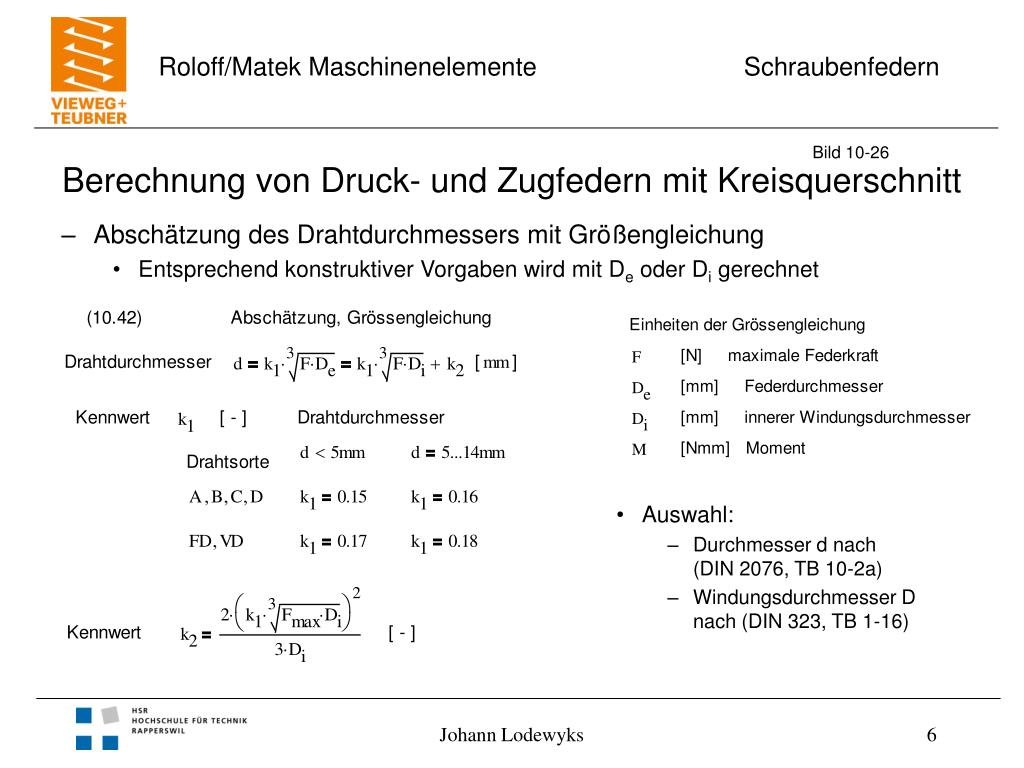

  6. Bild 10-26 Berechnung von Druck- und Zugfedern mit Kreisquerschnitt • Abschätzung des Drahtdurchmessers mit Größengleichung • Entsprechend konstruktiver Vorgaben wird mit De oder Di gerechnet • Auswahl: • Durchmesser d nach (DIN 2076, TB 10-2a) • Windungsdurchmesser Dnach (DIN 323, TB 1-16) Johann Lodewyks

  7. Bild 10-26 Berechnung von Druck- und Zugfedern mit Kreisquerschnitt • Festigkeitsnachweis mit Durchmesser • Berechnung entspricht Drehstab • Kraft F mit Hebelarm D/2 verändertden Windungsabstand proportional • Modell einer Windung als Drehstab • Belastung entspricht einem Torsionsmoment T • Grundgleichungen: Johann Lodewyks

  8. Bild 10-26 Berechnung von Druckfedern mit Kreisquerschnitt • Festigkeitsnachweis für statische Last Johann Lodewyks

  9. Bild 10-27 Berechnung von Druckfedern mit Kreisquerschnitt • Festigkeitsnachweis für dynamische Last Johann Lodewyks

  10. Berechnung von Druckfedern mit Kreisquerschnitt • Berechnung der Windungsanzahl: • Auswahl der Windungsanzahl n ~ n´ • Berechnung der Kennwerte: Johann Lodewyks

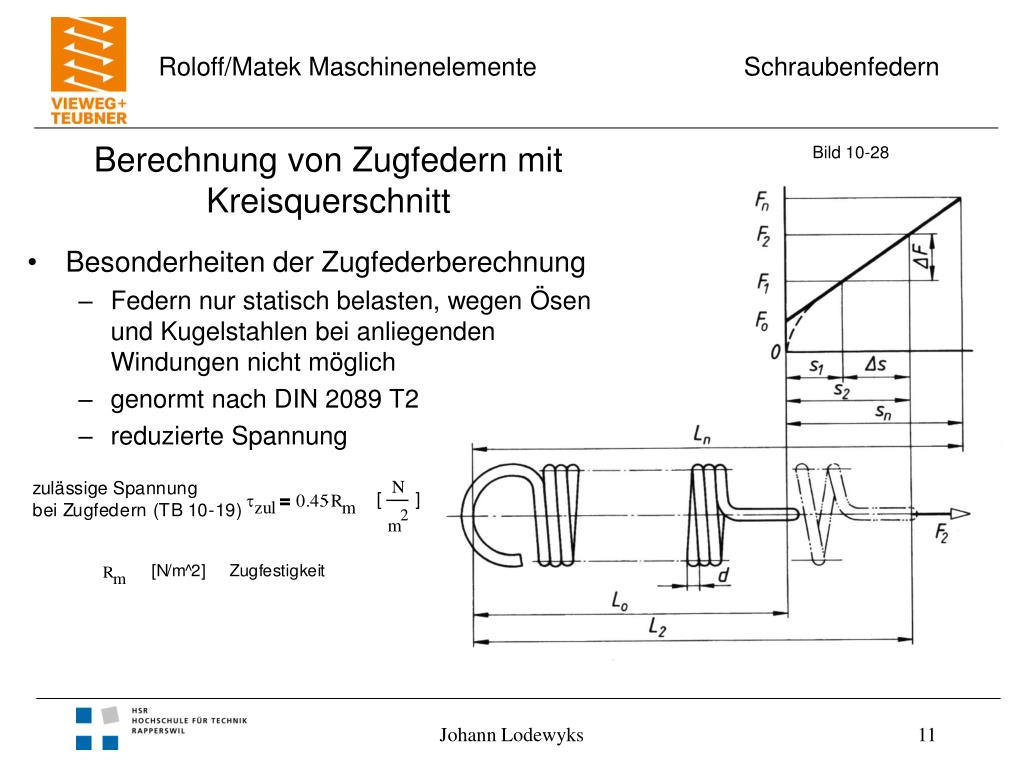

  11. Bild 10-28 Berechnung von Zugfedern mit Kreisquerschnitt • Besonderheiten der Zugfederberechnung • Federn nur statisch belasten, wegen Ösen und Kugelstahlen bei anliegenden Windungen nicht möglich • genormt nach DIN 2089 T2 • reduzierte Spannung Johann Lodewyks

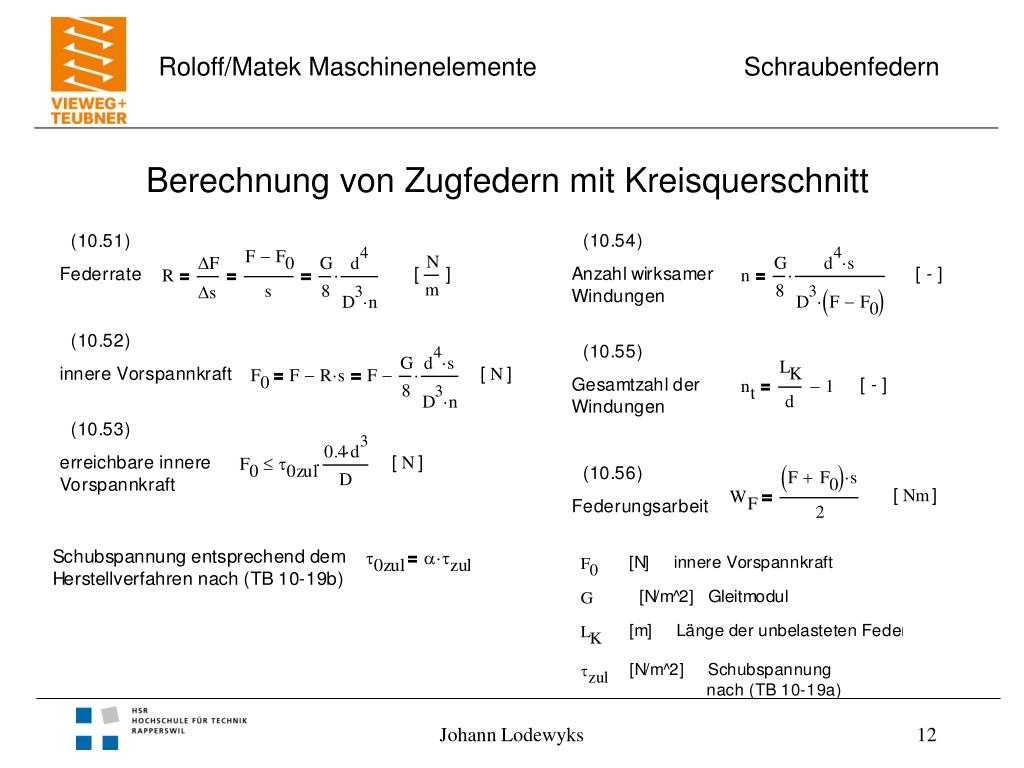

  12. Berechnung von Zugfedern mit Kreisquerschnitt Johann Lodewyks

  13. Bild 10-29 Zylindrische Schraubenfeder mit Rechteckquerschnitt • Unterschied zum Kreisquerschnitt • teuer • bessere Raumausnutzung • schlechtere Materialausnutzung • ungleichmässige Spannungs- verteilung durch starke Verformung • Berechnung nach DIN 2090 flachgewickelt hochkantgewickelt - härter Johann Lodewyks

  14. Bild 10-30 Kegelige Schraubendruckfedern • Eigenschaften a) u. b) • meist Kreis- selten Rechteckquerschnitt • größte Schub-spannung bei D2 • Eigenschaften c) • schlechte Werkstoff- ausnutzung • gute Raumausnutzung • Einsatz • Puffer • Zangen, Scheren Pufferfeder mitabnehmendemRechteck-querschnitt Kreisquer-schnitt Rechteck-querschnitt Johann Lodewyks
