Aristas Ficticias

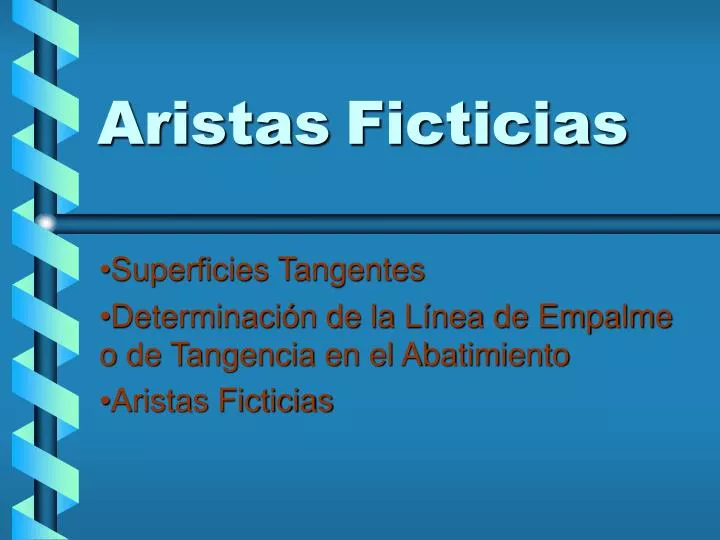

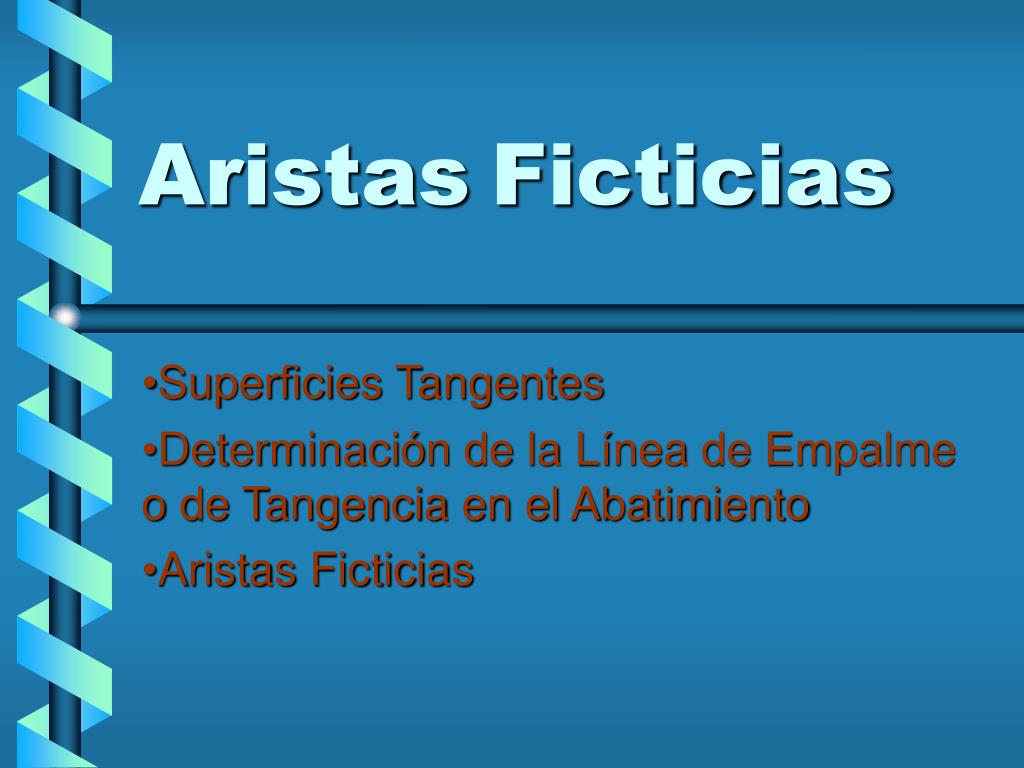

1. AristasFicticias Superficies Tangentes Determinación de la Línea de Empalme o de Tangencia en el Abatimiento Aristas Ficticias

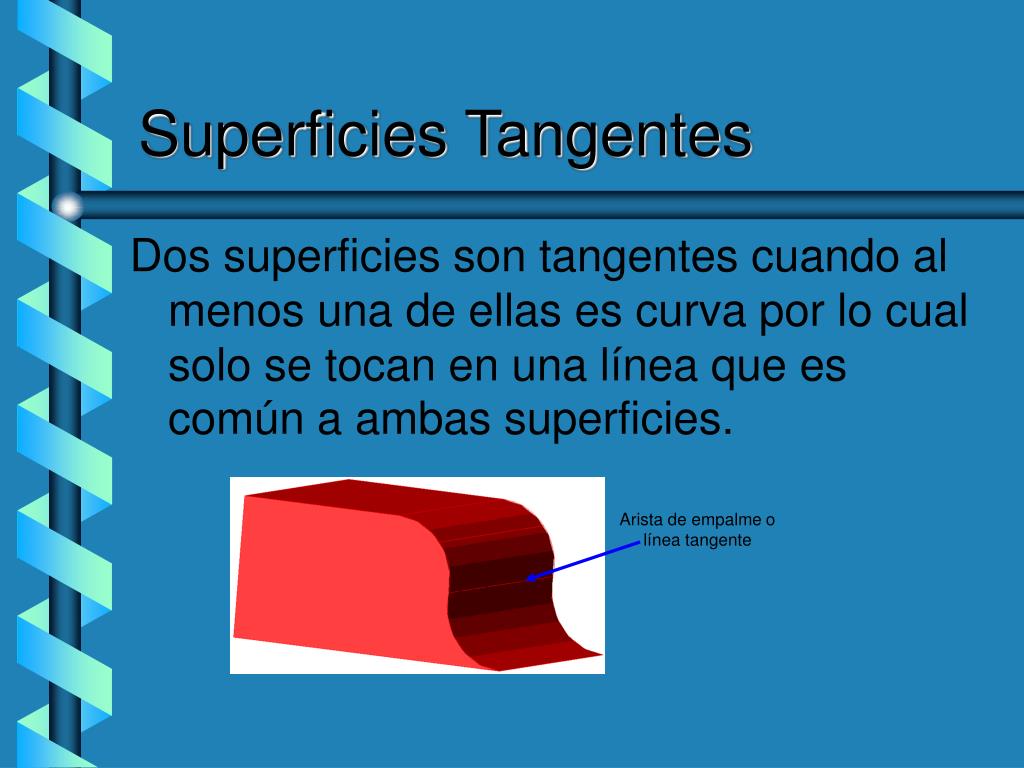

2. Superficies Tangentes Arista de empalme o línea tangente Dos superficies son tangentes cuando al menos una de ellas es curva por lo cual solo se tocan en una línea que es común a ambas superficies.

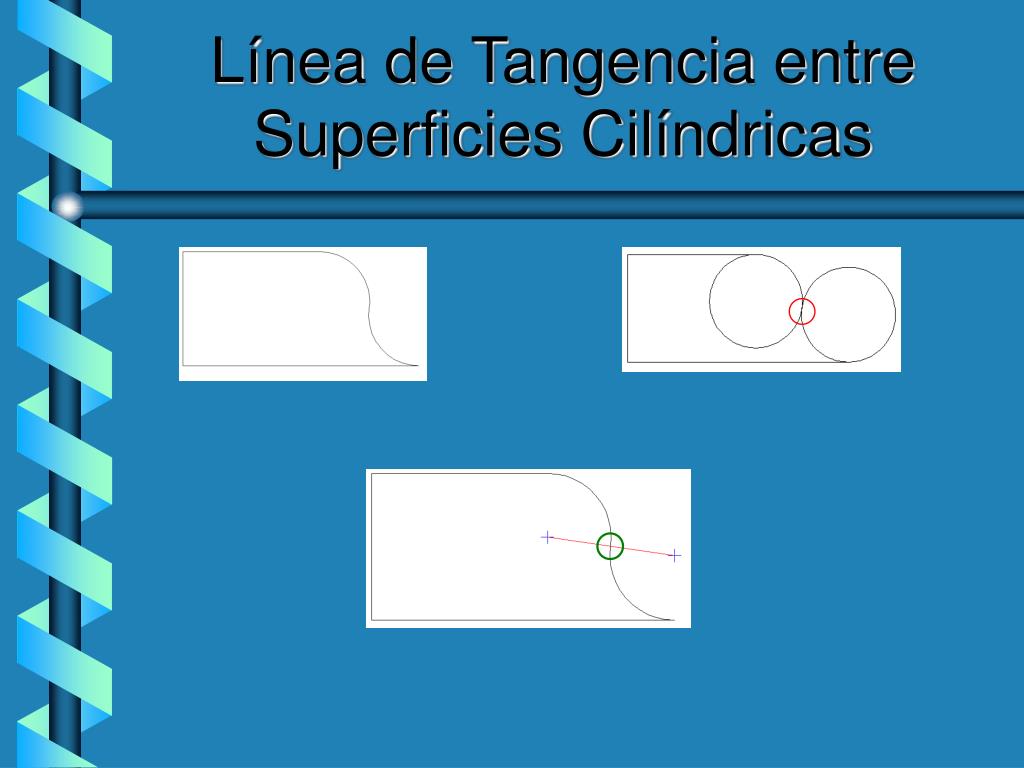

3. Línea de Tangencia entreSuperficies Cilíndricas

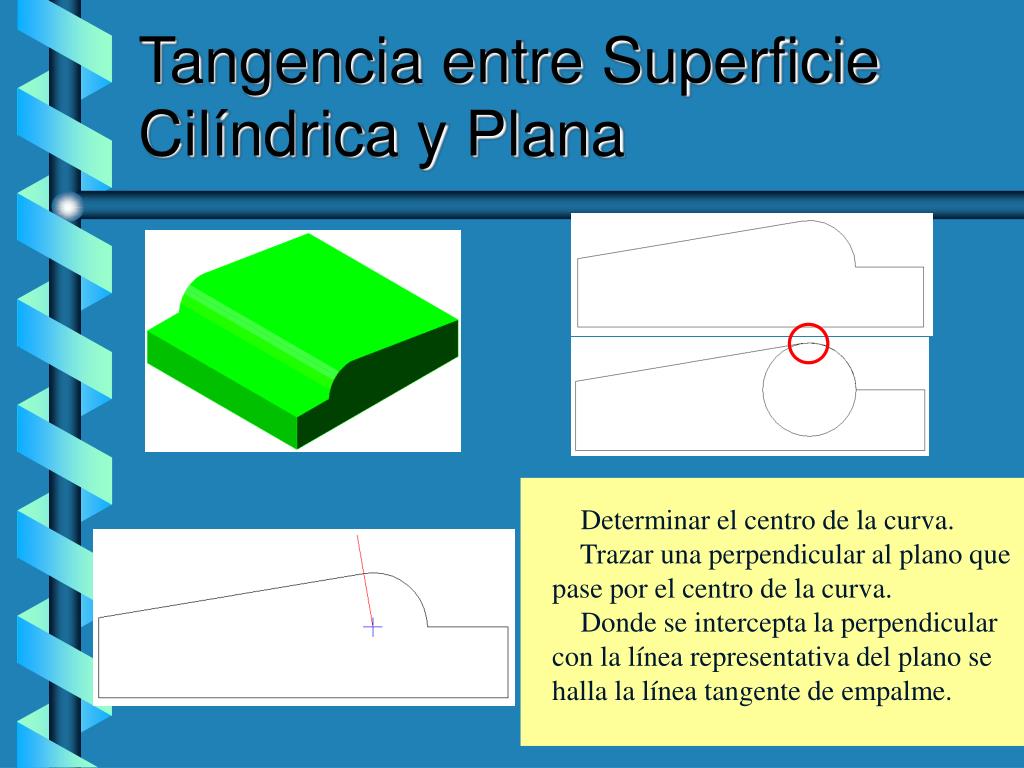

4. Tangencia entre Superficie Cilíndrica y Plana • Determinar el centro de la curva. • Trazar una perpendicular al plano que pase por el centro de la curva. • Donde se intercepta la perpendicular con la línea representativa del plano se halla la línea tangente de empalme.

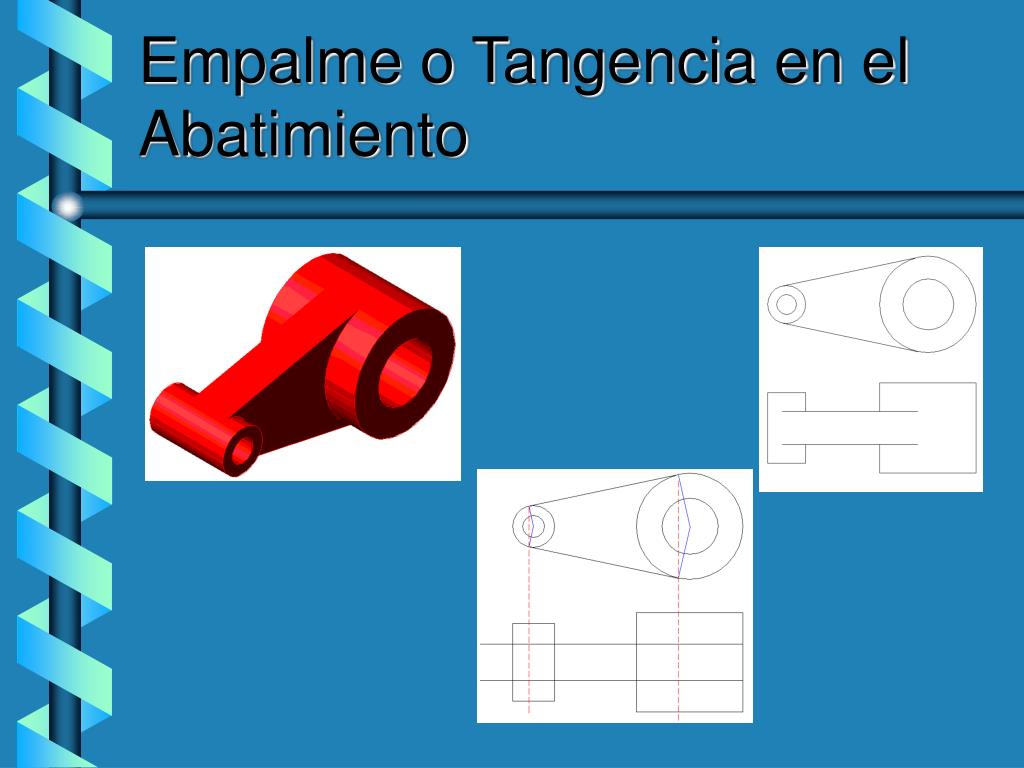

5. Empalme o Tangencia en el Abatimiento

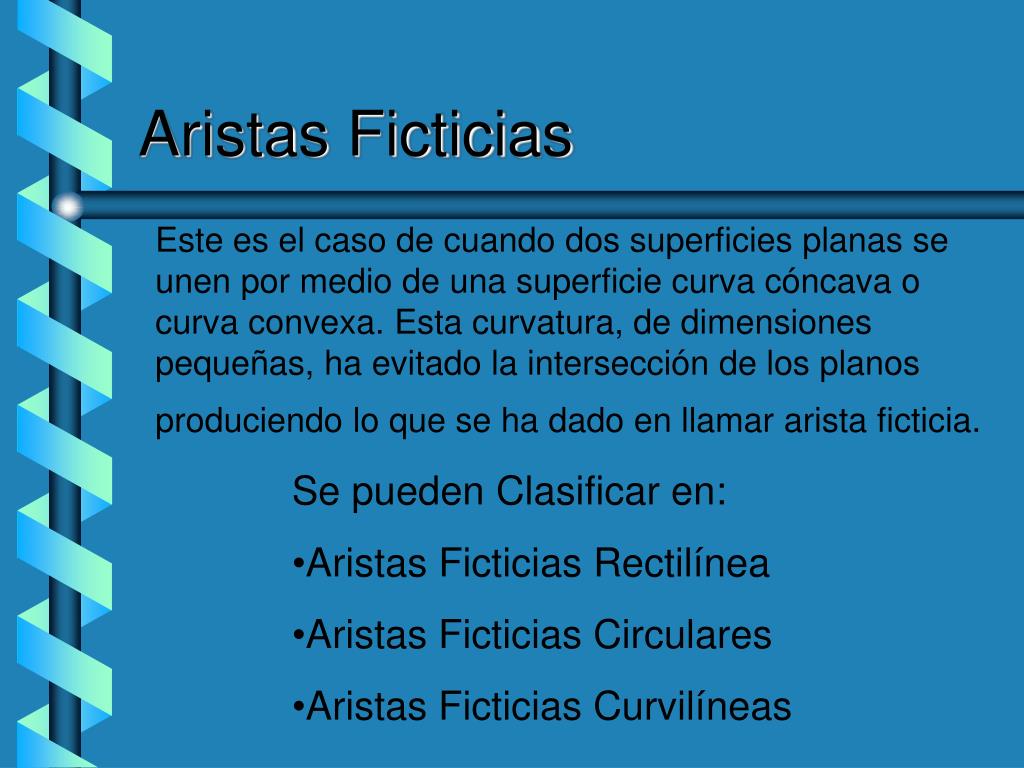

6. Aristas Ficticias Este es el caso de cuando dos superficies planas se unen por medio de una superficie curva cóncava o curva convexa. Esta curvatura, de dimensiones pequeñas, ha evitado la intersección de los planos produciendo lo que se ha dado en llamar arista ficticia. • Se pueden Clasificar en: • Aristas Ficticias Rectilínea • Aristas Ficticias Circulares • Aristas Ficticias Curvilíneas

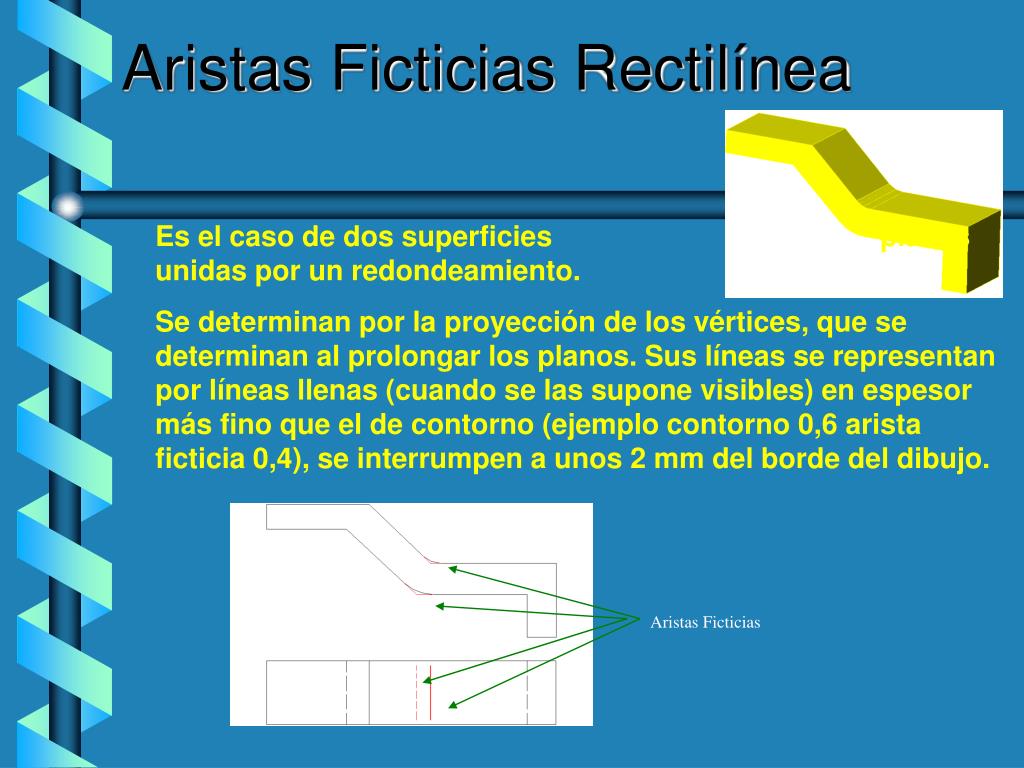

7. Aristas Ficticias Rectilínea Aristas Ficticias Es el caso de dos superficies planas unidas por un redondeamiento. Se determinan por la proyección de los vértices, que se determinan al prolongar los planos. Sus líneas se representan por líneas llenas (cuando se las supone visibles) en espesor más fino que el de contorno (ejemplo contorno 0,6 arista ficticia 0,4), se interrumpen a unos 2 mm del borde del dibujo.

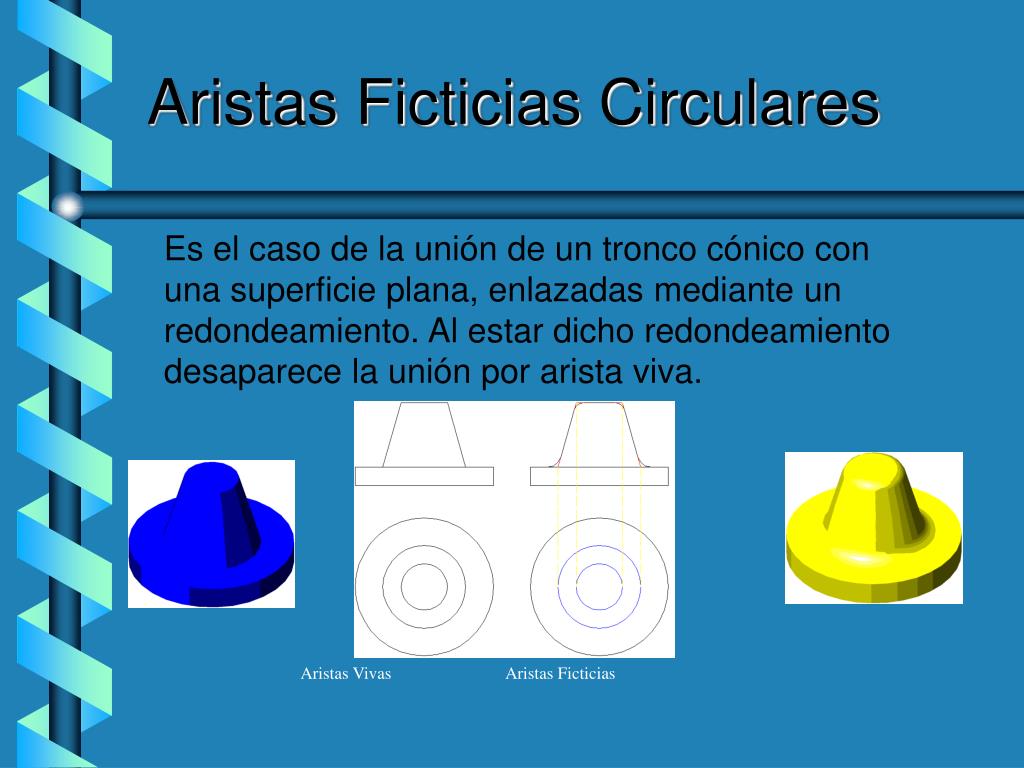

8. Aristas Ficticias Circulares Aristas Vivas Aristas Ficticias Es el caso de la unión de un tronco cónico con una superficie plana, enlazadas mediante un redondeamiento. Al estar dicho redondeamiento desaparece la unión por arista viva.

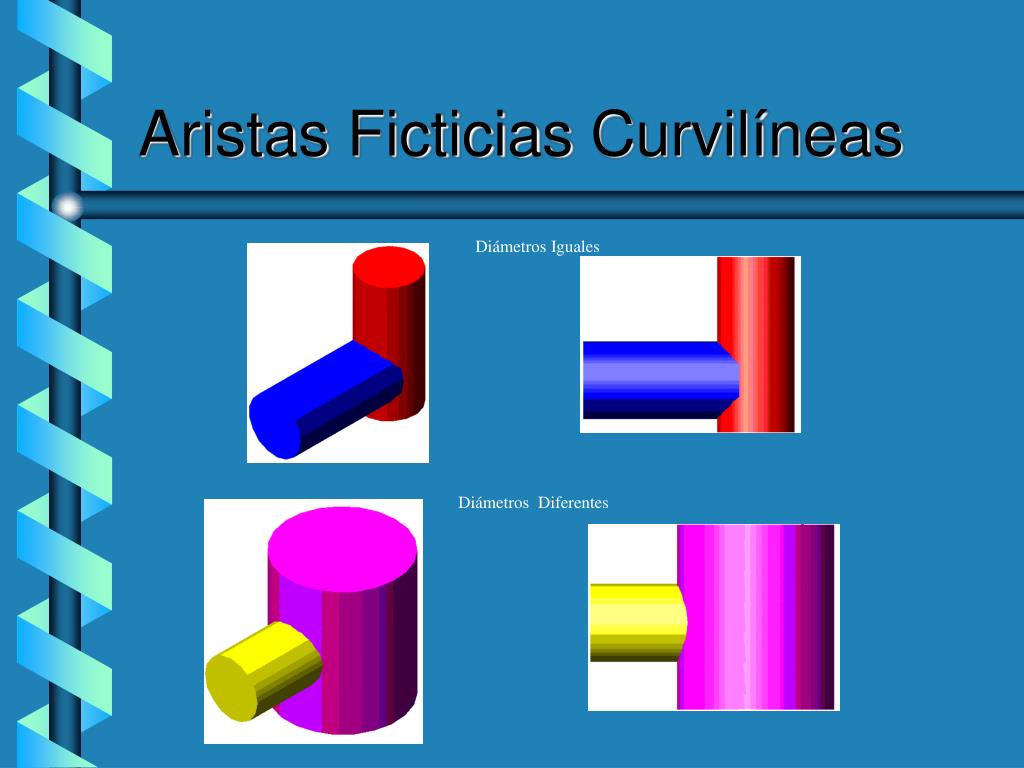

9. Aristas Ficticias Curvilíneas Diámetros Diferentes Diámetros Iguales
