  1. ГИДРОДИНАМИЧЕСКИЕ ИССЛЕДОВАНИЯ НЕФТЯНЫХ СКВАЖИН

  2. Задачей гидродинамических методов исследования скважин является изучение: • коллекторских, • фильтрационных, • геометрических и других свойств проницаемых пластов и продуктивных характеристик скважин.

  3. По результатам гидродинамических исследований скважин можно определить: • режим работы пласта; • режим фильтрации (линейный или нелинейный) жидкости и газа в пласте; • коэффициент продуктивности скважины; • коэффициент гидропроводности пласта; • коэффициент подвижности (отношение проницаемости пласта к вязкости флюида); • коэффициент проницаемости пласта; • коэффициент гидродинамического совершенства скважины; • коэффициент пьезопроводности пласта; • положение межфлюидальных разделов в пласте; • строение пластов и другие параметры.

  4. Методы исследования: • исследование скважин на установившихся режимах работы (снятие индикаторной диаграммы); • исследование скважин на неустановившихся режимах работы (снятие кривой восстановления забойного давления).

  5. Сущность исследования скважин на установившихся режимах работы заключается в замерах дебита и забойного давления скважины на нескольких (не менее трех) установившихся режимах ее работы. Изменение режима работы скважины достигается за счет изменения забойного давления.

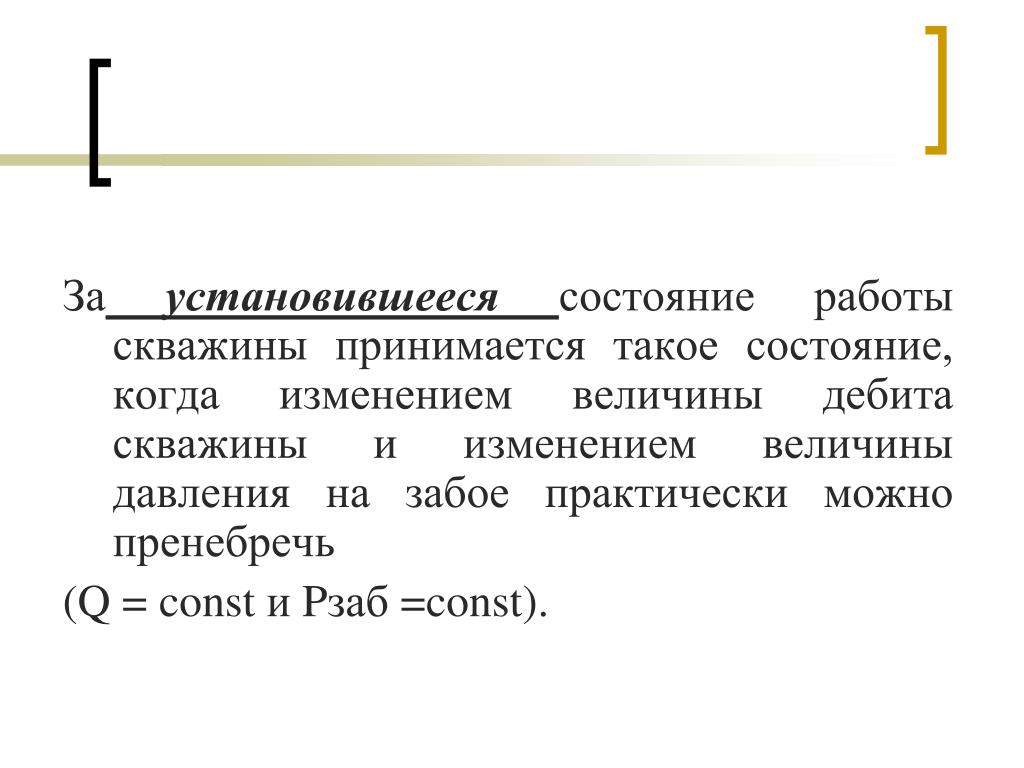

  6. За установившееся состояние работы скважины принимается такое состояние, когда изменением величины дебита скважины и изменением величины давления на забое практически можно пренебречь (Q = constи Pзаб =const).

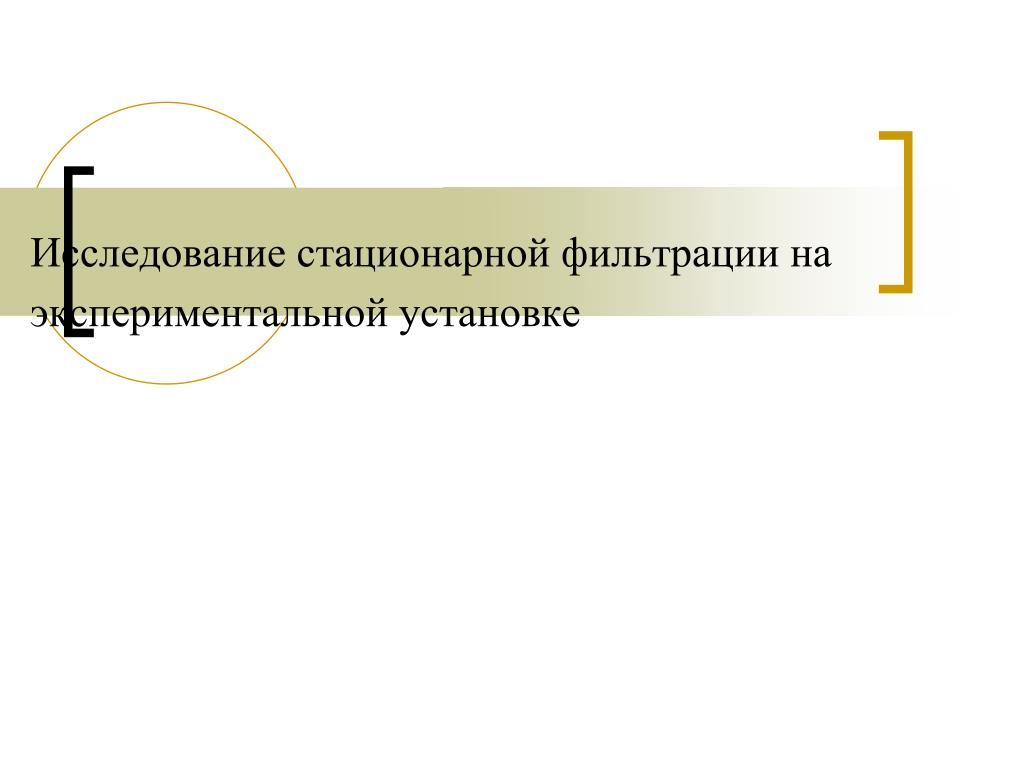

  7. Исследование стационарной фильтрации на экспериментальной установке

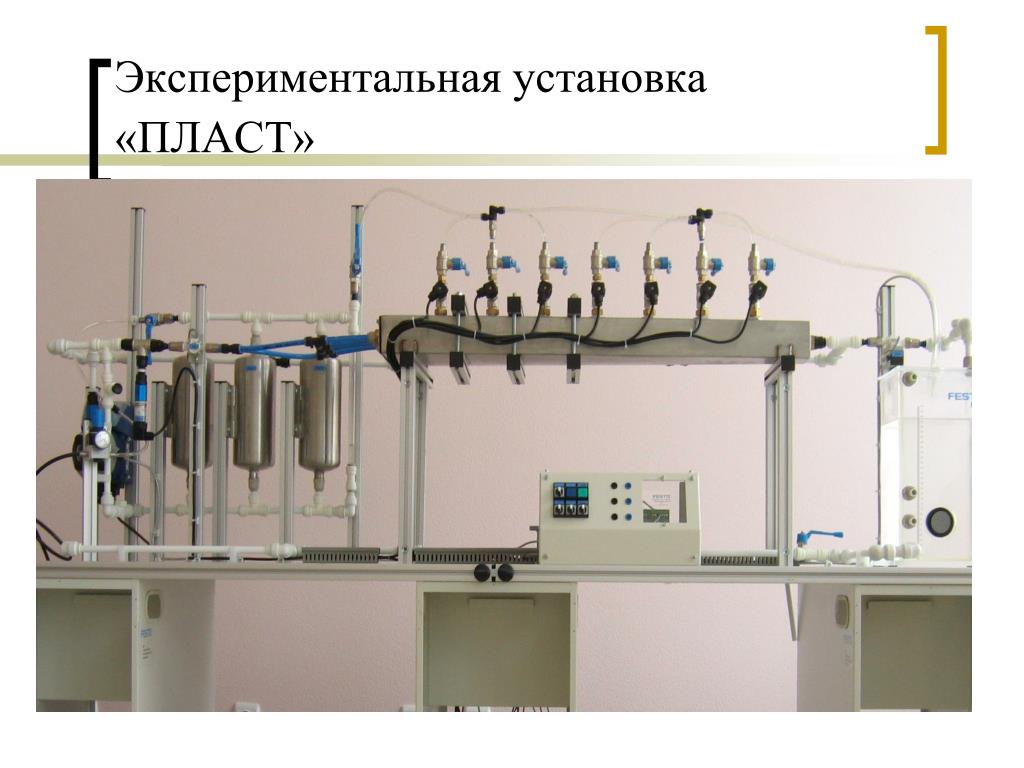

  8. Экспериментальная установка «ПЛАСТ»

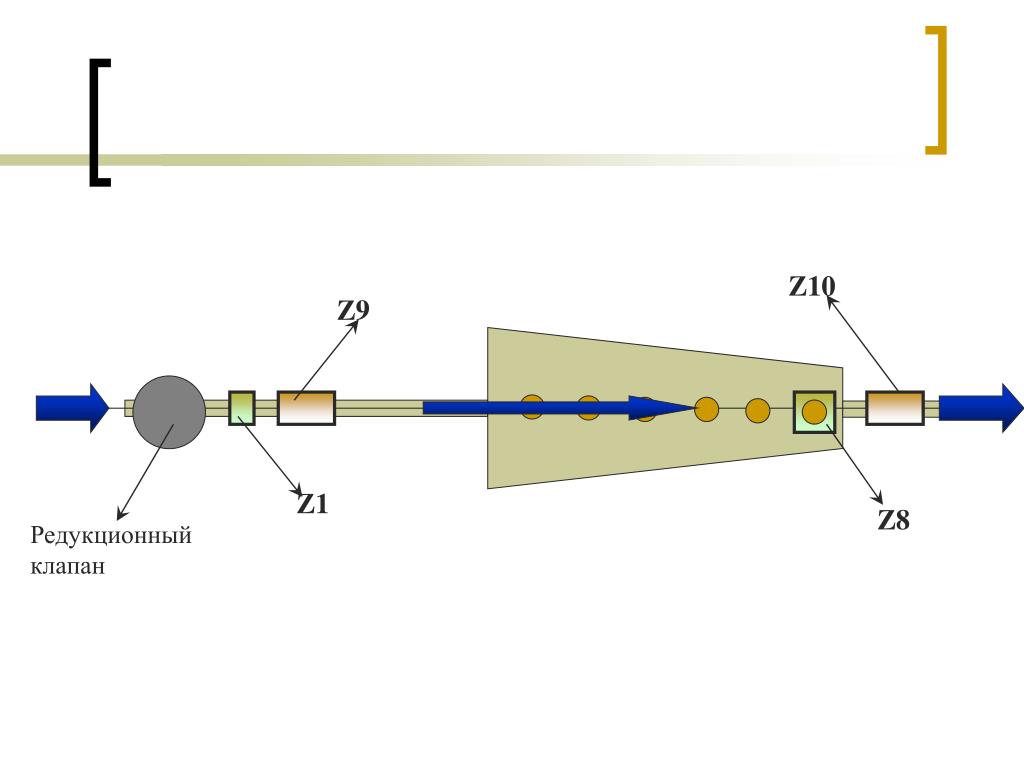

  9. Z10 Z9 Z1 Z8 Редукционный клапан

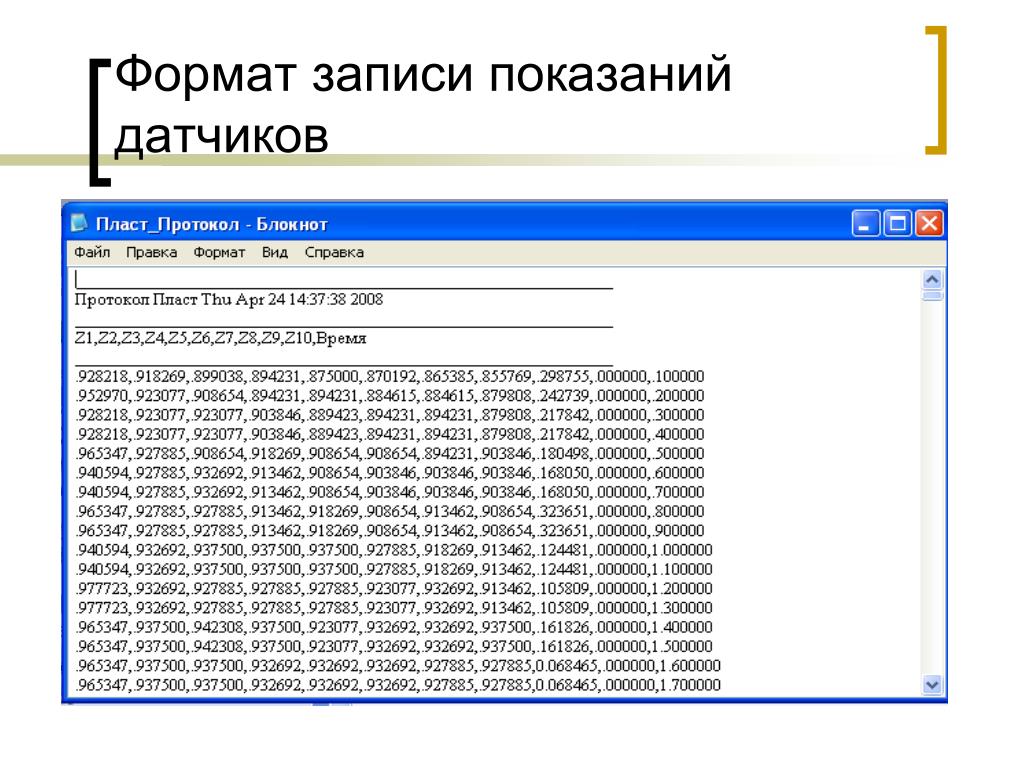

  10. Формат записи показаний датчиков

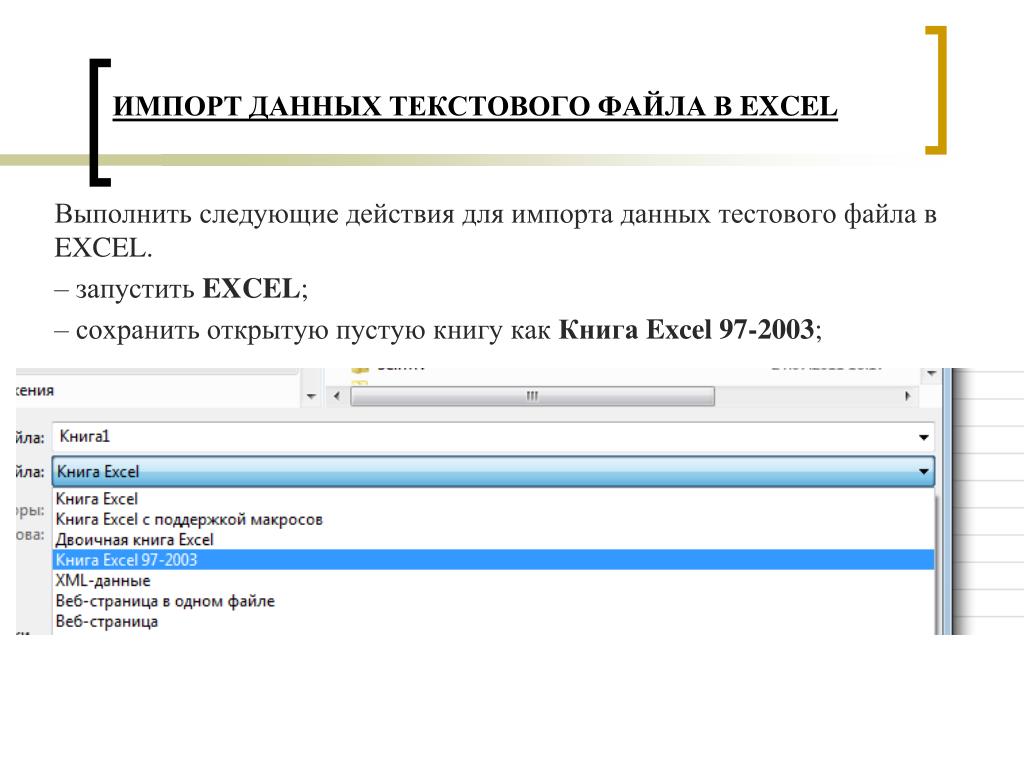

  11. Импорт данных текстового файла в excel Выполнить следующие действия для импорта данных тестового файла в EXCEL. – запустить EXCEL; – сохранить открытую пустую книгу как Книга Excel 97-2003;

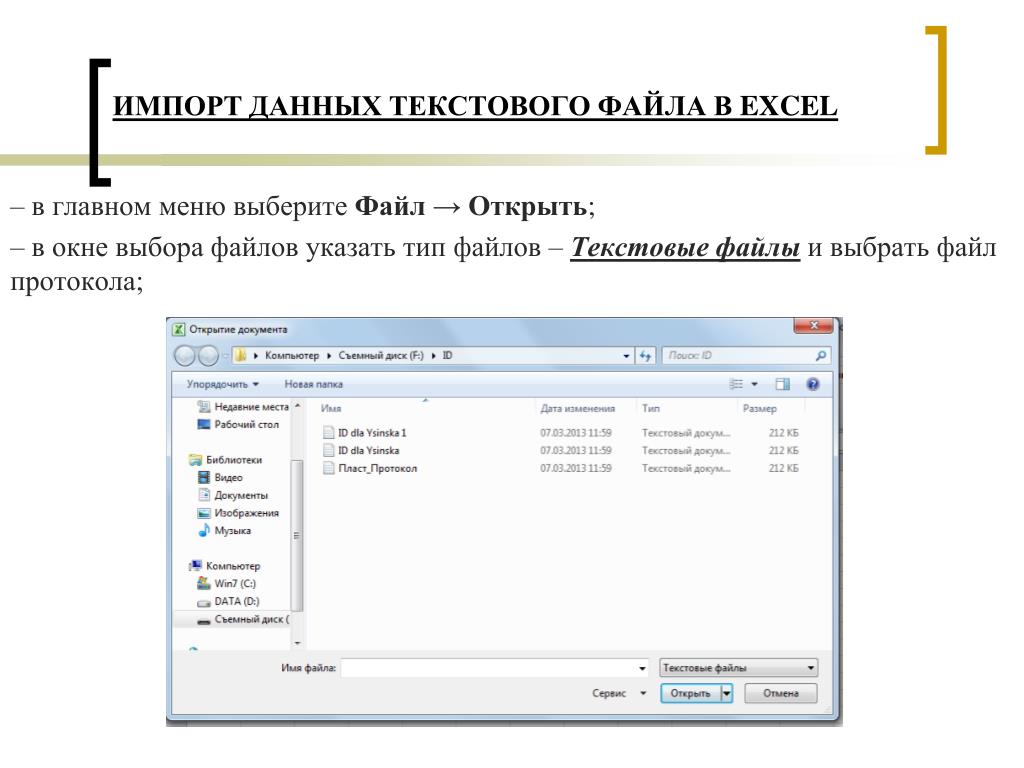

  12. Импорт данных текстового файла в excel – в главном меню выберите Файл → Открыть; – в окне выбора файлов указать тип файлов – Текстовые файлыи выбрать файл протокола;

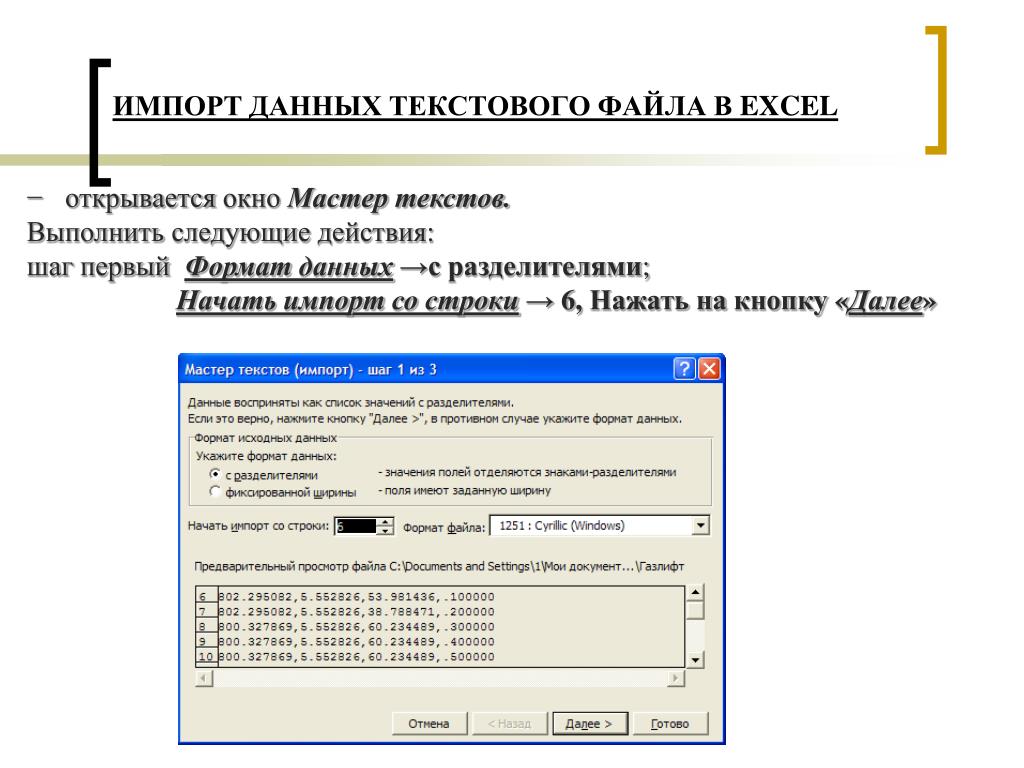

  13. Импорт данных текстового файла в excel • открывается окно Мастер текстов. • Выполнить следующие действия: • шаг первый Формат данных →с разделителями; • Начать импорт со строки → 6, Нажать на кнопку «Далее»

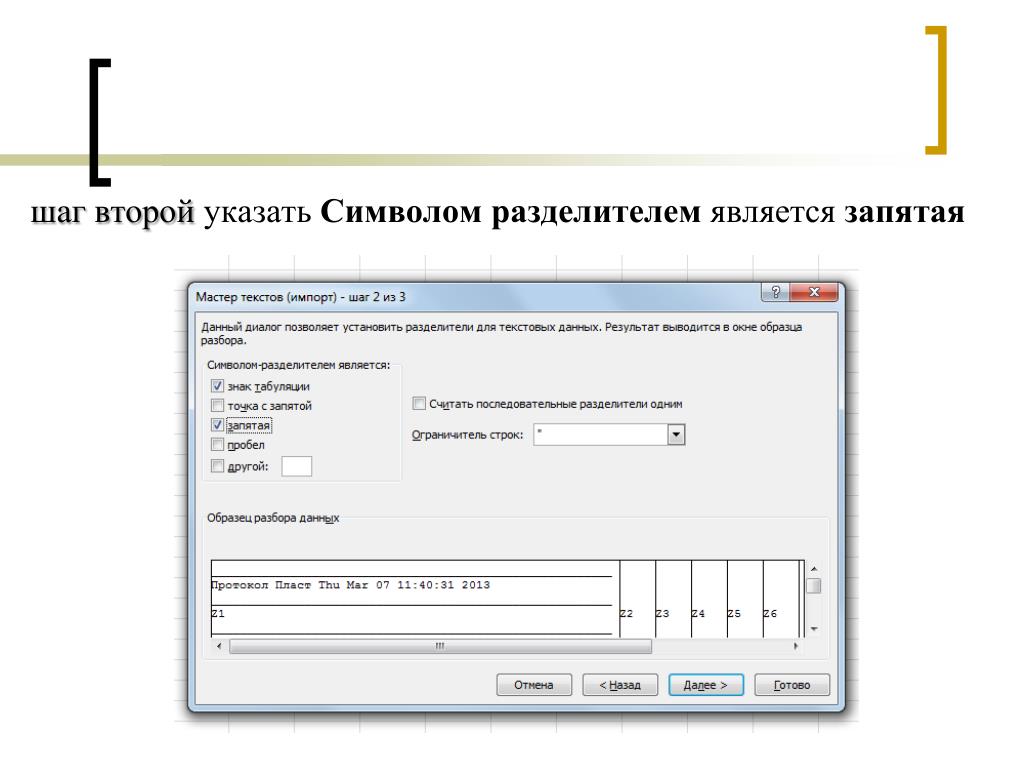

  14. шаг второй указать Символом разделителем является запятая

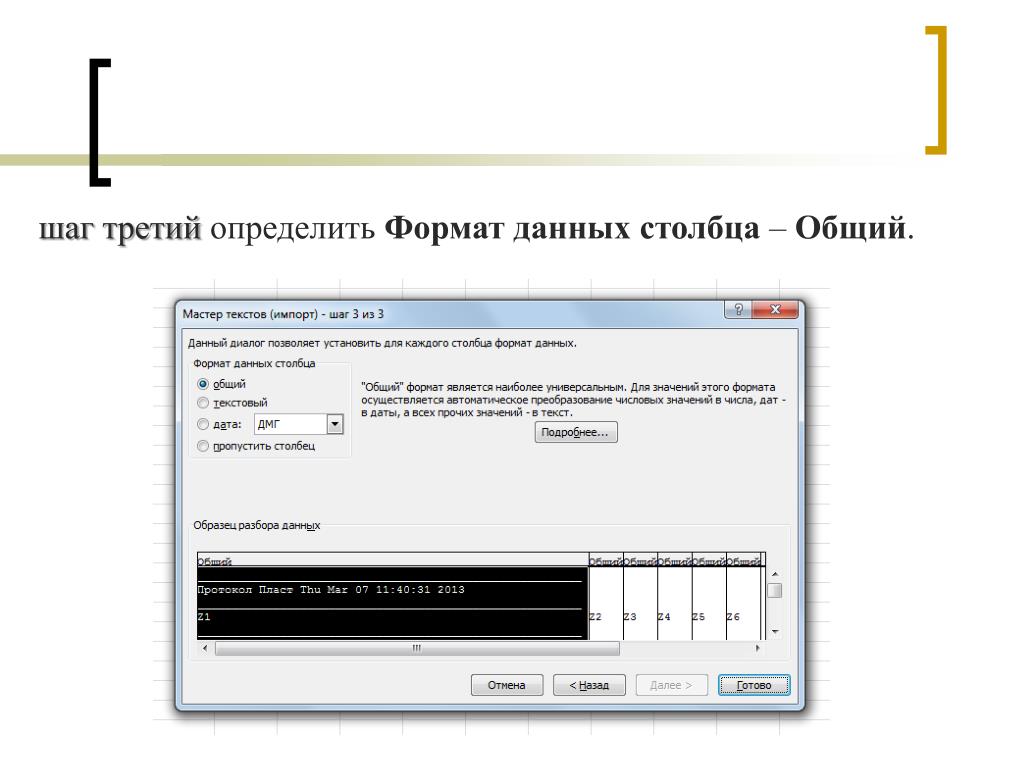

  15. шаг третий определить Формат данных столбца – Общий.

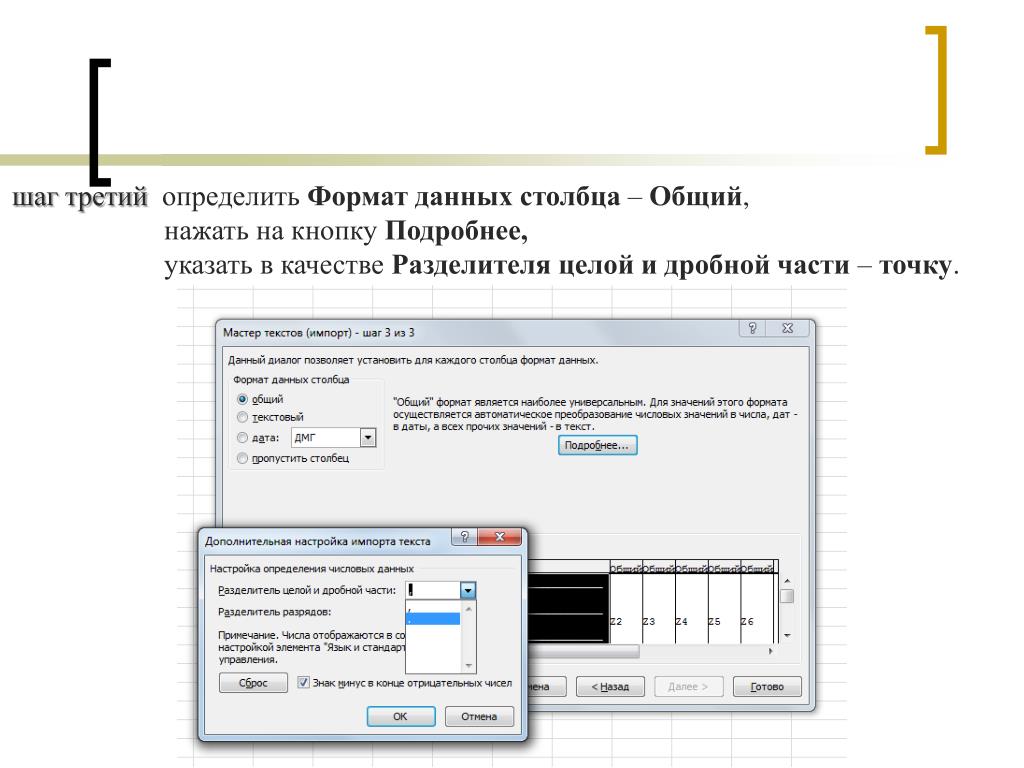

  16. шаг третий определить Формат данных столбца – Общий, нажать на кнопку Подробнее, указать в качестве Разделителя целой и дробной части – точку.

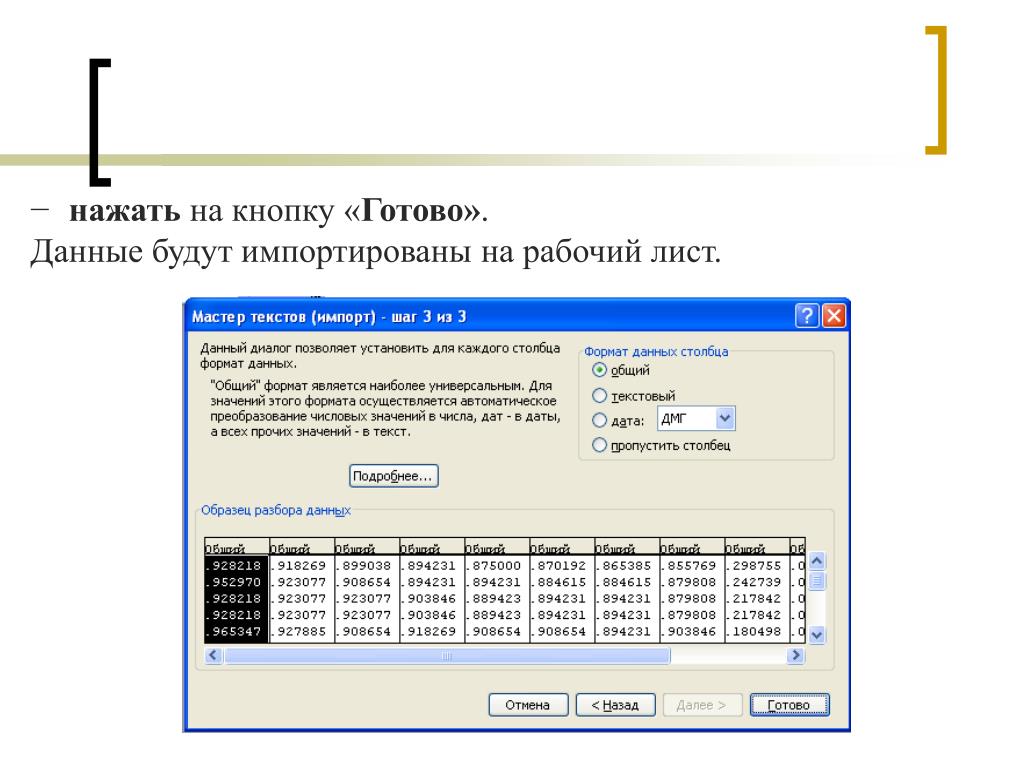

  17. нажатьна кнопку «Готово». • Данные будут импортированы на рабочий лист.

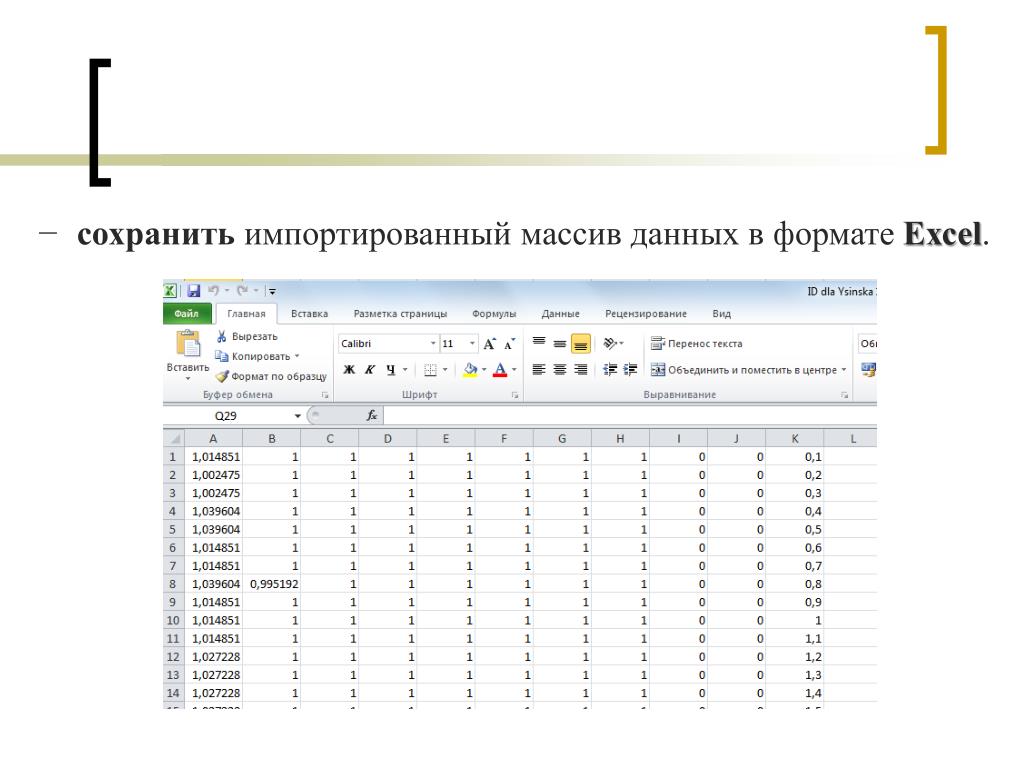

  18. сохранить импортированный массив данных в формате Ехсеl.

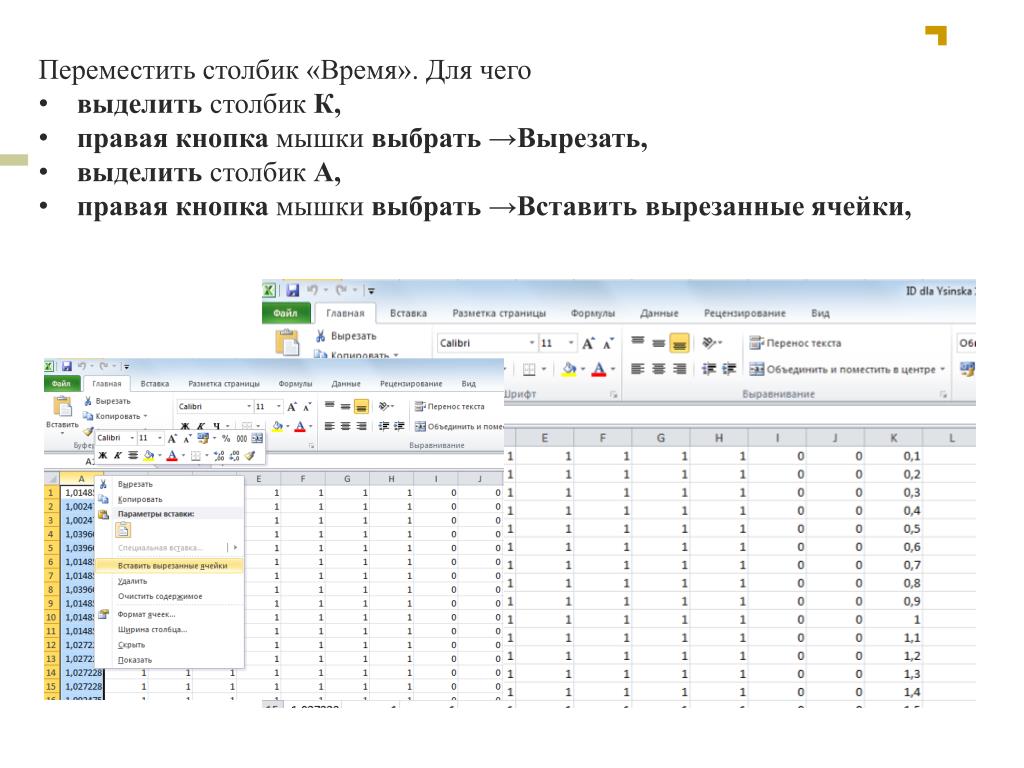

  19. Переместить столбик «Время». Для чего • выделить столбик К, • правая кнопка мышки выбрать →Вырезать, • выделить столбик А, • правая кнопка мышки выбрать →Вставить вырезанные ячейки,

  20. Создается таблица Вставить строчку и ввести название столбиков.

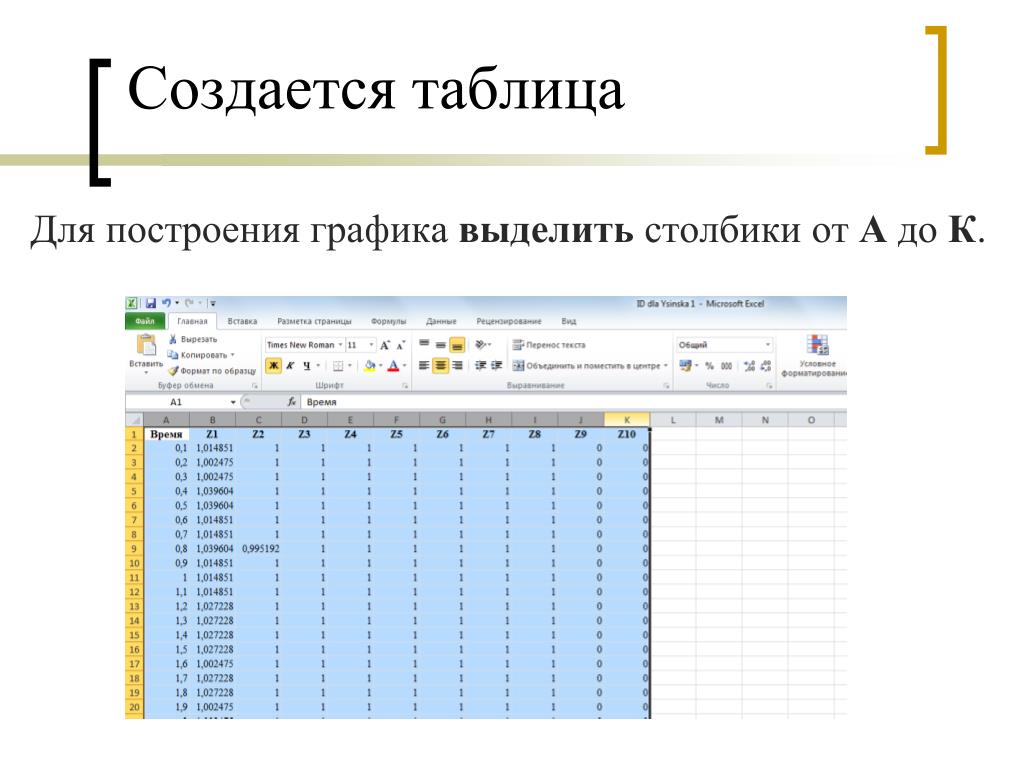

  21. Создается таблица Для построения графика выделить столбикиот А до К.

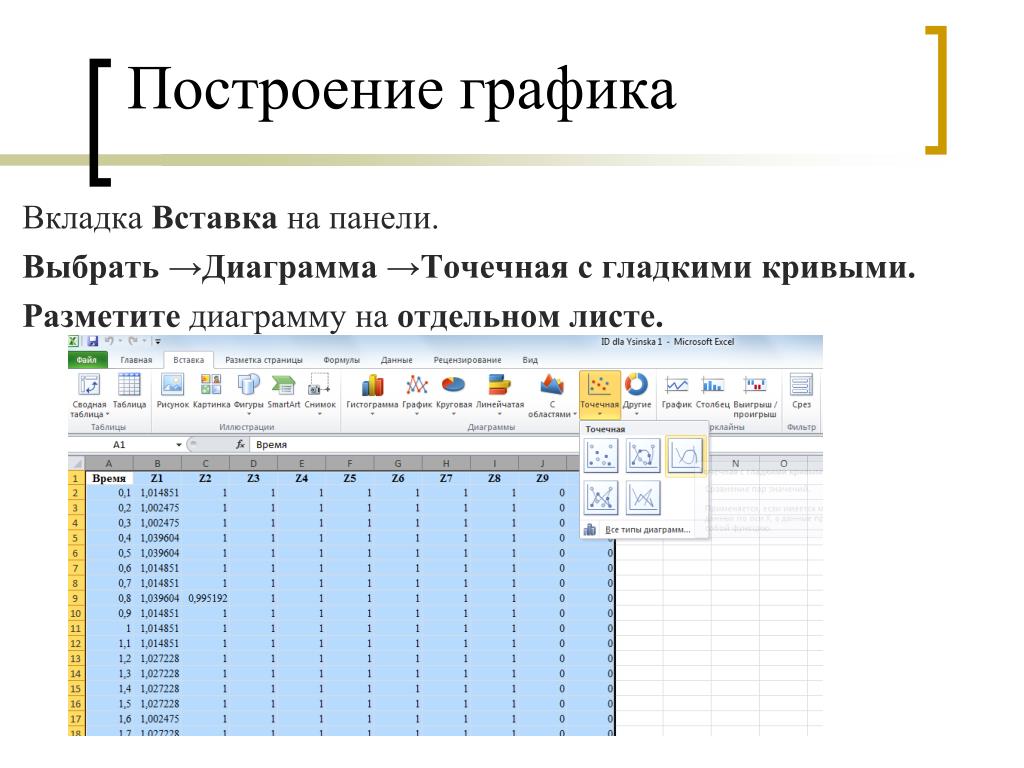

  22. Построение графика Вкладка Вставка на панели. Выбрать →Диаграмма →Точечная с гладкими кривыми. Разметите диаграмму на отдельном листе.

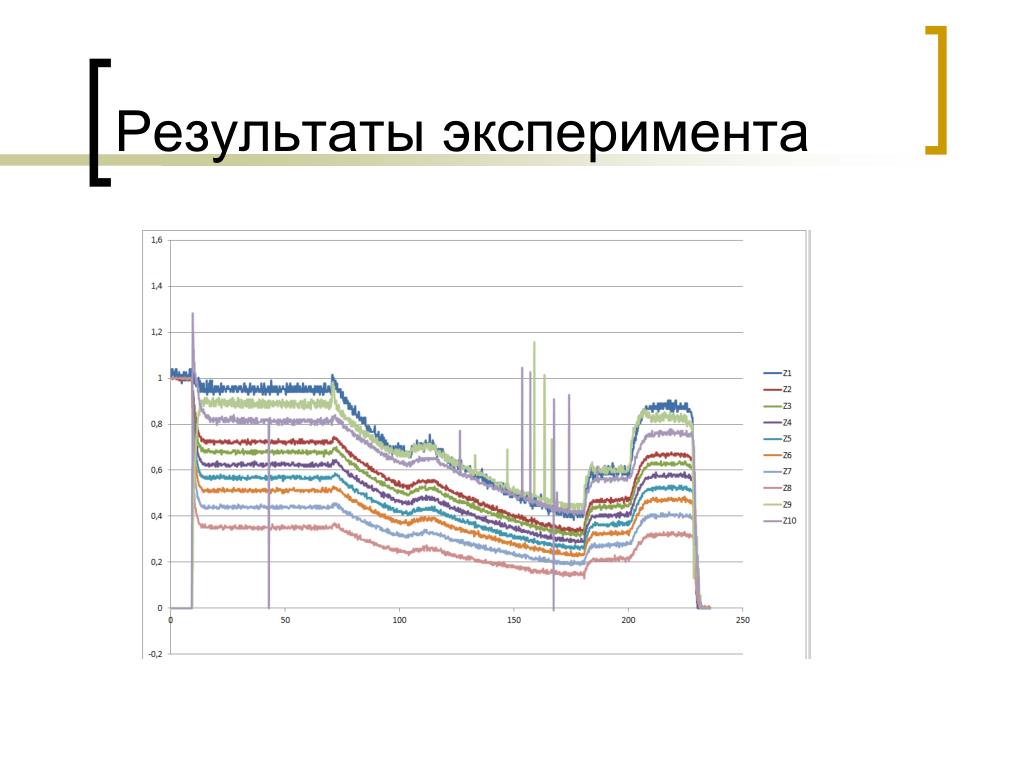

  23. Результаты эксперимента

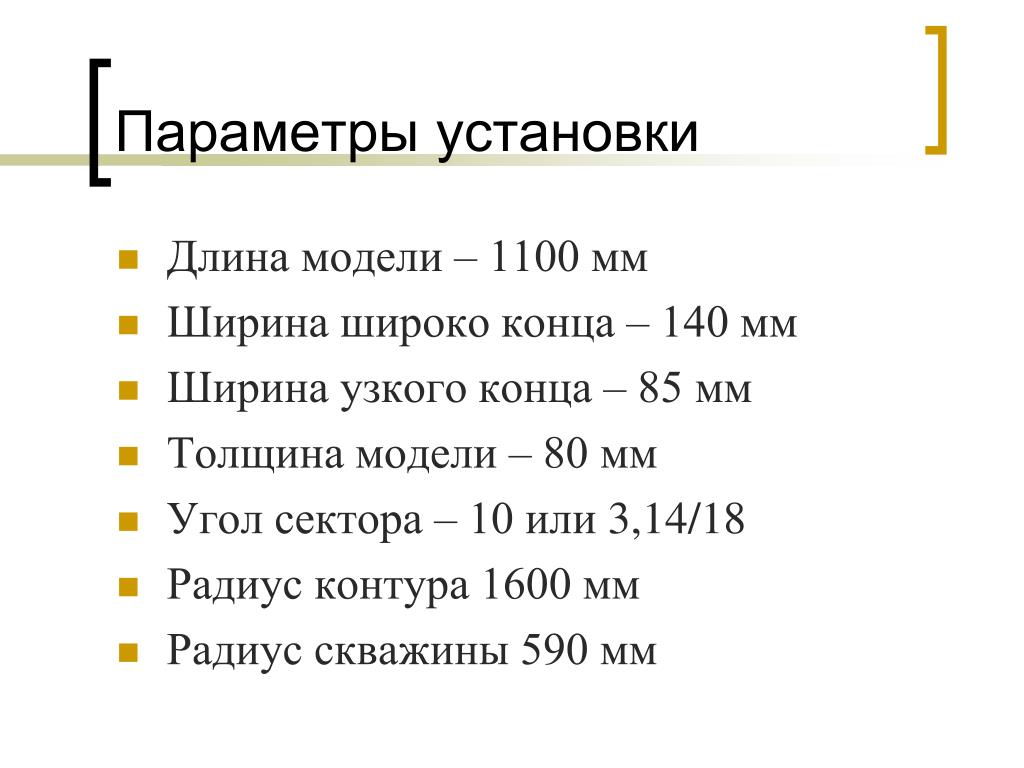

  24. Параметры установки • Длина модели – 1100 мм • Ширина широко конца – 140 мм • Ширина узкого конца – 85 мм • Толщина модели – 80 мм • Угол сектора – 10 или 3,14/18 • Радиус контура 1600 мм • Радиус скважины 590 мм
