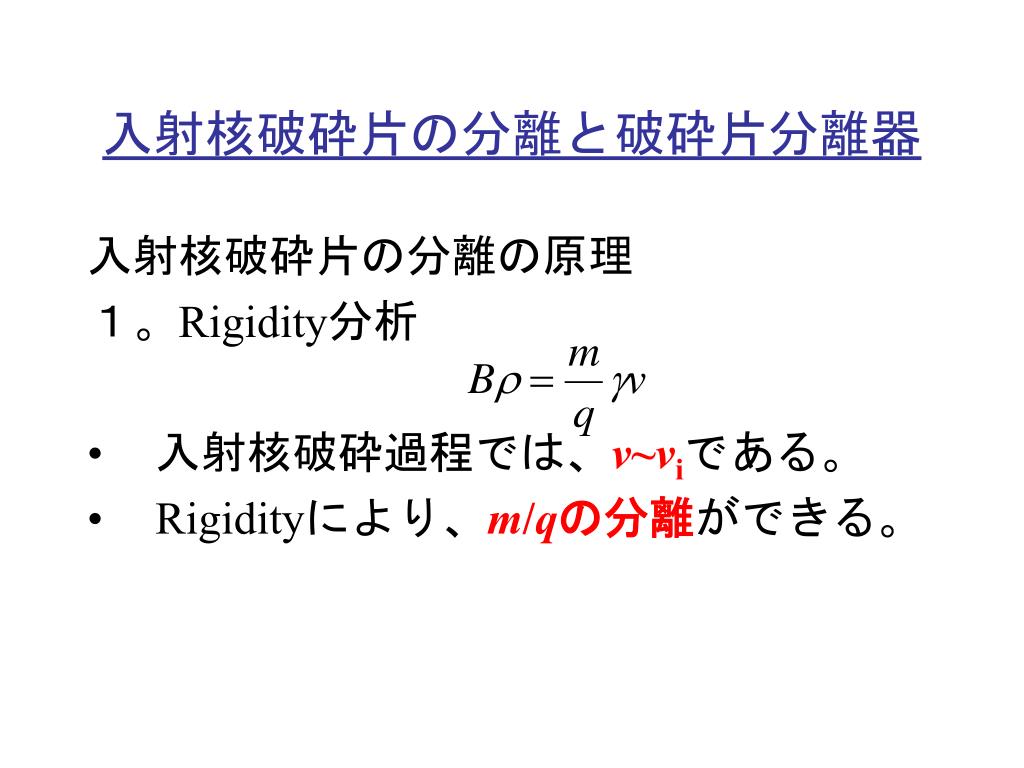

  1. 入射核破砕片の分離と破砕片分離器 入射核破砕片の分離の原理 １。Rigidity分析 • 入射核破砕過程では、v~viである。 • Rigidityにより、m/qの分離ができる。

  2. ２。Energy loss analysis • Alなどの物質でのエネルギー損失： • 入射するzによって、失われるエネルギーが異なる。よって、同じm/qでも速度が変わる。 • 磁場を通してmを分ける。

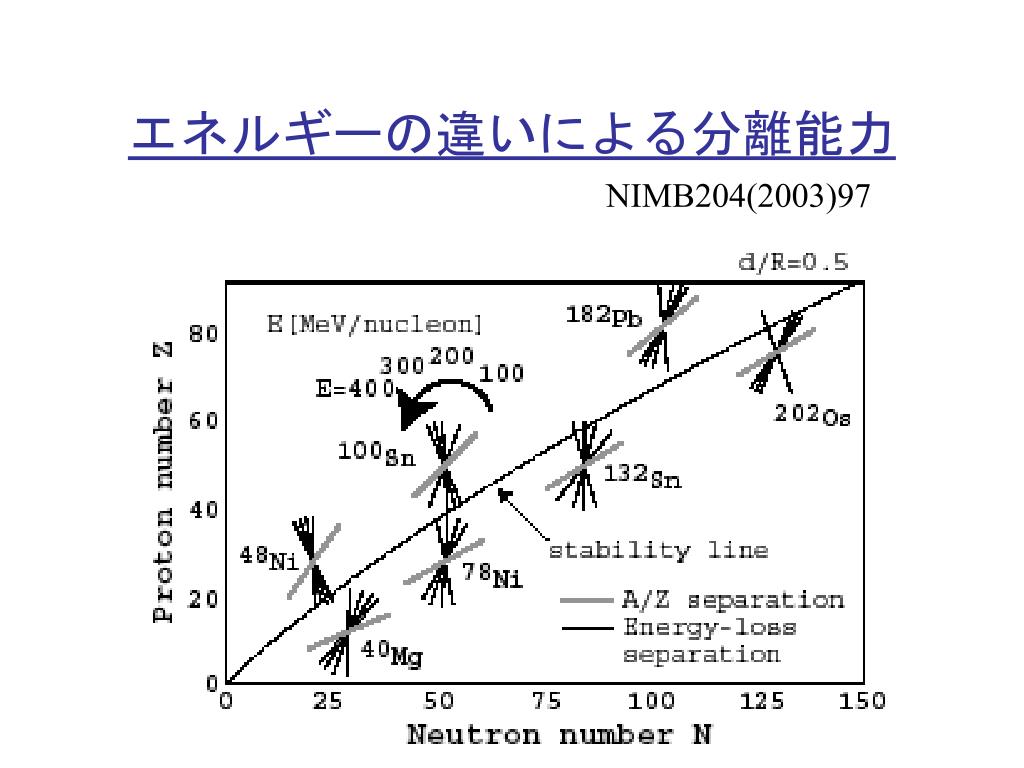

  3. エネルギーの違いによる分離能力 NIMB204(2003)97

  4. Degrader はどういう形にしたら良いか？ • NIMB70(1992)320に沿って考えよう！

  5. ビーム光学のマトリックス表示について • 焦点Aから焦点Bの荷電粒子の運動を記述する。 B A (xi,i,i) (xf,f,f) ドリフトスペース Q磁石 偏向磁石 物質。。。。

  6. これをマトリックスを使って表示する。 • ABの間を行列で扱う。例、距離Lのドリフトスペースの場合。 • fが焦点であるためには(x|)=0。fがアクロマティックであるためには(x|)=0。

  7. Degraderをマトリックスとして考える。 A B (xi,i,i) (xf,f,f) １ ２ degrader (1) (2)

  8. (1)=0（Bで焦点）、(2)=0（Bでアクロマ） の条件を考える。 (x|)1=0、 (x|)2=0であれば、(1)=0となる。このとき、(2)式は、 (3) となる。 となるようにdegraderを決める。 くさび形となる。 あるいは、平板（ (|x)d=0 ）では、 とすれば良い。

  9. Degrader通過後のビームエネルギー(Ed)は、入射エネルギー(E0)、degraderの厚さをd、rangeをRとし、近似的にDegrader通過後のビームエネルギー(Ed)は、入射エネルギー(E0)、degraderの厚さをd、rangeをRとし、近似的に (a) これより、 (b) またdegrader通過後のrigidity(Brd)は(a)を参考に、入射rigidityを Br0として、 (c) Range(R)は近似的に、 (d)

  10. (c)と(d)より、 (e) (e)の左辺は(d|d)dに相当するので、 (f) (b)と(f)をD1(d|x)d+(d|d)d=1に代入すると (g) くさび形になる

  11. 陽子過剰側の分離の問題点 • 運動量分布における低エネルギー側のテールの存在（特に低エネルギーで顕著） 深刻なバックグラ ウンドとなり得る。 運動量分布の例(86Kr41K, 500 A MeV) NPA578(1994)659より

  12. 陽子過剰側 17Neの場合 v 15Oの場合 断面積大きい v 同じm/q Isotoneの混入が大きい！ ただし、速度が違う！

  13. 中性子過剰側 11Liの場合 v 12Beの場合 断面積大きい v 同じm/q Isotoneは混じらない！

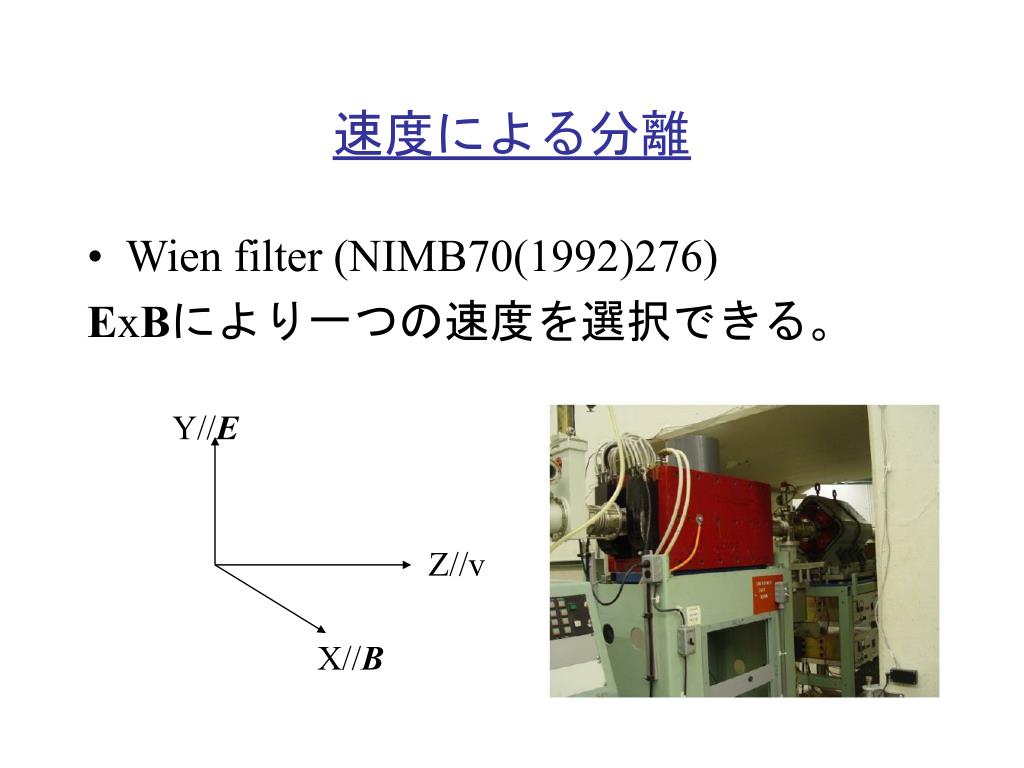

  14. Y//E Z//v X//B 速度による分離 • Wien filter (NIMB70(1992)276) ExBにより一つの速度を選択できる。

  15. RF デフレクター　(NPA746(2004)156) サイクロトロンからのRfに同期した高周波電場により速度を選択する。

  16. これらの組み合わせで分離する。 • 純度がどのくらい上がるかなどは、シュミレーションプログラムを使おう！ 例：INTENSITY (NIMB70(1992)380) LISE++ (NPA746(2004)411) http://groups.nscl.msu.edu/lise/lise.html

  17. 世界の主な破砕片分離器 RIPS（日本） dW 5 msr Moment acc. 6 % NIMB70(1992)309 サイクロトロン

  18. FRS（ドイツ） dW 0.7-2.5 (msr) Moment. Acc. 2% 1990~present NIMB70(1992)286

  19. LISE（フランス）1984~Present dW 1.0 msr Moment. Acc. 5% NIMA248(1986)267. サイクロトロン

  20. A1900（アメリカ）2002~Present dW 8msr Moment acc. 5% NIMB241(2005)858

  21. RIBLL in IMP（中国） Z.Sun et al., NIMA503(2003)496 サイクロトロン 1998~Present dW ~ 7 msr Moment acc. 10%

  22. BigRIPS （日本）2007~Present dW ~ 5 msr Moment acc. 6% Pre-separator+main-separator NIMB204(2003)97

  23. SuperFRS （ドイツ）計画中 NIMB204(2003)71 シンクロトロン

  24. まとめ • 入射核破砕片の分離：rigidity分析、wedgeによるenergy-loss分析、速度による分離 • 世界の破砕片分離器 RIPS, GSI/FRS, Big-RIPSなど

  25. 粒子識別と新同位体および新元素の探査 RIビームの実験では粒子識別が必須。 • 破砕片分離器の調整 • カクテルビーム

  26. 粒子識別は何が分かれば良いか？ A, Z, (q, v) • これらを知るためには何を測定すれば良いか？ Rigidity, TOF, DE, Total-Eなど • どういう検出器？ Plastic scintillator, Si(SSD), Ion-chamber, 位置検出器(PPAC, MWPC, DCなど), NaI(Tl) サイクロトンのRFなど

  27. Rigidity: • Energy-loss: • Total-energy: • ToF:

  28. How to identify particle • A, Z, (q, v) should be identified. TOFµ 1/v DEµZ2/v2 BrµAv/q (q = Z at high energies) EµAv2 1) Br-DE-TOF method 2) DE-E-TOF method 3) DE-E method

  29. v AZ+q AZ+q’ 荷電平衡(charge equilibrium) • 十分厚い物質（固体）を通過後の粒子の荷電状態は、粒子のエネルギーだけで決まる。 • エネルギーが十分高ければすべての電荷ははぎ取られる。

  30. 粒子識別の例 (INPC07より） Z Z vs. A/Q Plot Z Z=46 A/Q Bρ: 7.438 Tm Total dose: 1.08×1013 Total time: 25.4 hour A/Q

  31. 新同位元素の探査実験 • 破砕片分離器と粒子識別用検出器があれば出来る実験 31Fの発見！ PLB448(1999)180

  32. 125Pdと126Pdの発見 （Big-RIPSの最初の実験、JPSJ77(2008)083201） Yield Distribution for A/Q 123Pd 119Pd45+ 2.6444(2.6413) 124Pd 122Pd 2.6521(2.6506) 38 counts 122Pd45+ 120Pd45+ 2.6666(2.6648) 41 counts 121Pd45+ 120Pd45+ 123Pd 2.6739(2.6728) 245 counts 125Pd 122Pd 121Pd45+ 2.6888(2.6871) 55 counts Counts 123Pd45+ 124Pd 2.6956(2.6952) 173 counts 122Pd45+ 2.7111(2.708) 16 counts 119Pd45+ 125Pd 2.7174(2.7171) 59 counts 126Pd 123Pd45+ 2.7333(2.7321) 15 counts 126Pd 2.739()3 counts A/Q resolution(r.m.s): 0.07% A/Q

  33. 新同位元素の探査はドリップラインの確定に重要であるが、新同位元素の探査はドリップラインの確定に重要であるが、 非束縛核であることの証明は難しい！ 26Oの例　NPA673(2000)411

  34. 中性子過剰側ドリップラインは酸素アイソトープまで確定している。最近40Mg, 42Alが確認された。（Nature449(2007)1022） • 陽子過剰側探査は以下の理由で興味がある。 • rp-processパスの探査 • One or two proton emitterの探査 最近54Mnが確認された。 陽子過剰側はCaアイソトープまではドリップラインが確定している。

  35. 新同位元素の探査（中性子過剰側） (Nature449(2007)1022より)

  36. rpプロセスパスの予想 PRL86(2001)3471

  37. 54Znの探査：PRL94(2005)232501 8events 7 events are followed by two proton emission.

  38. 生成断面積測定実験 • セットアップの例：NPA673(2000)411 一次ビーム強度 の測定

  39. 実験結果： 破砕片分離器(FRS)での輸送効率は、 シュミレーションコード(MOCADI)による

  40. 新元素の探査超重元素(SHE)探査実験 • 超重元素はウランより重い元素（自然界に存在しない）。 • 融合反応により生成する。 • 分離器が必要。（例GARIS） • SHEの粒子識別はアルファ崩壊で行う。 • 新元素の発見は重みが違う。命名権と絡んでいる。

  41. NIMB70(1992)220 融合反応生成物（低エネルギー）を輸送、分離する。

  42. 既知 JPSJ73(2004)2593 JPSJ76(2007)045001 これまでZ=113が２イベント発見された。

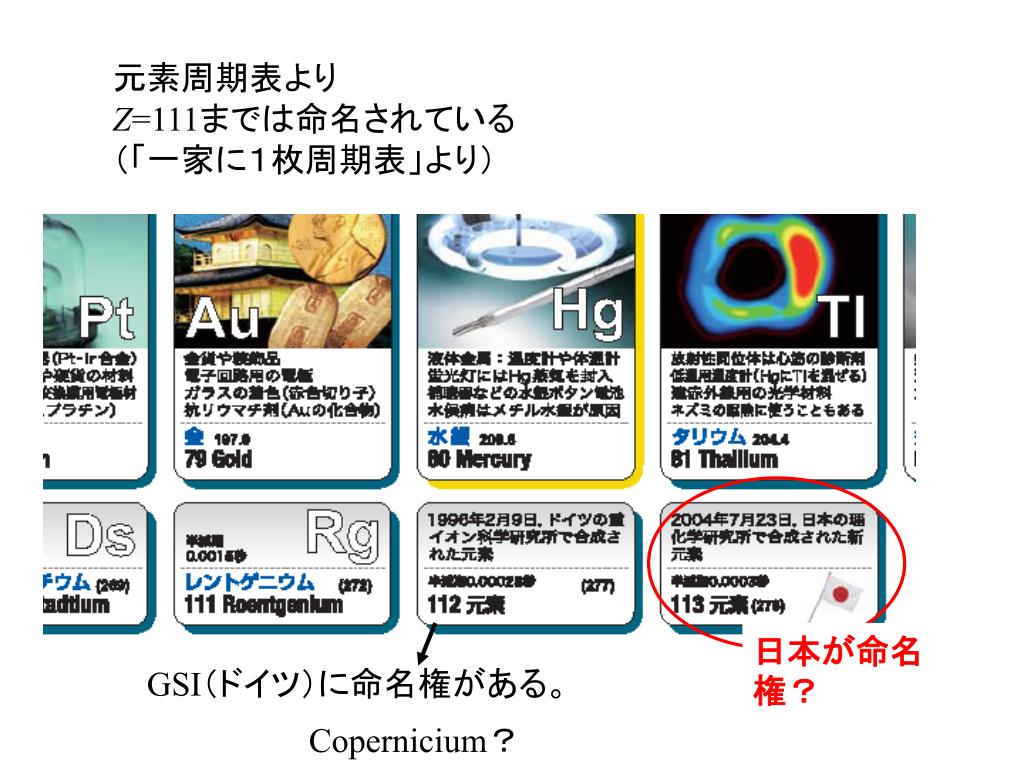

  43. 元素周期表より Z=111までは命名されている （「一家に１枚周期表」より） 日本が命名権？ GSI（ドイツ）に命名権がある。 Copernicium？

  44. まとめ • RIビーム実験では粒子識別が必須。 • 粒子識別では、A, Z, (q, v)を識別する。 • TOF, DE, Br, Eなどの測定を組み合わせる。 • 粒子識別が出来れば、新同位体探査が出来る。生成断面積測定。 • 融合反応による新元素探査実験も行われている。 • 新元素は命名権の上で重要。
