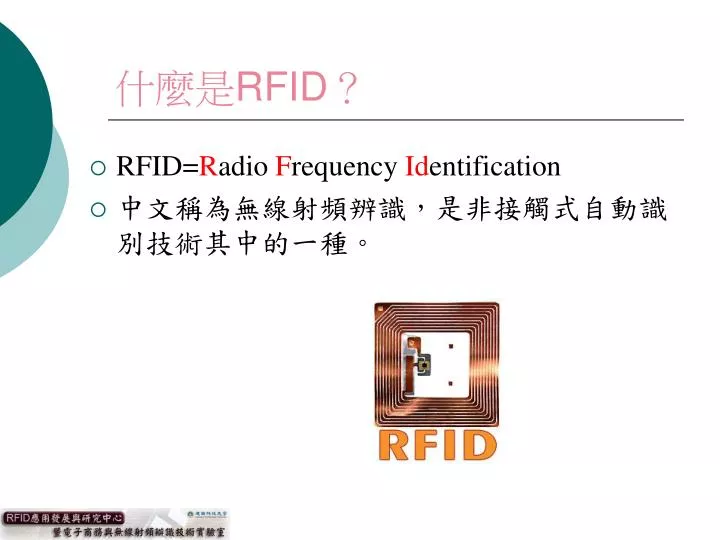

什麼是RFID？ • RFID=Radio Frequency Identification • 中文稱為無線射頻辨識，是非接觸式自動識別技術其中的一種。
RFID可以做什麼? RFID之應用相當廣泛，最常見的應用為： • 門禁管制：人員出入門禁監控、管制及上下班人事管理 • 回收資產：棧板、貨櫃、台車、籠車等可回收容器管理 • 貨物管理：航空運輸的行李識別，存貨、物流運輸管理 • 物料處理：工廠的物料清點、物料控制系統 • 廢物處理：垃圾回收處理、廢棄物管控系統 • 醫療應用：醫院的病歷系統、危險或管制之生化物品管理
RFID可以做什麼? • 交通運輸：高速公路的收費系統 • 防盜應用：超市的防盜、圖書館或書店的防盜管理 • 動物監控：畜牧動物管理、寵物識別、野生動物生態的追蹤 • 自動控制：汽車、家電、電子業之組裝生產 • 聯合票證：聯合多種用途的智能型儲值卡、紅利積點卡
RFID的發展歷史(1) 在二次大戰之時(1950年代)，RFID已為英國空軍採用，用以偵測並確認前往機場的飛機是否為己方所有，避免己方戰機遭到誤擊之可能。用的是長距離的主動式RFID，直到目前的飛機航安系統仍使用RFID做識別。進入了21世紀，RFID所具備的遠距及一對多的讀取、輕薄及小型化、訊號的穿透性及抗污性、可重複使用、高儲存量等特性，讓這項技術在自動化管理的應用領域日漸受到矚目。
RFID的發展歷史(2) 對於物流業與零售業者而言，期盼能經由此項技術強化商品的自動化管理流程，提高供應鏈(supply chain)運作的整體效率。但直到近幾年才真正開始應用。尤其是在全球百貨零售業龍頭沃爾瑪(wal-mart)宣佈。將要求旗下前一百大供應商採用RFID系統。才更讓這個小小的晶片瞬間成為炙手可熱的明日之星。根據 Wal-Mart 的估計，倘若所有的供應商和所有 Wal-Mart 的分店全面採用 RFID 的標籤，每年將可節省 84 億美元，削減 5% 的公司存貨以及降低 7% 管理倉庫的人事成本。
RFID分類(1) • 依使用頻率分：低頻(LF)，高頻(HF)，超高頻(UHF)和微波(Microwave) • 以電源方式分：主動式(Active)及被動式(Passive，不需要電源即可動作式)

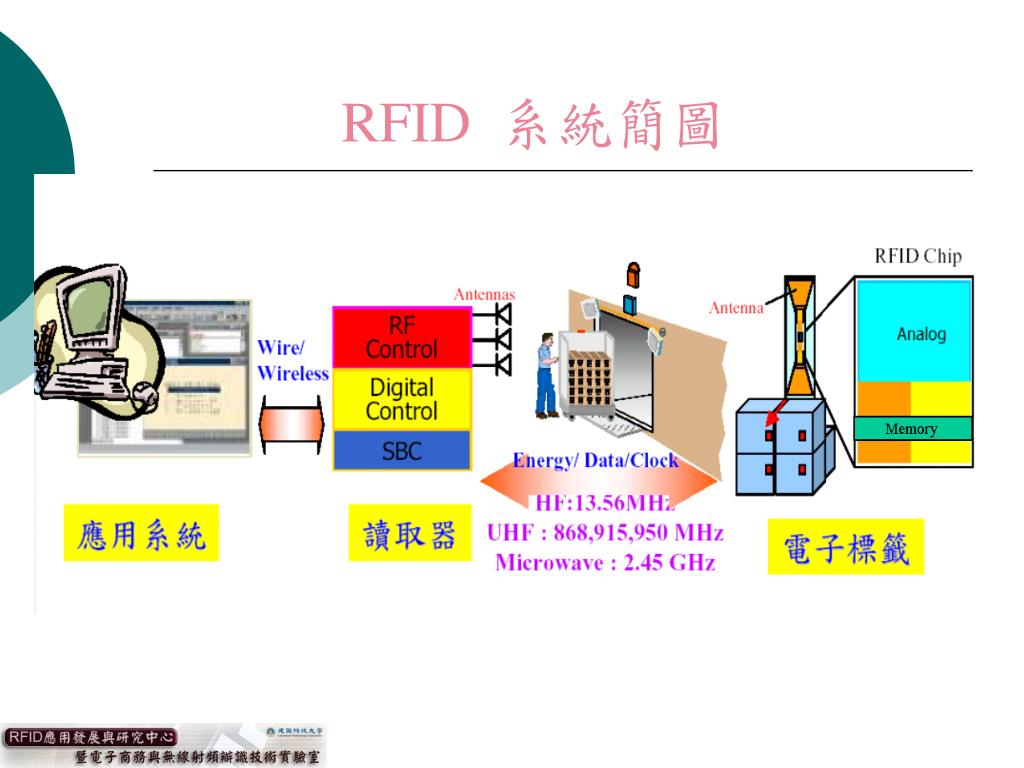

RFID系統組成 • 最基本的RFID系統由四部份組成： • 標籤(Tag)：由耦合元件及晶片組成，標籤含有內建天線，用於和射頻天線間進行通訊。 • 讀取器(Reader)：讀取(在讀寫卡中還可以寫入)標籤資訊的設備。 • 天線(Antenna)：在標籤和讀取器間傳遞射頻訊號。 • 應用程式(AP) • 有些系統還透過讀取器的RS232、USB或RS485介面與電腦連接，進行資料交換。
RFID系統的動作流程 • 讀取器透過天線發送一定頻率的射頻訊號，當Tag進入發射天線工作區域時產生感應電流，Tag獲得能量被啟動開始工作 • Tag將自身編碼(UID, ubiquitous ID)等資訊透過Tag內建的天線發送出去給讀取器 • 讀取器天線接收到從Tag回傳來的載波訊號，經天線調節器傳送到讀取器，讀取器對接收的訊號進行解調和解碼然後送到後台AP進行相關處理 • AP根據邏輯運算判斷該Tag的合法性，針對不同的設定做出相應的處理和控制，發出指令訊號控制執行下一步動作。
RFID之特性（1） (一) 數據的讀寫（Read Write）機能： • 只要通過RFID Reader即可不需接觸，直接讀取訊息至資料庫內，且可一次處理多個標籤，並可以將處理的狀態寫入標籤，供下一階段物流處理的讀取判斷之用。 (二) 容易小型化和多樣化的形狀： • RFID在讀取上並不受尺寸大小與形狀之限制，不需為了讀取精確度而配合紙張的固定尺寸和印刷品質。此外，RFID TAG更可往小型化與多樣型態發展，以應用在不同產品。
RFID之特性（2） (三) 耐環境性： • 紙張一受到髒污就會看不到，但RFID對水、油和藥品等物質卻有強力的抗污性。RFID在黑暗或髒污的環境之中，也可以讀取數據。 (四) 可重複使用： • 由於RFID為電子數據，可以反覆被覆寫，因此可以回收標籤重複使用。如被動式RFID，不需要電池就可以使用，沒有維護保養的需要。

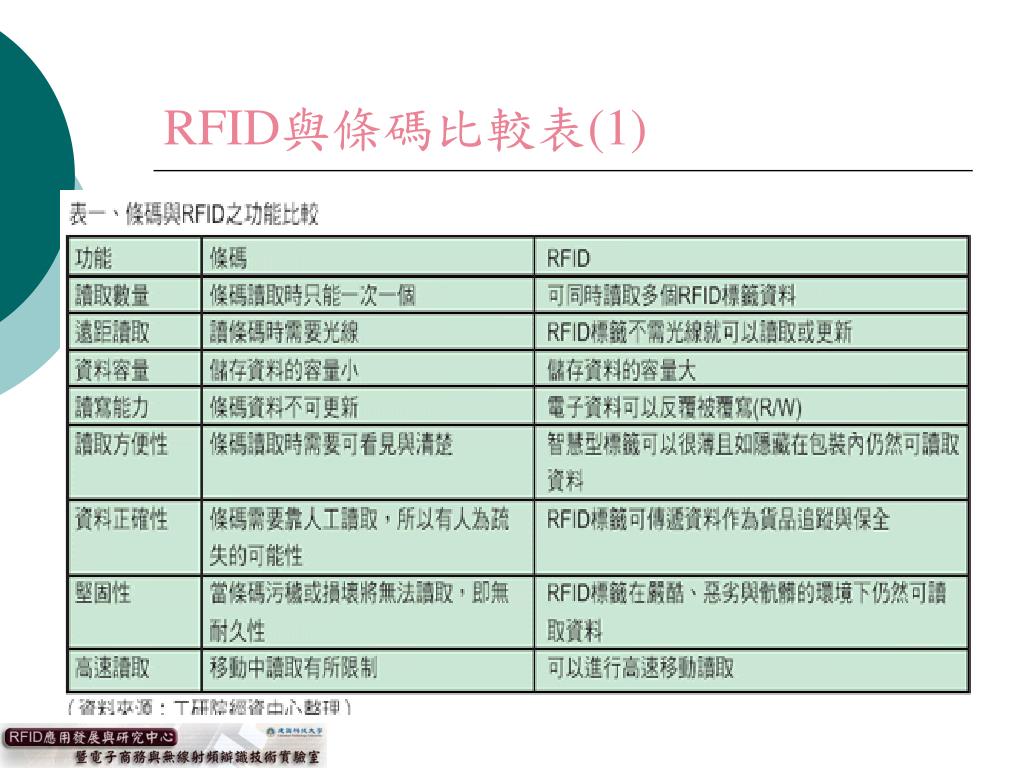

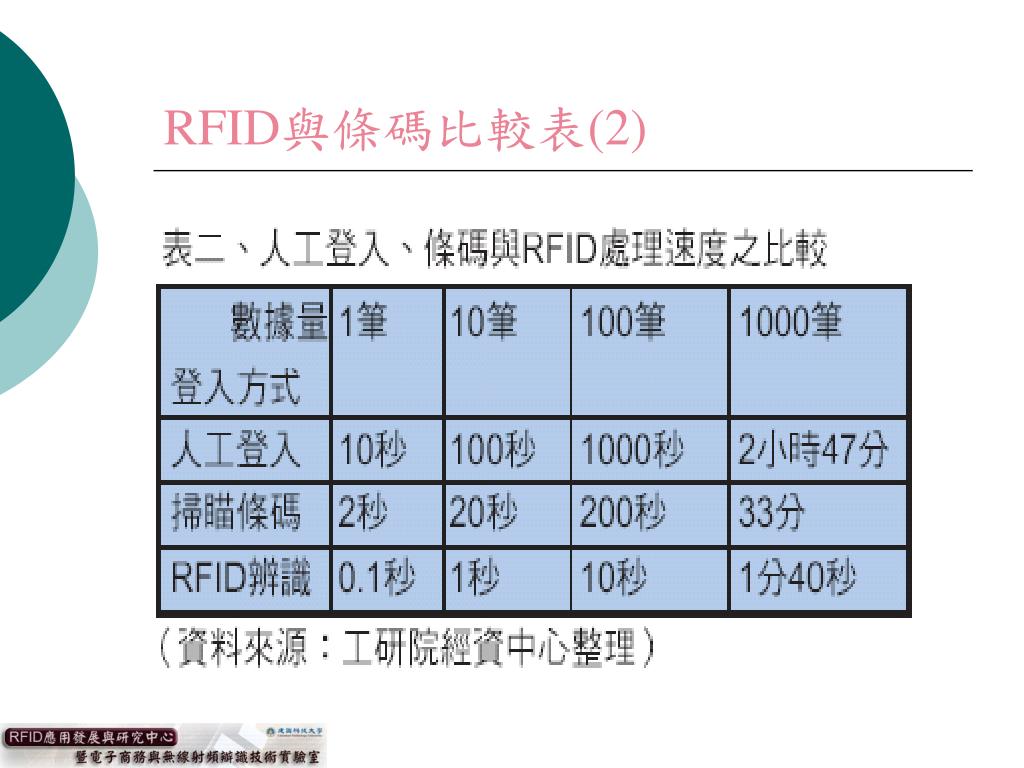

RFID與條碼之比較 • 條碼是唯讀的，需要對準、一次只能讀一個、且容易破損、易仿冒 • RFID是可讀寫的、使用時不需對準、同時可讀取多個、不容易損壞、 使用壽命常、 不易仿冒，可不需人力介入操作。
RFID系統的讀寫距離 • 目前，長距離的價格還很貴，因此尋找提高其讀寫距離的方法很重要。 • 影響Tag讀寫距離的因素包括天線工作頻率、讀取器的輸出功率、讀取器的接收靈敏度、 Tag的功耗、天線及諧振電路的Q值、天線方向、讀取器和Tag的耦合度，以及Tag本身獲得的能量及發送資訊的能量等。 • 大多數系統的讀取距離和寫入距離是不同的，寫入距離大約是讀取距離的40%～80%。
應用RFID的未來商店 Metro Future Store
發展RFID之瓶頸(1) (一) 隱私權問題： • RFID Journal和市場研究機構ABI，共同進行的一項名為「RFID Journal Live」的調查顯示「採用RFID技術最大的好處是可以對企業的供應鍊進行透明管理，有效降低成本，但最近RFID的安全性也非常令人關注，很多公司推出了增強安全性能的RFID 產品。」（http://www.rfidjournal.com/）因為沒有人會因為它使用起來方便而自願讓個人隱私權曝光。
發展RFID之瓶頸(2) (二) 失業問題： • 企業採用RFID系統後，將接手原來由人工完成的工作並進一步取代人工操作，其衍生而來的的問題，將是許多的勞工面臨失去工作的危機。
發展RFID之瓶頸(3) (三) 技術的突破： • 根據機構Auto-ID Center所做的一項調查顯示，即使貼上雙重Tag，RFID Tag仍有3％無法判讀；只貼一個標籤的吊牌則只有78％正確判讀。此外，射頻識別標籤與讀取機具有方向性及射頻識別訊號容易被物體所阻斷，亦為射頻辨識技術未來發展的一大挑戰。
發展RFID之瓶頸(4) (四)成本的降低： • RFID系統不論是Tag 、讀取器和天線可望隨著各大業者應用而使製造成本大幅降低，另外著名顧問公司麥肯錫分析指出，廠商不能只著眼於RFID未來價格下跌就垂涎不已，因為這項技術還需進行企業資源規劃（ERP）軟件升級，而這部份可能所費不貲。
發展RFID之瓶頸(5) (五)國際標準的制定與推行： • 標準化是推動產品廣泛獲得市場接受的必要措施，但射頻識別讀取機與標籤的技術仍未見統一，因此無法一體適用。而不同製造商所開發的Tag通訊協議，適用於不同的頻率，且封包格式不一。就目前看來，現在普遍使用的134KHz和13.56MHz因傳輸距離不夠長而限制了閱讀器和RFID標籤間的傳輸距離，使得若干標籤不能有效地被讀取，而跨越UHF頻段的最大問題是既有之絕大多數的RFID系統和Tag供貨商，以及設備無法支持UHF頻段。也因此，各公司、自動識別中心與國際標準組織都正致力於訂定射頻識別標籤的標準，以求所有的標籤能與任何讀取機兼容。
RFID 認證 南亞技術學院 葉明貴
RFID市場評估 • 無線射頻識識系統 • Radio Frequency Identification (RFID) • 此技術存在已久，直到Wal-Mart 對其供貨商要求後，RFID 才展現新的活力 • RFID的潛能及發展性 • 「二次IT革命」 • 產業調查分析公司Forrester Research 預測 • 2010年，將有超過400億個商品貼有RFID標籤，商機十分龐大
RFID市場評估 • Wal-Mart內部評估 • 當RFID產銷鏈被建立起來後，Wal-Mart在一年內省下的成本將高達83.5億美元 • 市場研究機構Gartner的報告指出 • 由於RFID逐漸被市場採納，包括相關硬體及軟體的建置將會在2006年底及2007年加速發展 • 預估到了2010年RFID的全球支出金額可達30億美元 • 美國市場研究機構 AMR Research 預測 • RFID在2013年產值可達$210億美元，年成長率約44.2%
RFID市場評估 • 根據AMR Research所作的RFID使用意願與現況調查顯示 • 針對500家美國企業 • 高達82%的美國企業計劃使用RFID • 有2/3↑的受訪企業正處於RFID的計劃、實施、評估或使用階段 • 預測：最快2008年RFID就會成為市場應用的主流
業界面臨人才問題 • CompTIA(美國電腦技術工業協會/Computing Technology Industry Association）於RFID World 2006 會議上發佈的最新調查結果顯示： • RFID技術的應用，受阻於技術人才的短缺 • 75%指出他們不相信RFID技術的人才庫已經很充足的說法，因為他們很難聘請到需要的人才 • 80%認為RFID人才的短缺會影響技術的推廣比2005年的53%提高許多，

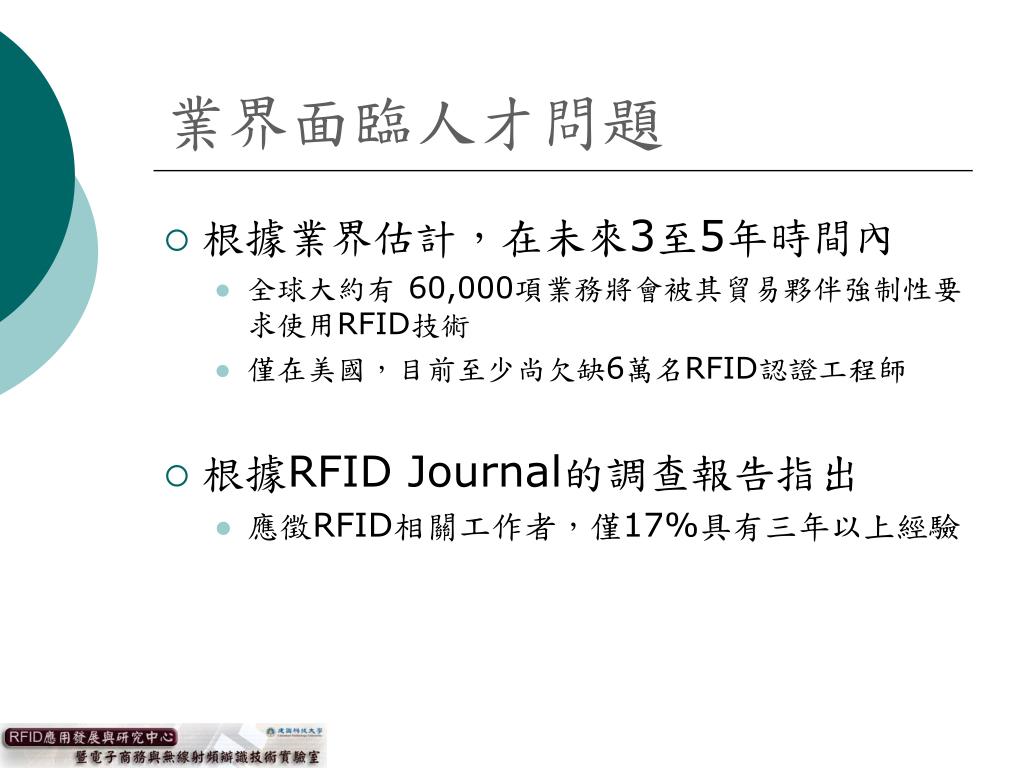

業界面臨人才問題 • 根據業界估計，在未來3至5年時間內 • 全球大約有 60,000項業務將會被其貿易夥伴強制性要求使用RFID技術 • 僅在美國，目前至少尚欠缺6萬名RFID認證工程師 • 根據RFID Journal的調查報告指出 • 應徵RFID相關工作者，僅17%具有三年以上經驗
RFID專業認證 • 為了填補這個人才空缺，CompTIA在一些相關業者的贊助與支持下展開了RFID專業認證專案 • 2006年3月28日正式推出RFID+認證 • 屬於RFID專業知識的驗證
RFID專業認證 • CompTIA • 成立於1980年 • 總部設於美國華盛頓，是全球性的電腦技術協會組織、全球最大的獨立認證機構 • 致力於協助全球資訊產業發展、政府資訊產業政策製定與技術認證的發展 • 目前在英國、德國、澳洲、日本、中國等十多個國家設有辦公室，會員包括Microsoft、IBM、Novell、NTT⋯等國際資訊產業領導廠商，遍佈102個國家，是全球資訊產業最具影響力的中立組織、非營利機構 • 為促進全球資訊產業發展及人才發展，不斷與政府、產業以及國際知名的學術單位合作，發展獨立的IT專業認證機制 • 目前為止，全球已有超過六百萬人取得CompTIA的認證，所推出的RFID+、Security+、Project+⋯等國際認證更深獲國際媒體及廠商認同

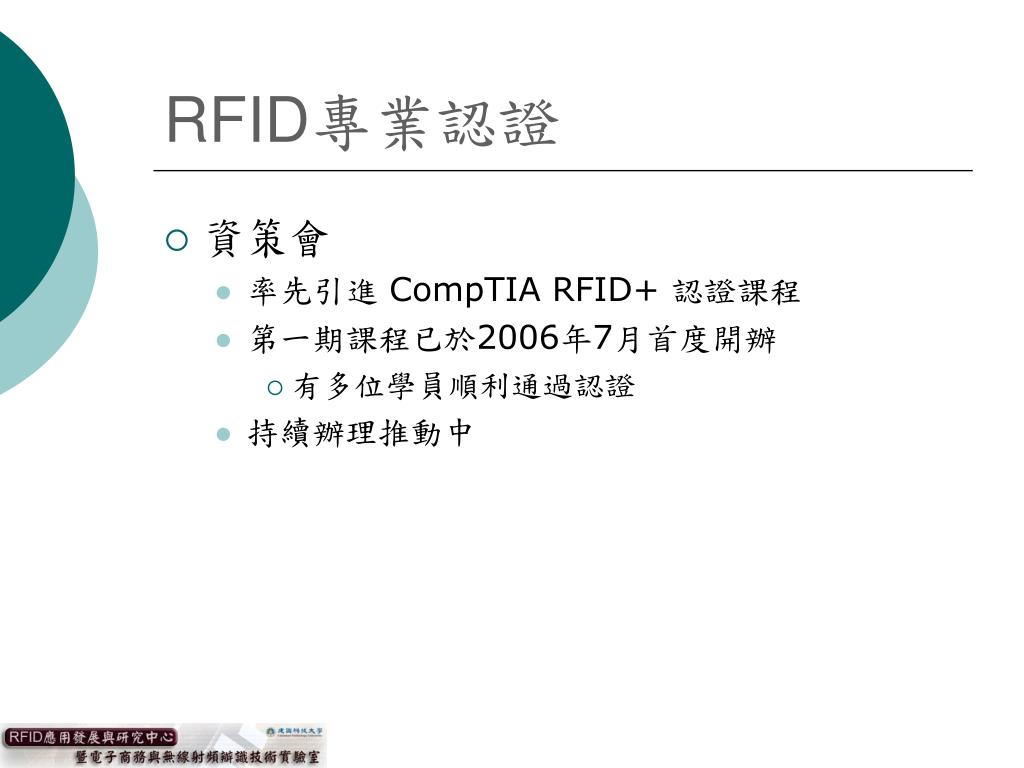

RFID專業認證 • 資策會 • 率先引進 CompTIA RFID+ 認證課程 • 第一期課程已於2006年7月首度開辦 • 有多位學員順利通過認證 • 持續辦理推動中
RFID專業認證 • 考試資格 • 想要考取CompTIA 的RFID+國際專業證照 • 必須具備基本的RFID知識 • 在RFID產業最好有6-24個月的工作經驗 • 同時工作內容最好曾經完成過下列事項 • 安裝、規劃、維護過RFID的硬體和軟體的裝置 • 現場的實地操作及分析 • 電子標籤的選擇、現場安裝、測試
RFID專業認證 • 認證項目 • 1.0 Interrogation Zone Basics 偵測器的基本認識 • 2.0 Testing and Troubleshooting 測試和故障檢修 • 3.0 Standards and Regulations 標準和規定 • 4.0 Tag Knowledge 電子標籤的知識 • 5.0 Design Selection 方案的設計和選擇 • 6.0 Installation 安裝 • 7.0 Site Analysis 現場的實地操作及分析（安裝前、中、後） • 8.0 RF Physics高頻的原理 • 9.0 RFID Peripherals RFID 的相關知識
RFID專業認證 • CompTIA RFID+認證測驗 • 考試編號為 #RF0-001 • 費用為美金237元
