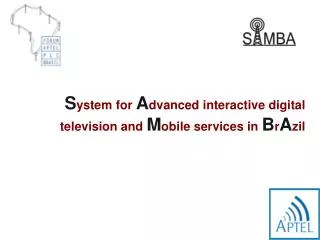

S ystem for A dvanced interactive digital television and M obile services in B r A zil

1. System for Advanced interactive digital television and Mobile services in BrAzil

2. O Projeto • Duração: 2 anos • Inicio: 01 deJaneiro de 2007 • Budget: € 2.018.907,00 • Recursos EU: € 1.577.435,00 • Consorcio: • CREATE-NET (Italy), coord. • APTEL (Brazil) • Axel Tech. (Finland) • Digilab (Italy) • Escola Politécnica da Universidade de São Paulo (Brazil) • Fraunhofer FOKUS (Germany) • Universidade de Fortaleza (Brazil) • TV Mirante (Brazil) • Telesystem Electronic (Brazil) TV Mirante Consortium Distribution Among Countries

3. O Foco Criar uma infra-estrutura para permitir às comunidades locais e cidadãos (incluindo a população de baixa renda) para acessar conteúdo orientado pela comunidade e serviços através dos canais de iDTV. • O principal objetivo do SAMBA é: • Principais diretrizes: • Desenvolvimento de uma plataforma aberta para permitir a criação de Canais iDTV enriquecido de conteúdo e serviços, para receptores fixos (TV) e móveis (celulares). • Análise dos Fatores Humanos e aspectos de usabilidade através da implementação de testes reais. • Identificação e estudo de soluções de baixo custo para equipamentos terminais (set-top box) para iDTV com interface PLC para canal de retorno. • Multi-plataforma de gestão de conteúdo que inclua tecnologia de iDTV e Internet.

4. WP7 – Dissemination (CN) WP3 – Requirements & Architecture(PUSP) WP2 – Human Factors & Usability (UNIFOR) WP6 – Test Bed and Trials (APTEL) Test Bed set up, trials and user acceptance WP5 - Community Access Channel (DIGILAB) Content Creation Factory, Data Presentation & Services Templates Primary & secondary users transnational requirements Functional and technical Requirements WP4 – Infrastructure (TELESYSTEM) PLC Network, Home and Mobile subsystem, SAMBOX WP1 – Management (CN) Organização do projeto

5. Canal de Retorno para iDTV • O canal de retorno é o principal problema de qualquer • implementação de de iDTV uma vez que para parte da população • o custo associado a esta facilidade pode ser proibitivo. • De maneira a alcançar também a população de baixa renda e prover acesso para os serviços associados a tecnologia iDTV, será necessário buscar soluções de baixo custo. No Samba a tecnologia Power Line Communications (PLC) será usada para o canal de retorno do Set-Top-Box receptor da iDTV.

6. Campos de Testes

7. Campos de Testes • Brasil – Barreirinhas, Maranhão • Como uma das aplicações da Vila Digital de Barreirinhas onde será instalada uma rede local utilizando a tecnologia PLC. • Italy – South Tirol • Utilizando projetos pilotos de PLC em fase de implementação pelas concessionárias distribuição de energia locais.

8. Barreirinhas-MA • Região dos Lençóis Maranhenses, a • 272 Km de São Luis • População: 39.699 • Urbana: 13.209 • Turismo e Comércio

9. Características • Projeto de dois anos • Atendimento a 150 pontos • VoIP (20 pontos) • Rede de acesso PLC em média e baixa tensão • Backbone de dados via Satélite (3 links) • Terminais (PCs) inclusos (c/ SW livre) • Suporte e manutenção à conectividade no período.

10. Abrangência

11. Diagrama esquemático

12. South Tyrol - campos de testes com rede PLC • Natz • - Cidade de 2500 habitantes • - Área rural • S.Andrea • Região de Bressanone • 1000 habitantes • Área Residencial • Bressanone • Cidade de 20.000 habitantes • Área industrial, residencial e comercial

13. Rede PLC – Projeto NATZ • Projeto Piloto de PLC da empresa de energia elétrica AE “Azienda Elettrica” de Bressanone. • Implantação de rede PLC em um trecho da rede elétrica de 500 metros com 10 usuários. • Linha ADSL de 2 Mbits como backbone, conectada na subestação elétrica de Natz via link de rádio. • 1 trecho de rede elétrica de Média Tensão de 500 m para a conexão de 2 (duas) subestações.

14. Rede PLC – Projeto S. Andrea • O projeto PLC para a empresa de energia elétrica AE “Azienda Elettrica” de Bressanone • Abrange a parte Sul de S.Andrea com a rede PLC • Linha ADSL como backbone, entregue na subestação S. Andrea via fibra ótica ou rádio link • Somente a rede de baixa tensão • Até 80 casas com um total de 250 famílias pode ser alcançada (na parte Sul da cidade) • A implantação da rede poderá ser iniciada em Setembro.

15. Rede PLC – Projeto NATZ - 5 pessoas tem o CPE (modem PLC) em casa - Todas as pessoas que são conectadas tem disponíveis de 800 a 1.200 Kbits de velocidade de banda.

16. Rede PLC – Projeto S. Andrea Projeto: Abrange todas as casas com o sinal PLC para conectar todas as pessoas interessadas

17. Rede PLC – Projeto Bressanone • O projeto PLC para a empresa de energia elétrica AE “Azienda Elettrica” de Bressanone • A AE distribui aquecimento através de encanamento para a cidade • Com a instalação dos tubos para aquecimento a AE colocou fibra ótica para telecomunicação • O PLC distribuirá conectividade dentro de um edifício, equipamentos PLC in-home. • Atualmente cerca de 150 casas são alcançadas pelas fibras com previsão de mais 100 estão planejadas.

18. Caracteristicas dos campos de testes
