מערכות טכנולוגיות

מבוסס על קורס וירטואלי של אורט ב: http://courses.aviv.org.il/sys/

ועל מצגת של ד"ר אנדריי ניימרק

slide2

ערכו רשימה של מערכות הסובבות אתכם

  • מערכות שונות סובבות את האדם
  • הכרות והבנה של מבנה ואופן תפקוד של מערכות עשויה לסייע לאדם:
  • לשרוד
  • לתפקד טוב יותר בחברה
  • לנצל את הישגי הטכנולוגיה
  • לקיים פיתוח בר קיימא
slide3

מהי מערכת?

שילוב של רכיבים הקשורים ביניהם ופועלים ביחד להשגת מטרה משותפת

slide4

סוגי מערכות

התבוננו בתמונות,

מיינו את המערכות המוצגות לקבוצות,תנו כותרת לכל קבוצה

slide5

סוגי מערכות

מערכות חברתיות

מערכות טכנולוגיות

מערכות טבעיות

slide7

סוגי מערכות

מערכות טכנולוגיות

מערכות משק

מערכות טבעיות

מערכותחברתיות

מכשירים ומכונות שיוצרו בידי האדם לשם פתרון בעיות

עוסקות בתכנון וביצוע פתרונות לבעיות כלליות של תושבי מדינה

עוסקות בפעילות ויחסי גומלין בין בני אדם וארגונים חברתיים

מתארות את העולם הטבעי ותופעות טבע

slide9

מהי מערכת טכנולוגית?

נבֶנה את ההגדרה באמצעות המאפיינים שלה:

פרי מחשבה ומעשה ידי אדם

מערכת מיזוג אוויר ביתית

slide10

תפקידן של מערכות טכנולוגיות בחיינו

חיינו כיום במאה ה- 21 שונים מאוד מחייהם של בני אדם בעבר הרחוק.

השוו את המערכות ששימשו את הנער הקדמון לאלו המשמשות נער בימינו.

נער בימינו אלה

נער קדמון בתקופת האבן

slide11

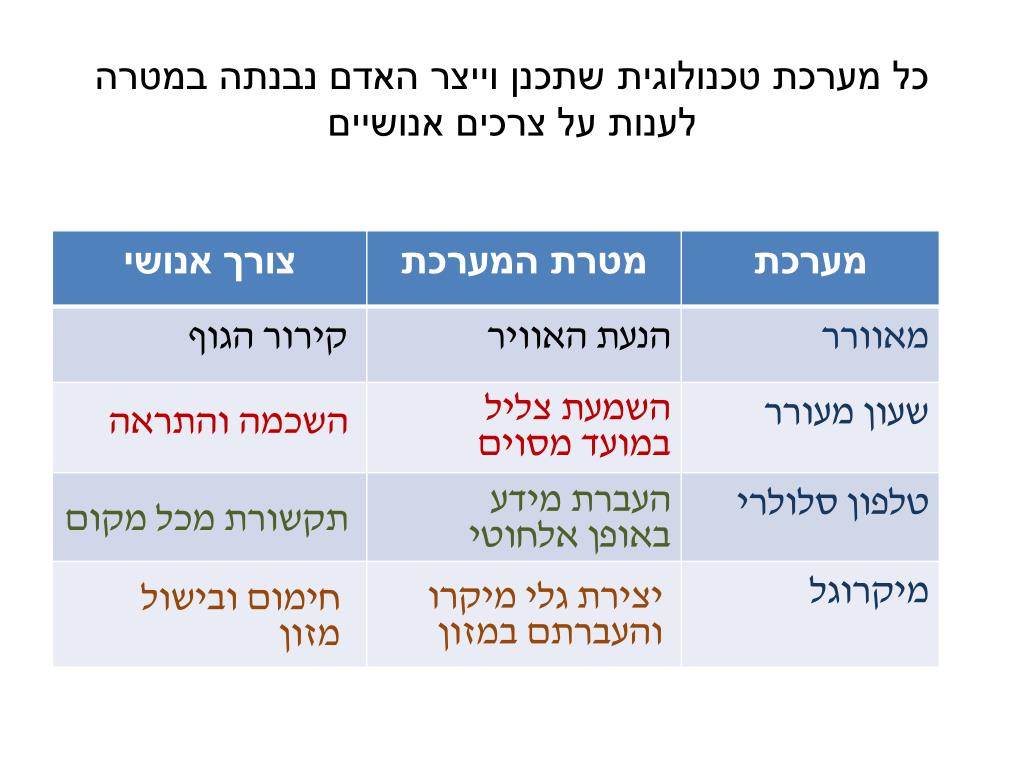

כל מערכת טכנולוגית שתכנן וייצר האדם נבנתה במטרה לענות על צרכים אנושיים

השמעת צליל במועד מסוים

השכמה והתראה

העברת מידע באופן אלחוטי

תקשורת מכל מקום

יצירת גלי מיקרו והעברתם במזון

חימום ובישול מזון

slide12

מהי מערכת טכנולוגית?

נבנֶה את ההגדרה באמצעות המאפיינים שלה:

פרי מחשבה ומעשה ידי אדם

נועדה להשיג מטרה העונה לצרכים אנושיים

כמה מזון ניתן לשמר!!

מערכת קירור נפרדת לתא הקירור ולמקפיא

slide13

האם זו מערכת?

מה צריך לעשות כדי להפוך אותה למערכת?

slide14

מהי מערכת טכנולוגית?

נבנֶה את ההגדרה באמצעות המאפיינים שלה:

פרי מחשבה ומעשה ידי אדם

נועדה להשיג מטרה העונה לצרכים אנושיים

שילוב של רכיבים המאורגנים ופועלים בתיאום

יש להרכיב את כל הרכיבים יחד באופן מתאים כדי שהמערכת תתפקד ותושג המטרה

slide17

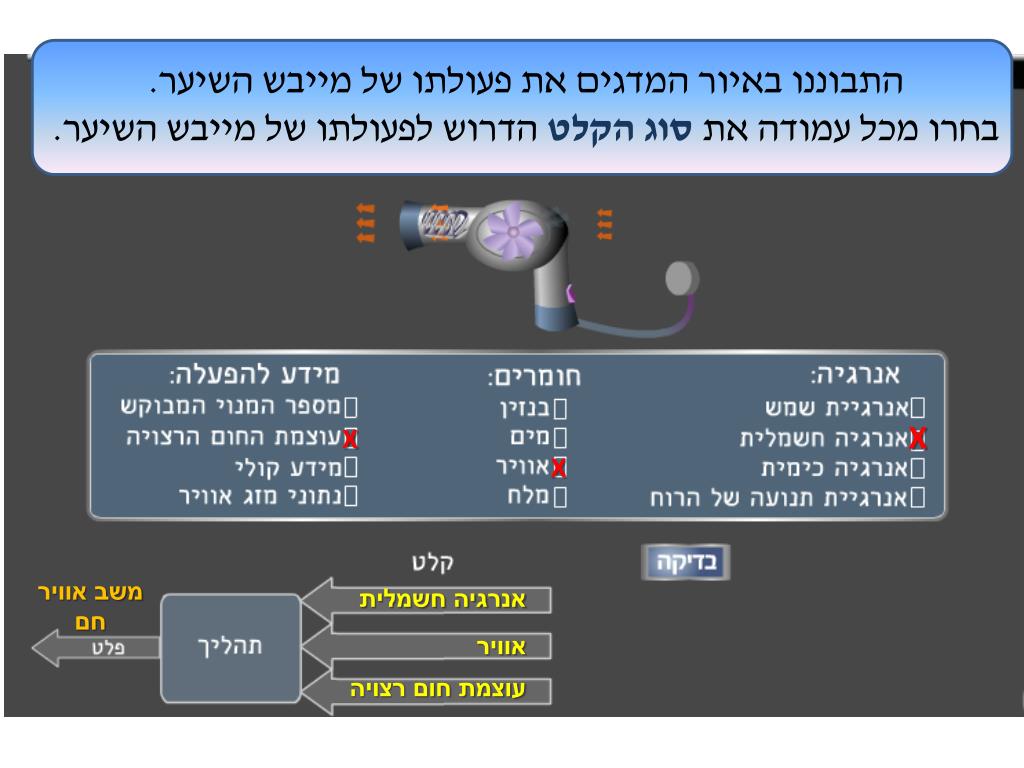

התבוננו באיור המדגים את פעולתו של מייבש השיער. בחרו מכל עמודה את סוג הקלט הדרוש לפעולתו של מייבש השיער.

X

X

X

משב אוויר חם

אנרגיה חשמלית

אוויר

עוצמת חום רצויה

slide18

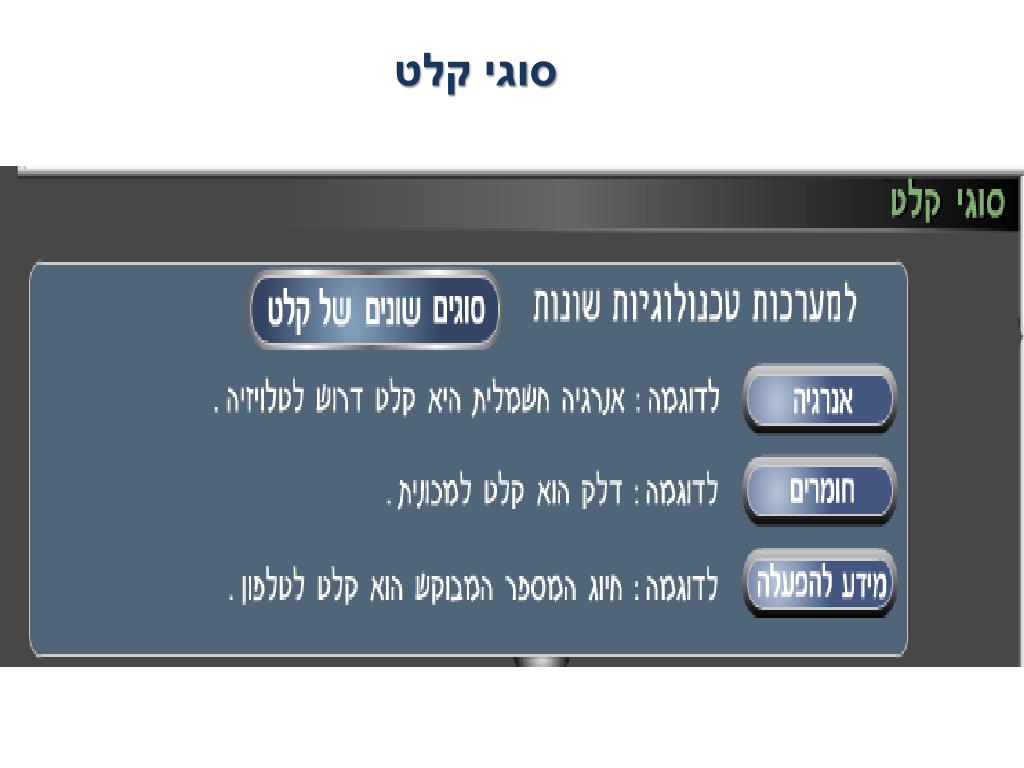

יש מערכות טכנולוגיות שבהן ניתן למצוא את שלושת סוגי הקלט

יש מערכות טכנולוגיות שיש להם רק שני סוגי קלט.

יש מערכות טכנולוגיות שיש להם רק סוג קלט אחד

אנרגיה חשמלית

אנרגיה חשמלית

אנרגיה (חשמלית)

אנרגיה (חשמלית)

איזה סוג קלט נדרש תמיד להפעלת מערכות טכנולוגיות?

קוד סודי והוראות הפעלה

מים ואבקת כביסה

קביעת טמפ' רצויה ותוכנית

אנרגיה חשמלית

אנרגיה (מהשמש)

slide19

סוגי תהליכים במערכות טכנולוגיות

עיבוד חומרים

המרות אנרגיה

עיבוד מידע

slide21

הפלט במערכות טכנולוגיות

סוגי הפלט שהמערכת מפיקה תלויים בסוגי הקלט שמוזנים למערכת ובתהליכים שבה.

מזון קצוץ

רעש

פלט לא רצוי

תנועה

רעש

מידע, קולות, תמונות,

חום

slide22

מודל המערכת

הם

הם

הם

יכולים להיות כמה

יכולים להיות כמה

כמו

יכולים להיות כמה

כמו

slide24

מהי מערכת טכנולוגית?

נבנֶה את ההגדרה באמצעות המאפיינים שלה:

פרי מחשבה ומעשה ידי אדם

נועדה להשיג מטרה העונה לצרכים אנושיים

שילוב של רכיבים המאורגנים בסדר מסוים ופועלים בתיאום

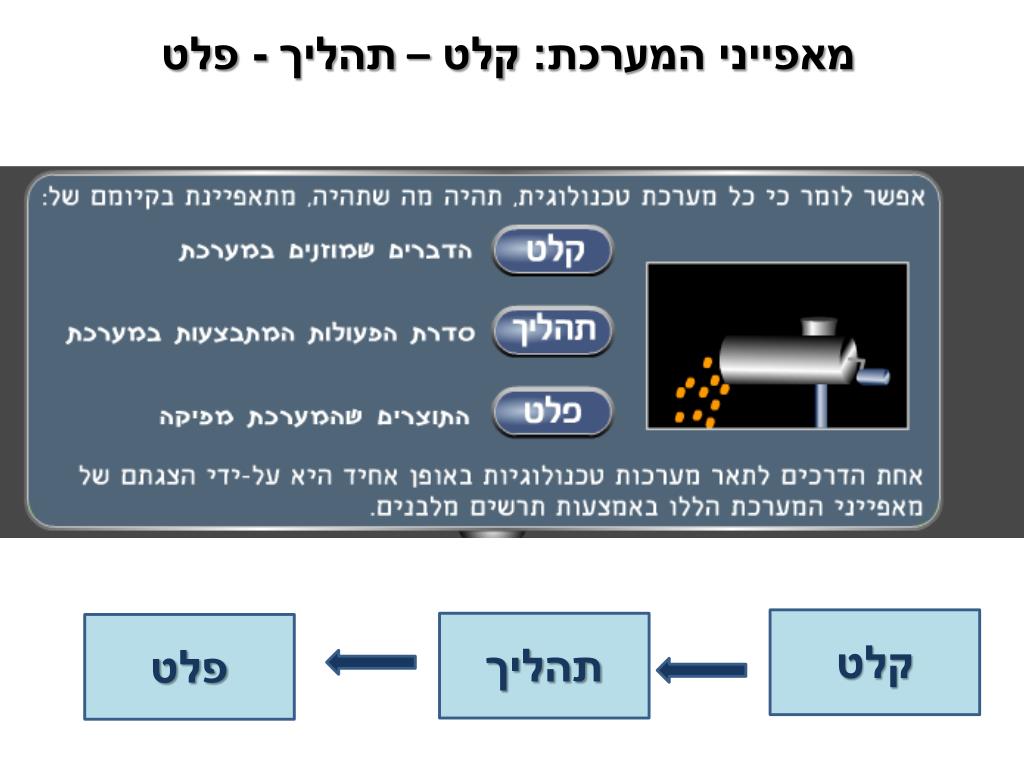

ניתנת לתיאור באמצעות קלט-תהליך-פלט

slide26

התבוננו באיור המחשב וזהו את תת המערכות המרכיבות אותו ומאפשרות את פעילותו

slide27

פירוק המערכת לתת מערכות מאפשר:

  • להציג את הקשר בין מבנה המערכת לתפקודה
  • להציג את הקשר בין תת המערכות
  • לאתר תקלות בתפקוד המערכת

לתרגול איתור תקלות

slide28

מהי מערכת טכנולוגית?

נבנֶה את ההגדרה באמצעות המאפיינים שלה:

פרי מחשבה ומעשה ידי אדם

נועדה להשיג מטרה העונה לצרכים אנושיים

שילוב של תת מערכות ורכיבים שלכל אחד תפקיד מוגדר, המאורגנים בסדר מסוים ופועלים בתיאום באופן סינרגטי

ניתנת לתיאור באמצעות קלט-תהליך-פלט

תקלה ברכיב אחד יכולה לפגום בתפקוד המערכת כולה

מערכת לטיהור מים אפורים

כתבו הגדרה למערכת טכנולוגית על בסיס המאפיינים שלה.

slide30

בקרה במערכות טכנולוגיות

מי שולט בהתחלת פעולת הקומקום?

כיצד?

מי שולט בהפסקת פעולת הקומקום?כיצד?

slide31

בקרה במערכות טכנולוגיות

כיצד נפסקת שאיבת המים?

מי שולט בהתחלת פעולת מכונת הכביסה?

מי קובע איזו תוכנית ובאיזו טמפרטורה תופעל?

כיצד נפסק החימום בטמפרטורה המתוכננת וכיצד היא נשמרת?

slide32

מהי בקרה?

תהליך של שליטה על הקלט או על התהליכים המתבצעים במערכת, כדי להשיג פלטים רצויים.

  • הבקרה יכולה להיעשות על ידי:
  • האדם באופן ישיר
  • מערכת אוטומטית שבה תהליך הבקרה מבוצע על ידי סדרת הוראות הפעלה מתוכננות מראש. (לעיתים הפעלה ובחירת פעולה ע"י האדם)
  • מערכות עם משוב המבקרות את עצמן על ידי תיקון סטיות בפעולת המערכת בהתאם לפלט המתקבל מהמערכת או מתת המערכות שלה.
slide33

מיינו את המערכות לפי אופן הבקרה שלהם:

  • בשליטת האדם בלבד - א
  • מערכת אוטומטית לפי הוראות מתוכננות - ט
  • מערכת אוטומטית עם משוב ותיקון עצמי - מ

תאורה מתמדת שמש או בנורות חשמל

slide34

מ

ט

ט

א

ט

ט

א

בקרת תאורה מתמדת: שמש או נורות חשמל

מ

מ

מ

א

ט

slide37

הבקרה בקומקום חשמלי

חימום

אנרגיה חשמלית

מים רותחים

מים

שימוש בצמד חומנים

איסוף מידע על הטמפרטורה של המים

העברת מידע להפסקת פעולת החימום

אם המים רותחים...אז הפסק חימום

השוואה והחלטה

מידע על טמפרטורת הרתיחה של המים

slide38

מנגנון הבקרה- צמד חומנים

לוח העשוי משתי מתכות השונות במידת ההתפשטות התרמית שלהם.

עם החימום מתארכת מתכת אחת יותר מן השניה וגורמת לשינוי בצורת הלוח , לניתוק מגע במעגל החשמלי ולפתיחתו.

slide39

חממת ורדים שמוארת בעוצמה קבועה בסיוע מחשב מפיקה פרחים בכמות פי ארבעה מחממות רגילות.

מערכת התאורה נעזרת בהוראות מחשב המדליקות ומכבות נורות בהתאם לעצמת האור הדרושה במהלך היממה

מתוך דבר המערכת, אורט

slide40

אור מהשמש

הארהבחממה

עוצמת אור בחממה

חיישן אור

אור נורות

מידע על עוצמת אור רצויה בחממה

מידע על הפלט:עוצמת האור בחממה

א

אם

ב < א

אזהעבר מידע לכיבוי הנורות

ב

אם

ב > א

אזהעבר מידע להדלקת הנורות

מערכת בקרה ממוחשבת

אם

ב = א

אזהעבר מידע לשמירת המצב הקיים

מתוך דבר המערכת, אורט

slide41

ערכו השוואה בין תהליכי הבקרה של המערכות בטבלה.

פרטו את פעולות הבקרה המתאימות לכל מערכת.

מתוך דבר המערכת, אורט

slide43

נתוני אנרגיה במכונת כביסה:

כביסה נקיה

המרת אנרגיה ל:

חום (טמפ' רצויה)

תנועה (סיבובי תוף)

רעש

אנרגיה חשמלית

מידע: תוכנית וטמפ'

חום

מים וסבון

מים "אפורים"

  • בתכנון המערכת כך שתפעל ביעילות יש לקחת בחשבון את:
  • המתח להפעלת מכשירי חשמל
  • ההספק (כמות אנרגיה ביחידת הזמן) של פעולת מכונת הכביסה
  • הנצילות המיטבית: יחס בין עבודה שהמערכת ביצעה (אנרגיה מועילה) לאנרגיה מושקעת (יש איבוד אנרגיה להתנגדות חשמלית, חיכוך מכאני המתבטאים בפיזור חום לסביבה)
slide44

פתרונותלצמצום הנזקים

  • לפעולתן של מערכות טכנולוגיות השפעה על הסביבה ועל החברה
  • השפעות:
  • סביבה
  • חברה
  • השפעות:
  • סביבה
  • חברה

פלט רצוי

תהליך

סוגי קלט

צרכים

פלט לא רצוי

slide47

האם הבעיה בקלט?

slide48

לאיתור תקלות יש להכיר את תת המערכות של המערכת הטכנולוגית ואת הקשרים ביניהן

slide50

לאיתור תקלות יש להכיר את תהליכי הקלט – תהליך – פלט של כל תת מערכת

היש תקלה בתת מערכת זו?

slide51

לאיתור תקלות יש להכיר את תהליכי הקלט – תהליך – פלט של כל תת מערכת

היש תקלה בתת מערכת זו?

slide52

לאיתור תקלות יש להכיר את תהליכי הקלט – תהליך – פלט של כל תת מערכת

היש תקלה בתת מערכת זו?

slide54

מערכת למדידת תנועה

אנרגית אור

הצגת מידע

אנרגיה חשמלית

מידע: הפעלת התוכנה

תת מערכות ורכיבים

slide55

מערכת למדידת תנועה

פנס

אנרגית אור

מחשב עם תוכנת

Audasity

(עיבוד מידע)

סביבון(תנועה)

אנרגיה תנועה

אנרגית אור

אור

מוחזר

הצגת מידע

אנרגיה חשמלית

זרם חשמלי בפולסים

תא שמש

(המרת אנרגית אור לחשמלית)

כבל "עובד"

(העברת זרם חשמלי)

מידע: הפעלת התוכנה

זרם חשמלי בפולסים

slide56

דיון

  • אלו מושגים ורעיונות בטכנולוגיה ניתן ללמד באמצעות המערכת למדידת תנועה?
  • אלו היבטים מדעיים באים לביטוי במערכת?
  • אלו שימושים ניתן לעשות במערכת מדידת התנועה בלימודי המדעים?
