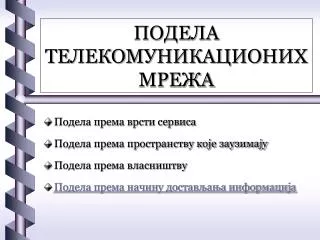

ПОДЕЛА ТЕЛЕКОМУНИКАЦИОНИХ МРЕЖА

1. ПОДЕЛА ТЕЛЕКОМУНИКАЦИОНИХ МРЕЖА Подела према врсти сервиса Подела према пространству које заузимају Подела према власништву Подела према начину достављања информација

2. Подела према врсти сервиса • Телефонске мреже (аналогне, дигиталне и мобилне) • Рачунарске мреже ( LAN-локалне, MAN-градске WAN-регионалне, националне и глобалне) • Радиодифузне и TV мреже • Интегрисане мреже (обједињују карактеристичне сервисе) N-ISDNускопојасне интегрисане мреже (пренос телефонских и сигнала података) B-ISDN широкопојасне интегрисане мреже (пренос телефонских, сигнала података и покретне слике) Radosavljević Zlatko

3. Подела према пространству • Минијатурне-повезивање ТК подсистема унутар једног чипа или унутар једне штампане плочице • Мале-телефонске централе и рачунари • Средње-простор једне зграде или малог насеља • Велике-обухватају град и шире градско подручје • Огромне-обухватају регију, државу, континент или свет Radosavljević Zlatko

4. Подела према власништву • Јавне-доступне свим становницима једне државе под одређеним условима, једнаким за све • Приватне-доступне ограниченој групи корисника, организација. Када су организације велике, ове мреже имају функционалну, уску, намену (војска, полиција, железница) Radosavljević Zlatko

5. Подела према начину достављања информација • Дифузне-Радиодифузне и рачунарске мреже • Комутационе-телефонска, телеграфска... Radosavljević Zlatko

6. Дифузне ТК мреже • Код дифузних мрежа имамо само крајње чворове који су везани за један центар • За спојне путеве узимају се квалитетни медијуми за пренос као што су магистрале или радио простор Корисник Корисник Корисник Корисник Крајњи чвор Крајњи чвор Крајњи чвор Заједнички центар Radosavljević Zlatko

7. Дифузне ТК мреже Крајњи чвор Крајњи чвор Корисник Крајњи чвор Крајњи чвор Корисник Корисник Корисник Крајњи чвор Крајњи чвор Корисник Заједнички центар Корисник Radosavljević Zlatko

8. Комутационе мреже • Код комутационих мрежа имамо 2 врсте чворова: - Транзитне- везане само за друге чворове - Крајње- везане и за друге чворове и за кориснике Radosavljević Zlatko

9. Комутационе мреже Приступни пут Спојни пут Крајњи чвор В Транзитни чвор А Radosavljević Zlatko

10. Комутационе мреже • Комутационе мреже деле се на: • Мреже са комутацијом кола • Мреже са комутацијом порука • Мреже са комутацијом пакета • Мреже са комутацијом ћелија Radosavljević Zlatko

11. Мреже са комутацијом кола Пример ове мреже је телефонија. Ако корисник А жели да оствари везу са корисником В, он то остварује у 3 фазе: • Успостављање везе • Пренос информација • Раскидање везе Radosavljević Zlatko

12. Мреже са комутацијом порука • Заснива се на принципуускладишти па пренеси • Сви чворови у мрежи поседују меморију • Постоје исте три фазе као код комутације кола, али се веза успоставља између два суседна чвора 2 3 4 1 5 Radosavljević Zlatko

13. Мреже са комутацијом пакета • Код овог начина преноса сигнала поруке се деле на више мањих порука тако да их преносимо део по део. • Њих називамо пакетимаили јединицама података. • Пакети се обележавају бројевима због неједнаког ритма пристизања. • Имамо две варијанте: 1. Виртуелно коло 2. Датаграм Radosavljević Zlatko

14. Мреже са комутацијом пакета • Постоји виртуелно коло • Успостављање везе на захтев једног корисника • Постоје 2 фазе: • Размена кратких порука ради утврђивања пута • Пренос података Radosavljević Zlatko

15. Мреже са комутацијом пакета Датаграм-аналогија писма: • Сваки пакет путује посебно кроз мрежу • Пакети стижу са поремећеним редоследом, приме се сви пакети и на крају се сређују у правилан распоред 4 3 2 1 Radosavljević Zlatko

16. Мреже са комутацијом ћелија • Код мрежа са комутацијом ћелија принцип рада исти је као код мрежа са комутацијом пакета, с тим да су пакети сви истог трајања и јако кратки. Прва страна Radosavljević Zlatko
