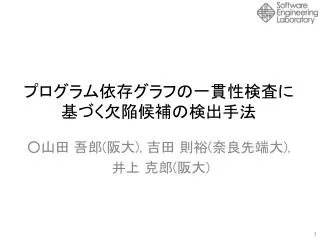

  1. プログラム依存グラフの一貫性検査に基づく欠陥候補の検出手法プログラム依存グラフの一貫性検査に基づく欠陥候補の検出手法 ○山田 吾郎(阪大), 吉田 則裕(奈良先端大), 井上 克郎(阪大)

  2. 背景 • イディオム • 特定の処理を実現するための実装のパターン[1] • イディオムの実装に誤り(違反)が生じ得る • 一部が欠落[2] • 順序の誤り • 識別子名の変更漏れ open(d); : read(d); : : open(c); : read(c); : close(c); open(a); : read(a); : close(a); open(b); : read(b); : close(b); イディオムの違反を自動で検出したい [1]石尾 隆ら. シーケンシャルパターンマイニングを用いたコーディングパターン抽出. 情報処理学会論文誌,2009 [2]A. Wasylkowski et al., Detecting object usage anomalies. In Proc. of ESEC/FSE 2007, 2007

  3. 関連研究 • 欠陥の自動検出に関連する2つの研究を紹介 PR-Miner[1] JADET[2] メソッド内で同時に出現することの多いメソッド呼び出し文の集合 オブジェクトの使い方を 表すグラフ イディオム 誤実装 イディオム 誤実装 open(c); read(c); f.close() close() open(c); : read(c); f.open(“?”); f.read(); g.close(); read() f.read() open() f.open() 誤実装 [1] Z. Li et al., PR-Miner: Automatically extracting implicit programming rules and detecting violations in large software code. In Proc. of ESEC/FSE 2005, 2005 [2]A. Wasylkowski et al., Detecting object usage anomalies. In Proc. of ESEC/FSE 2007, 2007

  4. 関連研究:PR-Miner • イディオムの抽出 • ソースコード中のメソッド内の文の集合にアイテムセットマイニングを適用 • 順序を持たない集合の集合から、頻出する部分集合を抽出する手法 • 欠陥の検出 • 抽出した頻出部分集合と、そのサブセットの出現数を比較 • サブセットのみ出現するメソッドが少数であれば、欠陥の候補とする read(b); : open(a); : close(a); read(a); : open(a); : close(a); read(a); : open(a); : close(a); open(a); : read(a); : close(a); read(b); : open(b); : close(a); open(a); : read(a); : close(a); マイニング 出現比の計算 close() open(a); : read(a); : close(a); close(a); : open(a); : read(a); read() open(d); : read(d); 4 4 4 4 open() 1

  5. 関連研究: JADET • イディオムの抽出 • 1つのオブジェクトに着目し、その使い方をグラフ化 • 頂点はラベルなし、辺のラベルが文 • 頻出する部分グラフがイディオム • 欠陥の検出 • 頻出する部分グラフとほとんど同じであるが、一部が欠落しているものが少数であれば、欠陥の候補とする <enter> public HogegetHoge(){ Hogeresult = new Hoge(); for (inti=0; i<3; i++){ result.add(i); } return result; } result<init> <exit> result.add(i)

  6. 関連研究: 問題と解決方法 • イディオムのモデル化の段階で情報を削る • 制御構造 • 文の順序 • データ依存関係 • 誤検出の割合が高くなる • 検出できない欠陥が増える • プログラムの文の間に生じる関係を多く取得すれば、より高精度に欠陥を検出できるのではないか？

  7. 提案手法 • イディオムの抽出の対象はプログラム依存グラフ(ProgramDependence Graph) • 文間の依存関係を表現したグラフ • イディオムはPDG上で頻出部分グラフとして現れる • PDGを用いることで違反の原因を細かく特定できる ＰＤＧの構築 イディオムの抽出 違反の検出 ------ - -- ------ --- --- --------- -- - -- ------ --- --- --------- --- - -- ------ --- --- --------- ソースコード PDG

  8. プログラム依存グラフ • プログラム依存グラフ(ProgramDependenceGraph)とは • プログラム中の文の間における関係を表現した有向グラフ • グラフの構成要素 • 頂点: プログラムの文・条件式 • 辺:データ依存関係・制御依存関係 1 1:inti = 0; 2:i = method(); 3: if ( i > 0) 4:..i = x; 5: y = i; 2 3 4 5

  9. プログラム依存グラフ: 制御依存辺 • ある文と、その文が実行されるか決定する文の間の関係 • 2つの文 S, T間で2つの関係が成立 • S が条件文 • T が実行されるかどうかは、Ｓ の判定結果に依存 1 1:inti = 0; 2: i = method(); 3: if ( i > 0) 4:..i = x; 5: y = i; 2 3 4 5

  10. プログラム依存グラフ: データ依存辺 • ある変数が参照される文と、その変数が定義された文の間の関係 • 2つの文 S, T間で変数 vに関する3つの関係が成立 • Sでvが定義される • Tでvが参照される • S から Tへ途中で変数 vを再定義している文が存在しない経路が存在 1 文1の内容を変更 1:inti = 0; 2:i = method(); 3: if ( i > 0) 4:..i = x; 5: y = i; 2 3 4 文2,4どちらの値か 実行しないとわからない 5

  11. イディオムの抽出 • ソースコードからPDGを構築 • PDGの集合から頻出部分グラフを抽出 • グラフパターンとみなす最小のノード数を設定 • 頻出部分グラフをグラフパターンとよぶ • グラフパターンはソースコード上でイディオムに対応 --- - -- ------ --- --- --------- ＰＤＧの構築 頻出部分グラフの抽出 --- - -- ------ --- --- --------- --- - -- ------ --- --- --------- ソースコード PDG グラフパターン

  12. 欠陥候補の検出: グラフパターンの変種 • あるグラフパターンに対し，その部分グラフをグラフパターンの変種(Variants)と呼ぶ • 1つのグラフパターンに対し、複数の変種が存在し得る • PDGにグラフパターンが出現するならば、その変種が必ず出現する • その逆は真ではない • PDGに変種が出現しても、そのグラフパターンが出現するとは限らない 部分グラフ

  13. 欠陥候補の検出: 欠陥の可能性が高い変種 • 多数のPDGで出現するグラフパターンについて • 変種のみ出現するPDGが少数の場合，欠陥の可能性が高い 文が欠落 パターンが出現 = 変種も出現

  14. 欠陥候補の検出: パターン違反(1/2) • 相関ルール(association rule)の確信度Cを用いる • 相関ルール　P1⇒P2 • グラフパターンP1,P2について, あるPDG中でP1が出現するとき，P2も出現するというルール • 確信度C: P1が出現するとき，P2も出現する条件付確率 P1, P2ともに出現するPDGの数 C= P1の出現するPDGの数 パターンが出現 = 変種も出現

  15. 欠陥候補の検出: パターン違反(2/2) • 確信度Cが1.0でなく，ある閾値以上であればパターン違反として検出 • 閾値は任意に設定 P1, P2ともに出現するPDGの数 C= P1の出現するPDGの数 P2 P1 P2が出現するPDGの集合 P1が出現するPDGの集合 パターン違反

  16. 使用例 • 提案手法のツールを試作し、MASUを対象に実験 • 100574行,4345メソッド,最小ノード数:5, 最小確信度: 0.9 • パターン:893, 欠陥候補:27 if (this.alreadyResolved()) { return this.getResolved(); } /* 省略 */ final intfromLine = getFromLine(); final intfromColumn = getFromColumn(); Class: UnresolvedBinominalOperationInfo Method: resolve() 欠落 MetricsToolSecurityManager.getInstance().checkAccess(); if ((null == usingClass) || (null == usingMethod) || (null == classInfoManager) || (null == methodInfoManager)) { throw new NullPointerException(); } if (this.alreadyResolved()) { return this.getResolved(); } /* 省略 */ final intfromLine = getFromLine(); final intfromColumn = getFromColumn(); Class: UnresolvedCatchBlockInfo他13箇所 Method: resolve()

  17. 評価実験計画(1/2) • 手法の有効性を評価するため実験を行う • オープンソース・プロジェクトのリポジトリを対象 • 欠陥が修正されたと考えられるリビジョン(revN)を検出 • コミットログを参考 • Bugzillaを利用 • revNとその直前のリビジョンrevN-1に対し手法を適用 • revN-1でのパターン違反がrevNでパターンになっているか調査 • 以下の2点で評価 • 修正された欠陥をどれだけ検出できるか(再現率) • 欠陥候補に対する欠陥の割合(適合率)

  18. 評価実験計画(2/2) • revN-1 • revN 修正

  19. まとめと今後の課題 • まとめ • イディオムの誤実装をすることがある • PDGをもとに欠陥の候補を自動的に検出する手法を提案した • ツールを試作し、ソフトウェアに適用したところ欠陥を発見できた • 今後の課題 • 手法の評価 • PDGの軽量化 • PDGの計算コストは非常に高い • 検出結果のランキング・フィルタリング手法 • 他の検出手法(ツール)との検出結果の比較
