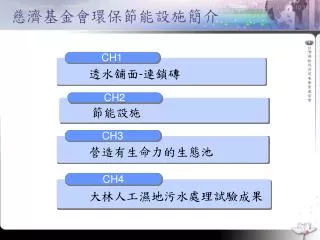

  1. CH1 CH2 CH3 CH4 透水舖面-連鎖磚 節能設施 營造有生命力的生態池 大林人工濕地污水處理試驗成果 慈濟基金會環保節能設施簡介

  2. 1.1 CH1 上人的期許 透水性舖面 1.2 1.3 連鎖磚的生態概念 連鎖磚的舖設工法

  3. 1.1 上人的期許 (1)「走路要輕．怕地會痛」 放輕每個腳步，疼惜每一寸土地，這是何等慈悲的情懷。當大地受創、人類受災，更需要細心用愛疼惜人與大地。

  4. 1.1 上人的期許 (2)上人曾以大小乾坤的觀念教育大眾 「人類需要健康的皮膚……大地這個大乾坤和我們身體的小乾坤是一樣的……以前都有保留讓土地呼吸的空間，現在土地要喘息的空間都沒有了……」 (3)敬畏天地、護愛地球 上人期許眾人要有敬畏天地、護愛地球之心，如此世間才能風調雨順，人人平安幸福。

  5. 1.2 連鎖磚的生態概念 (1)「讓水回到大地、回到土壤中！」 (2)透水化設計，藉由乾砌舖面的間隙和透水的砂石層，讓舖面具有透水功能。雨水可滲透至地下； 反觀柏油、混凝土舖面，其透水性差。 因此，為配合此生態概念慈濟所採用之連鎖磚施工工法為「乾式施工法」。 連鎖磚舖面 混凝土舖面

  6. 1.3 1.3.1 1.3.2 1.3.3 1.3.4 1.3.5 透水設施-連鎖磚(舖設工法) 放樣、整平、舖設級配 舖設二分碎石 舖設地磚 填充縫隙砂 夯實、掃除餘砂

  7. 1.3.1 放樣、整平、舖設級配 1.基地先進行粗整地，依圖說進行平面範圍及高程放樣，拉基準線，並將底土整平夯實。 2.依圖說規定之厚度及坡度舖設級配。 3.夯實碎石級配基礎，夯實後乾密度需大於90%以上。

  8. 3.2.2 舖設二分碎石 1.在整平之碎石級配基礎上舖設5cm 厚之二分碎石。 2. 路面須滾壓平坦，不得有凹凸不平之現象。 3.二分碎石不可含土石、植物等其他物質。 4.設置水平基準線後整平夯實，整平後不得踐踏。

  9. 3.2.3 舖設地磚 1.標定基準線，並依設計圖樣正確依次向前舖設連鎖磚。 2.舖設時以橡皮鎚由磚之側面敲實或以一字螺絲起子調整縫隙，務求磚面平整及磚縫緊密整齊，不得移動二分碎石。 3.以小型震動機壓實完成之舖面，震動機之規格為5HP震動面470X600mm。以每小時10公里速度震動。 4.檢查舖面是否平坦。

  10. 3.2.4 填充縫隙砂 1.將細砂灑在已舖設完成之舖面上，來回掃動使細砂填滿間隙。 2.填縫砂應為堅硬、潔淨、乾燥之砂，不含粘土、植物、石子或其他雜質。填縫砂的規格約為0.3mm~1.2mm。

  11. 3.2.5 夯實、掃除餘砂 經震動機震動夯平，掃除餘砂即完成舖設工作。

  12. 第六章 影片欣賞

  13. CH2 2.1 2.2 2.3 2.4 2.5 節能設施 節約能源動機 節約能源設施 節能設備裝置 節能作業及成效 結論

  14. 「地球村」裡那個區域、國家是『地大物博』…？「地球村」裡那個區域、國家是『地大物博』…？ 「資源、能源」可以『取之不盡』…？ 『用之不竭』…？ 科技文明與地球資源可以『永續』…？

  15. 世間會毀滅來自『大三災』及『小三災』 「永續地球」 住 壞 成 空 「地水火風」不調 成長 老化 20世紀 • 地球一直處於「破壞狀態」，再不知 「敬天畏地」，最後只有『毀滅』一途。

  16. 2.1 節約能源動機 1.慈濟慈善事業基金會於1990年以「鼓掌之雙手做環保」開始，體貼大地 、疼惜地球，調合園區周邊的四相，也是一種『修行』。 2.本會於開發之同時戮力減少資源浪費，並致力節約能源、愛護大地；「生 命無價」讓管理人員免除在危險又恐懼之工作環境。 3.能源費用逐年高漲，國內的環保意識抬頭，為致力減少二氧化碳排放，減 緩「溫室效應」；本會積極參與政府推動之節能政策，並榮獲「經濟部能 源局」頒贈的各式獎項。 4.身為『聯合國國際慈善環保團體』的一員，因應國際間簽署「京都議定 書」，限制全球二氧化碳排放量，將直接衝擊各國之能源配比與產業結 構；本會藉由國際慈善工作，以尋求志業永續發展的契機。

  17. 2.2 節約能源設施 建築設備：陽台遮陽, 自動通風採光, 建築裝修 , 基地保水園藝生態綠化 空調設備：汰換高效率主機, 泵浦變頻控制, 冷卻水塔改善, 中央監控風機運轉時段控制, 冰水保溫改善 給水設備：省水器材, 水垢處理設備 熱水設備：熱泵設備 回收設備：雨水回收設備, 中水回收設備, 勘用器材回收使用 照明設備：T5照明燈具, 太陽能路燈, 電子式照明燈具 發電設備：太陽能光電發電

  18. 基金會 節能設備裝置 1/2

  19. 基金會 節能設備裝置 2/2

  20. 醫療志業 節能設備裝置

  21. 教育志業 節能設備裝置

  22. 人文志業 節能設備裝置

  23. 2.3 節能設備裝置 • 建築興建類 • 汰舊更新類 • 操作管理類 • 節能設備類

  24. 建築設備 如何「建築」才能保住「生存」的環境？ 「建築本身就是對環境的破壞！」人們在不得不建造居住空間的同時，如何利用最多的自然條件、消耗最少的資源、製造最少的廢棄物，才是與環境永續共存之道。 建築物的生命週期長達50~60年之久，從建材生產、營建運輸、日常使用、維修、拆除等各階段，皆消耗不少的能源，其中尤以長期使用的空調、照明、電梯等日常耗能量佔最大部分。 由於建築物的使用壽命長，其節能的累積效果遠勝於其他工業產品。 『建築節能設計』是國家節約能源政策最有潛力的一環，可減緩地球氣候「溫室化效應」，對於地球環保有莫大的貢獻。

  25. 陽台遮陽 • 醫院建築 • 建築物外圍設有遮陽的陽台，可抵擋50%以上的 • 太陽幅射熱，較無陽台的設計可節省空調用電。 • (資料提供: 黃克修技師,元圻工程顧問有限公司,2006.3)

  26. 自然通風採光 • 1. 地下室自然採光節約用電 • 2. 室內自然通風，減少通排 • 風機運轉時數。

  27. 基地保水 1.採用省水衛生設備。 2.使用透水溝、透水磚讓大地呼吸。 3.園區綠化改善區域內之微氣候。

  28. 節能作業及成效 • 建築興建類 • 汰舊更新類 • 操作管理類 • 節能設備類

  29. 空調設備 • 一般商業大樓、醫院、飯店、百貨商場、學校、廠辦等建築物， • 其中空調設備用電量常佔所有用電設備的 50%以上。

  30. 汰換高效率主機 • 慈濟醫院 • 冰水主機使用已15年，效率低且常故障 • 500RT 450KW，年用電 3,780,000 度， • 電費約 NT$ 756萬元。 • 節能效益計算: • 每年抑低二氧化碳 1,826 噸，並於二年 • 半內回收投資成本。

  31. 熱水設備 操作環境比較 傳統鍋爐： 1.油費高，效率低。 2.運轉噪音大又高熱。 3.需專人管理及操作。 4.場地易受油垢污染。 5.易給人恐懼及不安全感。 熱泵： 1.電費經濟，效率高。 2.運轉噪音低又無高熱。 3.一般人員即可管理操作。 4.場地清潔。 5.維護容易又安全。

  32. 熱泵設備 裝置情形

  33. 節能作業及成效 • 建築興建類 • 汰舊更新類 • 操作管理類 • 節能設備類

  34. 鼓風機運轉時段控制 污水處理場鼓風機依排放標準， 控管操作運轉時段。

  35. 泵浦變頻控制 1/3 慈濟大學：空調負載92年度運轉情形 10%至l00%負載下運轉的時數 1.系統的使用率在50%~70%之間 約 佔47%，尖峰負載僅佔 0.44% 。 2.空調系統幾乎有99%是在非滿載運轉。

  36. 泵浦變頻控制 2/3 全量滿載運轉 可節能之空間 依需求量運轉 轉速 N = ( 120 * 頻率 F ) / 極數 P

  37. 泵浦變頻控制 3/3 1.節省用電 428,247 KWH/年。 2.設備及工程費用約。 3.節省費用： NT$ 856,494 元

  38. 冰水保溫改善 1/3 冷熱水管施作保溫，就如同人類之皮膚一般，不只用於「保溫」，也可用於「保冷」。 天氣寒冷時： 恆溫動物皮膚中的血管會收縮,使流至皮膚的血液量減少，而減少體熱的散失。 自然界最經濟的保溫材料，以「空氣」來隔離冷熱源之應用為最多且普遍。

  39. 冰水保溫改善 2/3 水與空氣的熱傳導性相差約 23倍。 因氣體的熱傳導能力很低，是很好的熱絕緣體。

  40. 空調系統中央監控 1/2 最佳化管理: 主機進出水溫、壓縮機啟動潤滑及高低壓保護、隨負載變動加載及卸載控制等

  41. 空調系統中央監控 2/2 大林分院 1. 控制排風機(434KW)運轉時間， 停機 40 min/hr。 2. 節省用電 434*16hr/d*300d = 2,083,200 KWH/年。 靜思堂 1. 控制排風機(28.5KW)運轉時間， 停機 6~10 hr，計194 KWH/天。 2. 節省用電 194KWH/d*365d = 70,810 KWH/年。

  42. 2.4 節能作業及成效 • 建築興建類 • 汰舊更新類 • 操作管理類 • 節能設備類

  43. 給水設備 根據「世界銀行」統計，全世界約有20億人每天處在饑餓邊緣。 據「國際水管理研究院」統計，全球約有4億5千萬人面臨水源不足。 根據「聯合國人口行動組總中心」研究報告，台灣被列為全球第18名 缺水國。 「生命中少不了水，我們若不愛惜，一定會發生缺水問題…… 地球上最後一滴水，將是人的眼淚。」

  44. 雨水、中水回收1/2 印度東北的乞拉朋吉為全世界雨量最多的地區，年雨量超過一萬公釐，但在乾季時竟會有無水可喝的窘境。 因此，平日蓄水是很重要的工作，就算在沒有匱乏的時候也不容輕忽。 怎樣留住『天來之水』…？

  45. 慈濟醫院雨水回收統計表

  46. 水垢處理器設備 1/3 • 夏季使用冷氣每調高1度，可節省5~6％的用電量。 • 冷卻水每降低 1度， 可節省1.5~2.0％的用電量。 • 熱交換器「結垢」降低主機製冷能力影響如下： • 冷卻散熱能力降低 • 增加管路壓損 • 冷凝壓力升高，降低機組製冷效率 • 因結垢增加耗電達20％以上

  47. 水垢處理器設備 2/3

  48. 水垢處理器設備 3/3 • 大林分院 • 化學藥劑支出 $69,505 元/年。 • 冰水主基保養 $129,000 元/年。 • 冷凝器溫度於清刷後大幅降低2.61℃， • 平均每台運轉電流下降 33A。

  49. 照明設備 1/3 傳統安定器 電子式安定器

  50. 太陽能發電設備 1/2 充電 控制器 放電 控制器 直/交流 轉換器 太陽電池 組列 交流負載 蓄電池 獨立型(Stand Alone, Off Grid)系統 80W 100VA • 適用地點：電力無法正常送達之任何地點 • 使用方式：作為主要電源使用 • 工作方式：白天 PV系統蓄電，夜 間由蓄 • 電池供電 • 裝設地點：靜思堂、同心圓餐廳/宿舍 • 五結連絡處、板橋志工中心 • 慈濟醫院、玉里/大林/新店/潭子分院 • 慈濟大學/技術學院/中小學
