Открытое акционерное общество «ЭЛЕКТРОВЫПРЯМИТЕЛЬ»

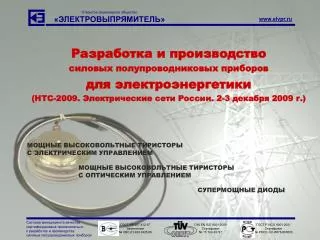

1. www.elvpr.ru Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» Разработка и производство силовых полупроводниковых приборов для электроэнергетики (НТС-2009. Электрические сети России. 2-3 декабря 2009 г.) МОЩНЫЕ ВЫСОКОВОЛЬТНЫЕ ТИРИСТОРЫ С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ МОЩНЫЕ ВЫСОКОВОЛЬТНЫЕ ТИРИСТОРЫ С ОПТИЧЕСКИМ УПРАВЛЕНИЕМ СУПЕРМОЩНЫЕ ДИОДЫ Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 257.412-97 Заключение №СВС.01.434.0425.06 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2001 Сертификат №РОСС RU.ИК78.К00005

2. www.elvpr.ru МОЩНЫЕ ВЫСОКОВОЛЬТНЫЕ ТИРИСТОРЫ И ДИОДЫ ДЛЯ ЭЛЕКТРОМАШИНОСТРОЕНИЯ Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» МОЩНЫЕ ТАБЛЕТОЧНЫЕ ТИРИСТОРЫ И ДИОДЫ НОВОГО ПОКОЛЕНИЯ НА ТОКИ 800-1250 А, НАПРЯЖЕНИЕ ДО 4200 В ПРИМЕНЕНЫ В ПРЕОБРАЗОВАТЕЛЯХ СИСТЕМ ВОЗБУЖДЕНИЯ ОТЕЧЕСТВЕННЫХГИДРО - И ТУРБОГЕНЕРАТОРОВ МОЩНОСТЬЮ ДО 1200 МВТ. На основе этих приборов за последние 20 лет изготовлено более 400 преобразователей, которые работают на 150 электростанциях в 25 странах мира (Россия, Украина, Белоруссия, Канада, Индия, Китай, Бразилия, Аргентина и др.) Бесщеточный возбудитель для турбогенераторов мощностью до 1200 МВт на основе роторных диодов Д105-630 28 Серия СПП для систем возбуждения Тиристорный преобразователь системы возбуждения для гидро- и турбогенераторов Гидрогенераторы Турбогенераторы Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 257.412-97 Заключение №СВС.01.434.0425.06 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2001 Сертификат №РОСС RU.ИК78.К00005

3. www.elvpr.ru МОЩНЫЕ ВЫСОКОВОЛЬТНЫЕ ТИРИСТОРЫ ДЛЯ ЭЛЕКТРОЭНЕРГЕТИКИ Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» На основе мощных высоковольтных тиристоров Т273-1250-42 разработаны и находятся в эксплуатации высоковольтные блоки КВПУВыборгской вставки постоянного тока, передающей электроэнергию из России в Фин-ляндию. Мощность вставки 1 млн. 350 тыс. кВт Тиристор Т273-1250-42 Комплектное преобразовательное устройство (КВПУ) вставки постоянного тока Вставка постоянного тока в г. Выборге (Выборгское предприятие магистральных сетей «Филиал ОАО «ФСКЕЭС») Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 257.412-97 Заключение №СВС.01.434.0425.06 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2001 Сертификат №РОСС RU.ИК78.К00005

4. www.elvpr.ru www.moris.ru/~martin Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» • ОСОБЕННОСТИ: • РАБОЧИЕ НАПРЯЖЕНИЯ ДО 7500 В, ТОКИ В ОТКРЫТОМ СОСТОЯНИИ ДО 4000 А • ТАБЛЕТОЧНЫЕ МЕТАЛЛОКЕРАМИЧЕСКИЕ КОРПУСА ПРИЖИМНОЙ КОНСТРУКЦИИ • ДИАМЕТР ПОЛУПРОВОДНИКОВОГО ЭЛЕМЕНТА ДО 101 мм • МИНИМАЛЬНЫЕ ПОТЕРИ В ОТКРЫТОМ СОСТОЯНИИ • ВНУТРЕННЕЕ УСИЛЕНИЕ СИГНАЛА УПРАВЛЕНИЯ • РАЗВЕТВЛЕННЫЙ УПРАВЛЯЮЩИЙ ЭЛЕКТРОД • ВЫСОКАЯ СТОЙКОСТЬ К ЭФФЕКТАМ dv/dt, di/dt • ПОДБОР ДЛЯ ПОСЛЕДОВАТЕЛЬНОГО И ПАРАЛЛЕЛЬНОГО СОЕДИНЕНИЙ (РЕГУЛИРУЕМЫЙ РАЗБРОС QRR, VTM, IDRM) МОЩНЫЕ ТИРИСТОРЫ ДЛЯ ЭЛЕКТРОЭНЕРГЕТИКИ • ПРИМЕНЕНИЕ: • ПРЕОБРАЗОВАТЕЛИ ДЛЯ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ И ВСТАВОК ПОСТОЯННОГО ТОКА (HVDC) • СТАТИЧЕСКИЕ ТИРИСТОРНЫЕ КОМПЕНСАТОРЫ РЕАКТИВНОЙ МОЩНОСТИ (SVC) • УСТРОЙСТВА ПЛАВНОГО ПУСКА Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

5. www.elvpr.ru www.moris.ru/~martin ВЫСОКОВОЛЬТНЫЙ ТИРИСТОР Т283-2000-70 Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» ЗНАЧЕНИЯ ЗАРЯДА ОБРАТНОГО ВОССТАНОВЛЕНИЯ QRR = 2500-3500 мкКл ЗНАЧЕНИЯ ПОВТОРЯЮЩИХСЯ НАПРЯЖЕНИЙ VDRM = VRRM = 8000 B ОСЦИЛЛОГРАММЫ ТОКА И НАПРЯЖЕНИЯ В ПРОЦЕССЕ ОБРАТНОГО ВОССТАНОВЛЕНИЯ ТИРИСТОРА Т283-2000-70 ВОЛЬТАМПЕРНАЯ ХАРАКТЕРИСТИКА ТИРИСТОРА Т283-2000-70 В ПРЯМОМ НАПРАВЛЕНИИ Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

6. www.elvpr.ru www.moris.ru/~martin СЕРИЯ СУПЕРМОЩНЫХ ДИОДОВ НАПРЯЖЕНИЕМ ДО 10 кВ Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» ВОЛЬТАМПЕРНАЯ ХАРАКТЕРИСТИКА ДИОДА Д173-2000-100 В ОБРАТНОМ НАПРАВЛЕНИИ Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

7. www.elvpr.ru www.moris.ru/~martin Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» • КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА: • РАБОЧИЕ НАПРЯЖЕНИЯ ДО 7500 В, ТОКИ В ОТКРЫТОМ СОСТОЯНИИ ДО 2000 А • ПРЯМОЕ УПРАВЛЕНИЕ ИМПУЛЬСАМИ СВЕТА • ТОЧНЫЙ ВРЕМЕННОЙ КОНТРОЛЬ ВКЛЮЧЕНИЯ ГРУППЫ ПРИБОРОВ • ВЫСОКОВОЛЬТНАЯ ГАЛЬВАНИЧЕСКАЯ РАЗВЯЗКА МЕЖДУ СИЛОВОЙ ЦЕПЬЮ И СХЕМОЙ УПРАВЛЕНИЯ • ВЫСОКАЯ ПОМЕХОУСТОЙЧИВОСТЬ И ПРОСТОТА В ОБСЛУЖИВАНИИ • ИНТЕГРИРОВАННЫЕ ФУНКЦИИ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ, dv/dt • ДИАМЕТР ПОЛУПРОВОДНИКОВОГО ЭЛЕМЕНТА ДО 90 ММ ВЫСОКОВОЛЬТНЫЕ ТИРИСТОРЫ С ОПТИЧЕСКИМ УПРАВЛЕНИЕМ И ФУНКЦИЯМИ САМОЗАЩИТЫ ДЛЯ ЭЛЕКТРОЭНЕРГЕТИКИ • ПРИМЕНЕНИЕ: • ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ ПОСТОЯННОГО ТОКА (HVDC) • СТАТИЧЕСКИЕ ТИРИСТОРНЫЕ КОМПЕНСАТОРЫ РЕАКТИВНОЙ МОЩНОСТИ (SVC) Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

8. www.elvpr.ru ТИРИСТОР, УПРАВЛЯЕМЫЙ КВАНТАМИ СВЕТА, С ИНТЕГРИРОВАННОЙ ФУНКЦИЕЙ САМОЗАЩИТЫ (LTT) Токи до 2500 А Напряжение до 8000 В Новая разработка Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» HVDC Основные особенности: ▪ Оптическое управление ▪ Высокая помехоустойчивость ▪ Отсутствие гальванической связи по цепи управления ▪ Пригодны для последовательного и парал- лельного соединения Области применения: ▪ Мощные импульсные генераторы ▪ Высоковольтные преобразовательные уст- ройства ЛЭП ▪ Компенсаторы реактивной мощности ▪ Высоковольтные электропривода ▪ Различные силовые установки с цепямипо- стоянного и переменного тока Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 РДВ319.015-2006 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

9. www.elvpr.ru www.moris.ru/~martin Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» LTT – АДАПТЕР ФОТОТИРИСТОР ОПТОВОЛОКОННЫЙ КАБЕЛЬ ЛАЗЕРНЫЙ ДИОД • КОНСТРУКЦИЯ ТИРИСТОРА • ТФ183-2000-70 С ЛАЗЕРНЫМ ДИОДОМ, LTT-АДАПТЕРОМ И ОПТОВОЛОКОННЫМ КАБЕЛЕМ Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

10. www.elvpr.ru www.moris.ru/~martin Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» ОПТИЧЕСКИЕ ИМПУЛЬСЫ УПРАВЛЕНИЯ (А), ФОРМИРУЕМЫЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ ДРАЙВЕРА (В) Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

11. www.elvpr.ru www.moris.ru/~martin Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» • ПРОЦЕСС ВКЛЮЧЕНИЯ РЕГЕНЕРАТИВНЫХ СТУПЕНЕЙ • ФОТОТИРИСТОРА ТФ183-2000-70 НА МАЛЫХ ТОКАХ Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

12. www.elvpr.ru www.moris.ru/~martin • КОНСТРУКЦИЯ ФОТОТИРИСТОРА • ТФ183-2000-70 • С ИНТЕГРИРОВАННЫМИ ФУНКЦИЯМИ • САМОЗАЩИТЫ Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» • ЗАВИСИМОСТЬ НАПРЯЖЕНИЯ • ПЕРЕКЛЮЧЕНИЯ • ВСТРОЕННОГО ЭЛЕМЕНТА ЗАЩИТЫ • ФОТОТИРИСТОРА • ОТ ДОЗЫ ОБЛУЧЕНИЯ Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

13. www.elvpr.ru www.moris.ru/~martin Сечение центральной области выпрямительного элемента фототиристора и его эквивалентная схема Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

14. www.elvpr.ru www.moris.ru/~martin Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» • ПРОЦЕСС СРАБАТЫВАНИЯ САМОЗАЩИТЫ ФОТОТИРИСТОРА • ОТ ПЕРЕНАПРЯЖЕНИЙ В ТЕСТОВОЙ СХЕМЕ Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

15. Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» www.elvpr.ru ОСНОВНОЙ ФУНКЦИОНАЛЬНЫЙ ЭЛЕМЕНТ ВЫСОКОВОЛЬТНЫХ ВЕНТИЛЕЙ –УНИФИЦИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ЭЛЕКТРОЭНЕРГЕТИКИ НА НАПРЯЖЕНИЕ 12 кВ, ТОК 2,5 кА С ОПТОЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ ПРОИЗВОДСТВА ОАО «ЭЛЕКТРОВЫПРЯМИТЕЛЬ» НА БАЗЕ ВЫСОКОВОЛЬТНЫХ ФОТОТИРИСТОРОВ ТФ183-2000-70 15 Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 РДВ319.015-2006 Заключение №СВС.01.434.0676 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004 DIN EN ISO 9001:2000 Сертификат №15 100 63737

16. www.elvpr.ru www.moris.ru/~martin Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» ОСЦИЛЛОГРАММА ПРЕДЕЛЬНО ДОПУСТИМОГО ИМПУЛЬСНОГО ТОКА В ОТКРЫТОМ СОСТОЯНИИ ИМПУЛЬСНОГО ФОТОТИРИСТОРА ТФИ183-2000-65 Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 РДВ319.015-2006 Заключение №СВС.01.434.0676 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004 ГОСТ РВ 257.412-97 Заключение №СВС.01.434.0425.06 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2001 Сертификат №РОСС RU.ИК78.К00005

17. www.elvpr.ru www.moris.ru/~martin «РАЗРАБОТКА, ОПЫТНОЕ ИЗГОТОВЛЕНИЕ И ИСПЫТАНИЯ КОММУТИРУЮЩЕЙ АППАРАТУРЫ ДЛЯ ЭЛЕКТРОПИТАНИЯ И ЗАЩИТЫ СВЕРХПРОВОДЯЩЕЙ МАГНИТНОЙ СИСТЕМЫ РЕАКТОРА ITER» Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» ИЗГОТОВЛЕНИЕ КОММУТИРУЮЩЕГО ОБОРУДОВАНИЯ ДЛЯ СИСТЕМЫ ПИТАНИЯ ВКЛАД РФ В МЕЖДУНАРОДНЫЙ ПРОЕКТ СТРОИТЕЛЬСТВА ITER Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 РДВ319.015-2006 Заключение №СВС.01.434.0676 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004 ГОСТ РВ 257.412-97 Заключение №СВС.01.434.0425.06 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2001 Сертификат №РОСС RU.ИК78.К00005

18. www.elvpr.ru Новая разработка ТИРИСТОРС ИНТЕГРИРОВАННЫМ УПРАВЛЕНИЕМ IGCT для гибких систем передачи переменного тока Коммутируемые токи до 6000 А Напряжение до 8000 В Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» Основные особенности: ▪ Встроенный драйвер управления с оптической связью с управляющим процессором ▪ Предельно большие коммутируемые токи и напря- жения вследствие максимального использова- ния площади полупроводникового кристалла ▪ Легко соединяются последовательно вследствие очень малого разброса времен задержки включе- ния и выключения (ключи с напряжением до 100 кВ и более) ▪ Способен работать без снабберного (демпфирующего) устройства ▪Малые потери при включении и выключении благодаря режиму жесткого (hard-drive) включе- ния и выключения ▪Cпособны работать кратковременно на частоте ~10кГц ▪Высокая надежность в экстремальных условиях и электрических режимах ▪Максимальные на настоящее время абсолютные значения коммутируемых токов и мощностей Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 15.002-2003 РДВ319.015-2006 Заключение №СВС.01.434.0676 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2008 Сертификат №РОСС RU.ИК78.К00004

19. Открытое акционерное общество«ЭЛЕКТРОВЫПРЯМИТЕЛЬ» Основные особенности: ▪Высокая энерготермоциклостойкость ▪Низкая внутренняя индуктивность ▪Возможность эксплуатации в неблагоприятных средах (повышенная влажность, запыленность, вибрация и т.д.) Области применения: ▪Cистемы электроснабжения ▪Системы электродвижения судов и большегрузного транспорта ▪Компенсаторы реактивной энергии ▪Активные фильтры www.elvpr.ru www.moris.ru/~martin IGBT И SFRD МОДУЛИ ПРИЖИМНЫЕ Токи от 400 до 1200 А Напряжение 2500 - 3300 В Система менеджмента качества сертифицирована применительно к разработке и производству силовых полупроводниковых приборов ГОСТ РВ 257.412-97 Заключение №СВС.01.434.0425.06 DIN EN ISO 9001:2000 Сертификат №15 100 63737 ГОСТ Р ИСО 9001-2001 Сертификат №РОСС RU.ИК78.К00005

20. ПЛАН ПЕРСПЕКТИВНОГО РАЗВИТИЯЭЛЕКТРИЧЕСКОЙ СЕТИ ЕДИНОЙ ЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ РОССИИ иГЕНЕРАЛЬНАЯ СХЕМА РАЗМЕЩЕНИЯ ОБЪЕКТОВ ЭЛЕКТРОЭНЕРГЕТИКИ до 2020 годаРаспоряжение правительства РФ №215-р от 22 февраля 2008 года
