  1. 第六章 集中参数元件的测量

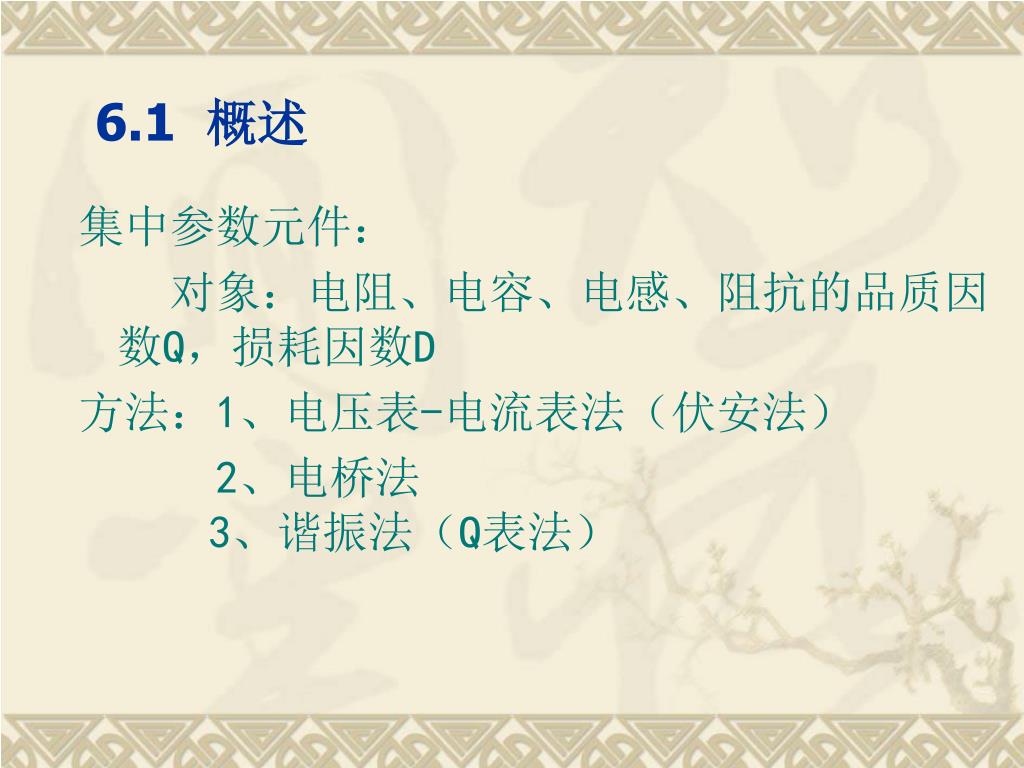

  2. 6.1 概述 集中参数元件： 对象：电阻、电容、电感、阻抗的品质因数Q，损耗因数D 方法：1、电压表-电流表法（伏安法） 2、电桥法3、谐振法（Q表法）

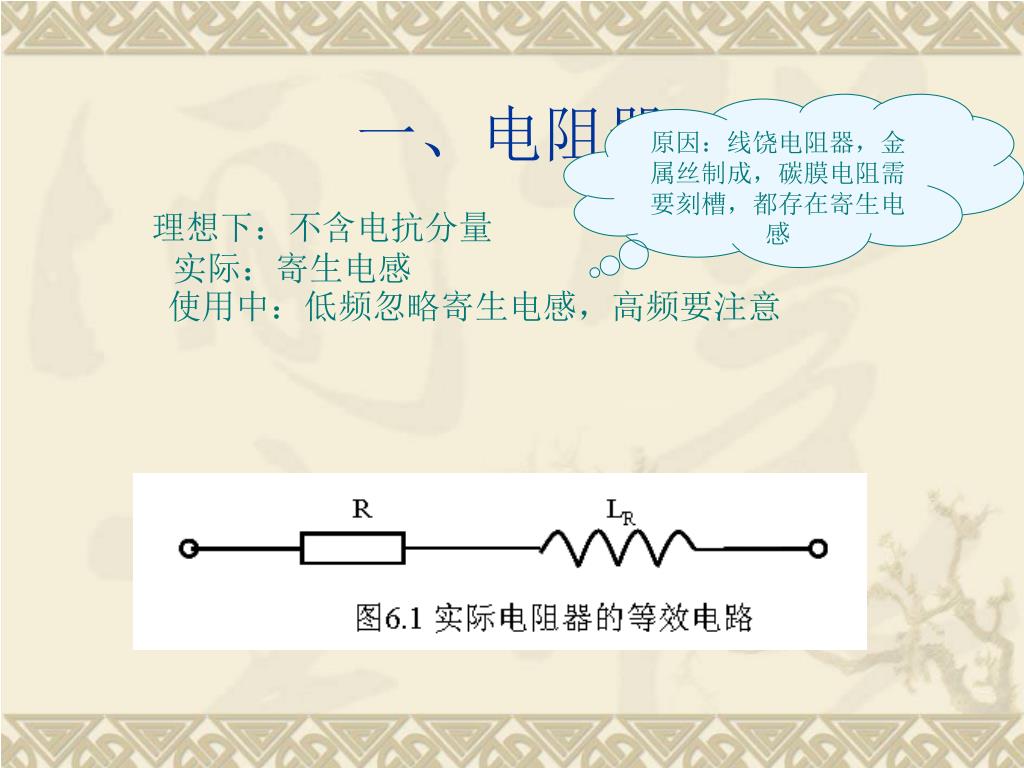

  3. 一、电阻器 原因：线饶电阻器，金属丝制成，碳膜电阻需要刻槽，都存在寄生电感 理想下：不含电抗分量 实际：寄生电感 使用中：低频忽略寄生电感，高频要注意

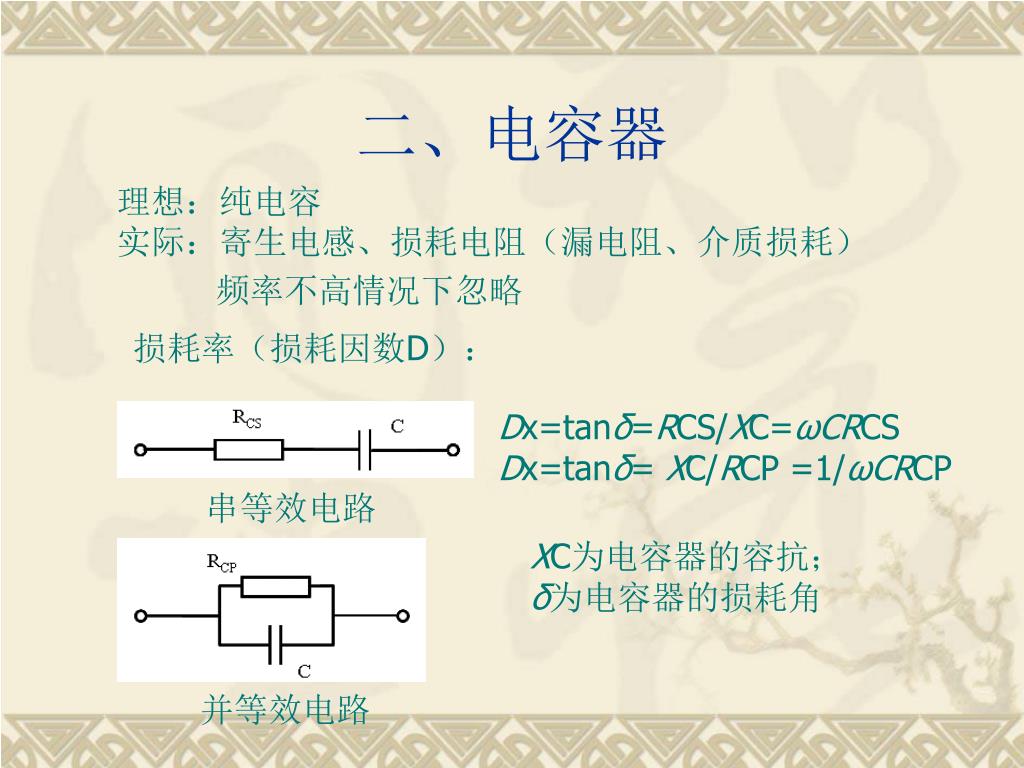

  4. 二、电容器 理想：纯电容 实际：寄生电感、损耗电阻（漏电阻、介质损耗） 频率不高情况下忽略 损耗率（损耗因数D）： Dx=tanδ=RCS/XC=ωCRCS Dx=tanδ= XC/RCP =1/ωCRCP 串等效电路 XC为电容器的容抗； δ为电容器的损耗角 并等效电路

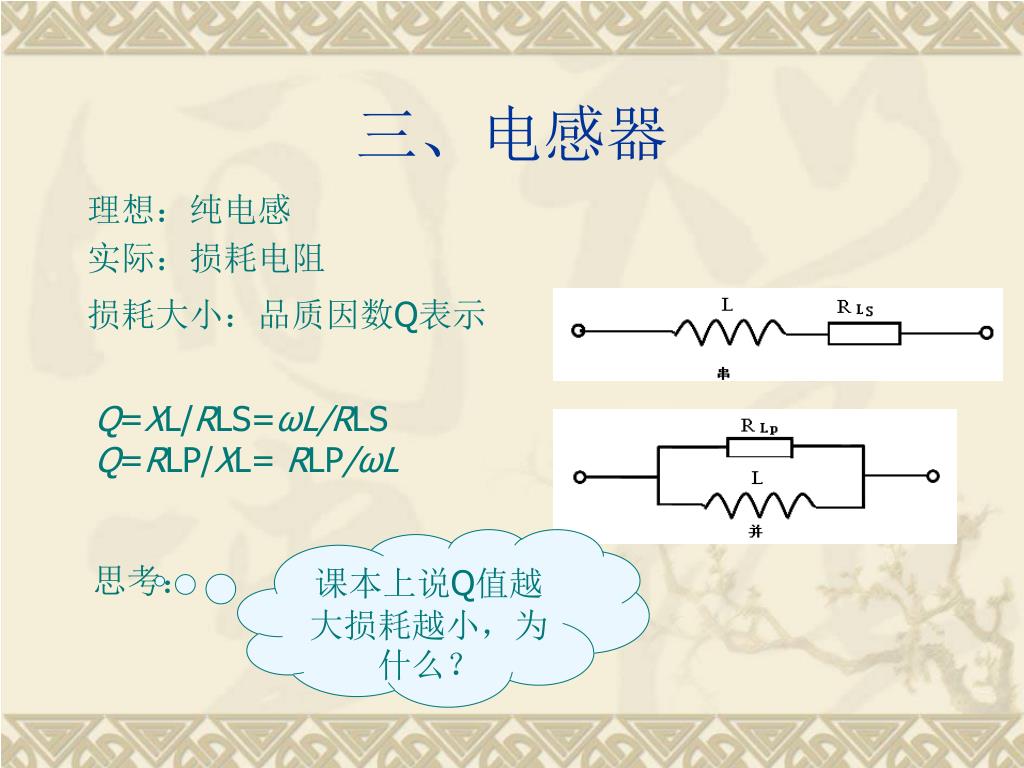

  5. 三、电感器 理想：纯电感 实际：损耗电阻 损耗大小：品质因数Q表示 Q=XL/RLS=ωL/RLS Q=RLP/XL= RLP/ωL 课本上说Q值越大损耗越小，为什么？ 思考：

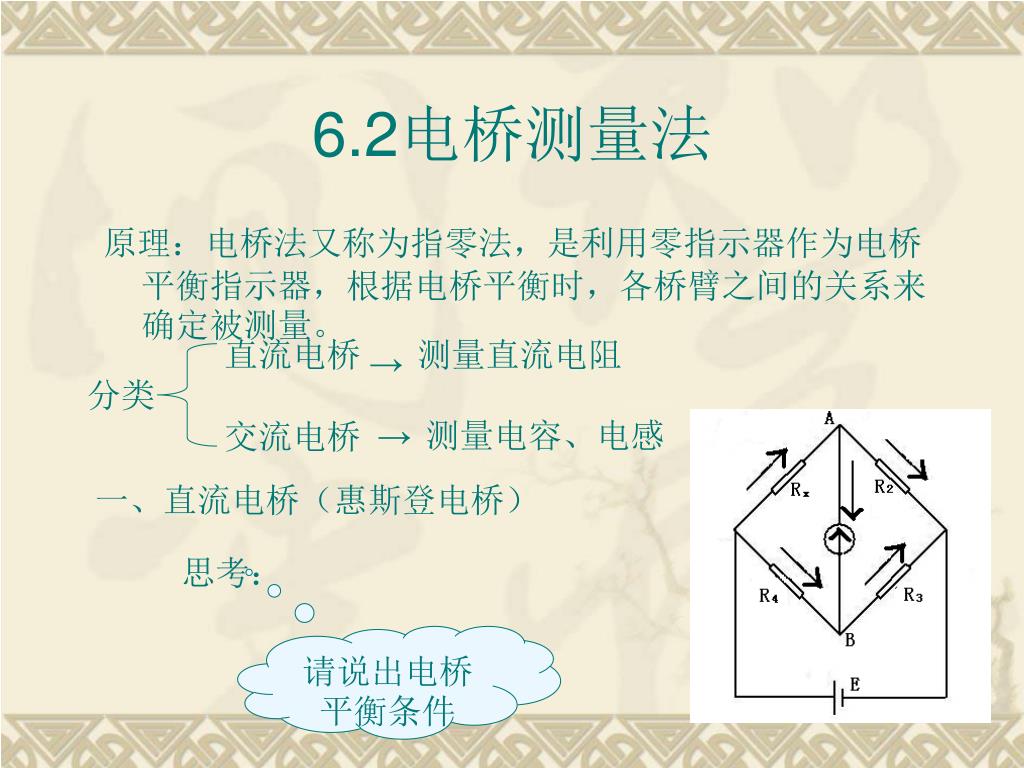

  6. 直流电桥 交流电桥 分类 思考： 请说出电桥平衡条件 6.2电桥测量法 原理：电桥法又称为指零法，是利用零指示器作为电桥 平衡指示器，根据电桥平衡时，各桥臂之间的关系来确定被测量。 测量直流电阻 → → 测量电容、电感 一、直流电桥（惠斯登电桥）

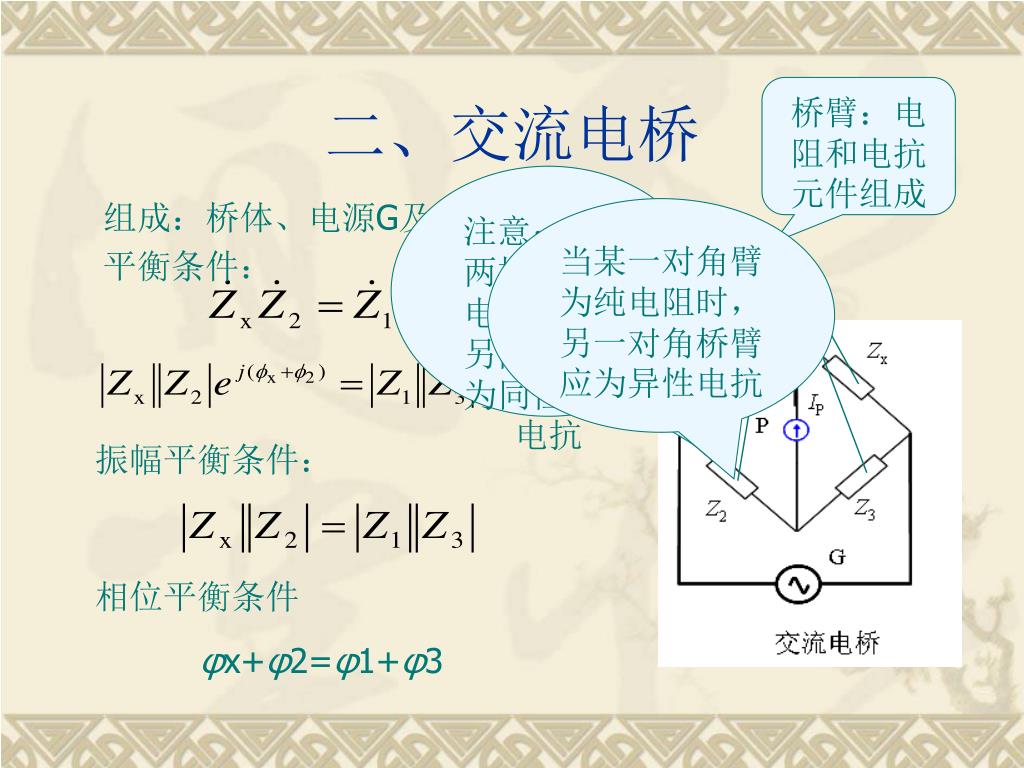

  7. 桥臂：电阻和电抗元件组成 二、交流电桥 注意：相邻两桥臂为纯电阻时，则另两桥臂应为同性质的电抗 组成：桥体、电源G及平衡指示器P 当某一对角臂为纯电阻时，另一对角桥臂应为异性电抗 平衡条件： 振幅平衡条件： 相位平衡条件 φx+φ2=φ1+φ3

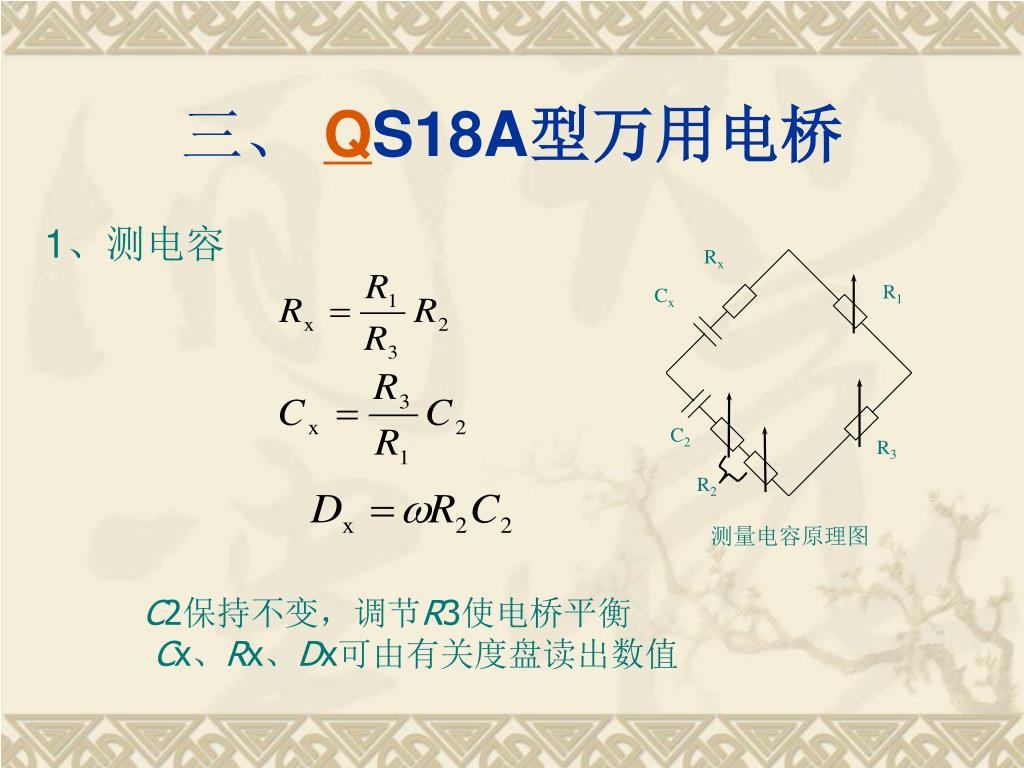

  8. Rx R1 Cx C2 R3 R2 测量电容原理图 三、 QS18A型万用电桥 1、测电容 C2保持不变，调节R3使电桥平衡 Cx、Rx、Dx可由有关度盘读出数值

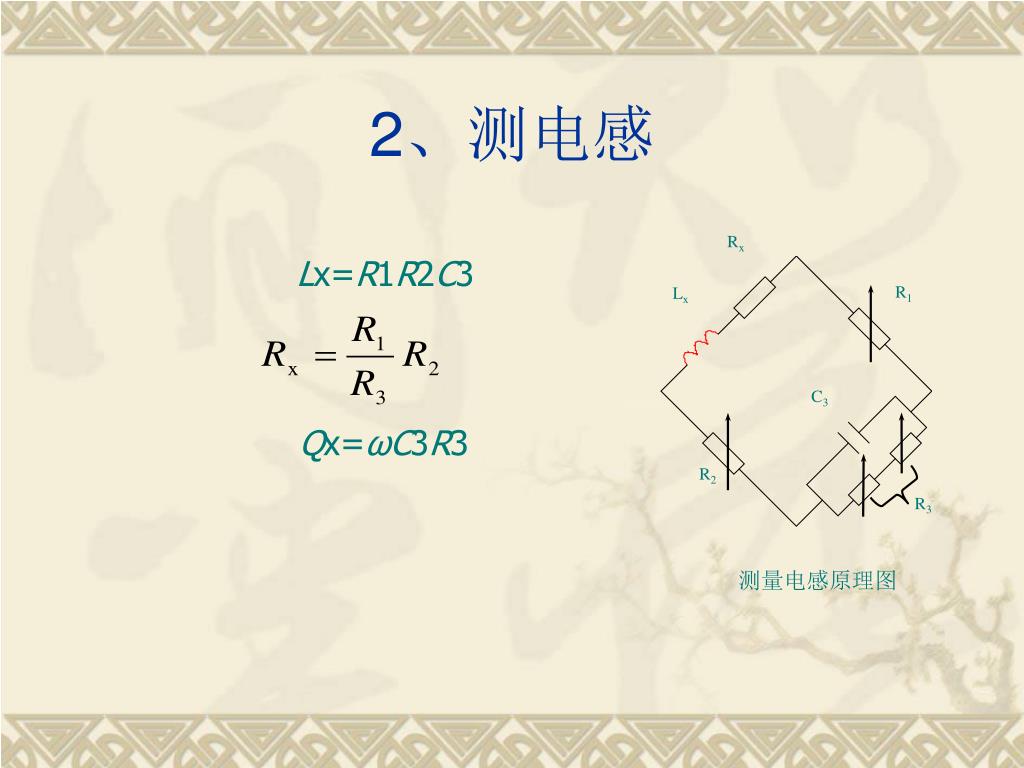

  9. Rx R1 Lx C3 R2 R3 测量电感原理图 2、测电感 Lx=R1R2C3 Qx=ωC3R3

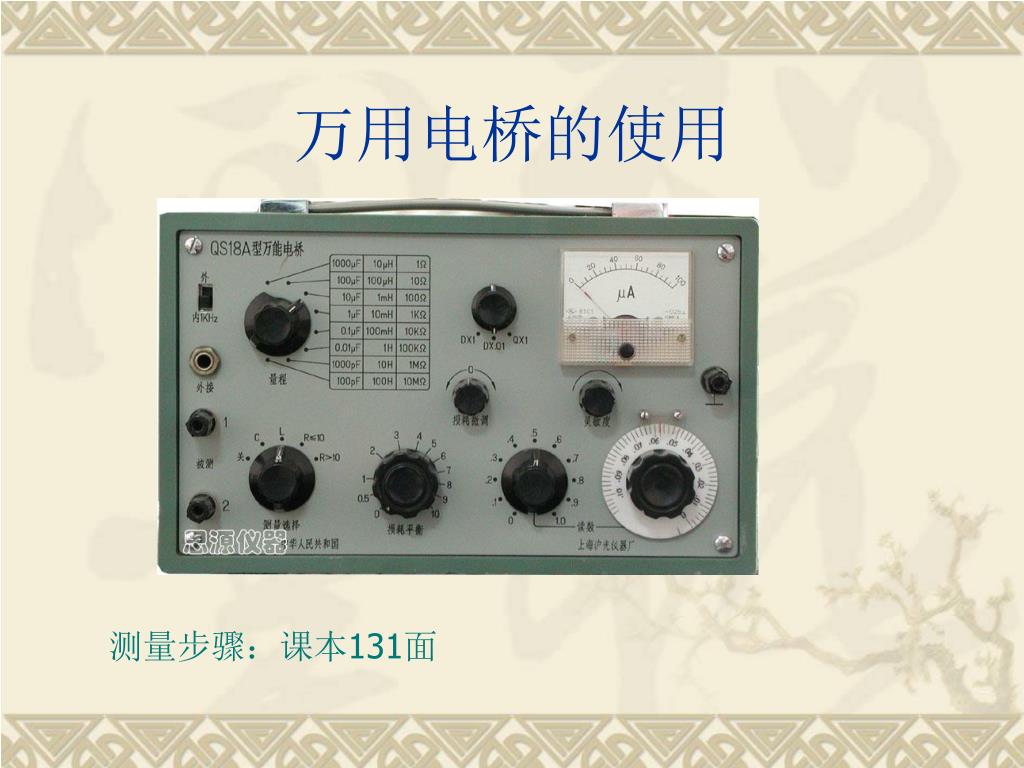

  10. 万用电桥的使用 测量步骤：课本131面

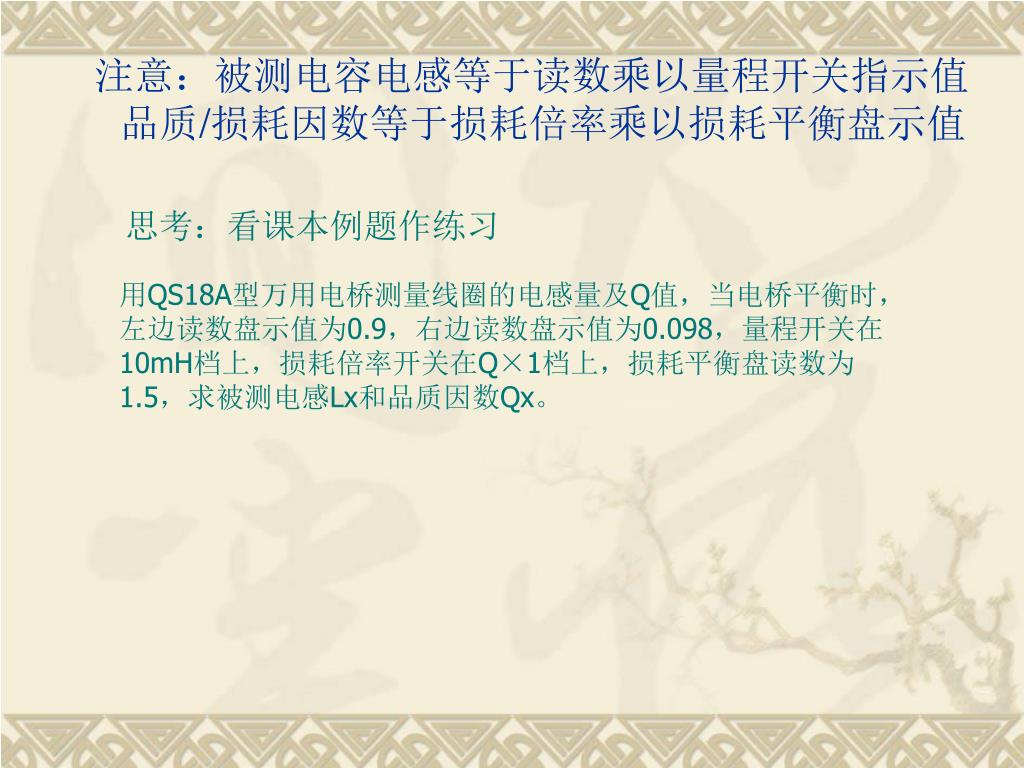

  11. 注意：被测电容电感等于读数乘以量程开关指示值 品质/损耗因数等于损耗倍率乘以损耗平衡盘示值 思考：看课本例题作练习 用QS18A型万用电桥测量线圈的电感量及Q值，当电桥平衡时， 左边读数盘示值为0.9，右边读数盘示值为0.098，量程开关在 10mH档上，损耗倍率开关在Q×1档上，损耗平衡盘读数为 1.5，求被测电感Lx和品质因数Qx。

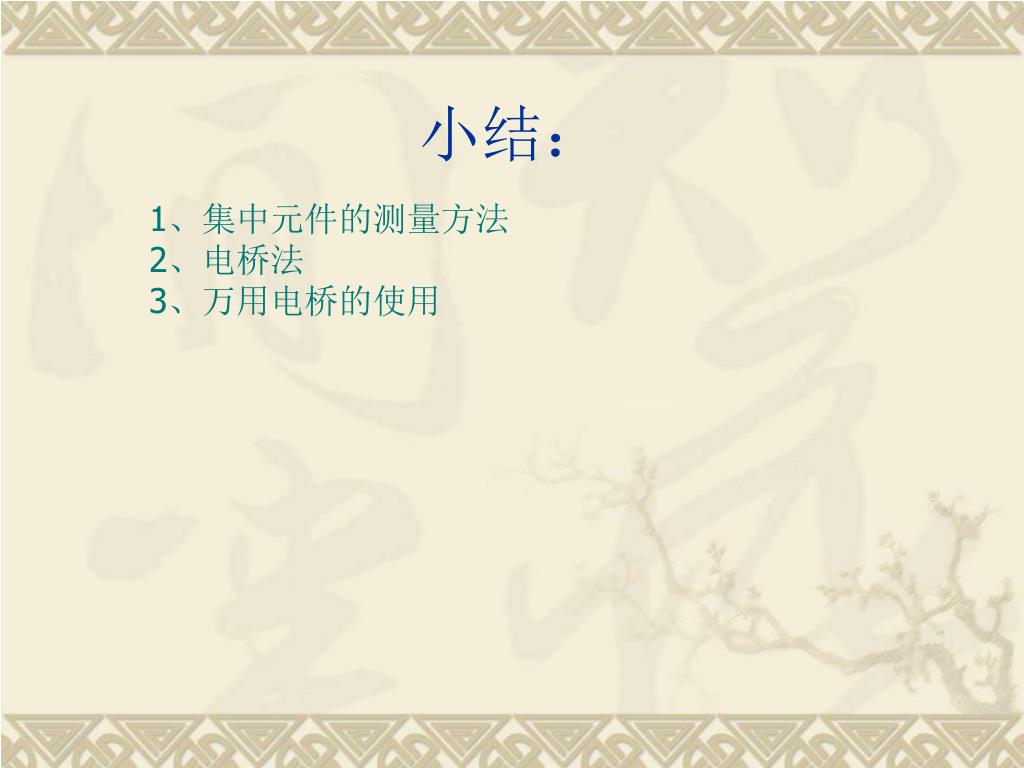

  12. 小结： 1、集中元件的测量方法 2、电桥法 3、万用电桥的使用

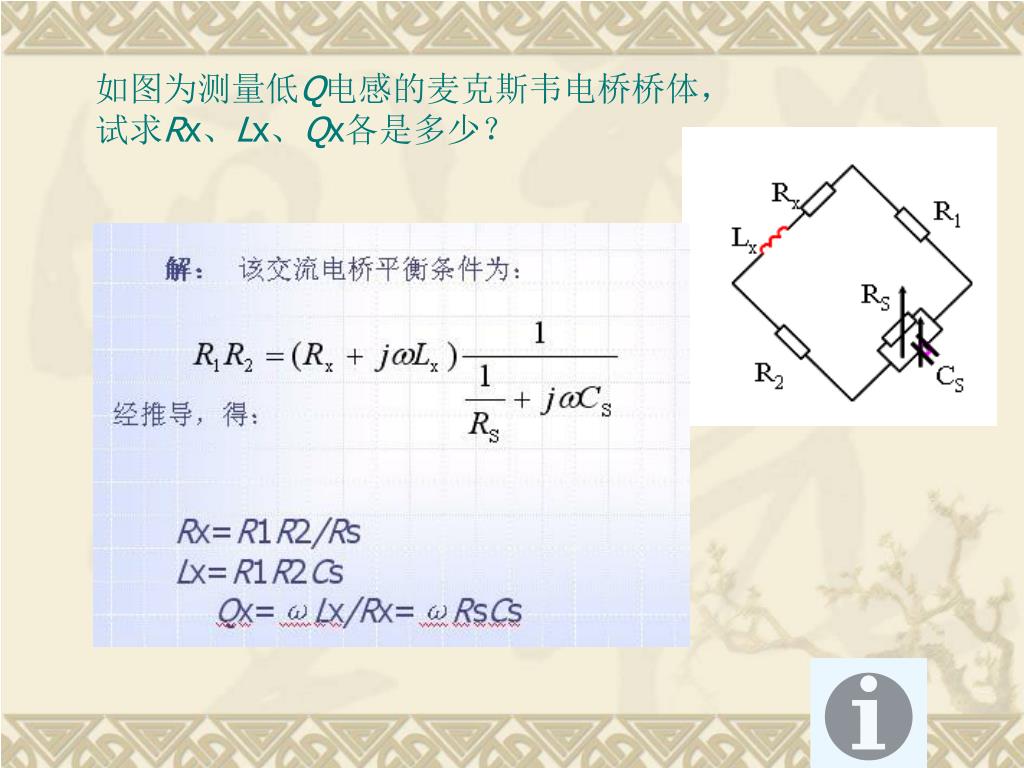

  13. 如图为测量低Q电感的麦克斯韦电桥桥体， 试求Rx、Lx、Qx各是多少？
