基于 VirtualGIS 的三维场景分析

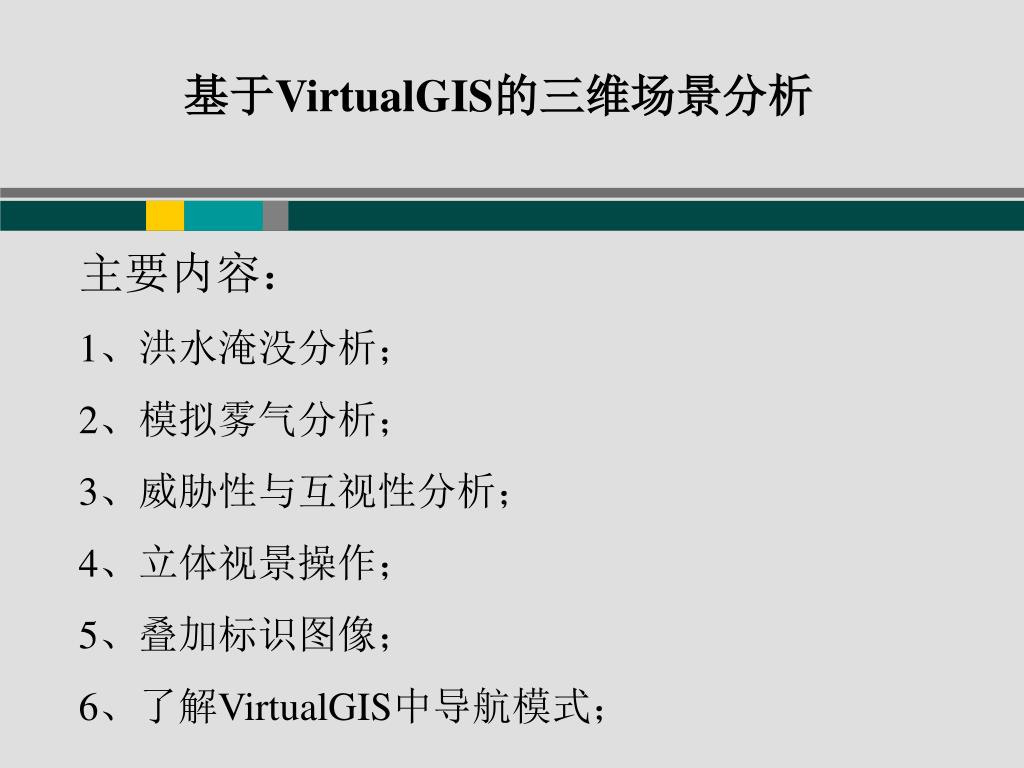

1. 基于VirtualGIS的三维场景分析 主要内容： 1、洪水淹没分析； 2、模拟雾气分析； 3、威胁性与互视性分析； 4、立体视景操作； 5、叠加标识图像； 6、了解VirtualGIS中导航模式；

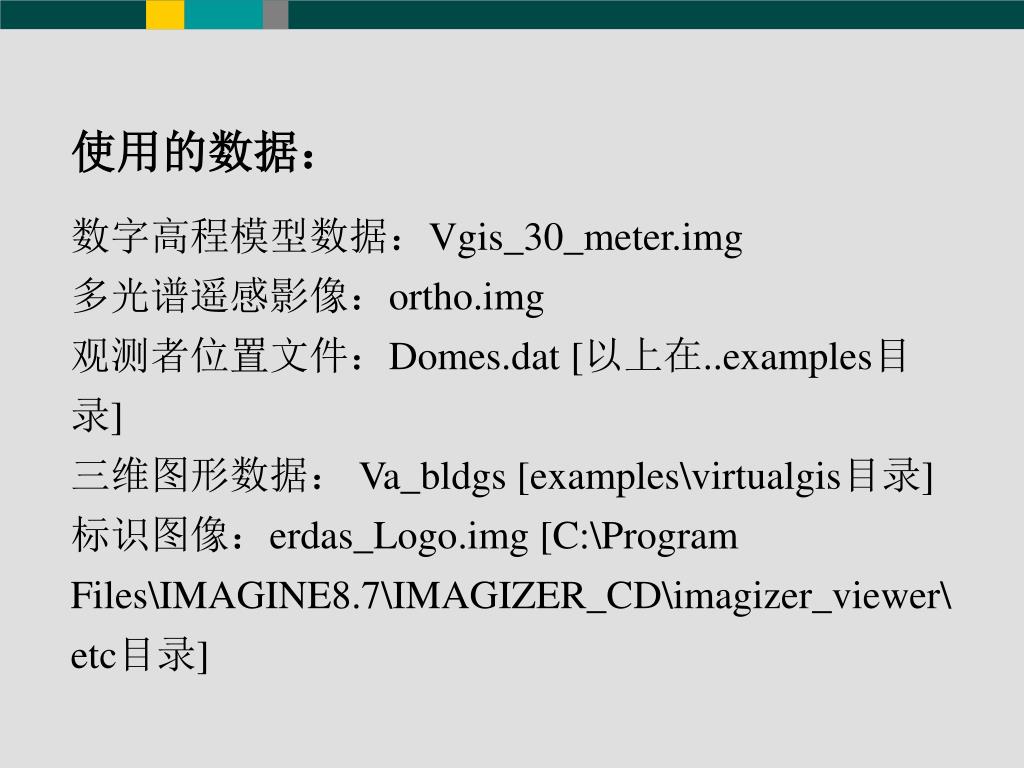

2. 使用的数据： 数字高程模型数据：Vgis_30_meter.img 多光谱遥感影像：ortho.img 观测者位置文件：Domes.dat [以上在..examples目录] 三维图形数据： Va_bldgs [examples\virtualgis目录] 标识图像：erdas_Logo.img [C:\Program Files\IMAGINE8.7\IMAGIZER_CD\imagizer_viewer\etc目录]

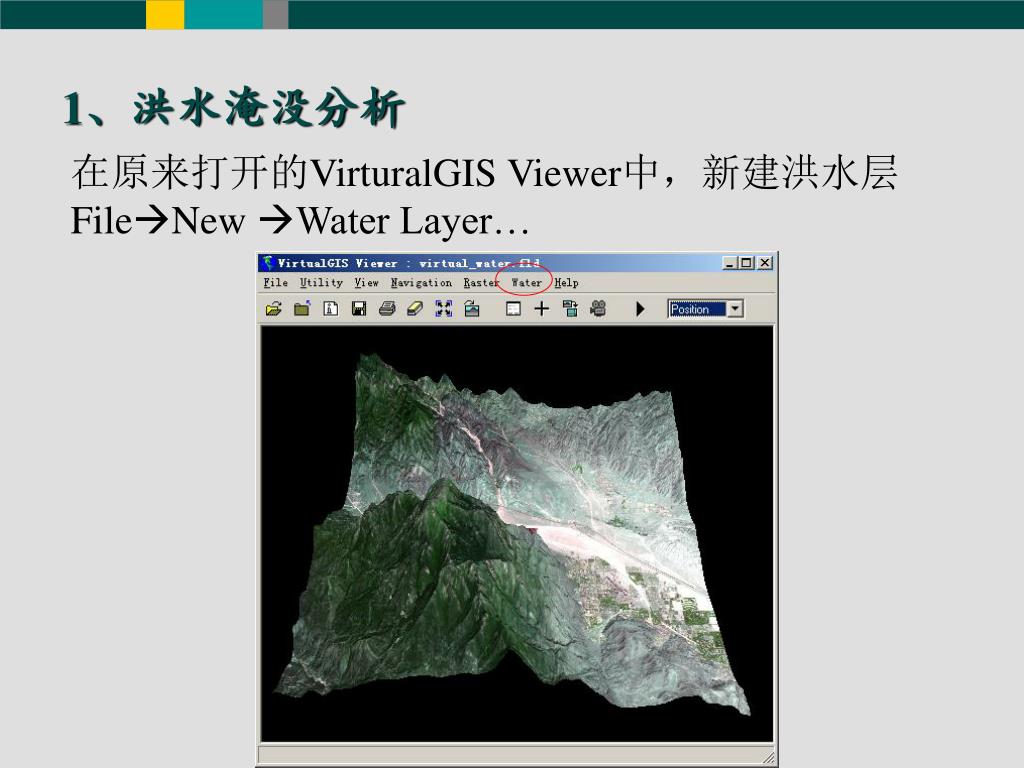

3. 1、洪水淹没分析 在原来打开的VirturalGIS Viewer中，新建洪水层FileNew Water Layer…

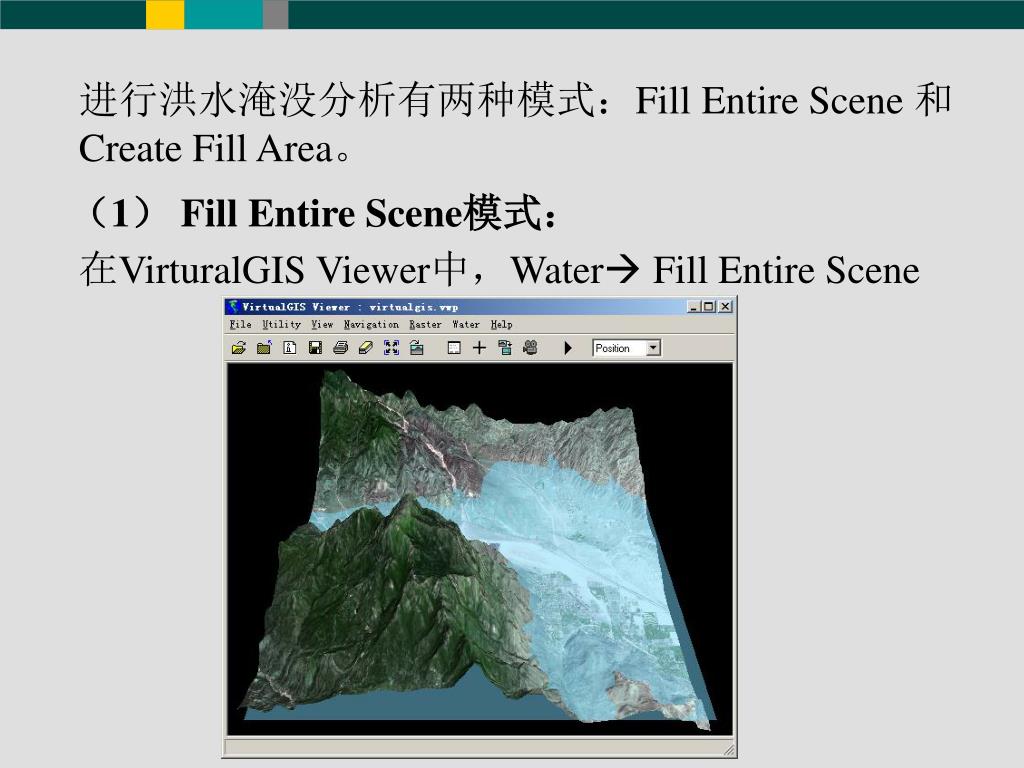

4. 进行洪水淹没分析有两种模式：Fill Entire Scene 和Create Fill Area。 （1） Fill Entire Scene模式： 在VirturalGIS Viewer中，Water Fill Entire Scene

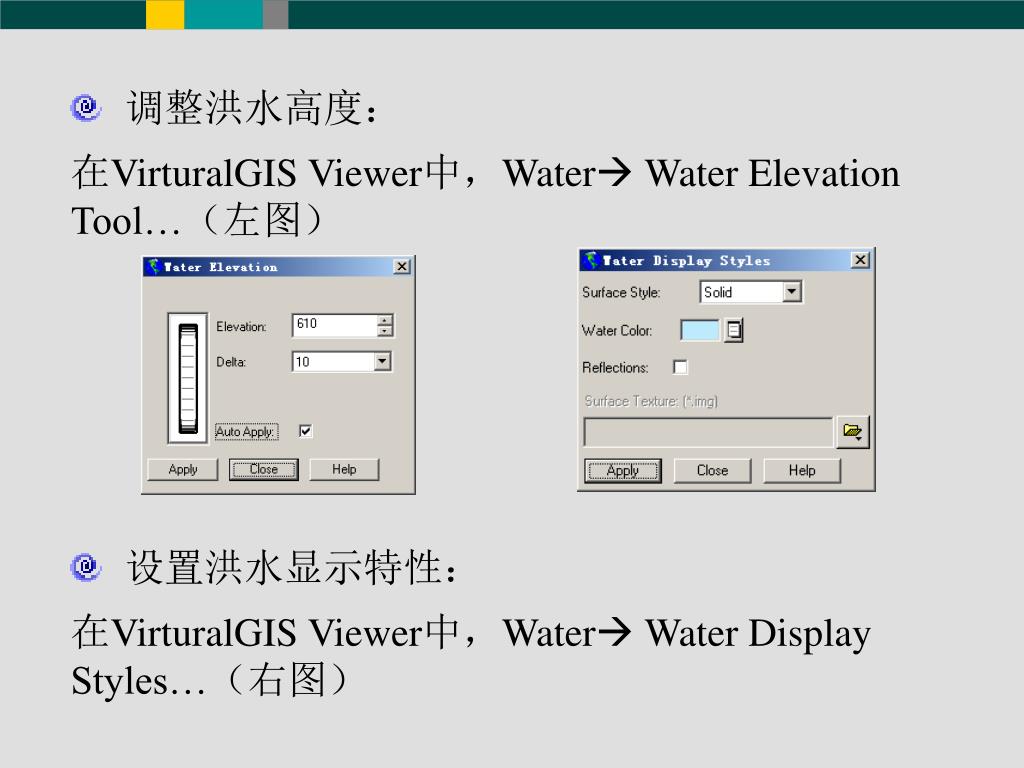

5. 调整洪水高度： 在VirturalGIS Viewer中，Water Water Elevation Tool…（左图） • 设置洪水显示特性： 在VirturalGIS Viewer中，Water Water Display Styles…（右图）

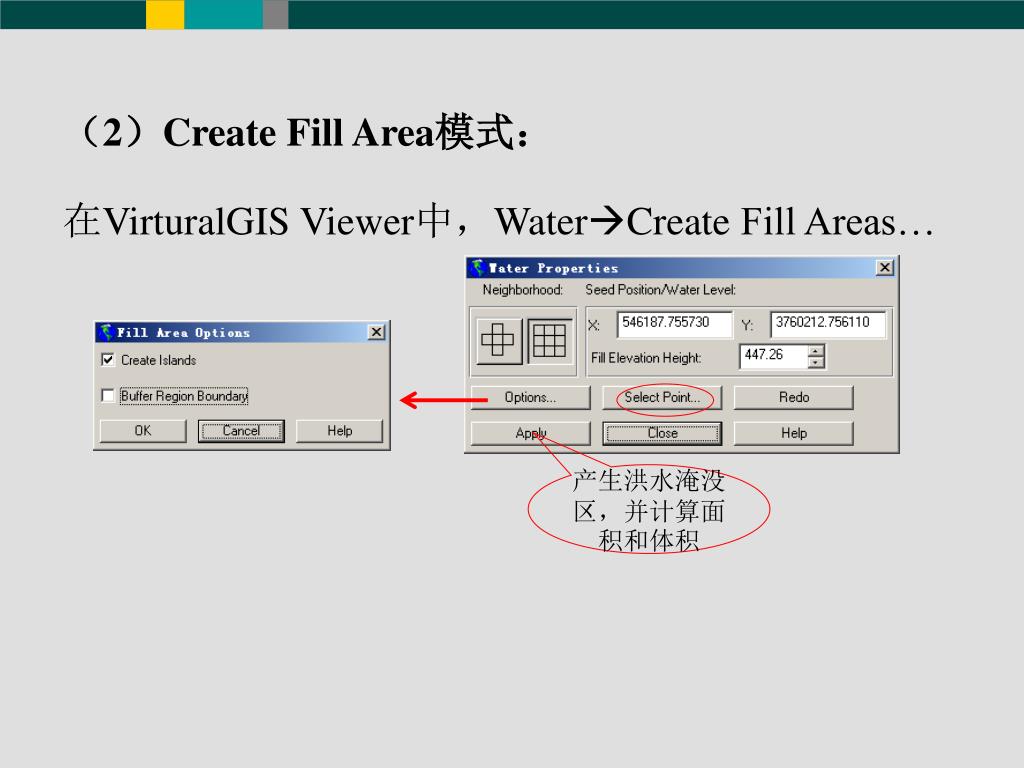

6. 产生洪水淹没区，并计算面积和体积 （2）Create Fill Area模式： 在VirturalGIS Viewer中，WaterCreate Fill Areas…

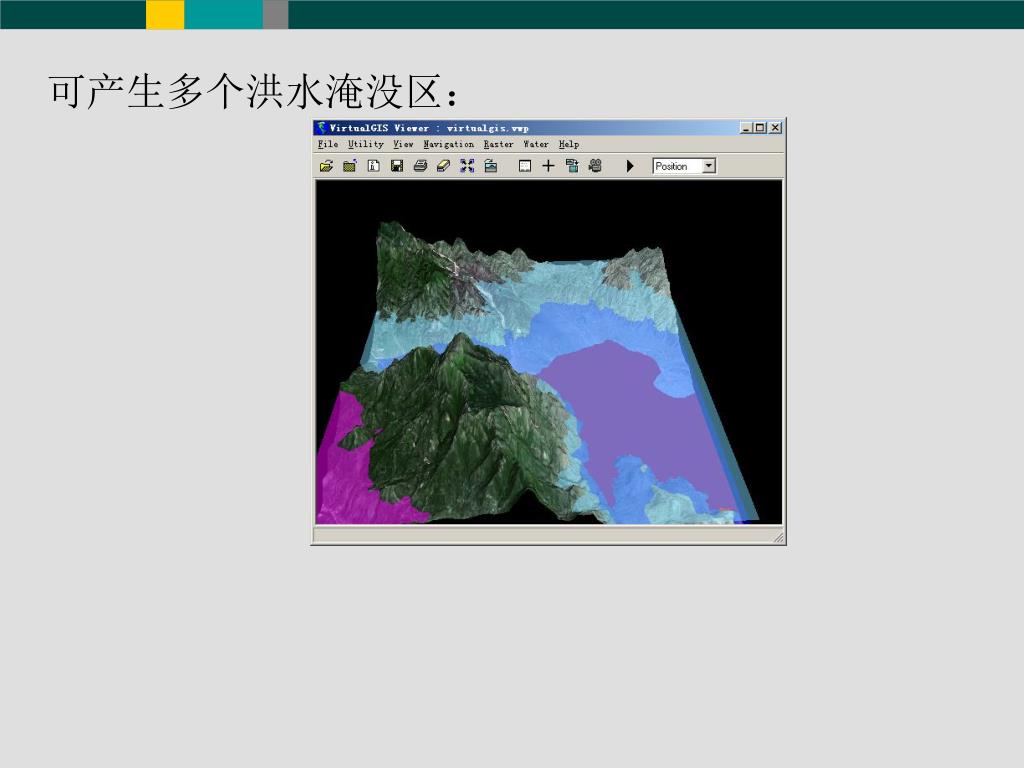

7. 可产生多个洪水淹没区：

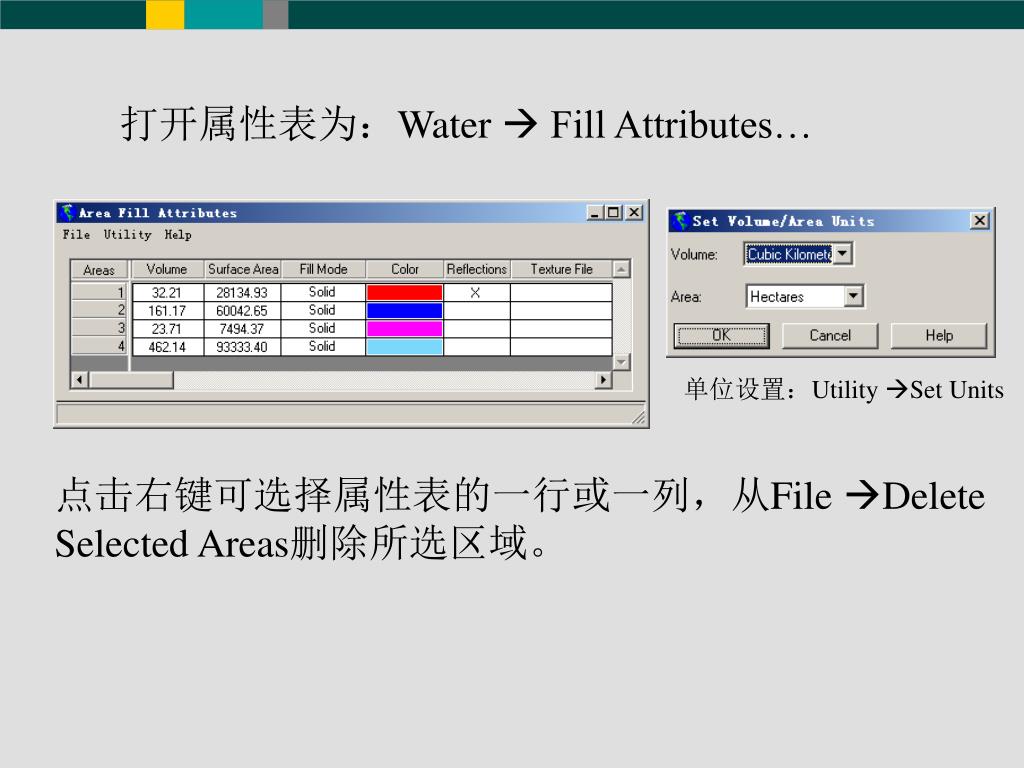

8. 打开属性表为：Water  Fill Attributes… 单位设置：Utility Set Units 点击右键可选择属性表的一行或一列，从File Delete Selected Areas删除所选区域。

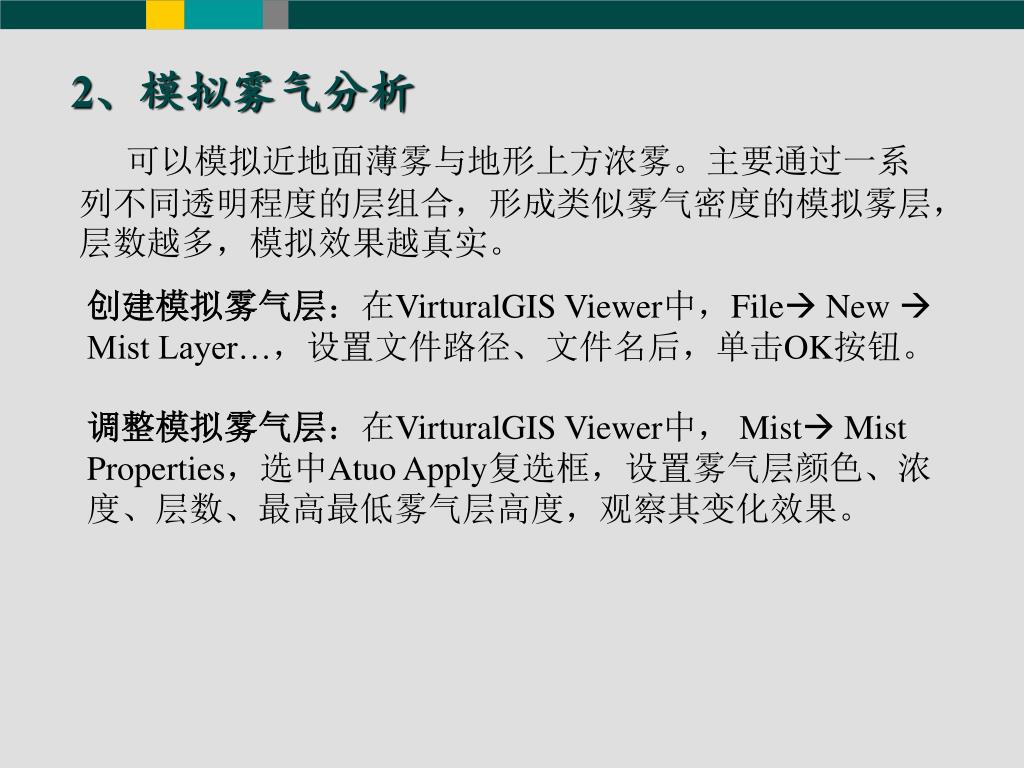

9. 2、模拟雾气分析 可以模拟近地面薄雾与地形上方浓雾。主要通过一系列不同透明程度的层组合，形成类似雾气密度的模拟雾层，层数越多，模拟效果越真实。 创建模拟雾气层：在VirturalGIS Viewer中，File New  Mist Layer…，设置文件路径、文件名后，单击OK按钮。 调整模拟雾气层：在VirturalGIS Viewer中， Mist Mist Properties，选中Atuo Apply复选框，设置雾气层颜色、浓度、层数、最高最低雾气层高度，观察其变化效果。

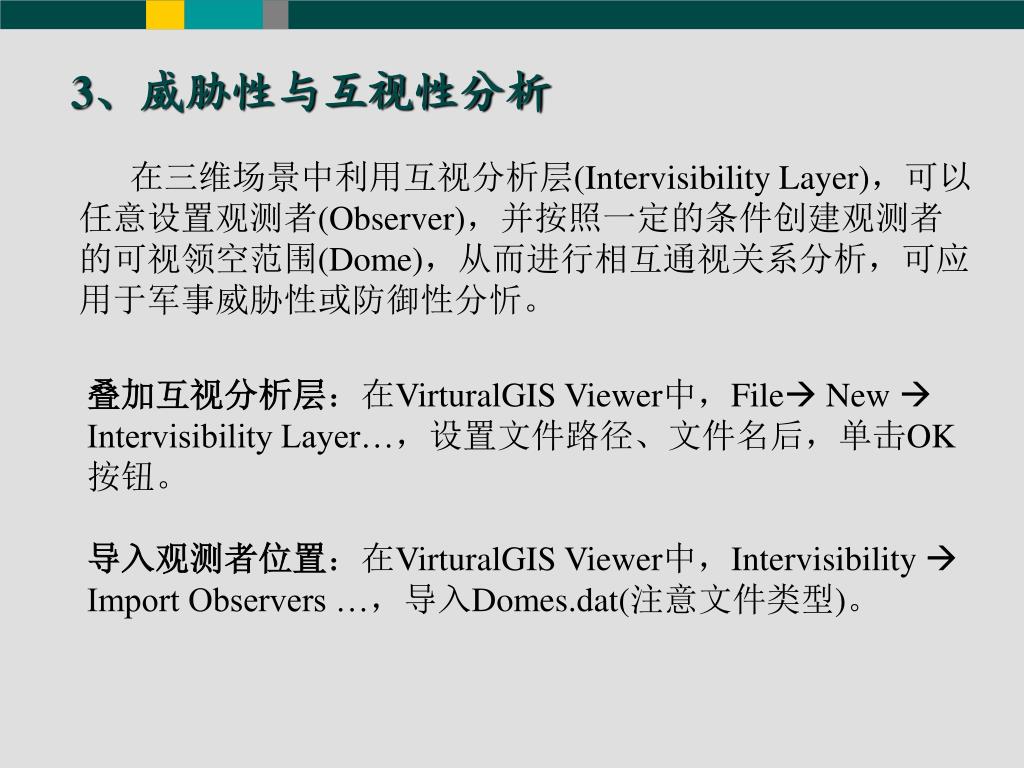

11. 3、威胁性与互视性分析 在三维场景中利用互视分析层(Intervisibility Layer)，可以任意设置观测者(Observer)，并按照一定的条件创建观测者的可视领空范围(Dome)，从而进行相互通视关系分析，可应用于军事威胁性或防御性分忻。 叠加互视分析层：在VirturalGIS Viewer中，File New  Intervisibility Layer…，设置文件路径、文件名后，单击OK按钮。 导入观测者位置：在VirturalGIS Viewer中，Intervisibility  Import Observers …，导入Domes.dat(注意文件类型)。

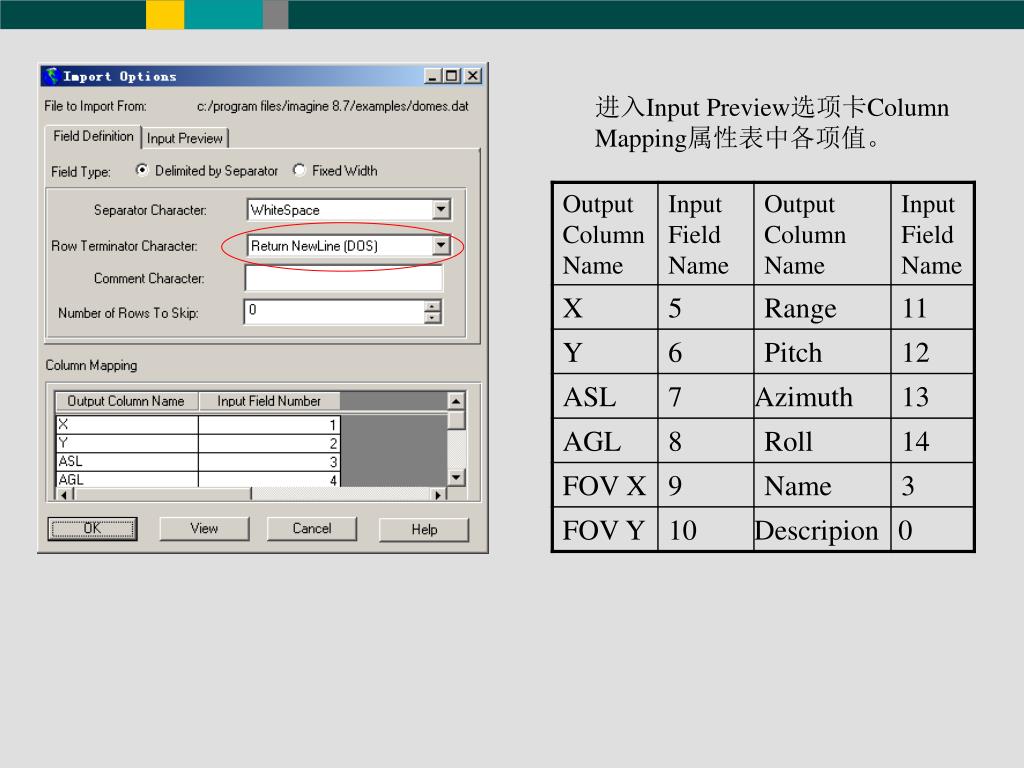

12. 进入Input Preview选项卡Column Mapping属性表中各项值。

13. 查看观测者属性：在VirturalGIS Viewer中， Intervisibility  Observers Attributes…， 放置一个观测者：在VirturalGIS Viewer中，Intervisibility  Place Observers …，鼠标变成十字架，在VirturalGIS 窗口需要的位置单击， Observers Attributes 窗口中增加一条观测者记录， Intervisibility  Create/Update Viewer显示互视分析层 。 不同观测者共视点： Intervisibility  Select Intervisibility Point，在两个观测者可视区域的地面交叉线上单击，位于该视线与视点范围的所有观测者都以黄色显示。

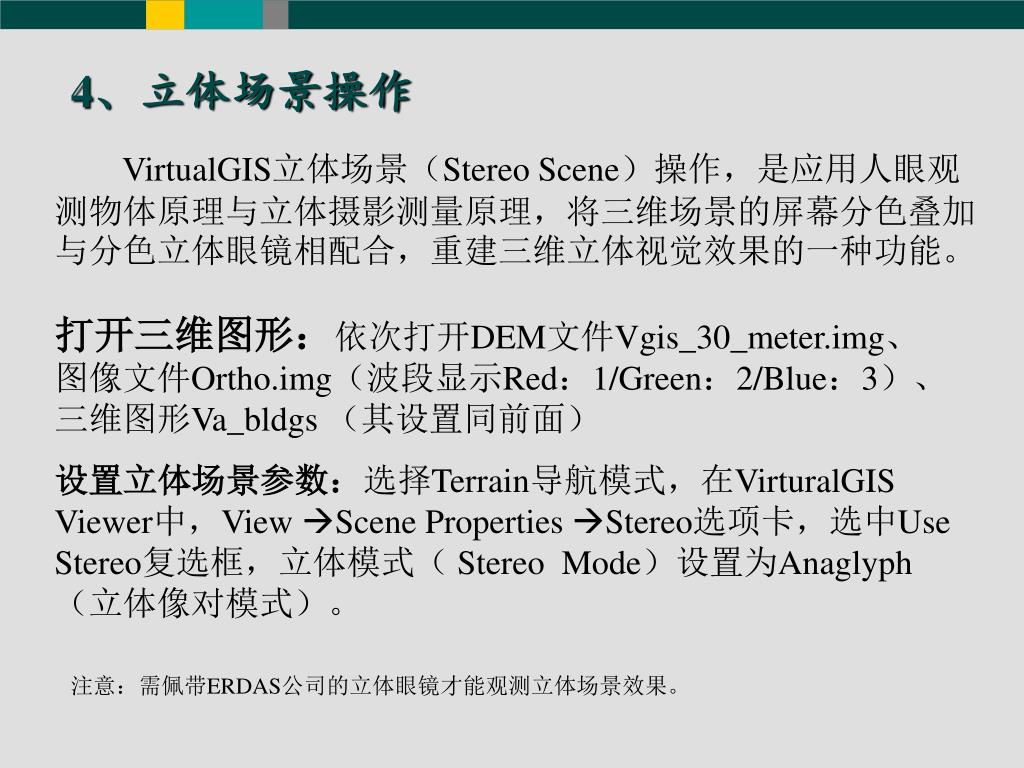

14. 4、立体场景操作 VirtualGIS立体场景（Stereo Scene）操作，是应用人眼观测物体原理与立体摄影测量原理，将三维场景的屏幕分色叠加与分色立体眼镜相配合，重建三维立体视觉效果的一种功能。 打开三维图形：依次打开DEM文件Vgis_30_meter.img、 图像文件Ortho.img（波段显示Red：1/Green：2/Blue：3）、三维图形Va_bldgs （其设置同前面） 设置立体场景参数：选择Terrain导航模式，在VirturalGIS Viewer中，View Scene Properties Stereo选项卡，选中Use Stereo复选框，立体模式（ StereoMode）设置为Anaglyph（立体像对模式）。 注意：需佩带ERDAS公司的立体眼镜才能观测立体场景效果。

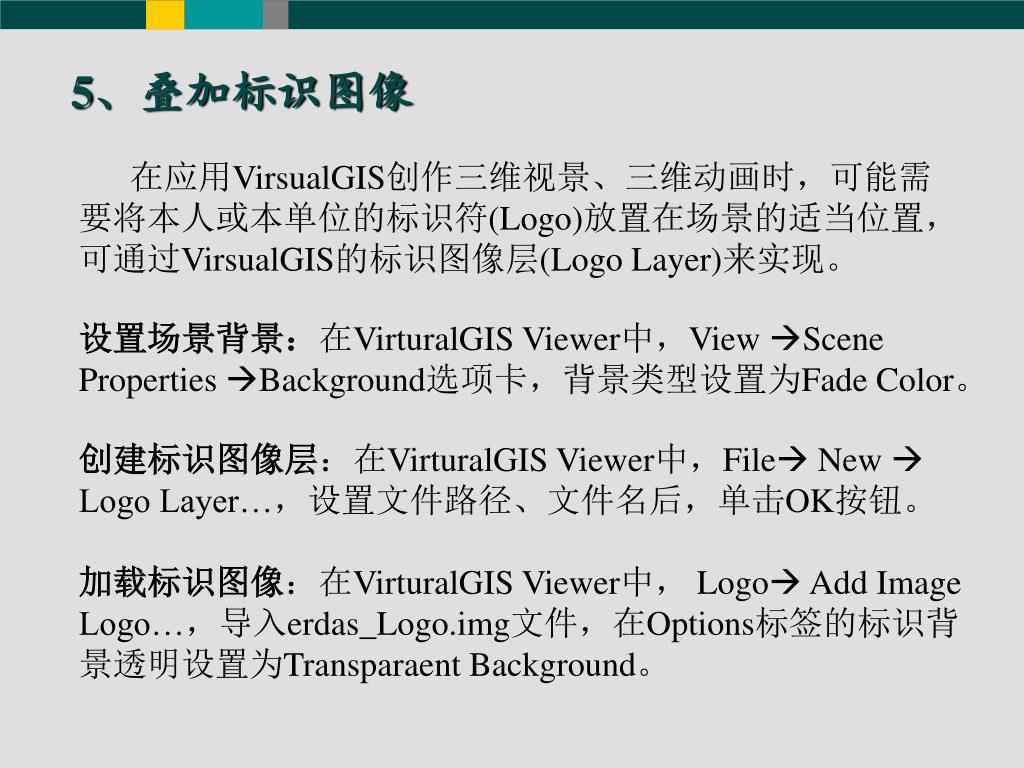

15. 5、叠加标识图像 在应用VirsualGIS创作三维视景、三维动画时，可能需要将本人或本单位的标识符(Logo)放置在场景的适当位置，可通过VirsualGIS的标识图像层(Logo Layer)来实现。 设置场景背景：在VirturalGIS Viewer中，View Scene Properties Background选项卡，背景类型设置为Fade Color。 创建标识图像层：在VirturalGIS Viewer中，File New  Logo Layer…，设置文件路径、文件名后，单击OK按钮。 加载标识图像：在VirturalGIS Viewer中， Logo Add Image Logo…，导入erdas_Logo.img文件，在Options标签的标识背景透明设置为Transparaent Background。

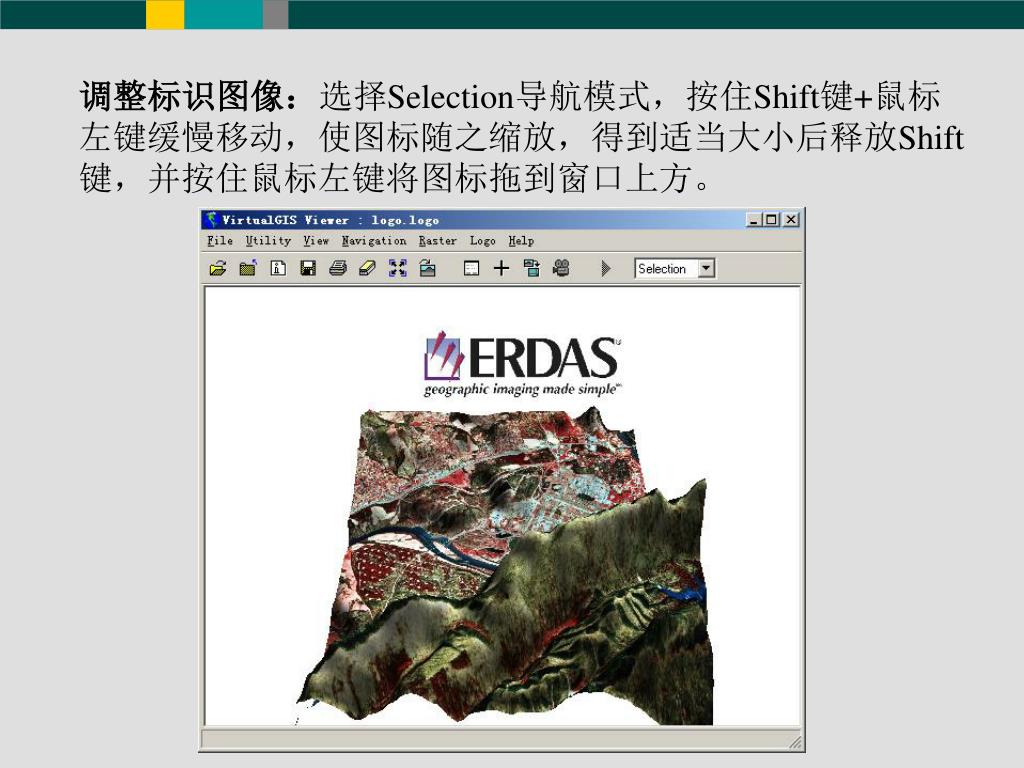

16. 调整标识图像：选择Selection导航模式，按住Shift键+鼠标左键缓慢移动，使图标随之缩放，得到适当大小后释放Shift键，并按住鼠标左键将图标拖到窗口上方。调整标识图像：选择Selection导航模式，按住Shift键+鼠标左键缓慢移动，使图标随之缩放，得到适当大小后释放Shift键，并按住鼠标左键将图标拖到窗口上方。

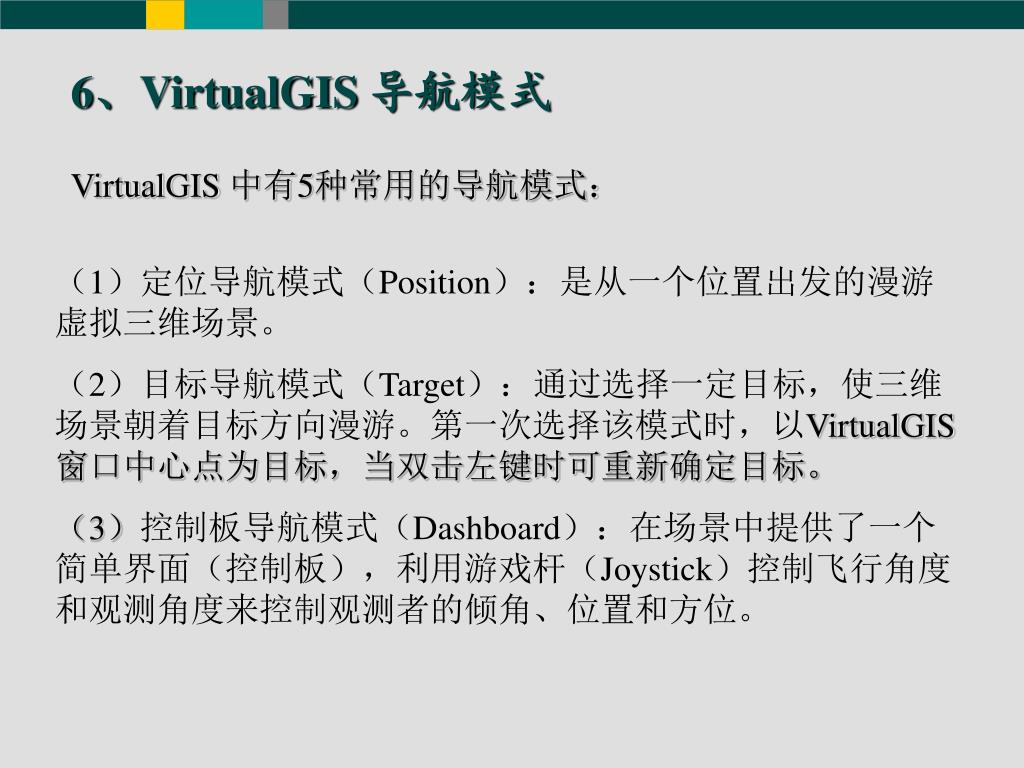

17. 6、VirtualGIS 导航模式 VirtualGIS 中有5种常用的导航模式： （1）定位导航模式（Position）：是从一个位置出发的漫游虚拟三维场景。 （2）目标导航模式（Target）：通过选择一定目标，使三维场景朝着目标方向漫游。第一次选择该模式时，以VirtualGIS 窗口中心点为目标，当双击左键时可重新确定目标。 （3）控制板导航模式（Dashboard）：在场景中提供了一个简单界面（控制板），利用游戏杆（Joystick）控制飞行角度和观测角度来控制观测者的倾角、位置和方位。

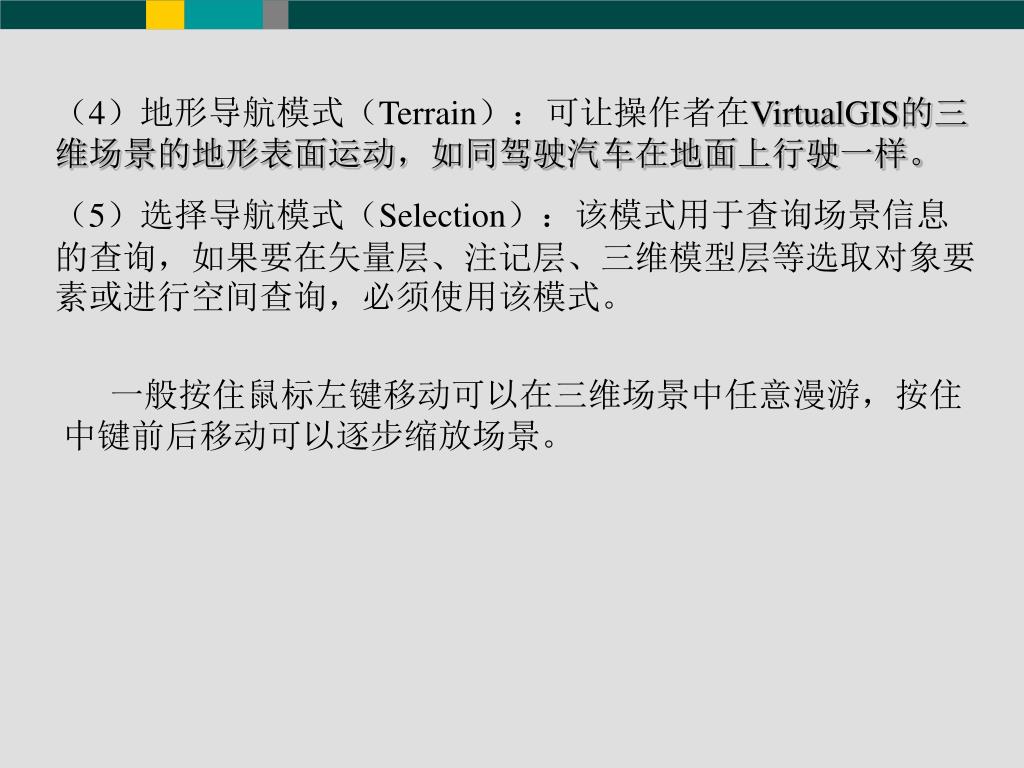

18. （4）地形导航模式（Terrain）：可让操作者在VirtualGIS的三维场景的地形表面运动，如同驾驶汽车在地面上行驶一样。 （5）选择导航模式（Selection）：该模式用于查询场景信息的查询，如果要在矢量层、注记层、三维模型层等选取对象要素或进行空间查询，必须使用该模式。 一般按住鼠标左键移动可以在三维场景中任意漫游，按住中键前后移动可以逐步缩放场景。

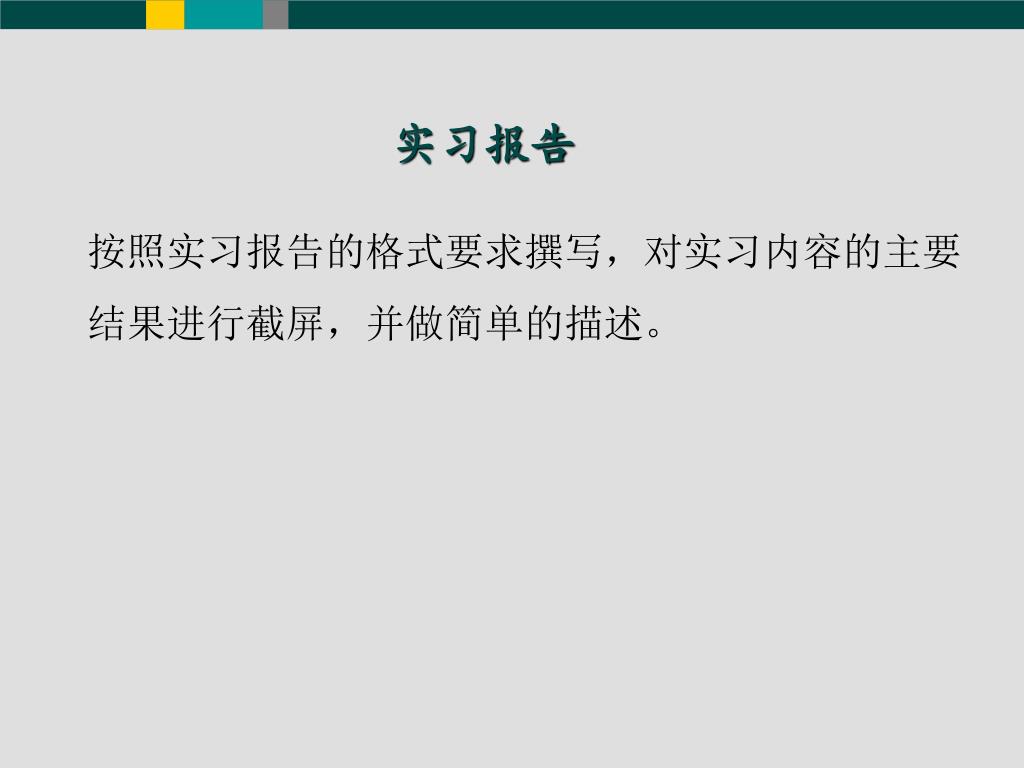

19. 实习报告 按照实习报告的格式要求撰写，对实习内容的主要结果进行截屏，并做简单的描述。
