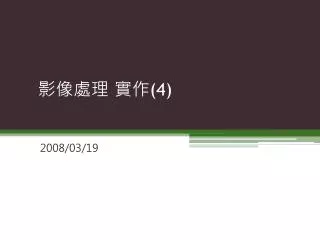

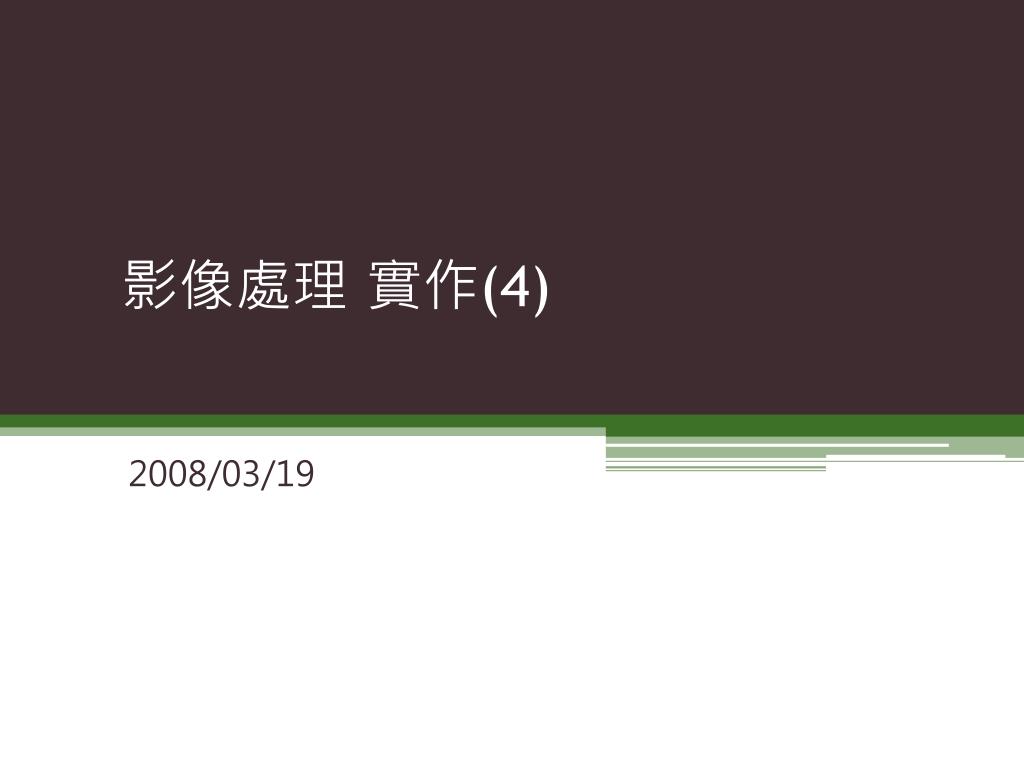

  1. 影像處理 實作(4) 2008/03/19

  2. 實作內容 • TabControl控制項 • ContextMenuScript控制項 • Color Image Processing • 彩色影像轉灰階影像 • 彩色模型之轉換（RGB與HSI互轉） • 利用直方圖均衡化強化彩色影像

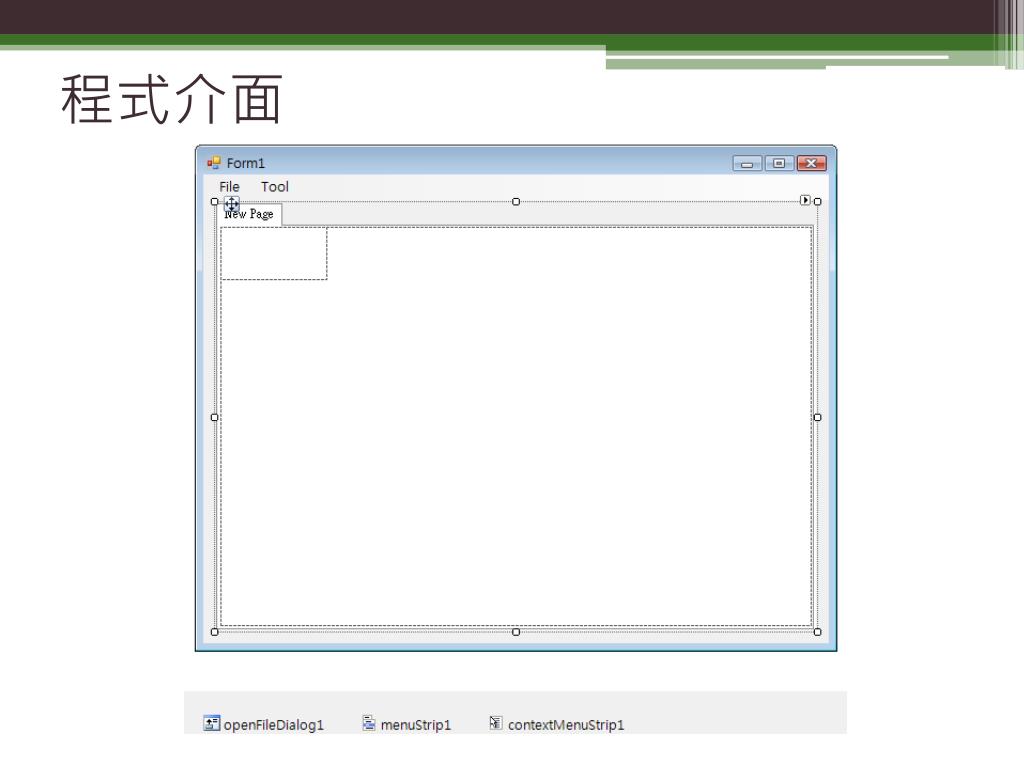

  3. 程式介面 • 請新增一個Windows Form專案，並在表單上放在以下控制項： • OpenFileDialog • MenuScript • TabControl • 在TabControl中的第一個TabPage加入一個PictureBox • ContextMenuScript

  4. 程式介面

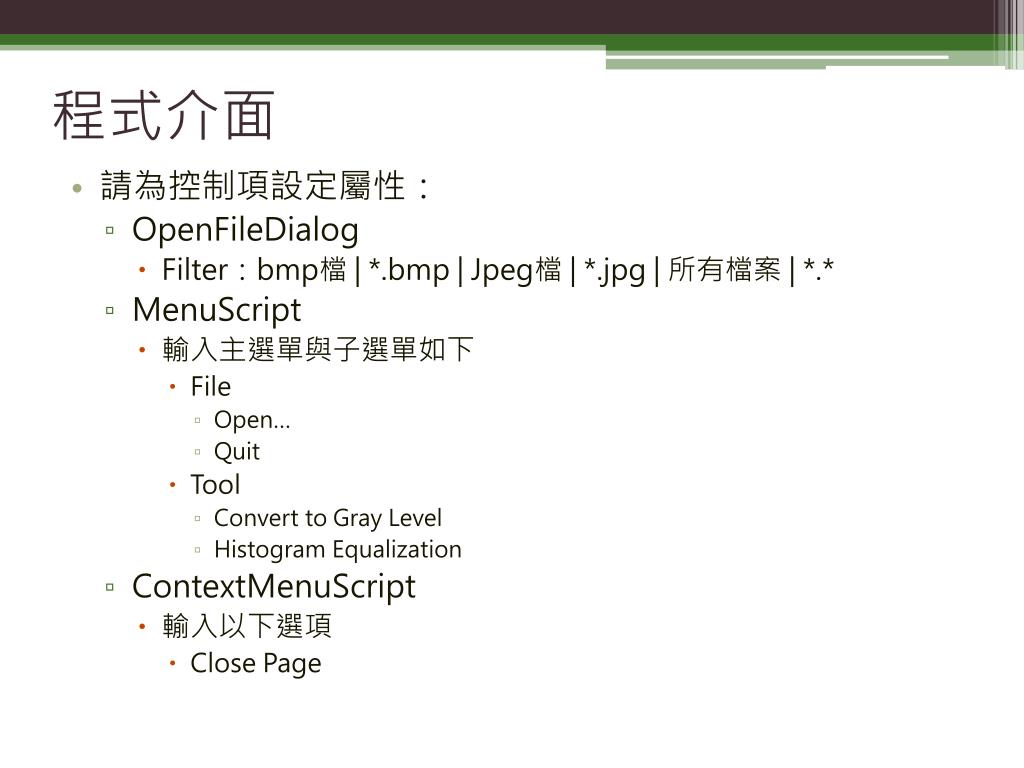

  5. 程式介面 • 請為控制項設定屬性： • OpenFileDialog • Filter：bmp檔 | *.bmp | Jpeg檔 | *.jpg | 所有檔案 | *.* • MenuScript • 輸入主選單與子選單如下 • File • Open… • Quit • Tool • Convert to Gray Level • Histogram Equalization • ContextMenuScript • 輸入以下選項 • Close Page

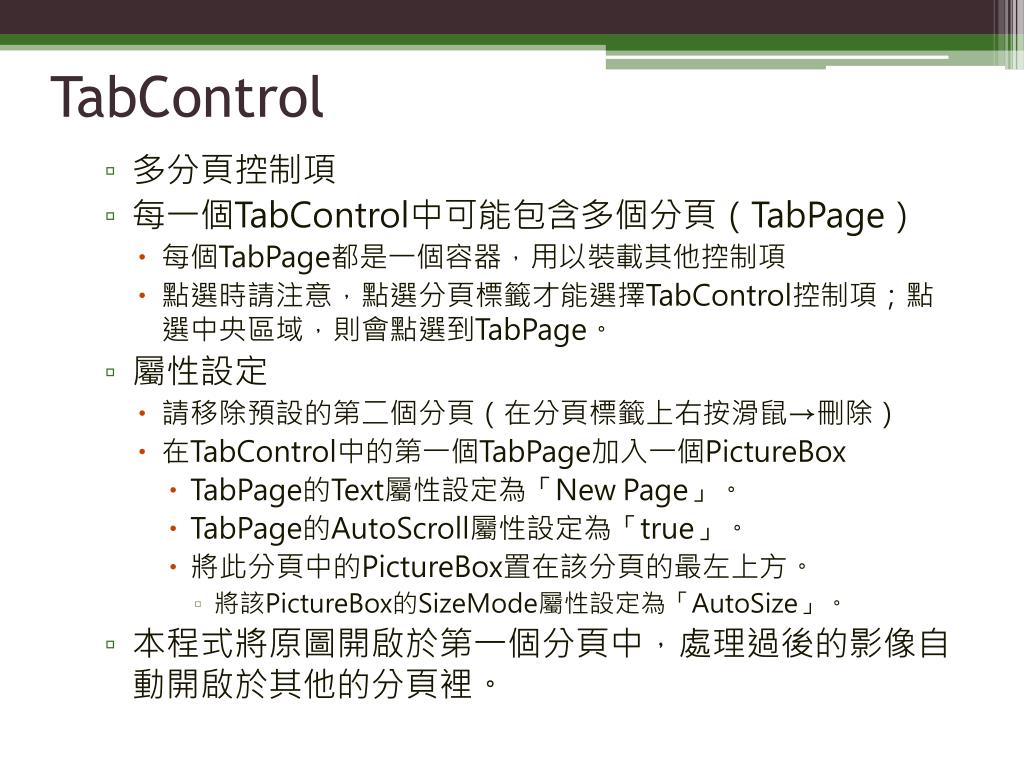

  6. TabControl • 多分頁控制項 • 每一個TabControl中可能包含多個分頁（TabPage） • 每個TabPage都是一個容器，用以裝載其他控制項 • 點選時請注意，點選分頁標籤才能選擇TabControl控制項；點選中央區域，則會點選到TabPage。 • 屬性設定 • 請移除預設的第二個分頁（在分頁標籤上右按滑鼠→刪除） • 在TabControl中的第一個TabPage加入一個PictureBox • TabPage的Text屬性設定為「New Page」。 • TabPage的AutoScroll屬性設定為「true」。 • 將此分頁中的PictureBox置在該分頁的最左上方。 • 將該PictureBox的SizeMode屬性設定為「AutoSize」。 • 本程式將原圖開啟於第一個分頁中，處理過後的影像自動開啟於其他的分頁裡。

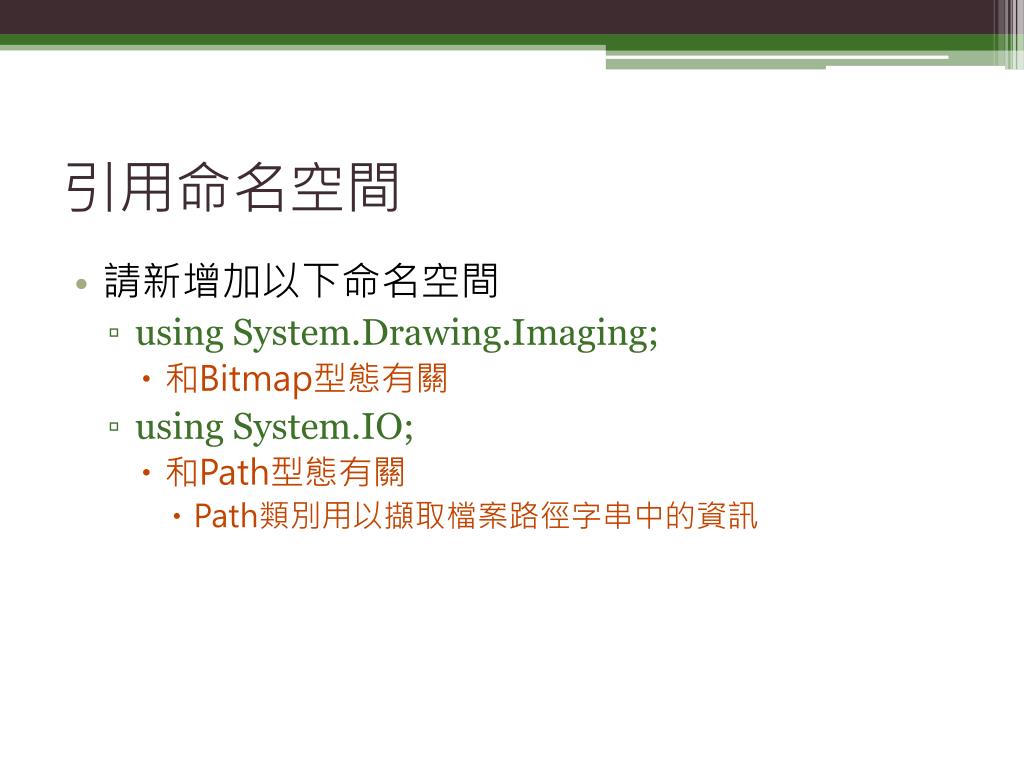

  7. 引用命名空間 • 請新增加以下命名空間 • using System.Drawing.Imaging; • 和Bitmap型態有關 • using System.IO; • 和Path型態有關 • Path類別用以擷取檔案路徑字串中的資訊

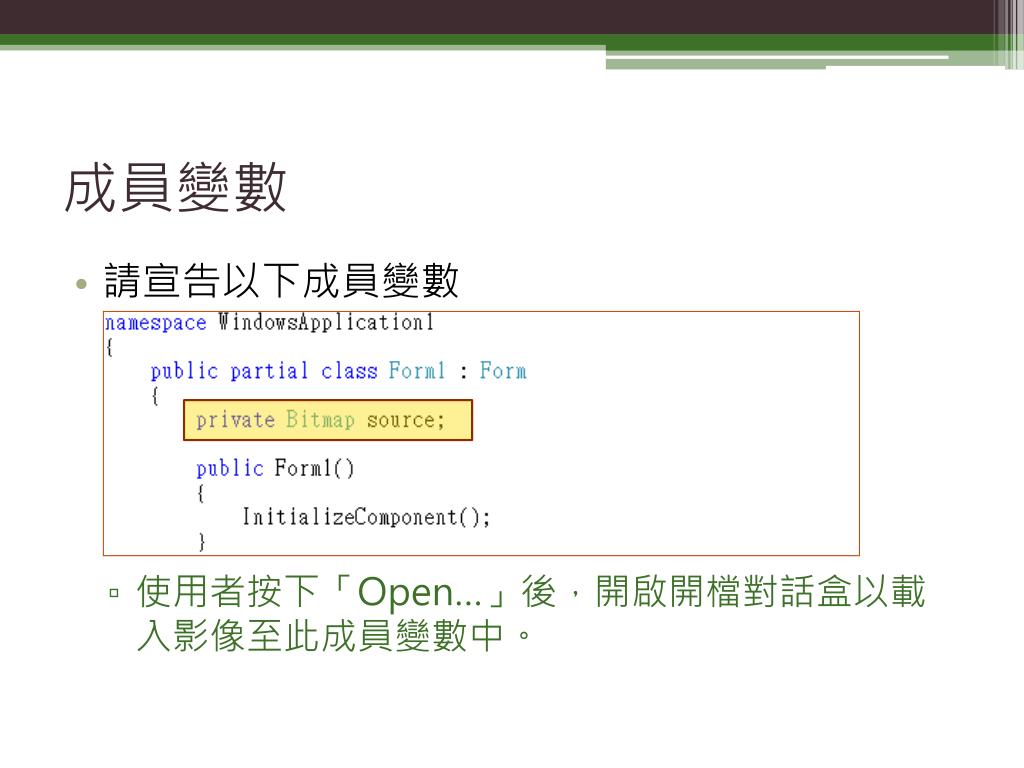

  8. 成員變數 • 請宣告以下成員變數 • 使用者按下「Open…」後，開啟開檔對話盒以載入影像至此成員變數中。

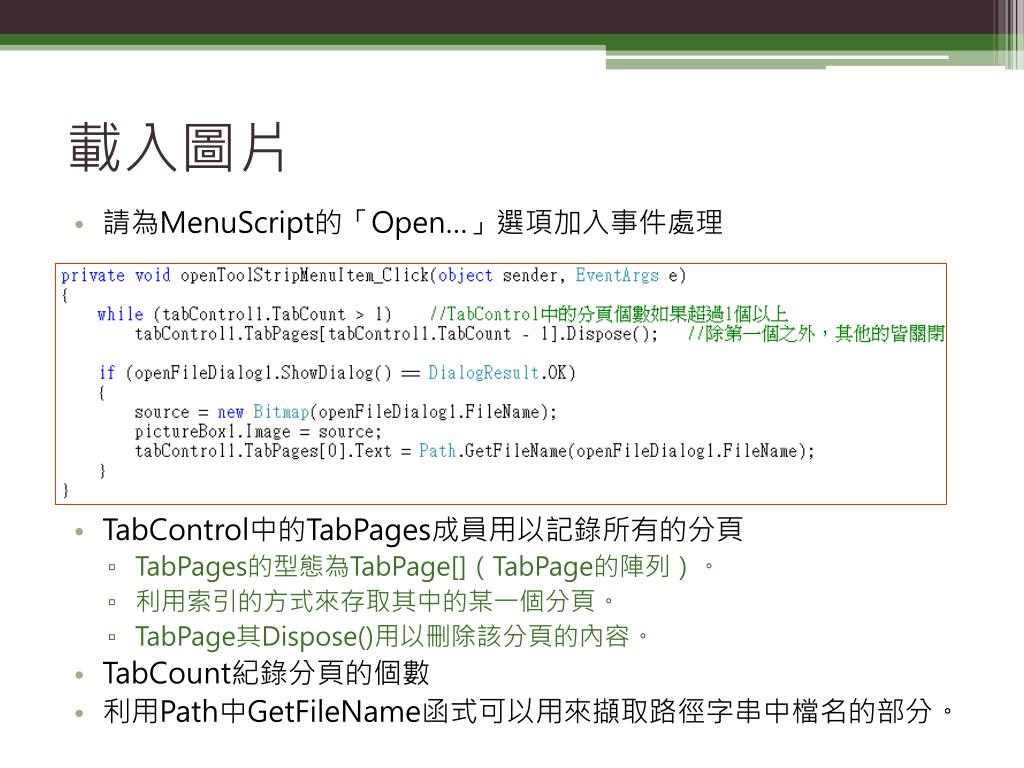

  9. 載入圖片 • 請為MenuScript的「Open…」選項加入事件處理 • TabControl中的TabPages成員用以記錄所有的分頁 • TabPages的型態為TabPage[]（TabPage的陣列）。 • 利用索引的方式來存取其中的某一個分頁。 • TabPage其Dispose()用以刪除該分頁的內容。 • TabCount紀錄分頁的個數 • 利用Path中GetFileName函式可以用來擷取路徑字串中檔名的部分。

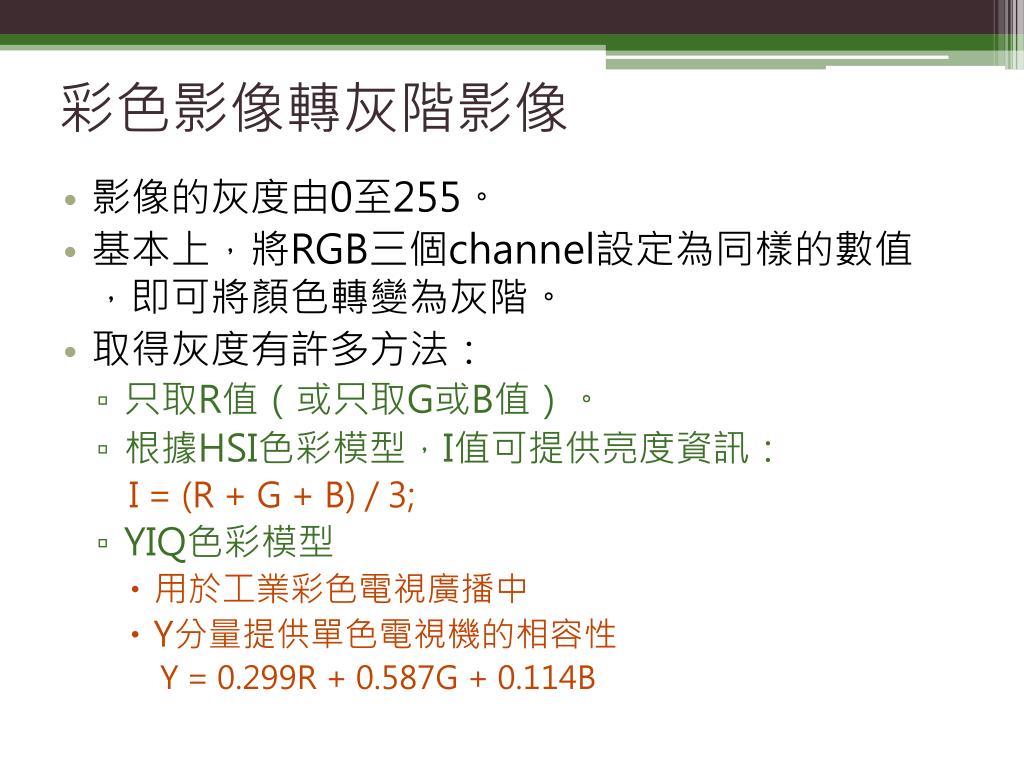

  10. 彩色影像轉灰階影像 • 影像的灰度由0至255。 • 基本上，將RGB三個channel設定為同樣的數值，即可將顏色轉變為灰階。 • 取得灰度有許多方法： • 只取R值（或只取G或B值）。 • 根據HSI色彩模型，I值可提供亮度資訊： I = (R + G + B) / 3; • YIQ色彩模型 • 用於工業彩色電視廣播中 • Y分量提供單色電視機的相容性 Y = 0.299R + 0.587G + 0.114B

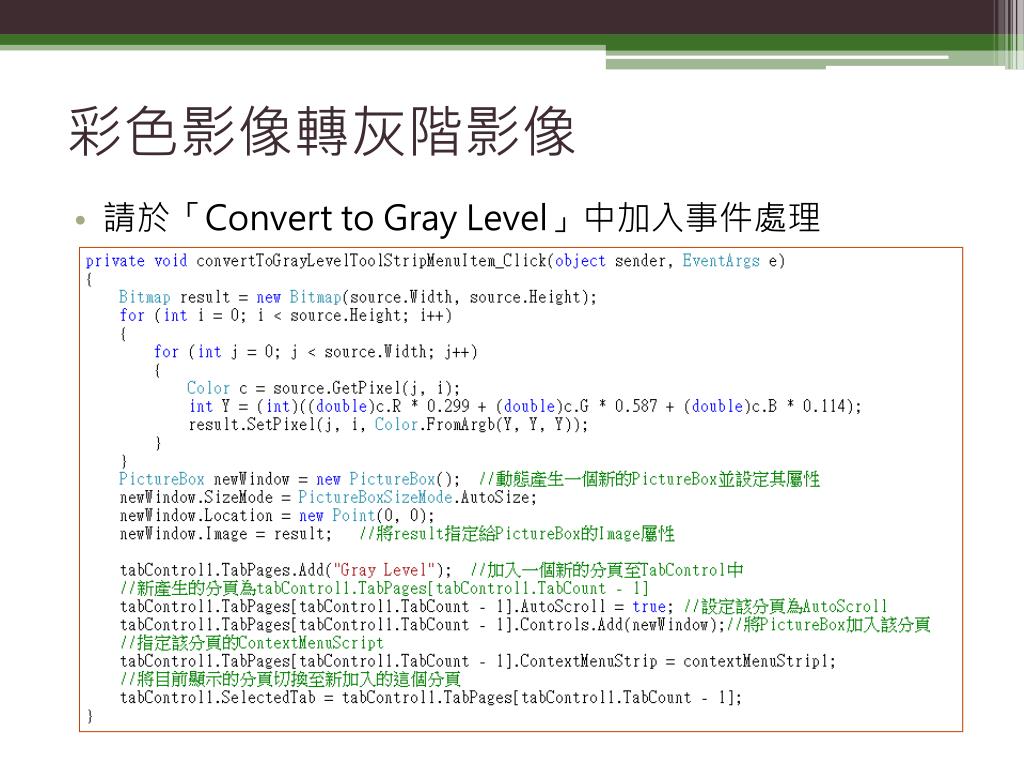

  11. 彩色影像轉灰階影像 • 請於「Convert to GrayLevel」中加入事件處理

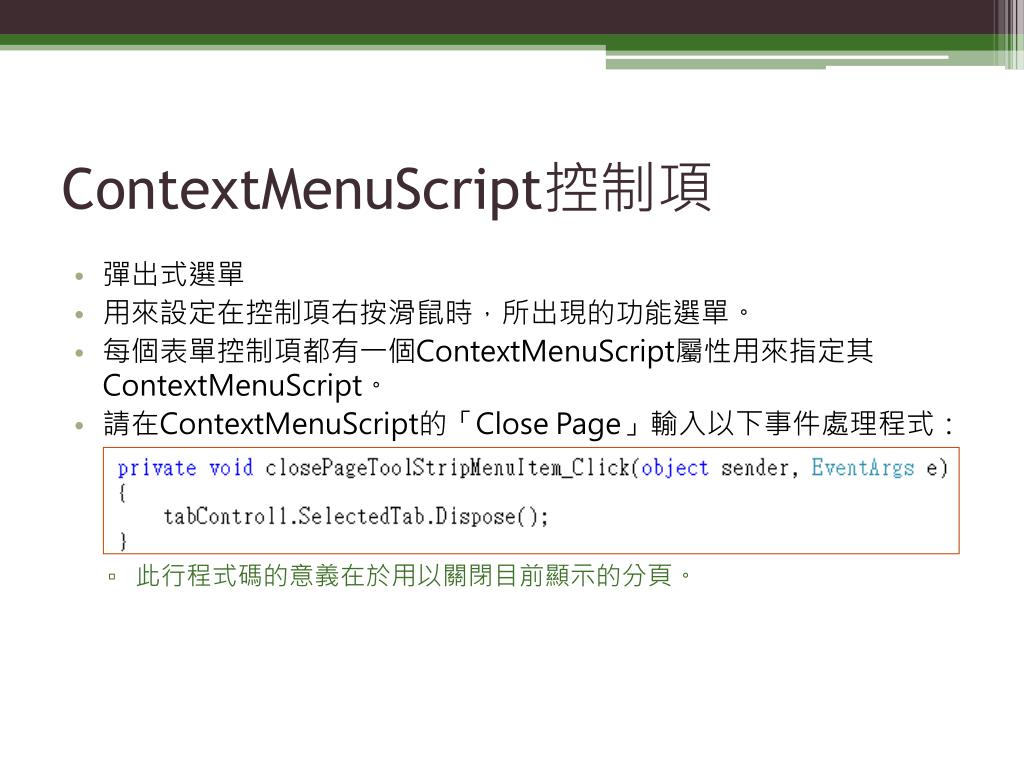

  12. ContextMenuScript控制項 • 彈出式選單 • 用來設定在控制項右按滑鼠時，所出現的功能選單。 • 每個表單控制項都有一個ContextMenuScript屬性用來指定其ContextMenuScript。 • 請在ContextMenuScript的「Close Page」輸入以下事件處理程式： • 此行程式碼的意義在於用以關閉目前顯示的分頁。

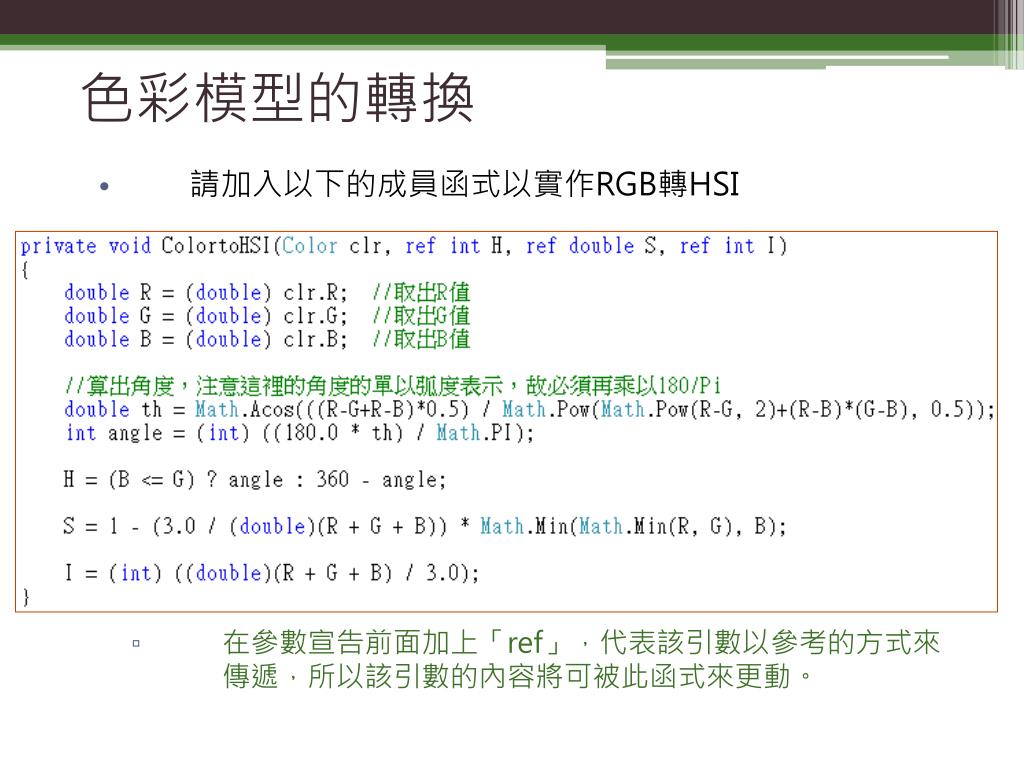

  13. 色彩模型的轉換 • 請加入以下的成員函式以實作RGB轉HSI • 在參數宣告前面加上「ref」，代表該引數以參考的方式來傳遞，所以該引數的內容將可被此函式來更動。

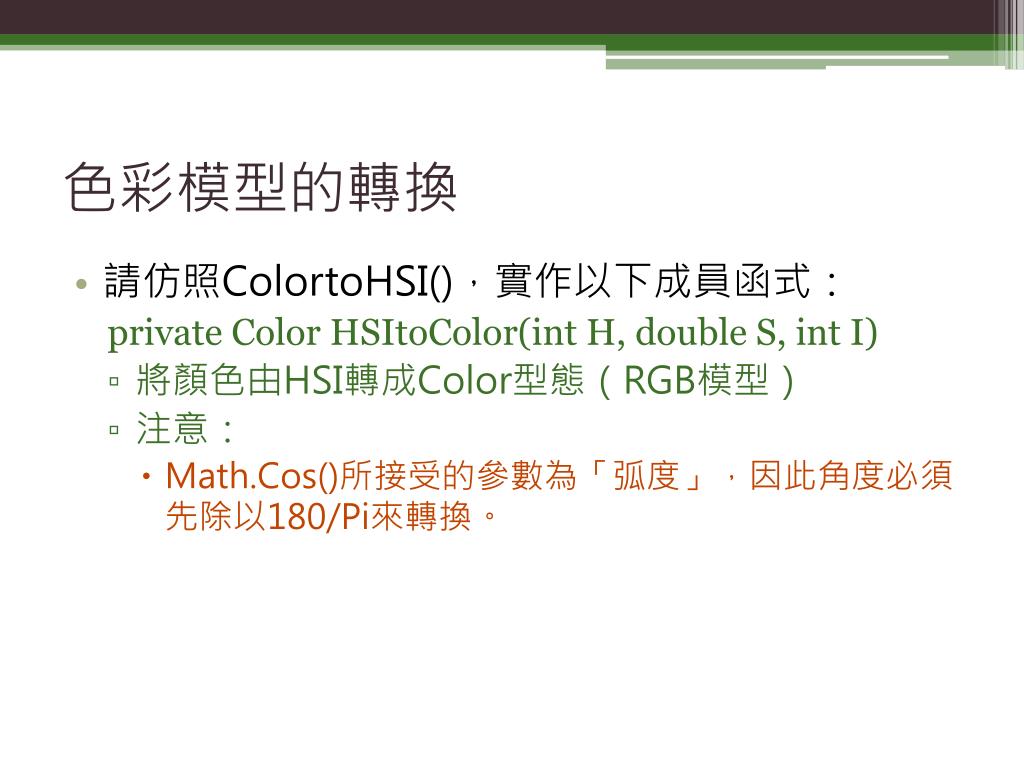

  14. 色彩模型的轉換 • 請仿照ColortoHSI()，實作以下成員函式： private Color HSItoColor(int H, double S, int I) • 將顏色由HSI轉成Color型態（RGB模型） • 注意： • Math.Cos()所接受的參數為「弧度」，因此角度必須先除以180/Pi來轉換。

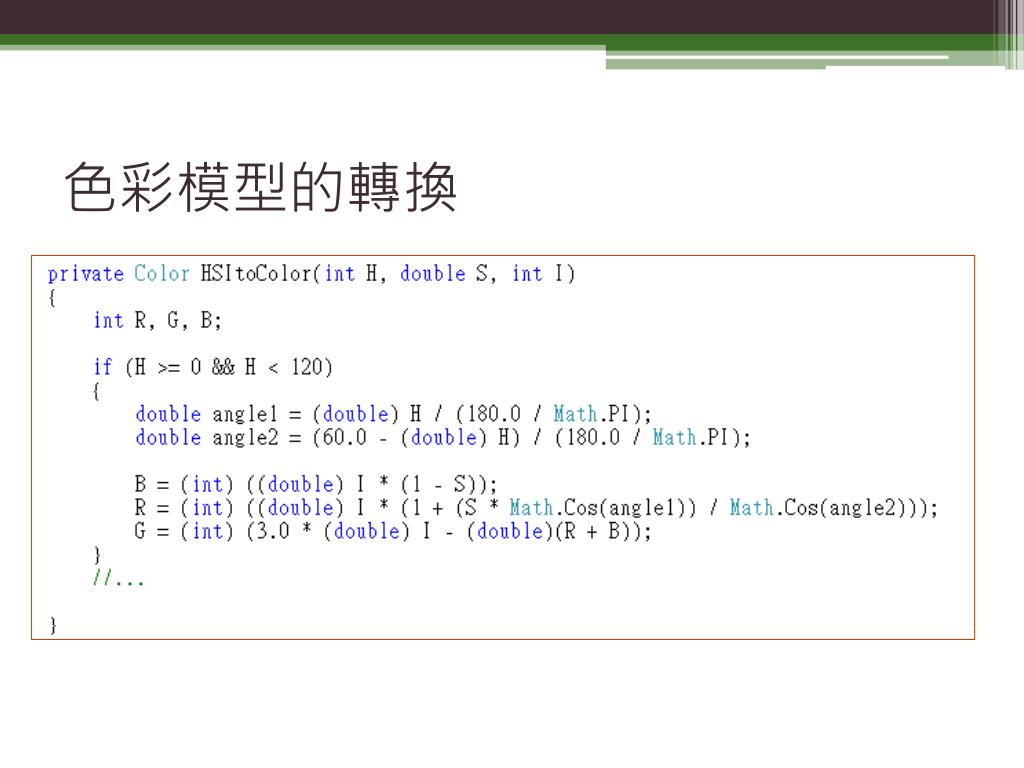

  15. 色彩模型的轉換

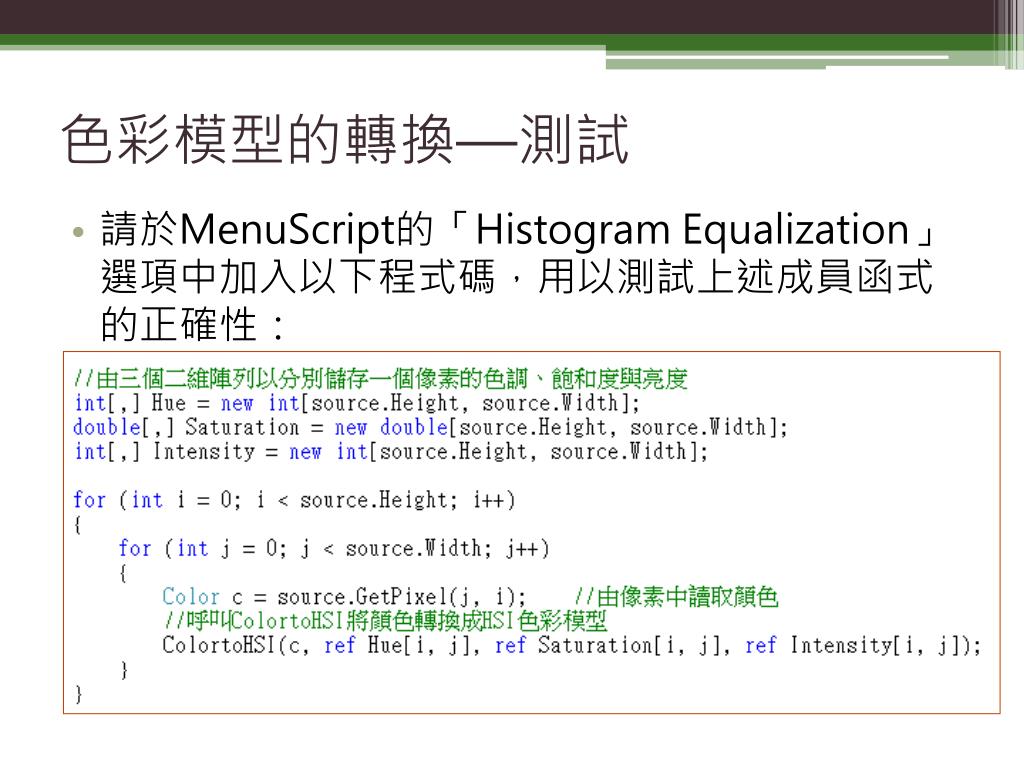

  16. 色彩模型的轉換—測試 • 請於MenuScript的「Histogram Equalization」選項中加入以下程式碼，用以測試上述成員函式的正確性：

  17. 色彩模型的轉換—測試

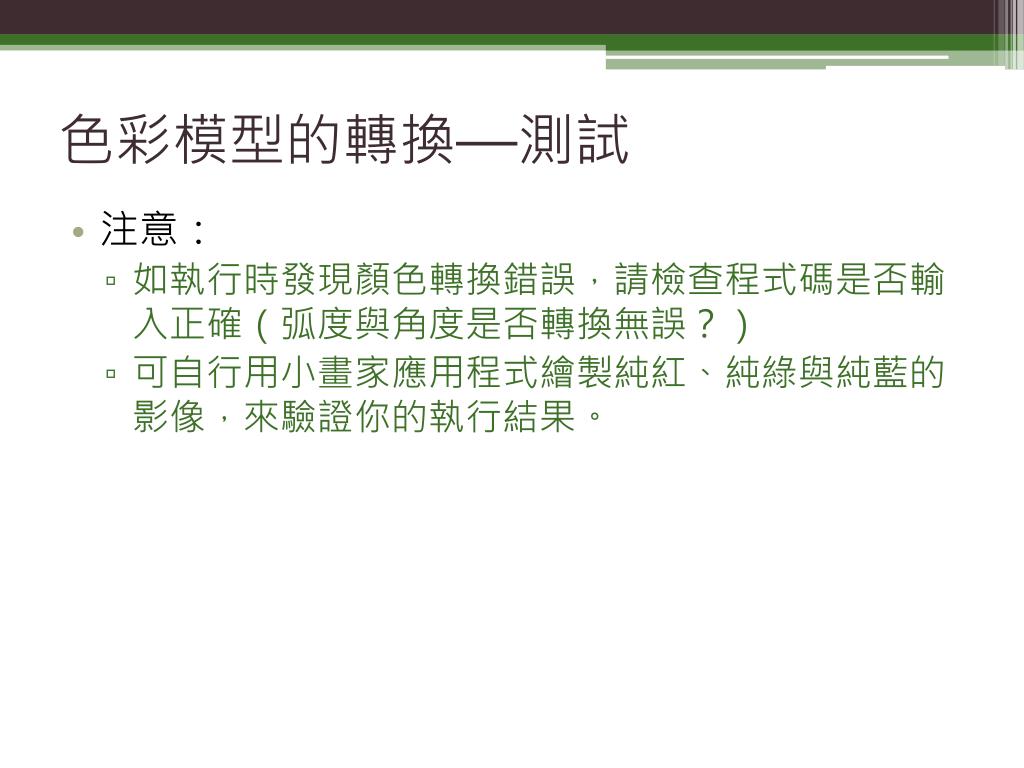

  18. 色彩模型的轉換—測試 • 注意： • 如執行時發現顏色轉換錯誤，請檢查程式碼是否輸入正確（弧度與角度是否轉換無誤？） • 可自行用小畫家應用程式繪製純紅、純綠與純藍的影像，來驗證你的執行結果。

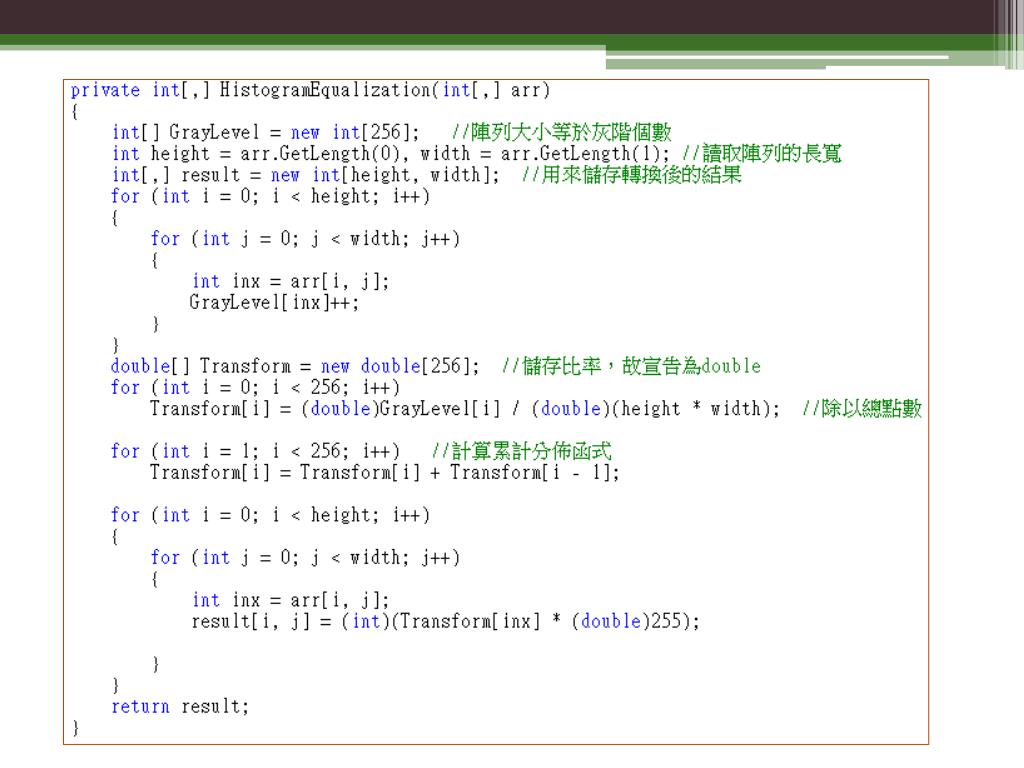

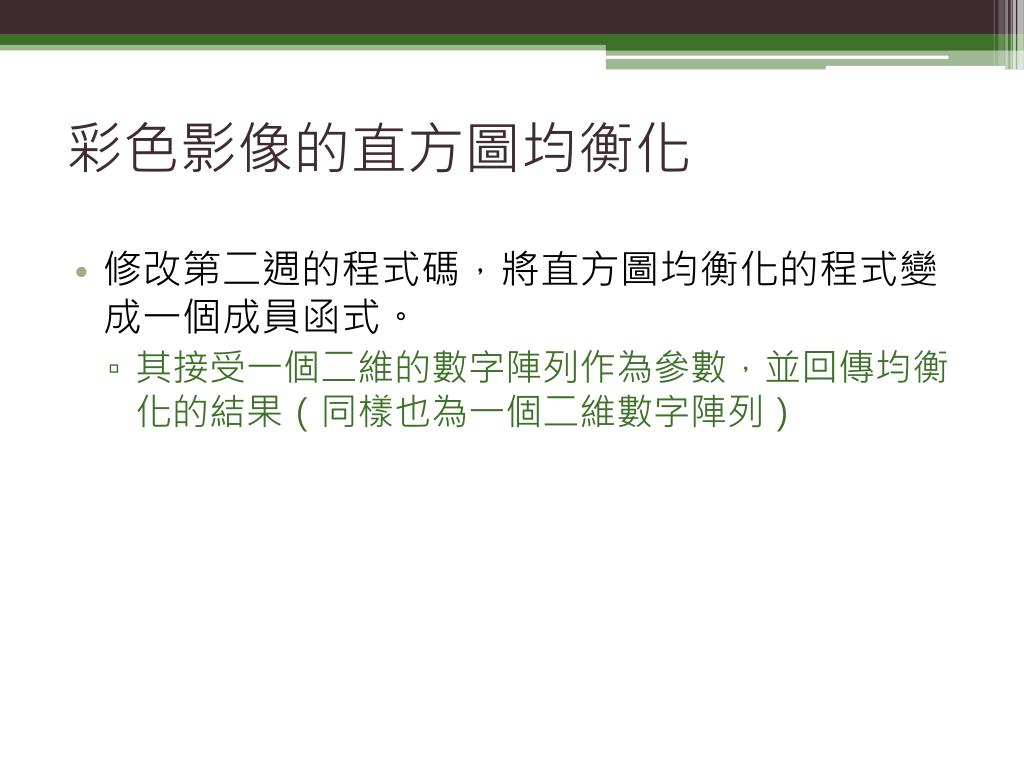

  19. 彩色影像的直方圖均衡化 • 修改第二週的程式碼，將直方圖均衡化的程式變成一個成員函式。 • 其接受一個二維的數字陣列作為參數，並回傳均衡化的結果（同樣也為一個二維數字陣列）

  20. 。

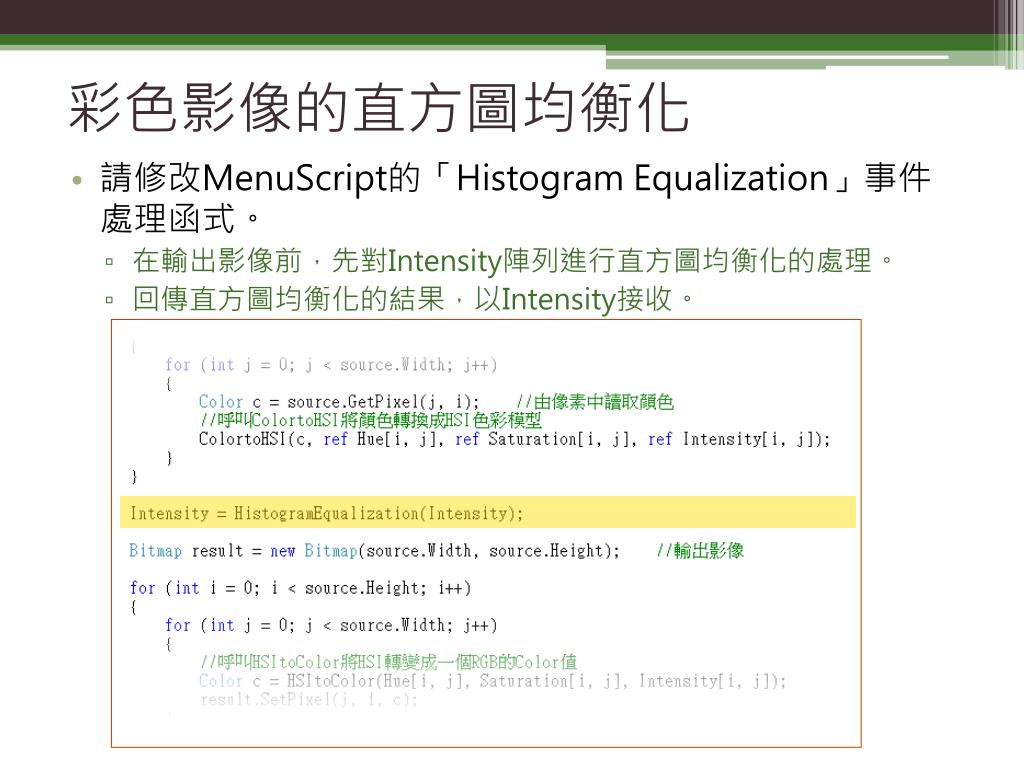

  21. 彩色影像的直方圖均衡化 • 請修改MenuScript的「Histogram Equalization」事件處理函式。 • 在輸出影像前，先對Intensity陣列進行直方圖均衡化的處理。 • 回傳直方圖均衡化的結果，以Intensity接收。
