汽車散熱系統的原理與演進

汽車散熱系統的原理與演進. 南台科技大學機械工程系 自動化控制組四年乙班 學生：蔡育倫 99512063 　　　殷婉柔 99512077. 1. outline. 南台機械工程系. 何謂散熱 散熱系統的原理 散熱系統的 分類 汽車空調系統的介紹 汽車散熱原件介紹 結論. 2. 南台機械工程系. 何謂散熱. 顧名思義 : 散熱 就是 把溫度降低 例 : 脫衣、扇風、潑水 … 等等可以把溫度降低的方法. 我要脫了 >/////<. 3. 南台機械工程系. 散熱系統的原理. 物體有三態：

wendy-donovan
Download Presentation

汽車散熱系統的原理與演進

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

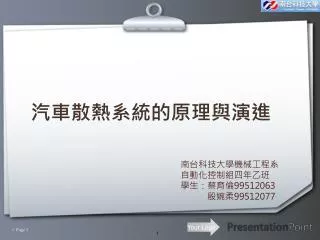

  1.  Page 1 汽車散熱系統的原理與演進 南台科技大學機械工程系 自動化控制組四年乙班 學生：蔡育倫99512063 　　　殷婉柔99512077 1

  2. outline  Page 2 南台機械工程系 • 何謂散熱 • 散熱系統的原理 • 散熱系統的分類 • 汽車空調系統的介紹 • 汽車散熱原件介紹 • 結論 2

  3.  Page 3 南台機械工程系 何謂散熱 • 顧名思義:散熱就是把溫度降低 • 例:脫衣、扇風、潑水…等等可以把溫度降低的方法 我要脫了>/////< 3

  4.  Page 4 南台機械工程系 散熱系統的原理 • 物體有三態： 固態、液態及氣態，依熱力學法則，任何物質當其形態發生變化時，不是吸取其周圍的熱量，就是排放其本身的熱量 • 例:水變成冰---釋放熱能(須外力作功)‏ • 例:水變成水蒸氣---吸收熱能‏ 4

  5.  Page 5 熱水 冷水 溫 水 南台機械工程系 散熱系統的原理 • 按熱力學第二定律(Inequality of Clausius)說法： 在大自然界中，熱量可由高溫處傳向低溫處，若熱量由低溫處傳向高溫處，必須藉由作功達成。 5

  6.  Page 6 散熱系統的分類 油冷 Oil cooler 氣冷 Air cooler 水冷 Water cooler 水箱或冷卻水塔

  7.  Page 7 南台機械工程系 散熱系統的類別-油冷Oil cooler • 油冷:以油作為介質的冷卻系統 • 主要運用於油壓系統或是油冷卻系統，就是俗稱的機油冷卻器(Oil cooler)現在大概用於大型機械油壓設備以及汽機車引擎冷卻系統 7

  8.  Page 8 南台機械工程系 散熱系統的類別-氣冷Air cooler • 氣冷:以空氣作為介質的冷卻系統 • 主要運用於俗稱小綿羊的速克達機車(排氣量較小)‏ 藉由空氣的接觸將熱能帶走以達到散熱的效果 帶走冷凝器、水箱、油冷卻器的熱量 外部的風→風扇 高速行駛的風 8

  9.  Page 9 南台機械工程系 散熱系統的類別-水冷 • 水冷:以水作為介質的冷卻系統 • 幫浦推動水，經過引擎帶走引擎的熱量，然後出入口管路，分成兩管，一側接水箱，一側接暖氣，然後進行散熱。 9

  10.  Page 10 南台機械工程系 散熱系統的類別 • 組合式:結合兩種以上的冷卻系統 • 例:冷卻水塔—結合氣冷與水冷，它利用上端風扇將空氣抽出，再將水噴灑於散熱片上，熱量經由空氣帶走 10

  11.  Page 11 南台機械工程系 汽車空調系統介紹 膨脹閥 4 壓縮機 1 蒸發器 5 冷凝器 散熱風扇 2 乾 燥 瓶 ;儲液筒 3 11

  12.  Page 12 汽車散熱原件介紹 高壓軟管 壓縮機 Compressor 高低壓開關 冷凝器 Condenser 乾燥瓶;儲液筒RD Receiver Dryer 膨脹閥 Expansion Valve 蒸發器[俗稱風箱仁] EVAPORATOR

  13.  Page 13 南台機械工程系 壓縮機compressor的功能與歷史 13

  14.  Page 14 南台機械工程系 冷凝器的功能與歷史Condenser 的功能和歷史 14

  15.  Page 16 南台機械工程系 儲液筒;乾燥筒(Receiver Dryer)的功能與歷史 16

  16.  Page 18 南台機械工程系 膨脹閥Expansion Valve的功能和歷史 18

  17.  Page 19 南台機械工程系 蒸發器Evaporator)的功能與歷史 19

  18.  Page 20 蒸發器Evaporator)的構造圖 膨脹閥

  19.  Page 21 結論 • 科技始終來自於需求。 • 蒙特婁議定書已成為第一個具有全球共識的環保公約，不論是已開發、新興、或是開發中國家，皆願意透過技術與經費來支持。 • 目前各大產業均在設計及材料物質使用上，著手朝新的技術、新的控制理念進行。 • 無論從環保、節能、減少對汽車動力性影響、降低空調設備成本等任何一個角度出發，儘量降低空調功耗都是未來的發展方向。

  20.  Page 22 參考文獻 • 萬在工業 http://www.manzai.com.tw/ • 1996Ford Taursu LX福特汽車DIY (阿丁) http://tw.myblog.yahoo.com/jw!G1Dl..2GEwMoUZVrpzS4_k.v/article?mid=1395 http://tw.f2.page.bid.yahoo.com/tw/auction/b38165134?u=jack580328 • 創業圓夢計畫http://sme.moeasmea.gov.tw/ecatalog/view_product.php?product=2060816KA641# • 汽車空調系統http://www.56.com/u29/v_NDg5NTI3NDY.html • 宜霖交通器材 http://www.airconditioning.com.tw/ • 友永 http://unical.ylg.com.tw/Cindex.php • 日本calsonichttp://www.calsonickansei.co.jp/ • *http://motocity.tw/menu/mv.php?id=78[重機] • *http://www.wretch.cc/album/show.php?i=DJYY0124&b=10&f=1694122663&p=2 [法拉利]

  21.  Page 23 Thanks for your attention.
