發展背景

發展背景. 1887 年 -Heinrich Rudolf Hertz 發現了 光電效應 。 1907 年 -P.D. Innes 使用倫琴管、亥姆霍茲線圈、磁場半球（電子能量分析儀）和照像平版做實驗來記錄寬頻發無線電子和速度的函數關係，此為第一個 XPS 能譜的量測。 1967 年 - 第二世界大戰後，瑞典 Uppsala 大學 K.Siegbahn 及其同事經過近 20 年的潛心研究而建立了分析方法。他們發現了 內層電子束縛能 (binding energy) 的 位移現象 ，解決了電子能量分析等技術問題，檢測元素周期表中各元素軌道束縛能，並成功地應用於許多實際的化學體系。

wenda
Download Presentation

發展背景

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

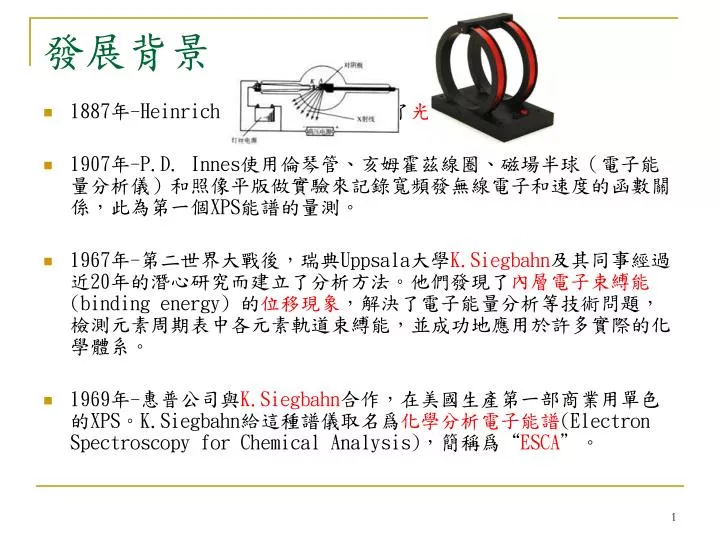

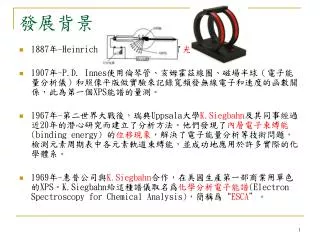

  1. 發展背景 • 1887年-Heinrich Rudolf Hertz發現了光電效應。 • 1907年-P.D. Innes使用倫琴管、亥姆霍茲線圈、磁場半球（電子能量分析儀）和照像平版做實驗來記錄寬頻發無線電子和速度的函數關係，此為第一個XPS能譜的量測。 • 1967年-第二世界大戰後，瑞典Uppsala大學K.Siegbahn及其同事經過近20年的潛心研究而建立了分析方法。他們發現了內層電子束縛能(binding energy) 的位移現象，解決了電子能量分析等技術問題，檢測元素周期表中各元素軌道束縛能，並成功地應用於許多實際的化學體系。 • 1969年-惠普公司與K.Siegbahn合作，在美國生產第一部商業用單色的XPS。K.Siegbahn給這種譜儀取名爲化學分析電子能譜(Electron Spectroscopy for Chemical Analysis)，簡稱爲“ESCA”。

  2. 發展背景 X射線是由德國物理學家倫琴於1895年發現的，他由 此獲得了1901年首屆諾貝爾物理學獎。 XPS現象基於愛因斯坦於1905年揭示的光電效應，愛因斯 坦由於這方面的工作被授予1921年諾貝爾物理學獎。 基於K.Siegbahn教授對發展XPS領域做出的重大貢獻， 他被授1981年諾貝爾物理學獎。

  3. XPS簡介-基本原理 • XPS(X-ray Photoelectron Spectroscopy)：X光光電子能譜儀，以X光作為激發源，分析物質表面的元素組成與化學組成。 • X-ray光源能量高，入射時可激發內層能階(core level)的電子。

  4. XPS簡介-基本原理 • XPS以X光光源照射材料的同時，使原子或分子中的電子受激而發射出來，測量動能和從材料表面1奈米到5奈米處發射出來的光電子能量分佈，從而得到x射線光電子光譜。

  5. 光電效應 XPS簡介-基本原理 Einstein關係式: KE=hυ-BE-Φ

  6. XPS簡介-儀器架構 • XPS裝置示意圖

  7. XPS簡介-儀器架構 PHI 5800 XPS 系統 能量分析器 電腦軟體處理 X射線光源 真空系統

  8. XPS簡介-分析原理 • 定性分析 • 定量分析 • 角解析光電子分析 • 縱深分析

  9. XPS原理 ‧X光會將原子內部的核心電子或鍵結電子激發至高能態，靠近材料表面的高能態電子有機會逸出材料表面， 這些電子稱為X光光電子，包括核心電子、鍵結電子、Auger電子、 非彈性碰撞電子

  10. 光電效應 XPS簡介-基本原理 Einstein關係式: KE=hυ-BE-Φ

  11. XPS原理

  12. XPS原理
