cms axis

CMS의 AXIS구성도

2004. 3

XML강사

신형주

shin7688@empal.com

slide2
AXIS 시스템 개요
  • SMTP나 FTP메시지 전송
  • 어플리케이션 고유의 serialization과 deserialization
  • 추가 서비스 호출 메커니즘(Corba, RMI, COM)
axis core component
AXIS 시스템 Core Component

AxisEngine – SOAP처리

MessageContext – SOAP메시지 저장

Handler – Handler는 MessageContext를 가져와서 수행

Chain – Chain은 Handler의 순서를 나타내는 Handler로

requestFlow/responseFlow가 있음

Transport – AXIS의 통신으로 HTTP/SMTP/JMS

Serializer와 Deserializer – 데이타타입을 XML과 교환

Deployment와 Configuration – WSDD로 AXIS의 인스턴스 작동정의

slide4
AXIS 메시지 처리

SOAP Message

MessageContext

Specfic Chain

Transport

Request

Chain

Global

Request

Chain

LocalResponder

URLMapper

Authenticate

ICSAuthenticate

AttachmentRequest

AttachmentResponse

SOAP Request

Transport

Listener

Client

Application

AxisServer

SOAP Response

Transport

Response

Chain

Global

Response

Chain

비즈니스로직

handler chain
Handler, Chain과 메시지 플로우

Chain

MessageContext

MessageContext

ICSAuthenticate

Handler

SOAP

Message

SOAP

Message

AttachmentRequest

Handler

Authenticate

Handler

Axis Engine

cms chain
CMS Chain과 메시지 플로우

ICSAuthenticate

Handler

Authenticate

Handler

AttachmentRequest

Handler

Chain

Axis Engine

Invoke

(MsgContext)

Invoke

(MsgContext)

Invoke

(MsgContext)

Invoke

(MsgContext)

axis engine chain
Axis Engine Chain호출

Transort

Request

Chain

Global

Request

Chain

Service

Request

Chain

Service

Specific

Chain

Global

Response

Chain

Transport

Response

Chain

Axis Engine

Invoke

Invoke

Invoke

Invoke

Invoke

Invoke

MessageContext

cms axis handler
CMS AXIS Handler 처리

Specfic Chain

Request Handler

ICSAuthenticate

Handler

AttachmentRequest

Handler

ICSAuthenticate

Handler

Transport

Request

Chain

Global

Request

Chain

Provider

AxisServer

AttachmentResponse

Handler

Transport

Response

Chain

Global

Response

Chain

CMS

Component

Response Handler

cms axis handler1
CMS AXIS Handler 다른 처리

Specfic Chain

Global

Request

Chain

ICSAuthenticate

Handler

Request Handler

Transport

Request

Chain

AttachmentRequest

Handler

ICSAuthenticate

Handler

Provider

AxisServer

Transport

Response

Chain

AttachmentResponse

Handler

Response Handler

CMS

Component

Global

Response

Chain

axis message messagecontext
Axis 컴포넌트(Message/MessageContext)
  • Message
    • org.apache.axis.Message는 attachment의 SOAP메시지를 포함
  • MessageContext
    • AXIS엔진은 SOAP메시지는 MessageContext로 전달
    • Request Message/Respose Message
    • Service Detail - 타켓 서비스명, transport(http/smtp/ftp),세션정보
    • Mapping Registry - MessageContext는 현재 TypeMaping을 위해 serializer/deserializer를 참조
    • 속성 - MessageContext는 ID와 패스워드, 요청메시지타입(rpc/msg)등 포함
messagecontext message
MessageContext와 Message간의 관계

SOAPPart

<<Abstract class>>

Part

MessageContext

Message

Attachments

AttachmentPart

AttachmentsImpl

axis handler

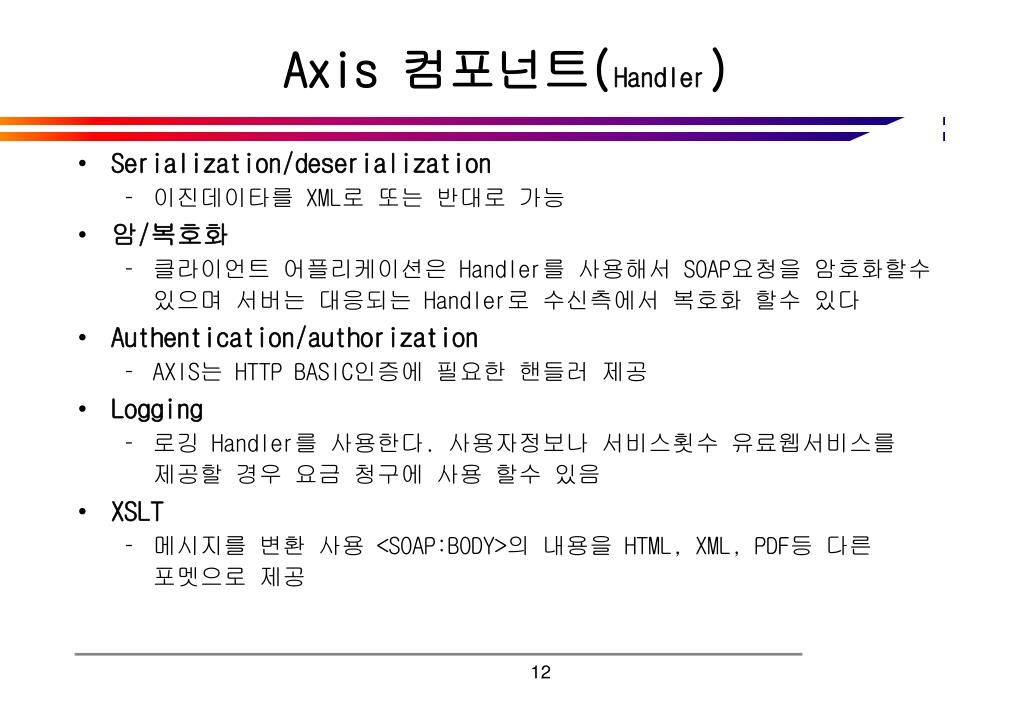

Axis 컴포넌트(Handler)
  • Serialization/deserialization
    • 이진데이타를 XML로 또는 반대로 가능
  • 암/복호화
    • 클라이언트 어플리케이션은 Handler를 사용해서 SOAP요청을 암호화할수 있으며 서버는 대응되는 Handler로 수신측에서 복호화 할수 있다
  • Authentication/authorization
    • AXIS는 HTTP BASIC인증에 필요한 핸들러 제공
  • Logging
    • 로깅 Handler를 사용한다. 사용자정보나 서비스횟수 유료웹서비스를 제공할 경우 요금 청구에 사용 할수 있음
  • XSLT
    • 메시지를 변환 사용 <SOAP:BODY>의 내용을 HTML, XML, PDF등 다른 포멧으로 제공
axis handler1
Axis 컴포넌트(Handler의 주기)
  • Init()
  • Invoke(messageContext)
  • onFault(messageContext)
  • cleanup()

Clean

cleanup()

init()

인스턴스 생성

Method준비

Invoke

(messageContext)

Message CRUD성공

Message Processing

Fault

onFault(messageContext)

axis simple handler i
Axis 컴포넌트(SimpleHandler I)
  • DebugHandler
    • 로그 파일 내의 모든 디버깅 메시지를 기록
  • EchoHandler
    • 요청메시지와 동일한 메시지를 응답메시지로 보낸다. 상호운영성 Check위해 사용
  • ErrorHandler
    • Fault조건에에서 호출, AXIS Fault 메시지를 기록
  • HTTPAuthHandler
    • user.lst라는 파일에 따라 인증하는 역할
  • HTTPActionHandler
    • HTTPAction헤더의 내용에 기반을 둔 MessageContext의 target service속성을 설정
  • JWSHandler
    • 단순히 파일 확장자가 .jws로 바꾸는 것으로 사용 가능
axis simple handler ii
Axis 컴포넌트(SimpleHandler II)
  • JWSProcessor
    • .jws파일을 .java로 복사하고 컴파일함
  • LogHandler
    • 호출시간과 사용시간을 로그파일에 기록하는데 사용
  • MD5AttachHandler
    • SOAP 요청과 함께 전송된 MD5 attachment를 처리하는데 사용
  • SimpleAuthenticationHandler
    • user.lst라는 파일에 따라 사용자명과 패스워드를 체크
axis simple handler iii
Axis 컴포넌트(SimpleHandler III)
  • SimpleAuthorizationHandler
    • perms.lst파일에 의해 사용자의 권한 체크
  • SimpleSessionHandler
    • 간단한 세션관리
  • URLMapper
    • 서비스 호출하기 위해 URI를 Beans와 매핑
    • URI http://localhost:8080/axis/services/HelloService는 HelloService를 호출
slide17
Axis 컴포넌트
  • Chain
    • 순서대로 호출되는 Handler의 집합을 포함
    • request, response, fault플로우와 관련
  • Transport
    • HTTP/SMTP/FTP프로토콜 사용
    • transport sender와 transport listener로 구분
  • Serializer와 Deserializer
    • Serializer는 XSI(XML Schema instance)가 대응 XML표현을 생성하는데 XSD를 사용
    • Deserializer는 XML데이타와 Java타입간에 정의된 타입 매핑을 사용
