  1. 新罗区教育局视频会议电视 操作流程

  2. VP 803X 群组视讯终端介绍 课程内容 第一章 外型结构 第二章 硬件结构 第三章 软件功能 第四章常见故障的处理

  3. 外型结构 VP8033C用于各分会场 VP8036用于主会场

  4. VP 8033 群组视讯终端介绍 第一章 外型结构 第二章 硬件结构 第三章 软件功能 第四章常见故障的处理

  5. VP 803X 群组视讯终端介绍 第二章 硬件结构 • 外形结构 • 接口介绍 • 安装过程 • 安装配置

  6. VP 8033 群组视讯终端介绍-外形结构

  7. VP 803X 群组视讯终端介绍-接口介绍 视频输入 电源 音频输入 音频输出 E1接口卡槽 视频输出 摄像机控制口 以太网口 拨码开关

  8. VP 8033 群组视讯终端介绍-接口介绍 ViewPoint 8033C

  9. VP 803X群组视讯终端介绍-安装过程 最小配置连线图（此图为VP8033/VP8036最小连线图，VP8033 终端可参照连接）

  10. VP 803X 群组视讯终端介绍 第一章 外型结果 第二章 硬件结构 第三章 软件功能 第四章常见故障的处理

  11. VP 8033 群组视讯终端介绍-软件配置 遥控器介绍

  12. VP 803X群组视讯终端介绍-软件配置

  13. VP 803X 群组视讯终端介绍-软件配置

  14. VP 803X 群组视讯终端介绍-软件配置

  15. VP 803X 群组视讯终端介绍-软件配置

  16. VP 803X 群组视讯终端介绍 系统开机完成后电视显示是蓝屏看不到本端图像，请检查本地输入视频源设置是否正确： 步骤：确保摄像机处于工作状态（电源指示灯绿灯）确定摄像机视频线与视频终端Video in端口连接牢固不松动，按遥控器本端图像按键电视屏幕会显示二个摄像机图标分别为Video 1和Video 2用遥控器左右方向键进行选择，如果原本选择Video 2的请选择Video 1返回主介面看是否有本端图像，如果还是没有请按以上步骤选回原本设定选回Video 2。 操作完以上步骤电视中还是显示蓝屏请联系统管理员。

  17. VP 803X 群组视讯终端介绍 看到本地图像后检查本地终端设备是否工作正常操作如下： 步骤一：检查网络是否正常，终端是否注册到GK服务器 请按二次摇控器右下角的 键，看屏幕显示： 若显示主IP：正常 GK：正常,您可以进行第二步了；

  18. VP 803X 群组视讯终端介绍 若显示主IP：网口无连接 GK：错误,请参见《常见故障处理》；如下图

  19. VP 803X 群组视讯终端介绍-视频呼叫 步骤二：检查你的终端是否已经入会。 按摇控器红色的 键，选择【会议】，如果能进入，说明你已经 在会议里面了，您可以观看会场及申请发言了。 按摇控器红色的 键，选择【会议】，提示：“本会场未入会” 步骤四：其它操作　 1、申请发言： 如果您想发言，请按摇控器红色的 键，选择【会议】›【申请发言】，请等待主席的允许，倘若主席允许了，您的发言其他会场就可以听见，反之，您的发言其他会议听不见。 说明： 1.要正常使用“视频会议系统”业务，就必须保证终端已经注册到GK服务器；

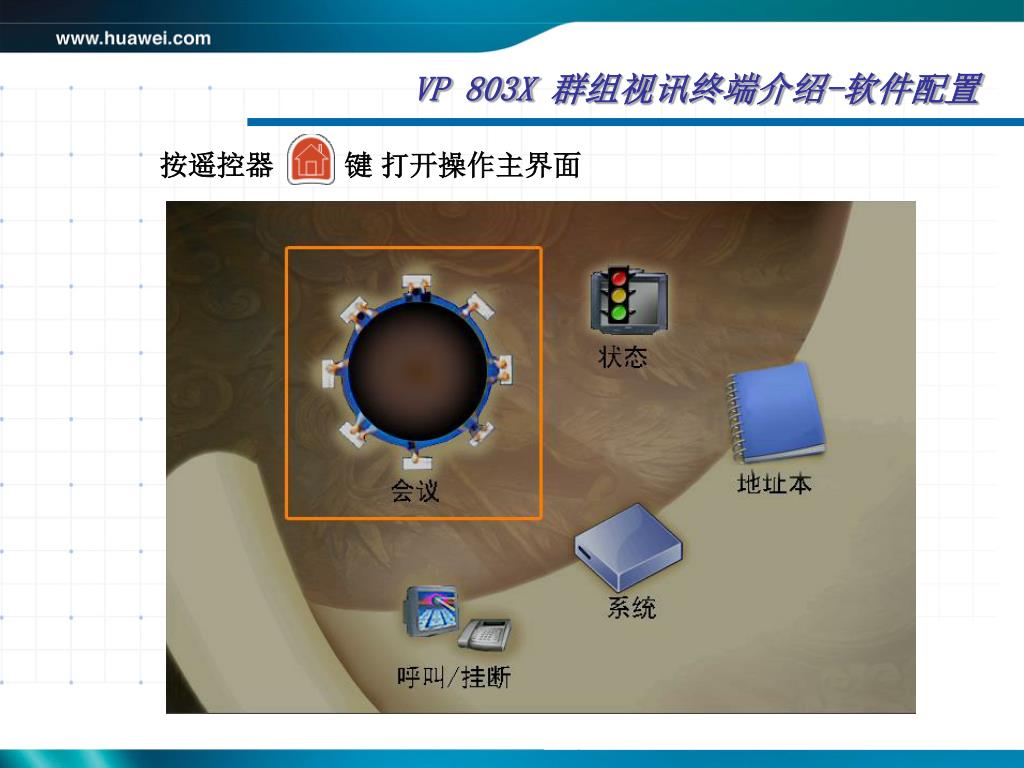

  20. VP 803X 群组视讯终端介绍-软件配置 按遥控器 键 打开操作主界面

  21. VP 803X 群组视讯终端介绍-会议控制 分会场控界面

  22. VP 803X 群组视讯终端介绍-软件配置 • 菜单结构图 终端的三级菜单结构见图1-14

  23. VP 803X 群组视讯终端介绍 第一章 外型结构 第二章 硬件结构 第三章 软件功能 第四章 常见故障的处理

  24. VP 803X群组视讯终端介绍-常见故障的处理 第四章常见故障的处理 • 故障一、IP网口无连接 • 检查网线是否接好； • 检查网线是否连接到光纤收发器； • 确保网络设备工作正常，网线正常；

  25. VP 803X群组视讯终端介绍-常见故障的处理 确认光纤收发器信号灯是否正常 光纤收发器有8个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判 断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。它们的作用分别 如下所述： RLK：常亮，光口接收链路正常；不亮，接收链路错误 TLK：常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误 PWR：灯亮表示DC5V电源工作正常 ACT：闪亮，光口有数据传输 LNK: 常亮，电口链路正常；不亮，链路错误 100M：灯亮表示传输速率为100Mbps ACT：灯闪亮表示有数据在传输 FDX: 常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞

  26. VP 803X群组视讯终端介绍-常见故障的处理 以下是诊断各灯的故障的帮助: a、如A收发器的光口（RLK）指示灯亮、B收发器的光口（TLK）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。 b、双绞线（LNK）指示灯不亮，请确定双绞线连线是否有错或连接有误？检查是否连接到视频会议终端上的LAN口而不是控制串口。如果是连接视频终端8033C LAN口则检查网线。 c、如果收发器中RLK、TLK灯都不亮而LNK灯常亮请检查对端的光收发是否通电。 注：光纤收发器灯光异常请联系系统管理员。

  27. VP 803X群组视讯终端介绍-常见故障的处理 • 故障二、GK错误 • 1.检查IP网口是否“正常”，如果正常可以进行下一步，如果为“网口无连接”则 • 需要根据“故障一”方法检查； 2.检查终端所连接的网络是否是公网； • 3.依次Ping DNS（218.85.157.99）、以及GK服务器（120.43.64.150）；按 • 摇控器红色的 键，选择【系统】›【诊断/维护】›【网络测试】›输入要 • ping的地址，检查问题所在。 • 如果正常：进入到第4步； 4.如果异常：请与网络管理人员联系。

  28. VP 803X群组视讯终端介绍-常见故障的处理 网络PING：测试IP网络是否连通 连通性测试

  29. VP 803X群组视讯终端介绍-常见故障的处理 测试音——测试声音输出系统是否正常 测试图像——图像输出系统是否正常 输出测试彩条 视音频输出测试

  30. VP 803X群组视讯终端介绍-常见故障的处理 日常维护 平时宜定期检查终端的工作环境、线缆连接、通信网络连接和视音频输入输 出等，保证终端及其外设组成的终端系统能正常运行。 1 定期检查工作环境 2 定期检查终端连线（建议每周一次），通过系统试线进行检查；

  31. VP 803X群组视讯终端介绍-常见故障的处理 联系方式 教育局网络中心： 0597-5320126 电信技术支持： 18659766337
