  1. 多人分享一个IP网络 （献给计算机10级软件&网络部的 Last Lesson） 一个IP，N个人使用，不怕死的来！ By 09软部 周海健

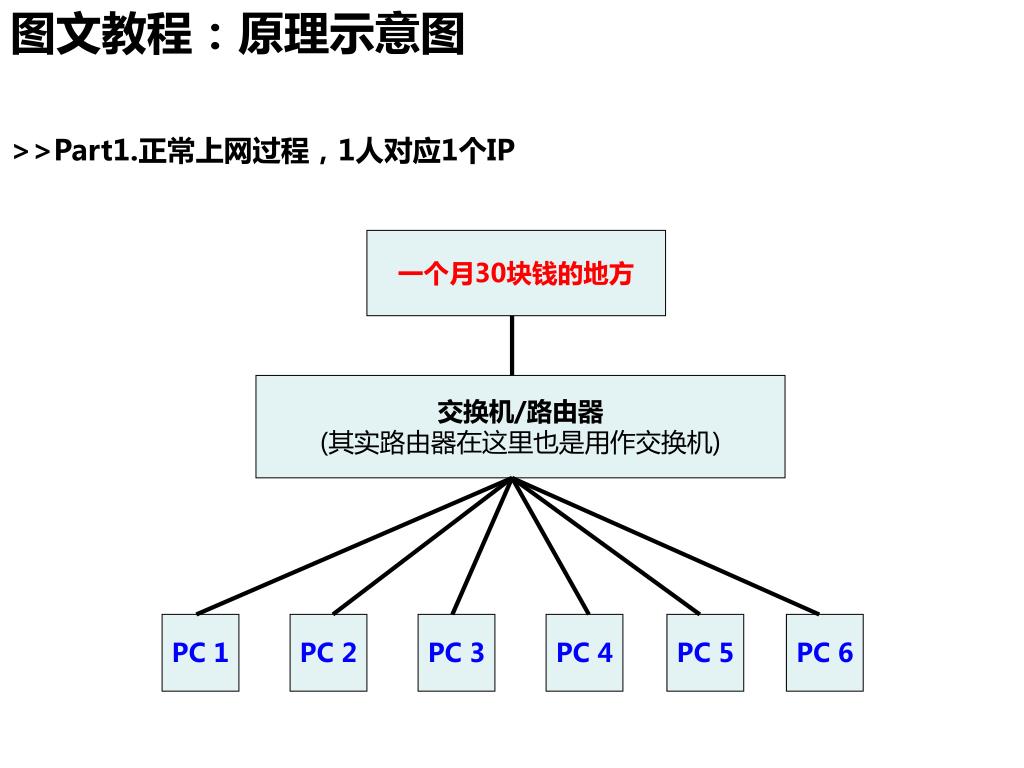

  2. 图文教程：原理示意图 >>Part1.正常上网过程，1人对应1个IP 一个月30块钱的地方 交换机/路由器(其实路由器在这里也是用作交换机) PC 1 PC 2 PC 3 PC 4 PC 5 PC 6

  3. 图文教程：原理示意图 >>Part2.共享上网过程,1个IP多个人用. 一个月30块钱的地方 PC 4 路由器 交换机/路由器(其实路由器在这里也是用作交换机) PC 5 PC 6 实现所需要的工具: 方案1:交换机X1 , 路由器X1 方案2:路由器X2 PC 1 PC 2 PC 3

  4. 图文教程：原理说明 1.我们学校的上网原理? 我们学校给每个同学分配一个IP,并且IP与MAC绑定.所有学生所使用的IP全部是内网IP地址,这些地址访问外网的时候都会被转换(NAT)为一个外网IP地址,即学校的公网IP. 2.什么是NAT?(百度复制粘贴) 网络地址转换(NAT,Network Address Translation)属接入广域网(WAN)技术,是一种将私有(保留)地址转化为合法IP地址的转换技术,它被广泛应用于各种类型Internet接入方式和各种类型的网络中。原因很简单，NAT不仅完美地解决了lP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。 3.常见的NAT有? 家里是ADSL而且一条线多人用的都用到NAT.

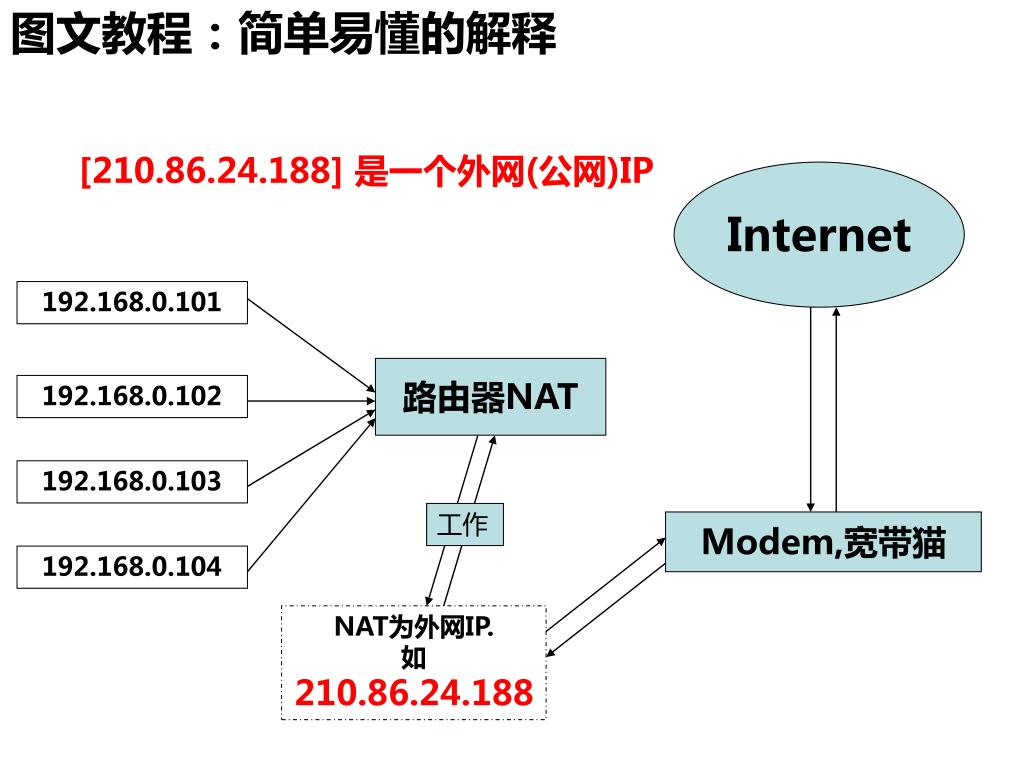

  5. 图文教程：简单易懂的解释 [210.86.24.188] 是一个外网(公网)IP Internet 192.168.0.101 路由器NAT 192.168.0.102 192.168.0.103 工作 Modem,宽带猫 192.168.0.104 NAT为外网IP.如210.86.24.188

  6. 图文教程：如何实现? >>条件\环境: 1.学校分配给我们的固定IP是222.200.80.X 2.这个IP绑定的网卡MAC地址是:00-25-56-XX-XX-XX 3.有一台交换机和一台路由器或有2台路由器 4.有一个肯Share IP且不怕被卡死的勇士 5.有一个宁愿被卡死都不愿花30块钱的勇士

  7. 多人共享一个IP网络教程 第1步 - 接线 情况1) 1交换机,1路由器情况2) 2个路由器

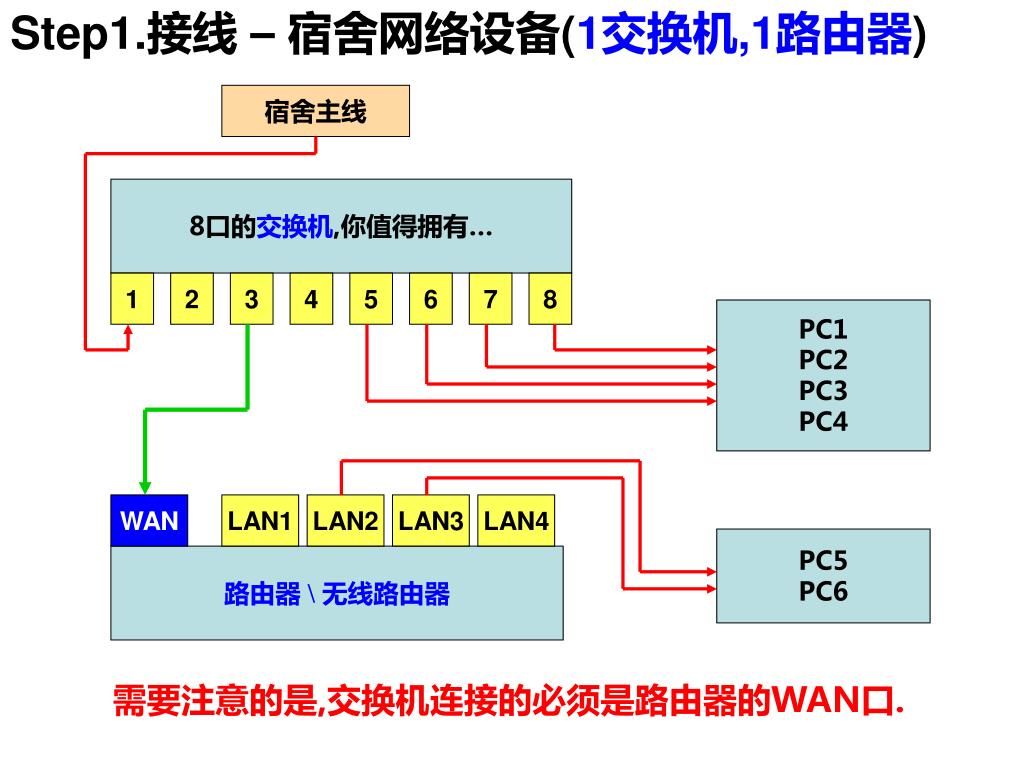

  8. Step1.接线 –宿舍网络设备(1交换机,1路由器) 宿舍主线 8口的交换机,你值得拥有… 1 2 3 4 5 6 7 8 PC1 PC2 PC3 PC4 WAN LAN1 LAN2 LAN3 LAN4 PC5 PC6 路由器 \ 无线路由器 需要注意的是,交换机连接的必须是路由器的WAN口.

  9. Step1.接线 –宿舍网络设备(1交换机,1路由器) 简要说明: 1.主线接到交换机任意一个接口. 2.交换机任意一个接口连接到路由器的WAN接口. 3.正常使用IP的用户连接到交换机的任意接口. 4.分享IP的用户必须是连接路由器的LAN接口. 一句话,路由器是给”勇士”用的.

  10. Step1.接线 –宿舍网络设备(2个路由器) 宿舍主线 路由器 \ 无线路由器-1 WAN LAN1 LAN2 LAN3 LAN4 PC1 PC2 WAN LAN1 LAN2 LAN3 LAN4 PC5 PC6 路由器 \ 无线路由器-2 第一个路由器WAN口不连接任何东西… 这样路由器就能当成交换机使用了.

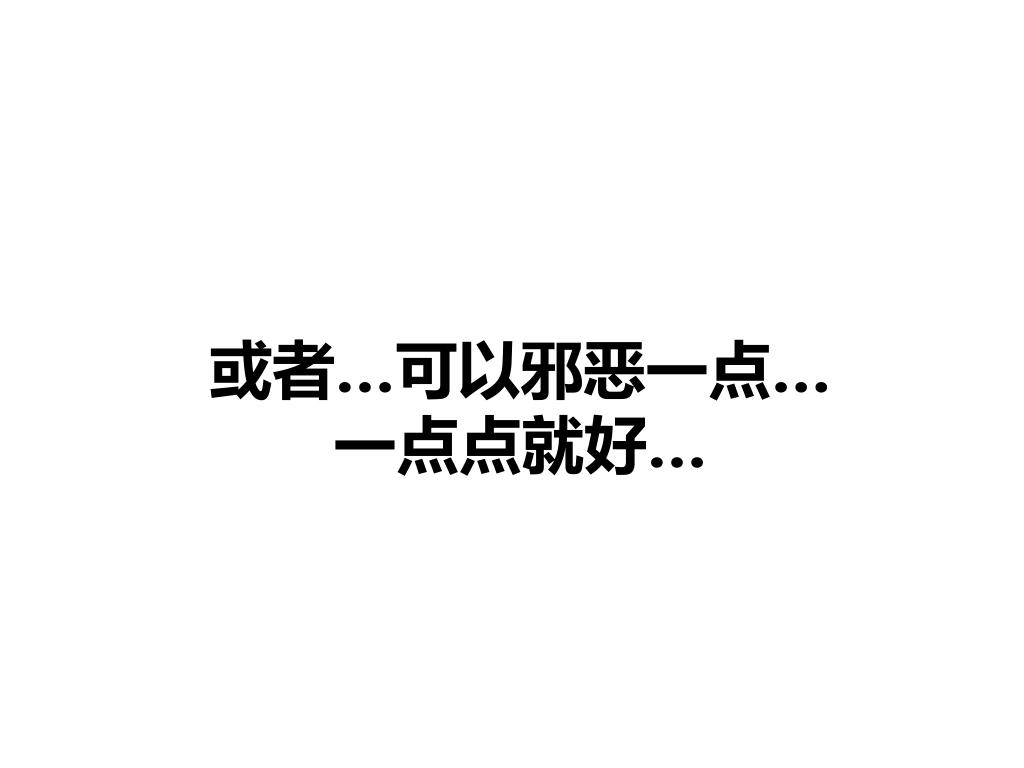

  11. 或者…可以邪恶一点…一点点就好…

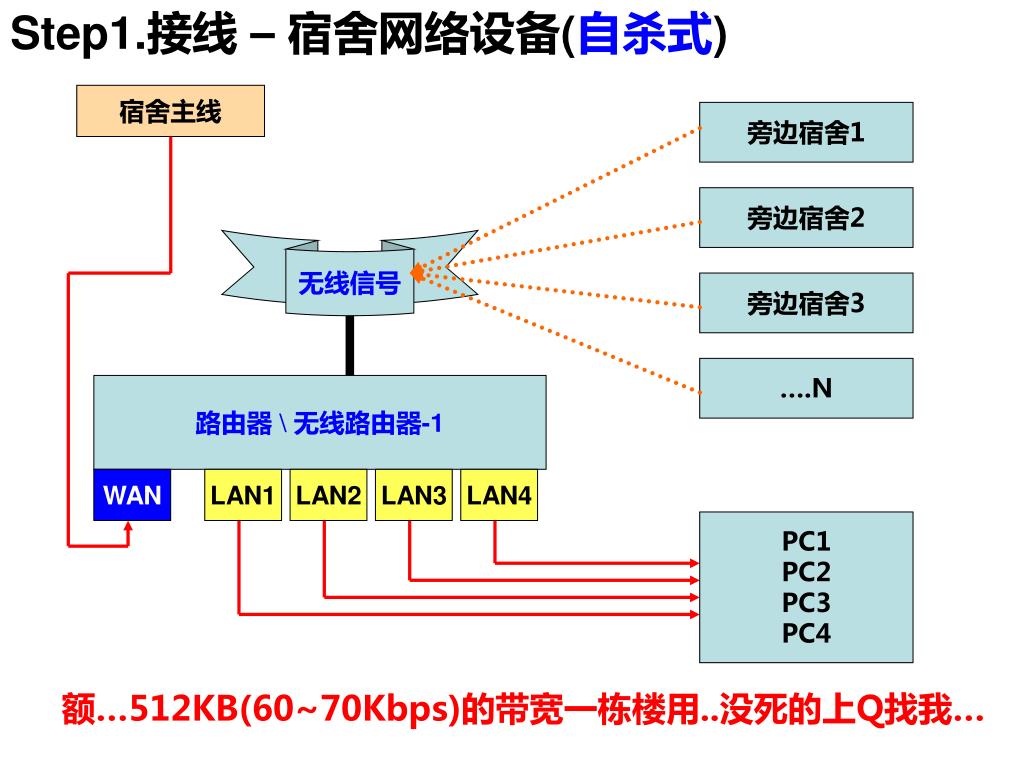

  12. Step1.接线 –宿舍网络设备(自杀式) 宿舍主线 旁边宿舍1 旁边宿舍2 无线信号 旁边宿舍3 ….N 路由器 \ 无线路由器-1 WAN LAN1 LAN2 LAN3 LAN4 PC1 PC2 PC3 PC4 额…512KB(60~70Kbps)的带宽一栋楼用..没死的上Q找我…

  13. 多人共享一个IP网络教程 第2步 –设置

  14. Step2.设置 –准备工作 这一步由拥有学校分配的固定IP并准备分享IP的用户来操作. ***先记录好IP与MAC,再进行如下操作. 1.使用那台IP与MAC绑定的电脑连接到交换机. 2.正常认证锐捷.确保已经正常上网. 3.按出任务管理器,然后结束8021x.exe进程. 4.把网线转接到路由器任意LAN口. 5.设置本机IP至可以连接到路由器.如192.168.0.101 (路由器地址192.168.0.1) 6.IE输入192.168.0.1访问并登录路由器. 记录IP与MAC:如222.200.80.17绑定的网卡MAC地址是00-25-56-BF-0A-1C

  15. Q.如何知道IP对应的MAC? A:在命令提示符CMD用命令查看. IP117.40.24.15对应的MAC是00-53-45-00-00-00

  16. Step2.设置 –路由器设置(WAN) 已登录路由器,进入设置向导\手动设置. 1.WAN端口设置,选择固定IP(静态IP)方式.

  17. Step2.设置 –路由器设置(MAC) 已登录路由器,进入设置向导\手动设置. 2.MAC地址克隆 填写记录着的要分享的那个IP对应的MAC地址 记录IP与MAC:如222.200.80.17绑定的网卡MAC地址是00-25-56-BF-0A-1C

  18. Step2.设置 –重启路由器 当完成以上设置后需要重启路由器才能生效. 完毕后,进入正常使用阶段…

  19. 多人共享一个IP网络教程 第3步 –连接

  20. Step3.连接 –用户 用户进阶图示 分享前 我是原来拥有固定IP的用户 (分享者) 分享前IP是:222.200.80.17 (我与交换机连接) 我是”勇士” (因为没交钱,所以没有IP) 分享后 路由器重启后,我的IP应该设置为 192.168.0.X (我与路由器连接) 路由器重启后,我的IP应该设置为 192.168.0.X (我与路由器连接) 上网

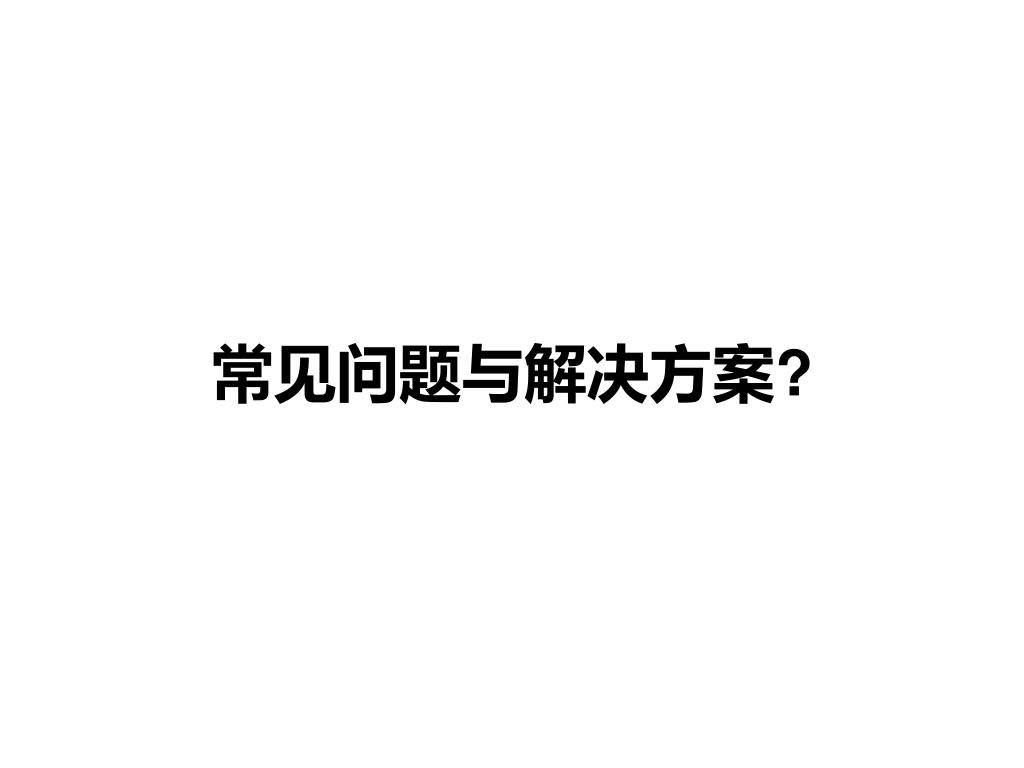

  21. 常见问题与解决方案?

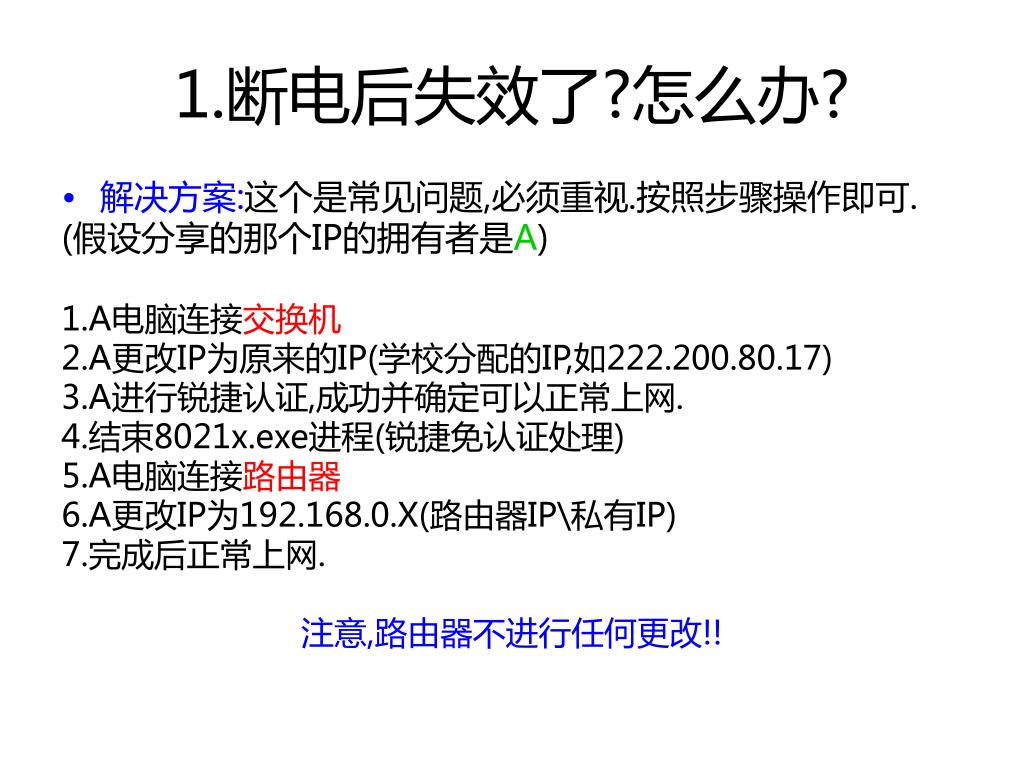

  22. 1.断电后失效了?怎么办? • 解决方案:这个是常见问题,必须重视.按照步骤操作即可. (假设分享的那个IP的拥有者是A) 1.A电脑连接交换机 2.A更改IP为原来的IP(学校分配的IP,如222.200.80.17) 3.A进行锐捷认证,成功并确定可以正常上网. 4.结束8021x.exe进程(锐捷免认证处理) 5.A电脑连接路由器 6.A更改IP为192.168.0.X(路由器IP\私有IP) 7.完成后正常上网. 注意,路由器不进行任何更改!!

  23. 2.Share IP,锐捷怎么办? • 解决方案: 请忽略锐捷的存在,直接上网! 分享IP不需要认证锐捷. 锐捷免认证方法: 认证成功-结束8021x.exe进程-OK 以后开机直接联网,不需要认证锐捷. 断电情况除外,需重新认证再进行免认证处理.

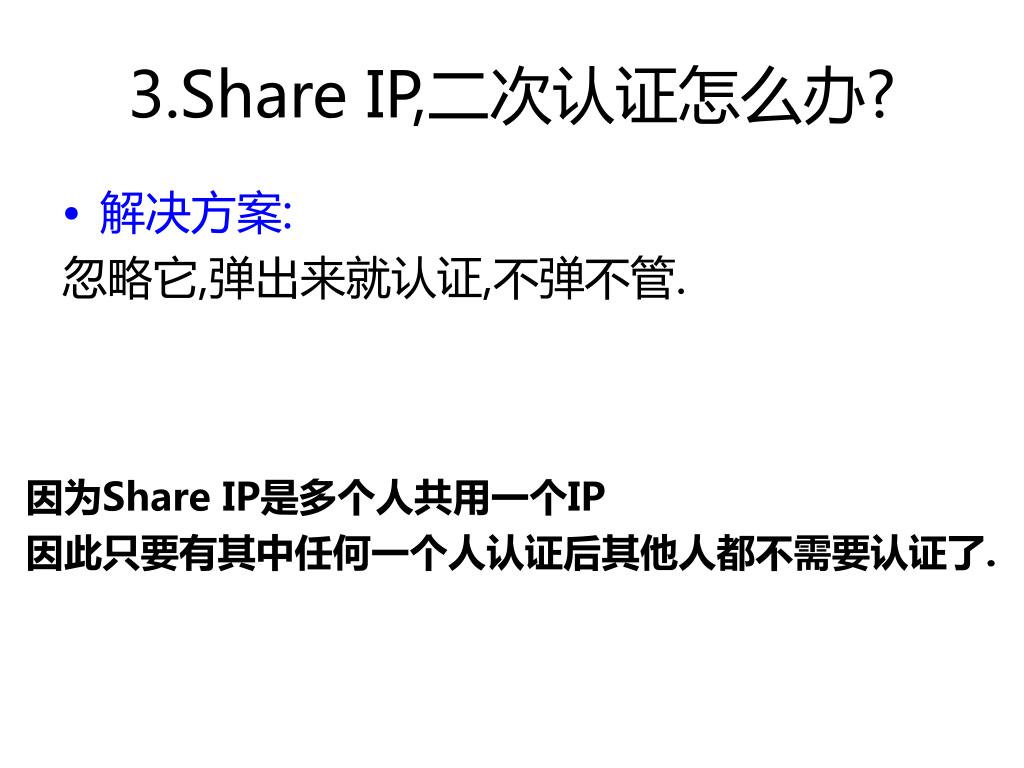

  24. 3.Share IP,二次认证怎么办? • 解决方案: 忽略它,弹出来就认证,不弹不管. 因为Share IP是多个人共用一个IP 因此只要有其中任何一个人认证后其他人都不需要认证了.

  25. 答案:不会.凉拌. 4.学校会发现吗?发现了怎么办? 5.Share IP会影响其他用户吗? • 答案:不会.影响的只有”勇士”与被分享的用户.

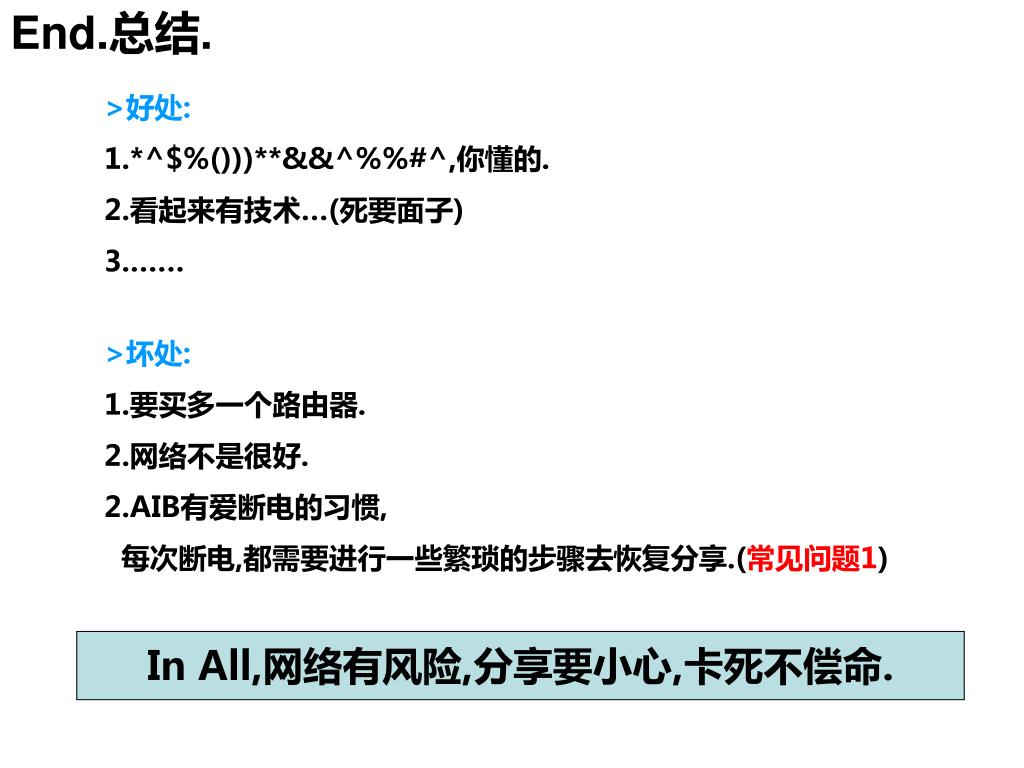

  26. End.总结. >好处: 1.*^$%()))**&&^%%#^,你懂的. 2.看起来有技术…(死要面子) 3.…… >坏处: 1.要买多一个路由器. 2.网络不是很好. 2.AIB有爱断电的习惯, 每次断电,都需要进行一些繁琐的步骤去恢复分享.(常见问题1) In All,网络有风险,分享要小心,卡死不偿命.

  27. End.分享完毕! 如果路由器支持WLAN(无线),同样的… 当你的手机支持WiFi的,你也可以连接到该路由器进行上网. 没有用户数量限制,只要你不觉得卡… 此教程仅提供学习交流,请勿用于非法用途. By 周海健
