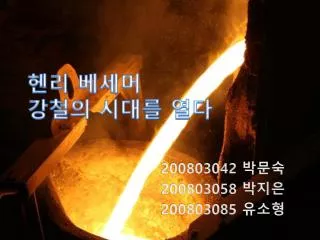

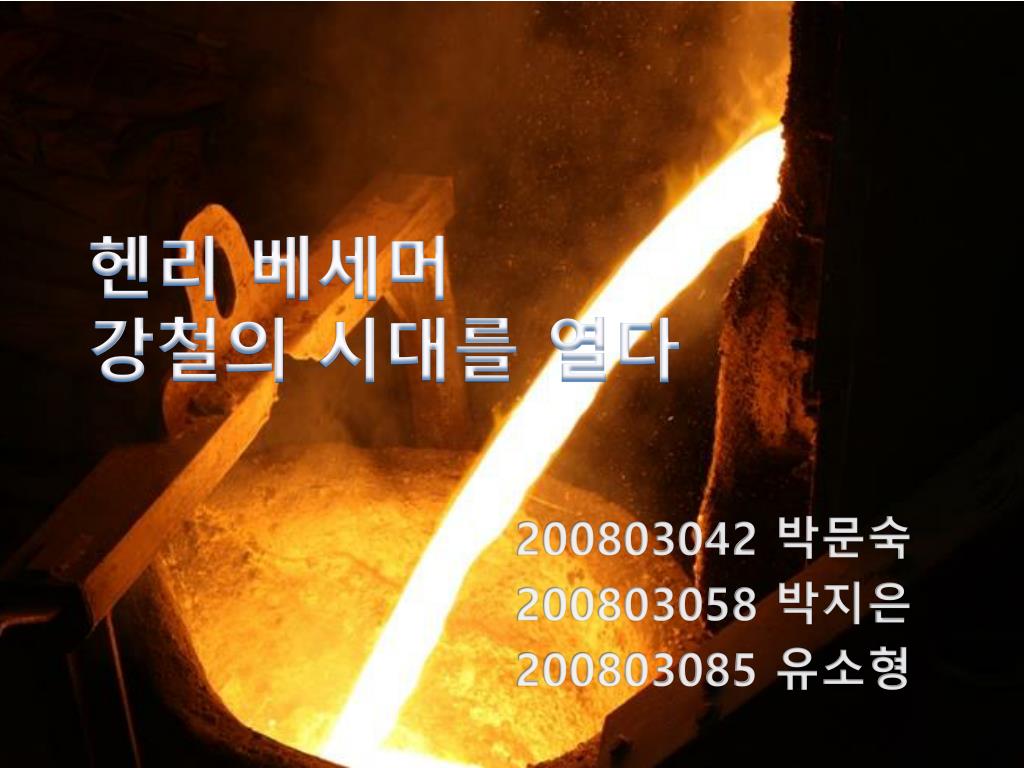

  1. 헨리베세머강철의 시대를 열다 200803042 박문숙 200803058 박지은 200803085 유소형

  2. 강철의 시대를 열다 지구상에서 4번째로 많은 원소. 저렴한 비용으로 가공하기가 쉽다.

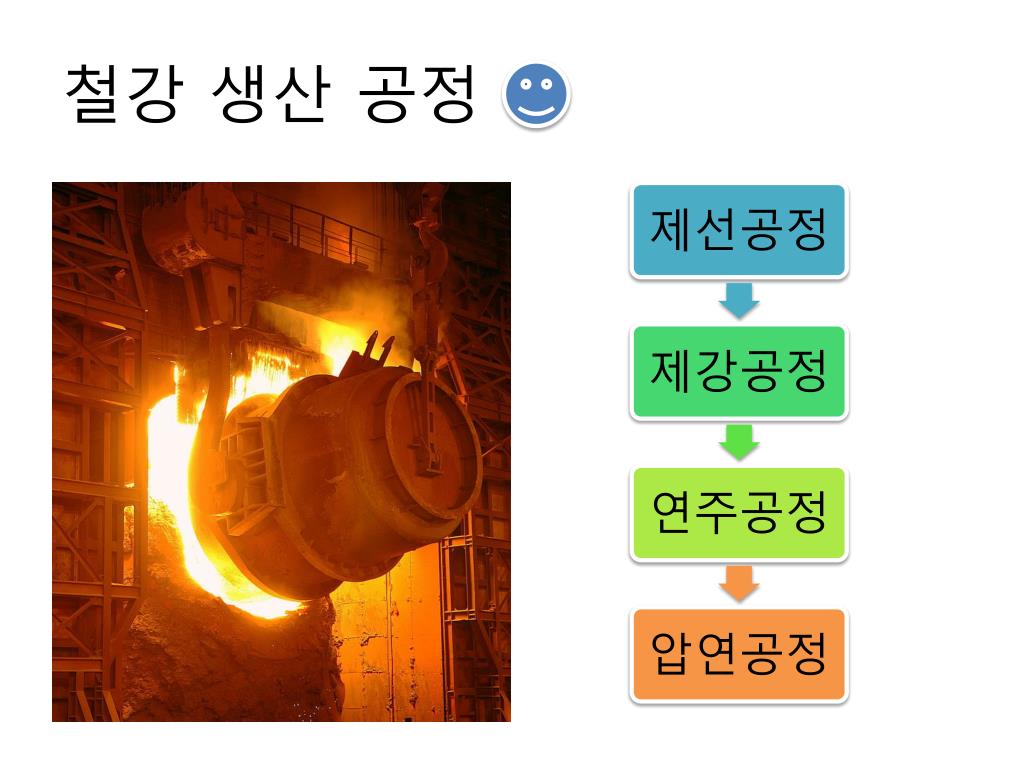

  3. 철강 생산 공정

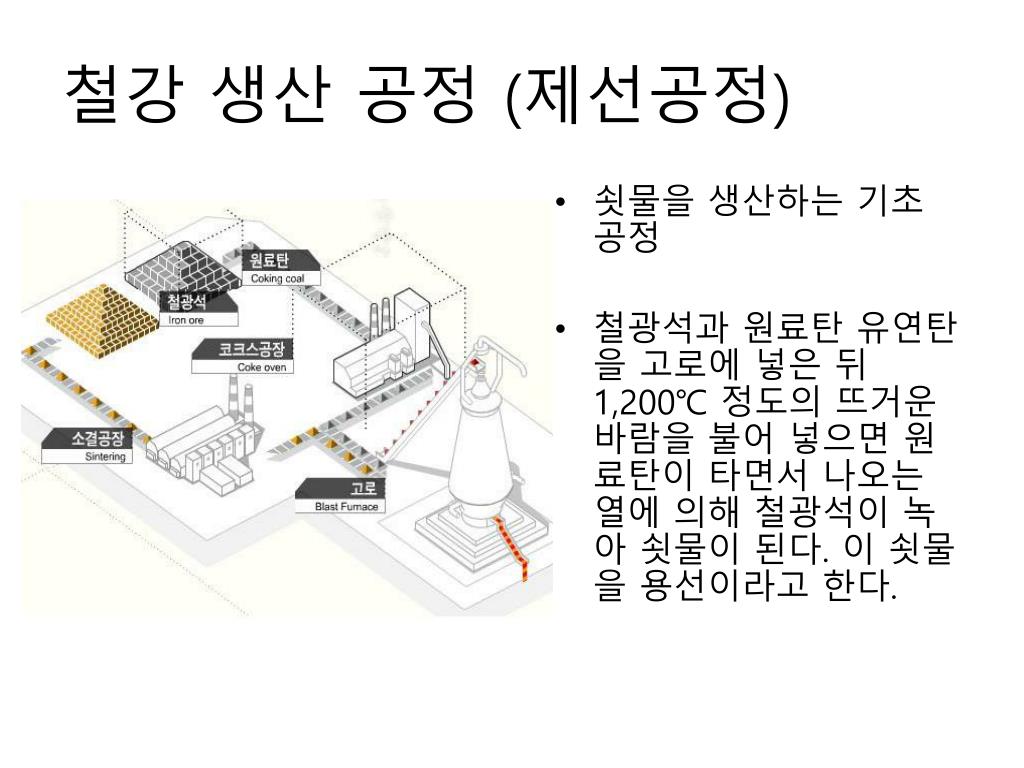

  4. 철강 생산 공정 (제선공정) • 쇳물을 생산하는 기초 공정 • 철광석과 원료탄 유연탄을 고로에 넣은 뒤 1,200℃ 정도의 뜨거운 바람을 불어 넣으면 원료탄이 타면서 나오는 열에 의해 철광석이 녹아 쇳물이 된다. 이 쇳물을 용선이라고 한다.

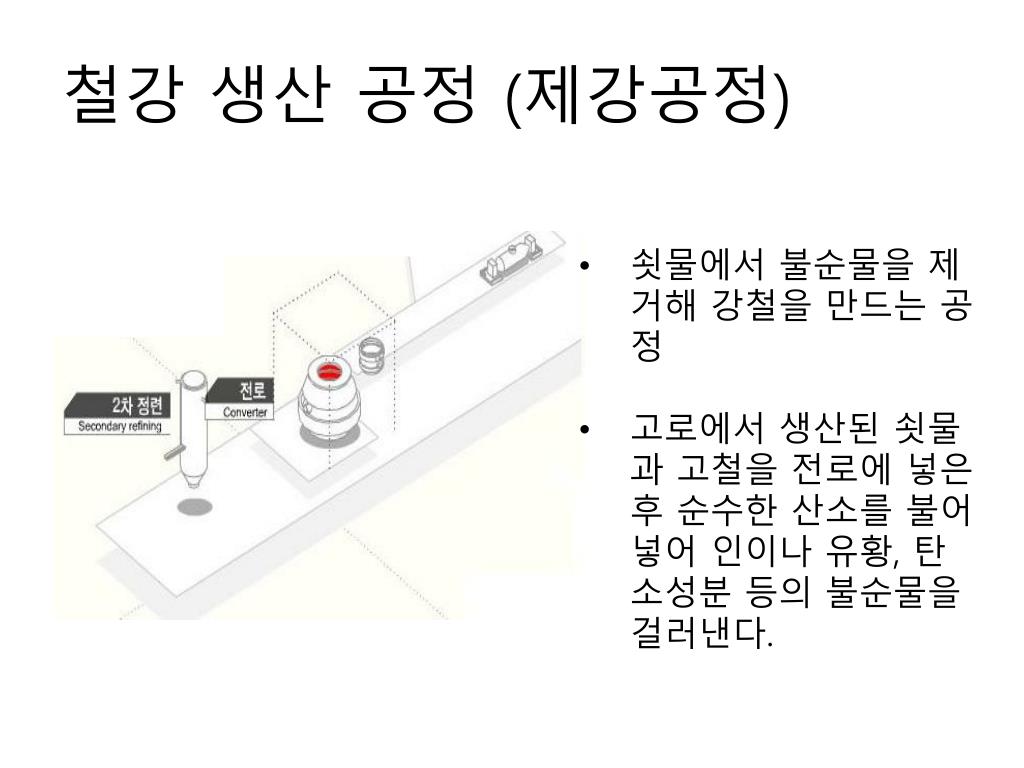

  5. 철강 생산 공정 (제강공정) • 쇳물에서 불순물을 제거해 강철을 만드는 공정 • 고로에서 생산된 쇳물과 고철을 전로에 넣은 후 순수한 산소를 불어 넣어 인이나 유황, 탄소성분 등의 불순물을 걸러낸다.

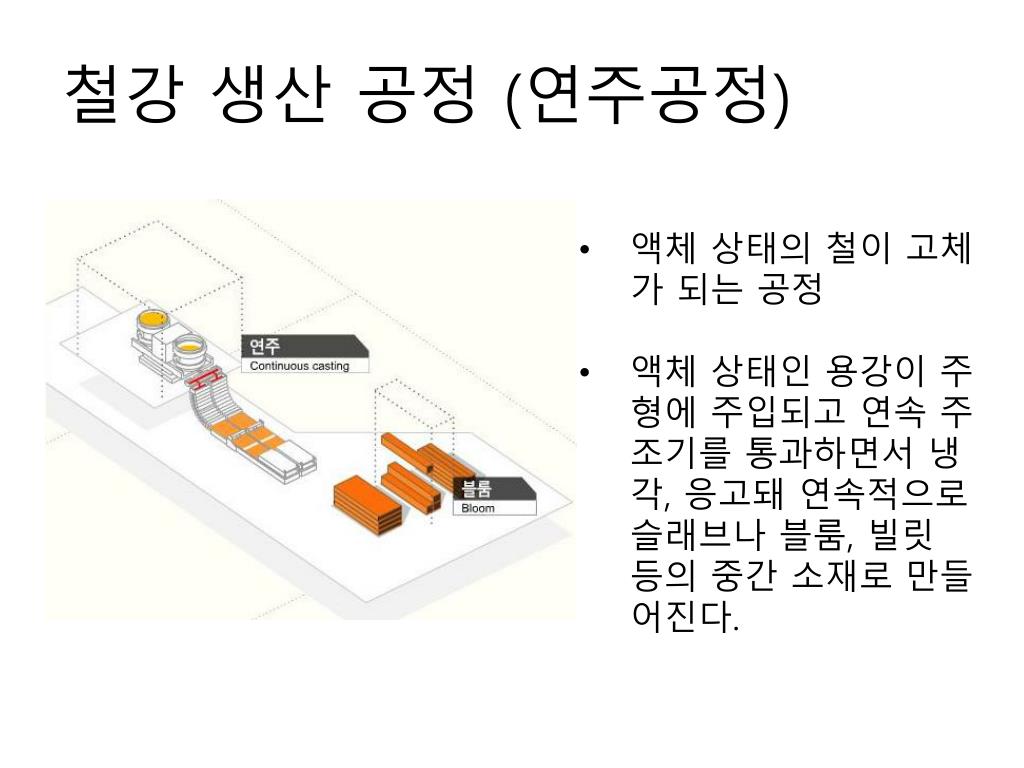

  6. 철강 생산 공정 (연주공정) • 액체 상태의 철이 고체가 되는 공정 • 액체 상태인 용강이 주형에 주입되고 연속 주조기를 통과하면서 냉각, 응고돼 연속적으로 슬래브나블룸, 빌릿 등의 중간 소재로 만들어진다.

  7. 철강 생산 공정 (압연공정) • 철을 강판이나 선재로 만드는 공정 • 압연이란 연속주조 공정에서 생산된 슬래브, 블룸, 빌릿 등을 회전하는 여러 개의 롤사이를 통과시켜 연속적인 힘을 가함으로써 늘리거나 얇게 만드는 과정을 말한다.

  8. 탄소함유량이 높고, 불순물을 함유하고 있어 부러지기 쉽고, 가공성이 취약해 구조물을 건설하더라도 견딜 수 있는 하중이 제한적이고, 제품을 가공하더라도 정밀도에 한계가 있다. 선철 철강 강철 강은 선철을 재정련하여 탄소함량을 0.035%~1.7% 수준으로 낮춘 것으로 충격에 강하고, 질기며, 늘어나는 성질이 있어 산업용 소재로 선철보다 많은 부분에 사용된다.

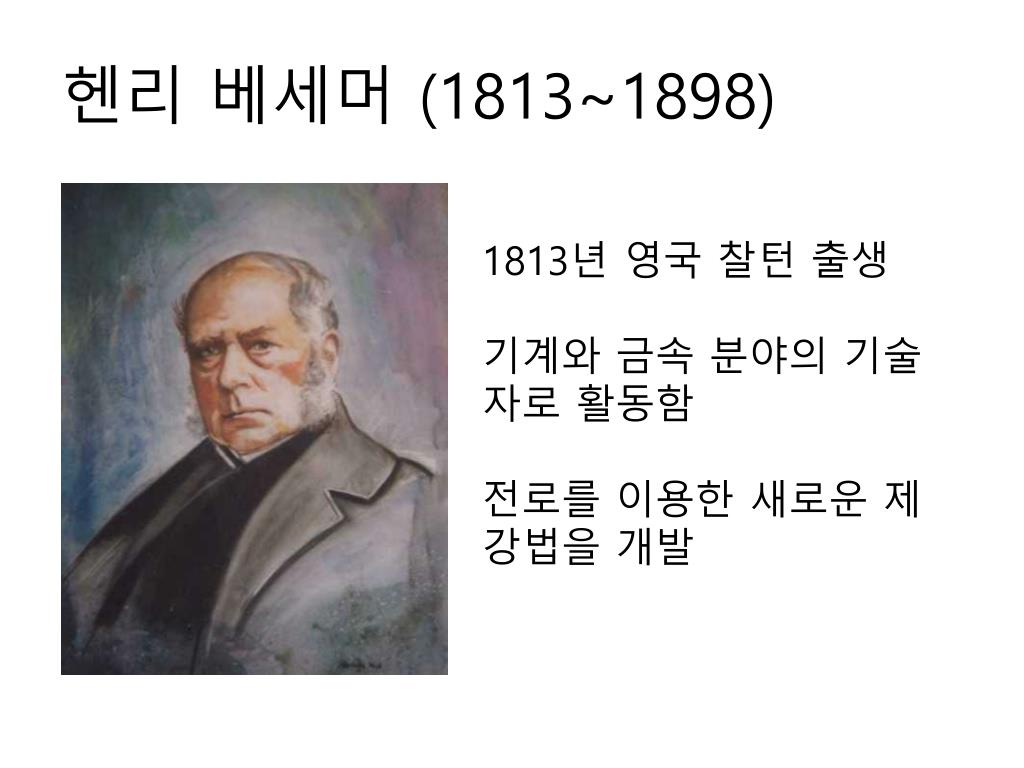

  9. 헨리베세머(1813~1898) 1813년 영국 찰턴출생 기계와 금속 분야의 기술자로 활동함 전로를 이용한 새로운 제강법을개발

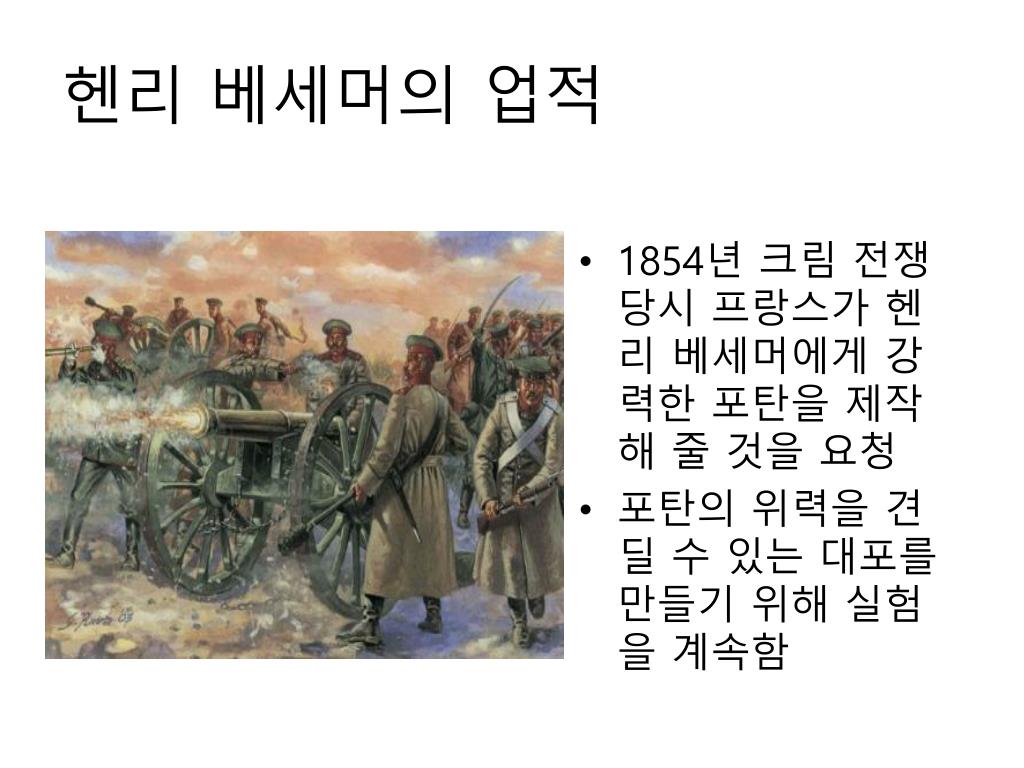

  10. 헨리베세머의 업적 • 1854년 크림 전쟁 당시 프랑스가 헨리베세머에게 강력한 포탄을 제작해 줄 것을 요청 • 포탄의 위력을 견딜 수 있는 대포를 만들기 위해 실험을 계속함

  11. 헨리베세머의 업적 • 베세머 전로 개발 • 강철을 대량으로 제조하는 방법을 연구하다 1856년 전로(회전이 가능한 항아리 모양의 제강로)를 이용한 새로운 제강법 개발

  12. 헨리베세머의 업적 • 베세머 전로 • 액상의 주철에 압축 산소를 넣으면 탄소가 타면서 액상의 강이 만들어진다. 탄소가 타는 반응에서 열이 나와 별도로 가열하지 않아도 된다.

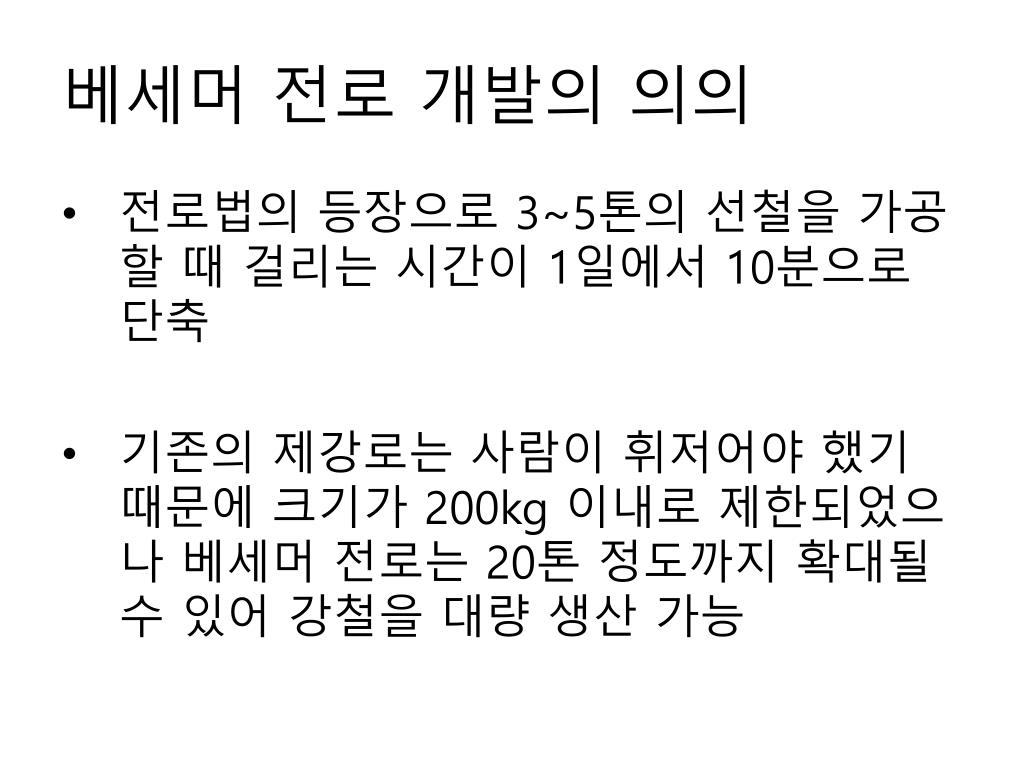

  13. 베세머 전로 개발의 의의 • 전로법의 등장으로 3~5톤의 선철을 가공할 때 걸리는 시간이 1일에서 10분으로 단축 • 기존의 제강로는 사람이 휘저어야 했기 때문에 크기가 200kg 이내로 제한되었으나 베세머 전로는 20톤 정도까지 확대될 수 있어 강철을 대량 생산 가능

  14. 계속되는 제강법의 혁신 • 전로법 → 불순물이 많은 선철은 전로를 통과한 이후에도 일정량이 남게 되어 물성이 취약해짐 • 1876년 토마스와길크라이스트가 염기성 전로법 개발 • 19세기 후반 평로를 사용하여 강철을 만드는 방법 개발

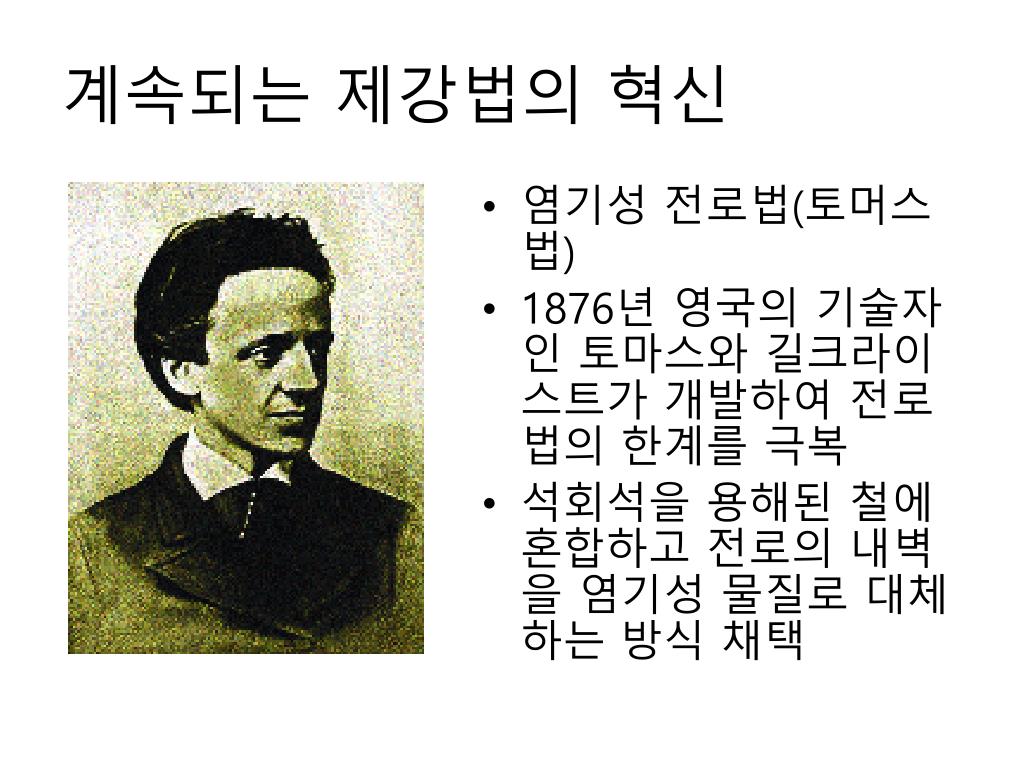

  15. 계속되는 제강법의 혁신 • 염기성 전로법(토머스법) • 1876년 영국의 기술자인 토마스와길크라이스트가 개발하여 전로법의 한계를 극복 • 석회석을 용해된 철에 혼합하고 전로의 내벽을 염기성 물질로 대체하는 방식 채택

  16. 계속되는 제강법의 혁신 • 평로법(납작한 모양을 가진 제강로) • 1856년 영국 기술자 지멘스에 의해 발명 • 탄소 제거를 촉진하는 특징 • 탄소를 제거하는 데 소요되는 시간은 전로법보다 길었지만 베세머 강철보다 더욱 균질한 제품 생산

  17. 에펠탑 • 평로법의 위력을 보여준 대표적인 건축물 • 1889년 프랑스혁명 100주년을 기념하여 평로법을 통해 생산된 강철로 만들어짐

  18. 베세머 금상 • 1874년 제정 • 철강의 노벨상이라 불림 • 1987년 당시 포항제철 박태준 회장이 베세머 금상 수상

  19. 질의 응답

  20. 감사합니다!
