U С .A 3381 – (i386-linux) Универсальный, многофункциональный вычислитель-накопитель данных по энергоресурсам

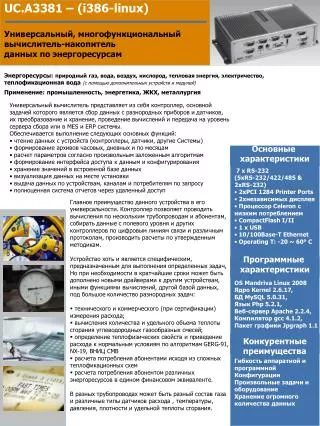

1. UС.A3381 – (i386-linux) Универсальный, многофункциональный вычислитель-накопитель данных по энергоресурсам Энергоресурсы: природный газ, вода, воздух,кислород, тепловая энергия, электричество, теплофикационная вода (с помощью дополнительных устройств и модулей) Применение: промышленность, энергетика,ЖКХ, металлургия • Универсальный вычислитель представляет из себя контроллер, основной • задачей которого является сбор данных с разнородных приборов и датчиков, • их преобразование и хранение, проведение вычислений и передача на уровень • сервера сбора или в MES и ERP системы. • Обеспечивается выполнение следующих основных функций: • чтение данных с устройств (контроллеры, датчики, другие Системы) • формирование архивов часовых, дневных и по месяцам • расчет параметров согласно произвольным заложенным алгоритмам • формирование интерфейса доступа к данным и конфигурирования • хранение значений в встроенной базе данных • визуализация данных на месте установки • выдача данных по устройствам, каналам и потребителям по запросу • полноценная система отчетов через удаленный доступ • 7 x RS-232 • (5xRS-232/422/485 & • 2xRS-232) • 2xPCI 1284 Printer Ports • 2xнезависимых дисплея • Процессор Celeron с • низким потреблением • CompactFlashI/II • 1 x USB • 10/100Base-T Ethernet • OperatingT: -20 ~ 60° C • OS Mandriva Linux 2008 • Ядро Kernel 2.6.17, • БД MySQL 5.0.31, • Язык Php 5.2.1, • Веб-сервер Apache 2.2.4, • Компилятор gcc 4.1.2, • Пакет графики Jpgraph 1.1 • Гибкость аппаратной и • программной • Конфигурации • Произвольные задачи и • оборудование • Хранение огромного • количества данных Основные характеристики • Главное преимущество данного устройства в его • универсальности. Контроллер позволяет проводить • вычисления по нескольким трубопроводам и абонентам, • собирать данные с полевого уровня и других • контроллеров по цифровым линиям связи и различным • протоколам, производить расчеты по утвержденным • методикам. • Устройство хоть и является специфическим, • предназначенным для выполнения определенных задач, • Но при необходимости в кратчайшие сроки может быть • дополнено новыми драйверами к другим устройствам, • иными функциями вычислений, другой базой данных, • под большое количество разнородных задач: • технического и коммерческого (при сертификации) измерения расхода; • вычисления количества и удельного объема теплоты сгорания углеводородных газообразных смесей; • определение теплофизических свойстви приведение расхода к нормальным условиям по алгоритмам GERG-91, NX-19, ВНИЦСМВ • расчета потребления абонентами исходя из сложных теплофикационных схем • расчета потребления абонентом различных энергоресурсов в едином финансовом эквиваленте. • В разных трубопроводах может быть разный состав газа • и различные типы датчиков расхода , температуры, • давления, плотности и удельной теплоты сгорания. Программные характеристики Конкурентные преимущества

2. Интерфейс визуализации Интерфейс представляет из себя динамически формируемую страницу доступа к данным по абонентам, устройствам, потреблению энергоресурсов, текущим и архивным данным, статистическим показателям работы, журналам событий. Доступ к интерфейсу осуществляется с помощью любого браузера и не требует наличия специализированного ПО. Интерфейс производит автоматический, предварительный анализ всех поступаемых данных, выводит тренды и показатели изменения. Примененный мощный графический пакет позволяет строить различные диаграммы. Вся, доступная для конфигурирования информация разбита по вкладкам, в которых можно изменить все параметры устройств, каналов, всех переменных, самого вычислителя. Из интерфейса можно получить отчет по любому типу, как по отдельным устройствам и каналам, так и по их группе или потребителю за любой период времени. Отчет выводится одновременно в табличной и графической форме. Внешние коммуникации Вычислитель предлагает несколько вариантов взаимодействия серверами сбора, SCADA и интеграции в Системы уровня управления предприятием. OPC Сервер OPC сервер для вычислителя, с поддержкой стандарта OPC DA 2.0. Собственный http протокол На контроллере запущен сервер для связи с внешними клиентами по собственномупротоколу через Ethernet. XML сервер Во время работы вычислитель циклически формирует XML-файлы со всеми данными, доступные на сервере Прямое подключение к БД Прямое подключение к внутренней базе данных вычислителя.

3. Устройства и протоколы • В данный момент вычислитель поддерживает работу со следующими видами • устройств: • теплоэнергоконтроллеры Тэкон-17, Тэкон-19 производства «Крейт» • корректоры и вычислители Логика СПГ-761,762, СПТ-941,961 ЗАО НПФ «Логика»по протоколу SPbus • преобразователи серии ADAM-4017, 4015 и другие производства Advantech • датчики расхода, давления и температуры по протоколу HART (Endress+Hauser, Yokogawa итд) • ультразвуковые расходометры Q.Sonic III, IV series производства Elster Instromet по протоколу Uniform • датчики по протоколу Modbus • безбумажные регистраторы Memograph, Ecograf, Alfalog производства E+H • бумажный регистратор Технограф-160 производства «Теплоприбор» • матричный дисплей DK-8072 • принтеры серии Posiflex P7000, EpsonLX-300и другие по ESC/P • GSM модемы Siemens TC-35, Fargo Maestro 100 • концентратор и датчики ЛК, БИТ, 2ИП производства ЗИТЦ • монитор электроэнергии МЭЭ производства «Спецавтоматика» • стояковый вычислитель ИРП производства РПК «Системы Управления» Контактная информация Иванов Олег Александрович Челябинск, Российская Федерация Тел. +79227000293 http://bender.pp.ru http://myopc.net.ru UС.A3381 – (i386-linux)
