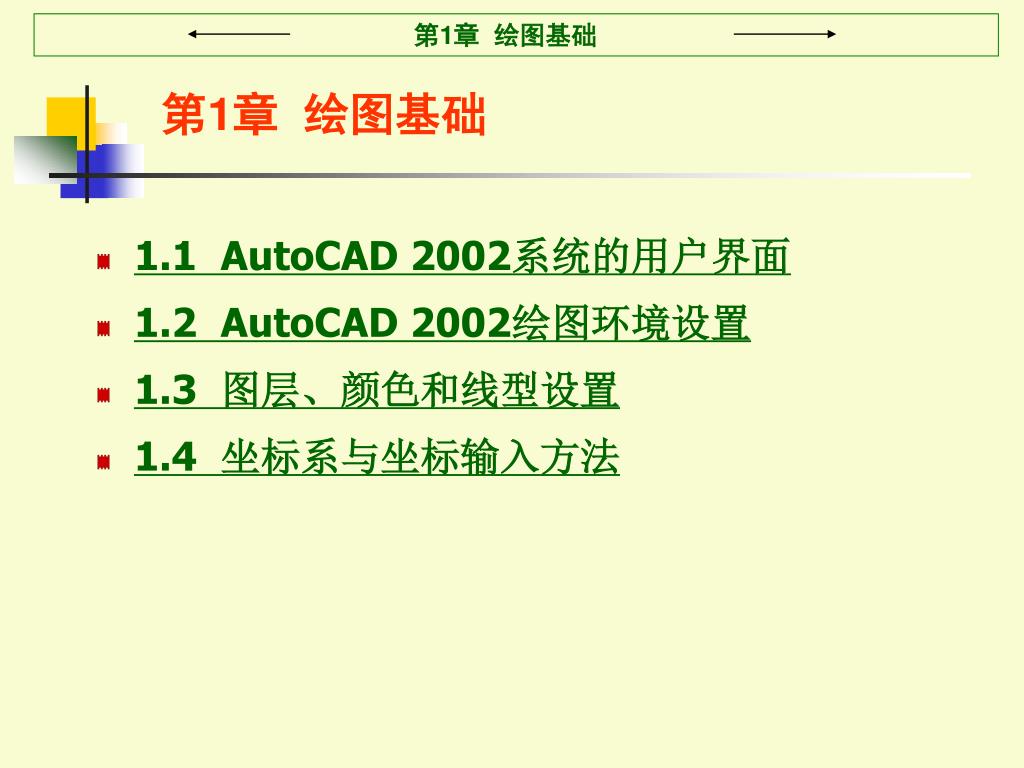

  1. 第1章 绘图基础 • 1.1 AutoCAD 2002系统的用户界面 • 1.2 AutoCAD 2002绘图环境设置 • 1.3 图层、颜色和线型设置 • 1.4 坐标系与坐标输入方法

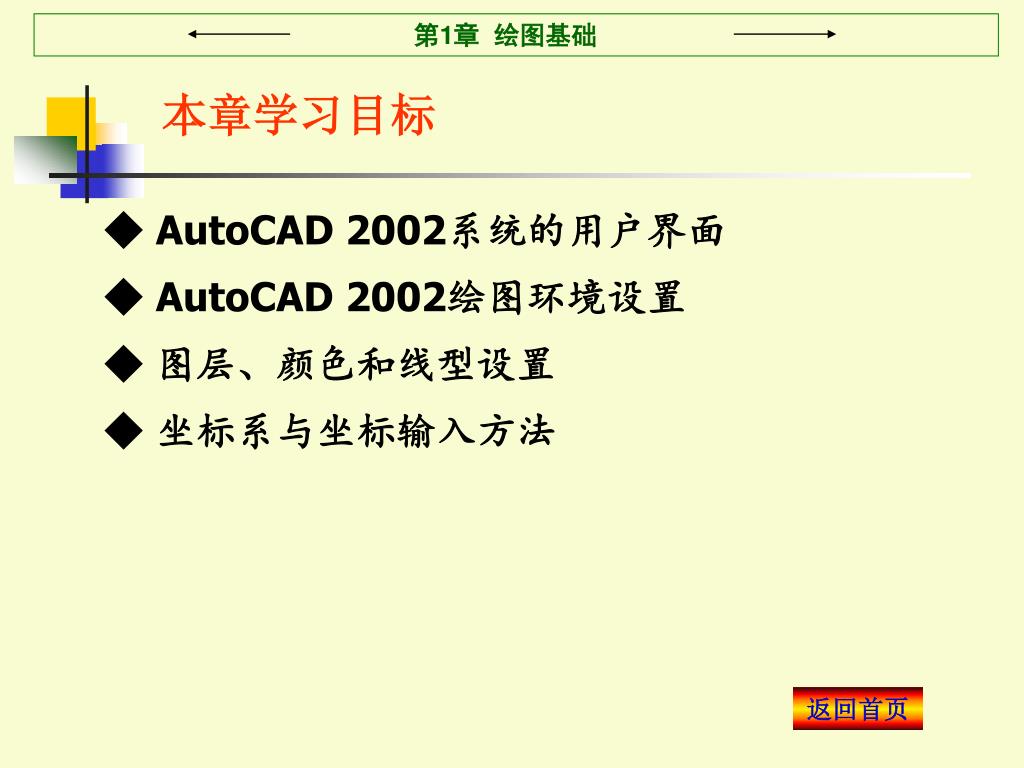

  2. 本章学习目标 ◆ AutoCAD 2002系统的用户界面 ◆ AutoCAD 2002绘图环境设置 ◆ 图层、颜色和线型设置 ◆ 坐标系与坐标输入方法 返回首页

  3. 1.1 AutoCAD 2002系统的用户界面 • 1.1.1 标题栏 • 1.1.2 菜单栏 • 1.1.3 工具栏 • 1.1.4 绘图区 • 1.1.5 命令输入窗口 • 1.1.6 状态栏 • 1.1.7 Today窗口 返回首页

  4. 图1.1 AutoCAD 2002用户界面

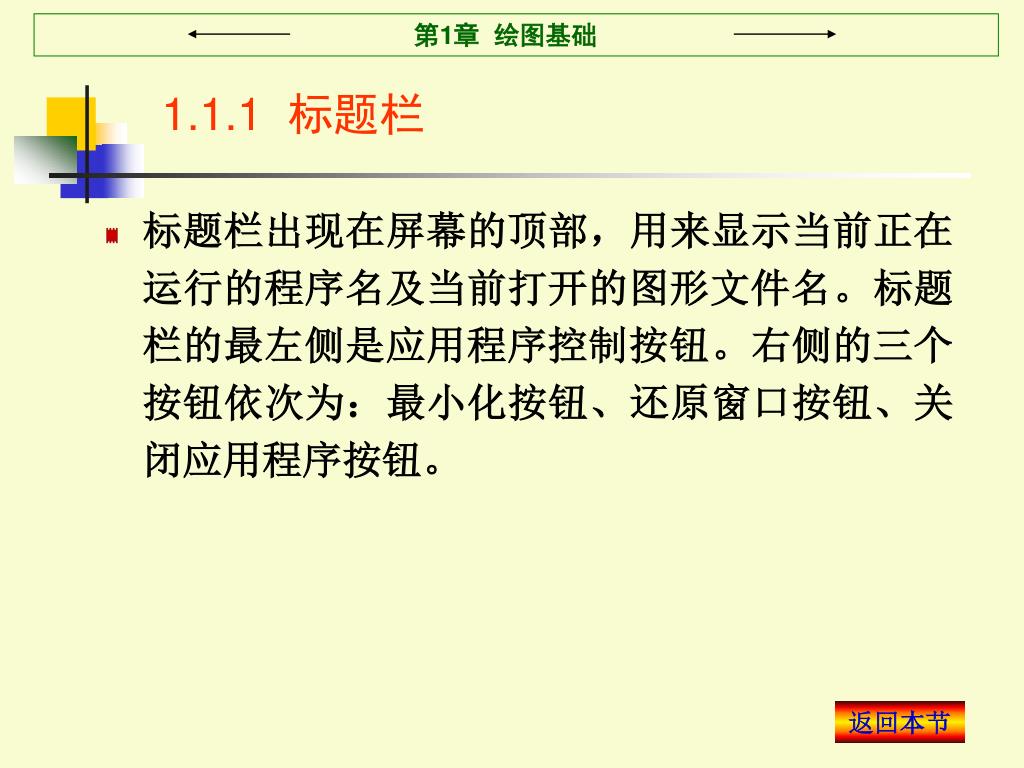

  5. 1.1.1 标题栏 • 标题栏出现在屏幕的顶部,用来显示当前正在运行的程序名及当前打开的图形文件名。标题栏的最左侧是应用程序控制按钮。右侧的三个按钮依次为:最小化按钮、还原窗口按钮、关闭应用程序按钮。 返回本节

  6. 1.1.2 菜单栏 图1.2 Format下拉菜单 返回本节

  7. 1.1.3 工具栏 1.开关工具栏 2.工具栏的使用 3.工具栏的调整 4.使用嵌套工具按钮(打开图1.3所示的Toolbars对话框)

  8. 图1.3 工具栏对话框 返回本节

  9. 1.1.4 绘图区 • 绘图区没有边界,利用视窗缩放功能,可使绘图区无限增大或缩小。因此,无论多大的图形,都可放置其中。如前面图1.1所示。 返回本节

  10. 1.1.5 命令输入窗口 • 在绘图区的下方是命令输入窗口(Command Window)。该窗口由两部分组成,命令历史窗口和命令行,如图1.4所示。 图1.4 命令窗口 返回本节

  11. 1.1.6 状态栏 • AutoCAD 2002用户界面的最下面是状态栏,状态栏显示当前十字光标所处位置的三维坐标和一些辅助绘图工具按钮的开关状态,如SNAP、GRID、ORTHO、POLAR、OSNAP、OTRACK、LWT和MODEL等。还可以设置某些开关按钮的选项配置。如图1.5所示。 图1.5 状态栏快捷菜单 返回本节

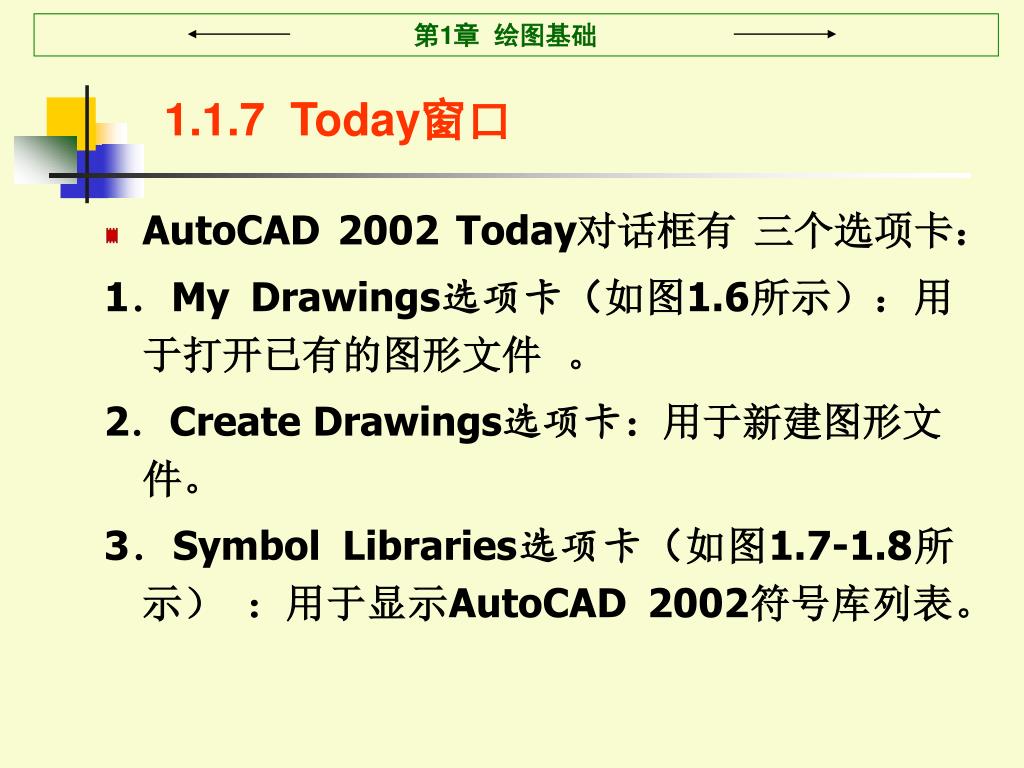

  12. 1.1.7 Today窗口 • AutoCAD 2002 Today对话框有 三个选项卡: 1.My Drawings选项卡(如图1.6所示):用于打开已有的图形文件 。 2.Create Drawings选项卡:用于新建图形文件。 3.Symbol Libraries选项卡(如图1.7-1.8所示) :用于显示AutoCAD 2002符号库列表。

  13. 图1.6 My Drawings选项卡

  14. 图1.7 Symbol Libraries选项卡

  15. 图1.8 Edit Design Center Symbol Libraries对话框 返回本节

  16. 1.2 AutoCAD 2002绘图环境设置 • 1.2.1 NEW(新建图形文件) • 1.2.2 配置自己的绘图环境 • 1.2.3 LIMITS(设置绘图界限) • 1.2.4 UNITS(设置图形单位) • 1.2.5 使用Rename(更名)对话框 返回首页

  17. 1.2.1 NEW(新建图形文件) 1.输入命令的方法 l下拉菜单:单击File|New。 l工具栏:单击Standard工具栏中的工具按钮。 l命令行:输入NEW并回车。 以上任一种方法操作完毕后,都会出现如图1.9所示的对话框。

  18. 图1.9 Create Drawings对话框

  19. 2.对话框控件说明 (1)Template(模板)选项:单击该按钮后,会出现图1.10所示的对话框。 (2)Start from Scratch(缺省设置)选项:单击该按钮后,AutoCAD 2002将自动弹出图1.11所示的对话。 (3)Wizard(使用向导)选项:如图1.12所示的对话框 。

  20. 图1.10 Template对话框

  21. 图1.11 Start from Scratch(缺省设置)

  22. 图1.12 Wizard对话框 返回本节

  23. 1.2.2 配置自己的绘图环境 1.设置文件路径 • 当用户在AutoCAD 2002中工作时,系统可能经常调用一些其他文件(字库、菜单文件、文本编辑器等),Options 对话框中的Files选项卡即专门用于此目的,如图1.13所示。用户可以通过该选项卡查看或修改各种文件的路径。 如图1.13所示。

  24. 图1.13 Options对话框

  25. 2.显示设置(如图1.14所示) (1)Window Elements 选项组(如图1.15-1.16所示) (2)Layout elements 选项组(如图1.17所示) (3)Display resolution 选项组 (4)Display performance 选项组

  26. 图1.14 Display选项卡

  27. 图1.15 Color Options对话框

  28. 图1.16 Command Line Window Font对话框

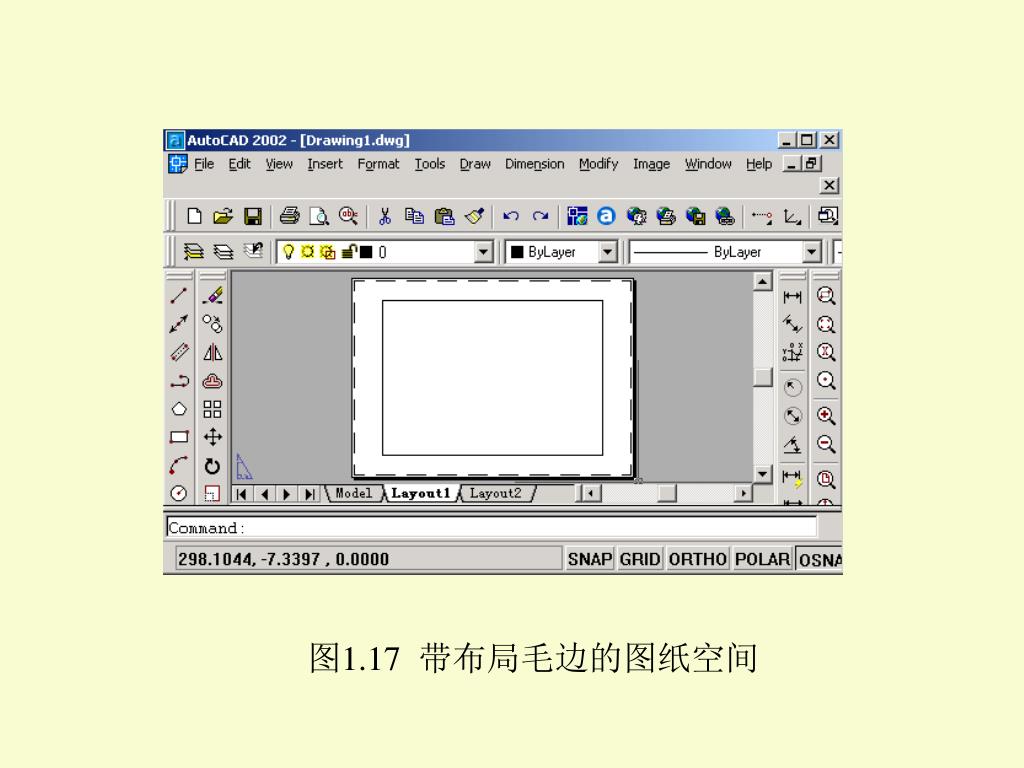

  29. 图1.17 带布局毛边的图纸空间

  30. 3.设置打开和保存选项 • 打开如图1.18所示的窗口,可以控制有关打开和保存文件的设置。 (1)File Save选项组 (2)File Safety Precautions选项组 (3)External References(Xrefs)文本框 (4)ObjectARX Applications选项组

  31. 图1.18 Open and Save选项卡

  32. 4.系统设置(如图1.19所示) • 利用该选项卡,用户可设置相关的系统配置。 (1)Current 3D Graphics Display选项组(如图1.20所示) (2)Current Pointing Device选项组 (3)General Options选项组 (4)dbConnect Options选项组

  33. 图1.19 System选项卡

  34. 图1.20 3D Graphics System Configuration对话框

  35. 5.设置自己的绘图环境(如图1.21所示) (1)Windows Standard Behavior选项组 (2)AutoCAD Design Center选项组 (3)Hyperlink选项组 (4)Priority for Coordinate Data Entry选项组 (5)Object Sorting Methods选项组 (6)Lineweight Settings按钮

  36. 图1.21 User Preferences选项卡

  37. 图1.22 Right-Click Customization对话框

  38. 图1.23 Lineweight Settings对话框

  39. 6.使用配置文件 • 用户找到满意的工作环境后,可使用Profiles选项卡,将所设置的内容保存起来,或者从Profiles选项卡中选出已经设置好的工作环境,并把它设为当前的配置文件。 • 打开的Profiles选项卡如图1.24-1.25所示。

  40. 图1.24 Profiles选项卡

  41. 图1.25 Add Profile对话框 返回本节

  42. 1.2.3 LIMITS(设置绘图界限) • 绘图界限就是标明用户的工作区域和图纸的边界。以防止用户绘制的图形超出该边界(如图1.26所示) 。 1.命令的输入方法 l下拉菜单:单击Format|Drawing Limits。 l命令行:输入LIMITS并回车。 2.命令行提示 Command:LIMITS↙

  43. 图1.26 用Create Drawings对话框设置绘图界限 返回本节

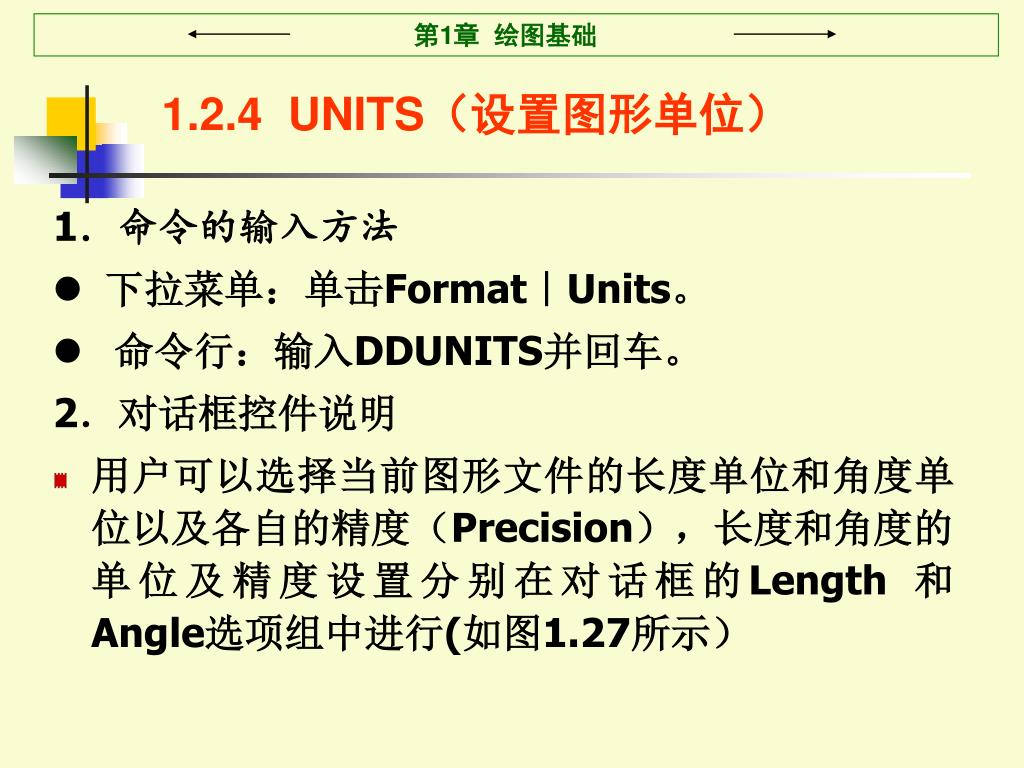

  44. 1.2.4 UNITS(设置图形单位) 1.命令的输入方法 l下拉菜单:单击Format|Units。 l命令行:输入DDUNITS并回车。 2.对话框控件说明 • 用户可以选择当前图形文件的长度单位和角度单位以及各自的精度(Precision),长度和角度的单位及精度设置分别在对话框的Length 和 Angle选项组中进行(如图1.27所示)

  45. 图1.27 Drawing Units对话框 返回本节

  46. 1.2.5 使用Rename(更名)对话框 • Rename对话框用来更改图层类型、标注类型、视图、视口、用户坐标系、线型、图块和文字标注形式等的名称。 • 选择菜单Format|Rename…菜单项或直接在命令行输入RENAME命令并回车,可以打开Rename对话框,如图1.28所示。

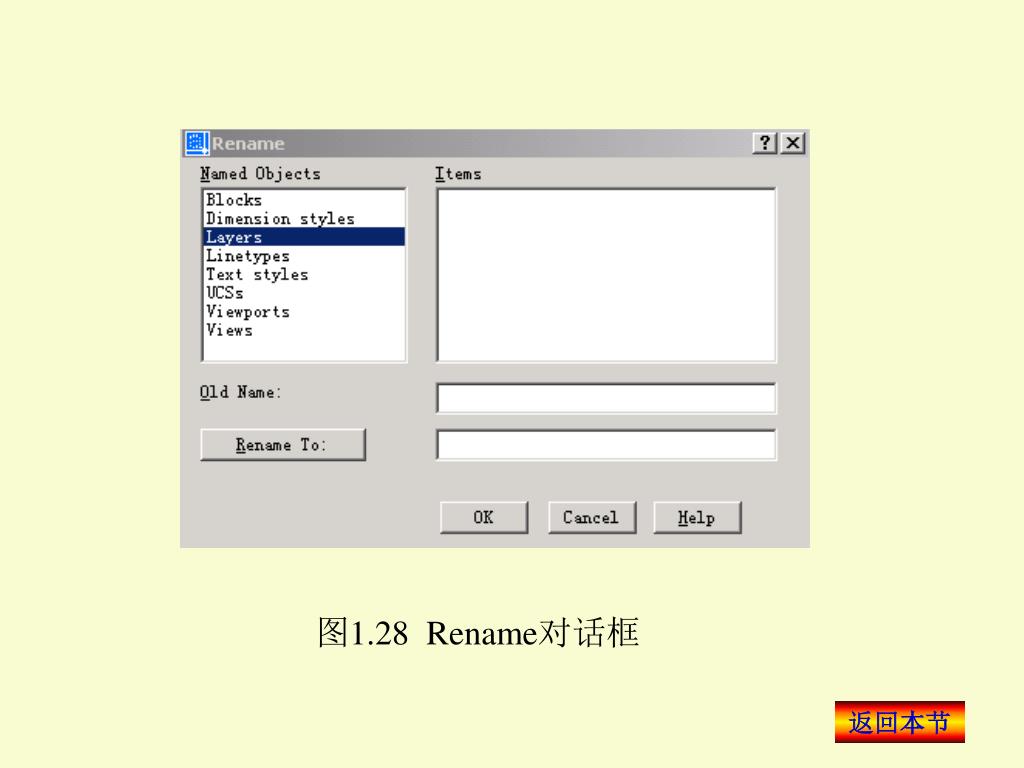

  47. 图1.28 Rename对话框 返回本节

  48. 1.3 图层、颜色和线型设置 • 1.3.1 LAYER(图层的创建和使用) • 1.3.2 图层颜色设置 • 1.3.3 LINETYPE(图层线型设置) • 1.3.4 图层状态控制 返回首页

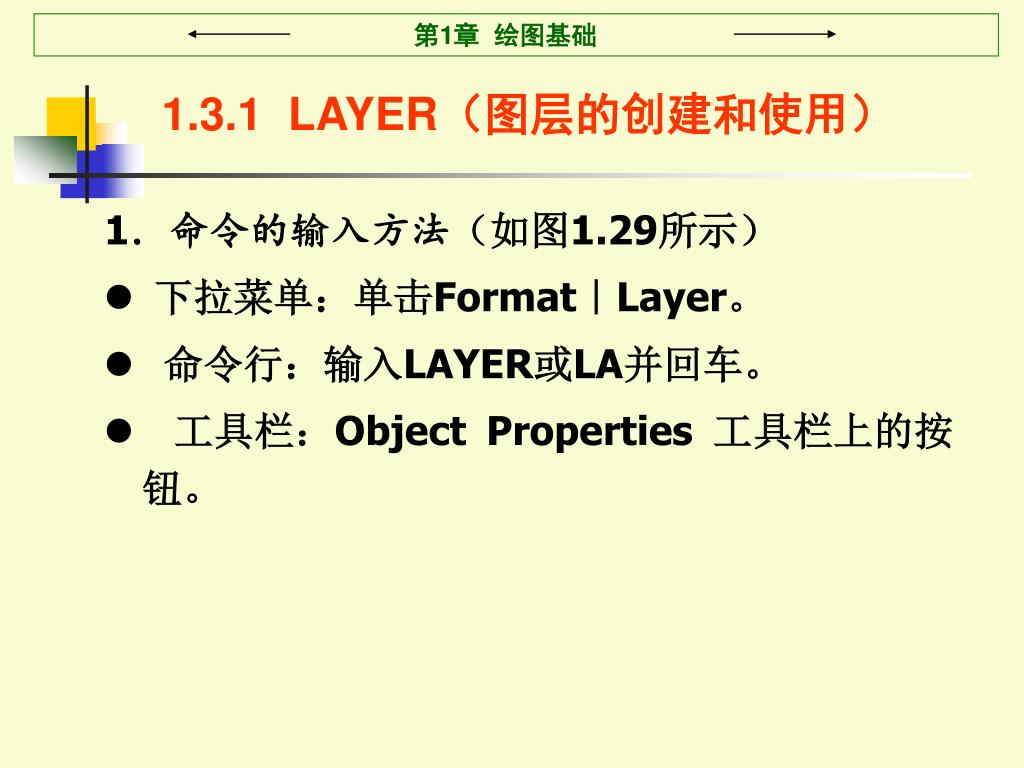

  49. 1.3.1 LAYER(图层的创建和使用) 1.命令的输入方法(如图1.29所示) l下拉菜单:单击Format|Layer。 l命令行:输入LAYER或LA并回车。 l工具栏:Object Properties 工具栏上的按钮。

  50. 图1.29 Layer Properties Manager对话框
