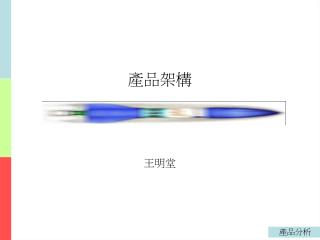

  1. 產品架構 王明堂

  2. 1. What：這個產品到底是甚麼？ • 瞭解產品的定義 • 瞭解產品的結構、組裝 • 瞭解產品的優缺點

  3. 惠普（HP） • 印表機部門的開發團隊，如何調整市場區隔，減少製造費用。 • 1.產品架構將如何影響他們提供多樣性產品能力？ • 2. 不同產品架構其成本意義？ • 3.產品架構將會影響他們在十二個月內完成產品設計的能力？ • 4.產品架構將會如何影響他們管理開發程序的能力？

  4. http://img.tomshardware.com/tw/newsimages/2004/0000848/aufmacher_en.jpghttp://img.tomshardware.com/tw/newsimages/2004/0000848/aufmacher_en.jpg

  5. 產品結構的任務 • 將產品功能要素轉化成產品實體區塊（Physical building block) • 焦點放在建立產品結構：根據產品實體區塊用途，定義產品實體的區塊。

  6. 產品架構 • 1.從功能面和實體面考慮。 • 2.產品功能要素是指個別獨立的各種功能與轉換，提供產品全部功能。 • 3.實體要素是指變成專業技術、配件或實質的操作原理前，所謂概要性的形式描述。 • 實體要素會越來越具體，有時受產品概念支配。 • 例如：DeskJet包含了一個和熱墨水傳送裝置有關的產品概念，要由墨水夾完成。

  7. 模組化概念 • 在架構的概念中，模組化 （module) 是一種常用的方式。 • 其特徵為希望能使用相同的構件。 • 模組化製造安裝，為考量材料品質，作業之效率，生產成本，只要之零組件，均採標準規格，先行局部組裝，再進行一貫化生產組立，如此生產方式可積極有效的掌握生產成本、品質、交貨期限、因應少量多樣化的生產，以實際的效益回饋客戶。

  8. 一個產品的主要特徵是他的模組化程度 左邊是模組化架構，右邊是整合型架構

  9. 果汁機例子 http://images.enet.com.cn/marketplace/eCS/Store/en/images/biglogo/74817/74902.jpg http://www.teco.com.tw/ha/file/pimage/XF1202CB.jpg

  10. http://211.78.161.52/gdpageimg/HF-382-1L.jpg http://211.78.161.52/gdpageimg/HJ-631-1-LL.jpg

  11. http://www.oneupco.com.tw/images/sambonet/3/13.jpg

  12. http://www.selectme.cn/UploadFile/memupfile/cp10858_1_20090707233.jpghttp://www.selectme.cn/UploadFile/memupfile/cp10858_1_20090707233.jpg

  13. http://100yeuserfiles.100ye.com/goods_images/0005720001-0005740000/0005731601-0005731800/5731624.jpghttp://100yeuserfiles.100ye.com/goods_images/0005720001-0005740000/0005731601-0005731800/5731624.jpg

  14. Toaster • 烤麵包機的功能？ http://www.beststuff.co.uk/images/dualit_bread_4slice.jpg http://www.mikesjournal.com/Kitchen%20Aid%20Pro%20line%20toaster.jpg

  15. http://211.78.161.52/gdpageimg/HTR-1150GN-LL.jpg

  16. 咖啡機 • 不同需求 • 不同使用者 • 不同價格定位 • 不同使用地點 http://gifts1.asiaec.com/uploadpic/present/Present_b_166.jpg

  17. http://qtaipei.com/WebEditor/UploadFile/200892701040243.jpg

  18. 模組化架構的特性 • 1.主要部位將一個或一些產品功能要素付諸實行。 • 2.各個主要不為間的互動關係可清楚地定義出來，互動關係對產品主要功能是基本性質。 • 模組化允許只對一個主要部位做設計變更，不需變動其他主要部位。

  19. 整合型架構特性 • 1.產品功能要素是由多個主要部位來執行。 • 2.一個主要部位執行多個功能要素。 • 3.各主要部位間的互動關係無法清楚闡述，互動關係對於產品主要功能或許是次要的。

  20. 模組化類型 • 利用共同的單元件 • 大量利用同樣的部品形成產品

  21. 產品架構該何時定義？ • 開發階段就要浮現成形─也就是分析時就能看出架構為何？ • 理由 • 1.產品基礎技術與做動原理可以預先定義。 • 2.產品種類成熟會凸顯供應鏈的考量及多樣化的議題。 • 產品架構會是系統層級設計階段最初的開發重點。

  22. 架構的涵義 • 如何將產品劃分成及個主要部位，及在結構上要利用多少模組的決策，與整體企業的及個重要議題。 • 例如：產品變更、零件標準化等

  23. 架構用途

  24. 產品變更 • 1.升級 • 2.減少零件 • 3.改造 • 4.磨損 • 5.消耗 • 6.使用彈性 • 7.重複利用

  25. http://www.mycar168.com/upload/carphoto02/2034_03s.jpg http://images.securedwebform.com/stock/300/mercedes/e-class/2003/5es.jpg

  26. http://image.classad.sina.com.cn/merchant/89/11/16451.jpg

  27. http://img04.21cn.com/2004/09/15/2654131.jpg

  28. 電腦產業 http://www.arbor.com.tw/ct/images/product.gif

  29. http://www.ict.com.tw/sever/question/T_all.jpg

  30. 多樣化 • 1.為了回應市場需求，所能開發生產出來的產品類型範圍。在相同原理下想辦法。 • 2.因為有模組化概念在製造系統不需太多變化。

  31. 元件標準化 • 1.為解決共用零件。 • 2.大量生產、成本降低。 • 3.通用性。

  32. http://info.toys.hc360.com/images/GW/Nitendo.jpg

  33. http://www.okent.co.jp/img-goods/item0503/01m.jpg

  34. http://www.toy4baby.com/item_woodtoy/images/boikido/bo1012_main_350.jpghttp://www.toy4baby.com/item_woodtoy/images/boikido/bo1012_main_350.jpg

  35. 產品性能 • 1.性能描述：產品規格的制訂。（後述） • 2.零件選擇=>成本控制。

  36. 可製造性的探討 • 1.生產設備、技術等考慮。 • 例如：遠紅外線

  37. 產品開發管理 • 1.團隊的分工 • 2.進度的掌握 • 3.目標的制訂

  38. 架構化的分層 • 架構的分層可依實際需要慢慢分層經營。 • 例如：整個設計工作 • 可分成（1）造形設計、（2）機構設計、（3）電子設計…..等 • （1）造形設計：形狀、顏色等 • （2）機構設計依結構區分 • （3）電子…

  39. http://www.eettaiwan.com/ARTICLES/2005MAR/B/0503B_DC_BB1F3_T.JPGhttp://www.eettaiwan.com/ARTICLES/2005MAR/B/0503B_DC_BB1F3_T.JPG

  40. 建立產品架構

  41. 四個建構步驟 • 1.設計一個產品的概略圖。 • 2.概略途中的元素加以群集。 • 3.設計一個粗略的幾何配置。 • 4.確立基本的附帶的互動關係。

  42. 其他滑鼠的結構如何？ http://ec1img.pchome.com.tw/msw/img/CZE00032l.jpg

  43. 1.設計一個產品的概略圖。 2.概略途中的元素加以群集。 3.設計一個粗略的幾何配置。 4.確立基本的附帶的互動關係。 1.設計一個產品的概略圖 • 產品零件、功能的架構圖。
